Kennzahlen: Batterie-Tank-Monitor BTM2

  • 4 Tanks gleichzeitig, auch unregelmäßige Tankformen
  • Direkt Tanks am Gerät gemessen, ohne Interface
  • 3 Batterien: Verbraucher plus zwei Starter- oder Bugbatterien
  • NMEA 2000 Batterie- und Tankdaten auf dem Kartenplotter

Welcher passt? Im Vergleich.

  • Dieses ProduktBTM2 Display für Batterie- und Tanküberwachung – Vorderansicht

    Batterie-Tank-Monitor BTM2

    <p>Batterie-, Tank und Lade-Monitor BTM2 mit Helligkeitssensor.</p>

    285,00 € inkl. MwSt.

    Tanks gleichzeitig, auch unregelmäßige Tankformen
    4
    Tanks am Gerät gemessen, ohne Interface
    Direkt
    Batterien: Verbraucher plus zwei Starter- oder Bugbatterien
    3
    Batterie- und Tankdaten auf dem Kartenplotter
    NMEA 2000
  • philippi Tank-Monitor 2,4 Zoll TCS für bis zu 3 Tanks

    Tank-Monitor 2,4" TCS

    <p>Der Tank Monitor TCS ist eine kompakte Tanküberwachung für Yachten und Fahrzeuge mit bis zu 3 Tanks.</p>

    179,00 € inkl. MwSt.

    Ansehen
  • philippi Tank-Monitor 3,5 Zoll VTM 2 für bis zu 4 Tanks

    Tank-Monitor 3,5" VTM 2

    <p>ist eine kompakte Tanküberwachung für Yachten und Fahrzeuge mit bis zu 4 Tanks. Parallel dazu können zwei Batteriegruppen spannungsüberwacht werden</p>

    249,00 € inkl. MwSt.

    Ansehen

Im Detail. Batterie-Tank-Monitor BTM2.

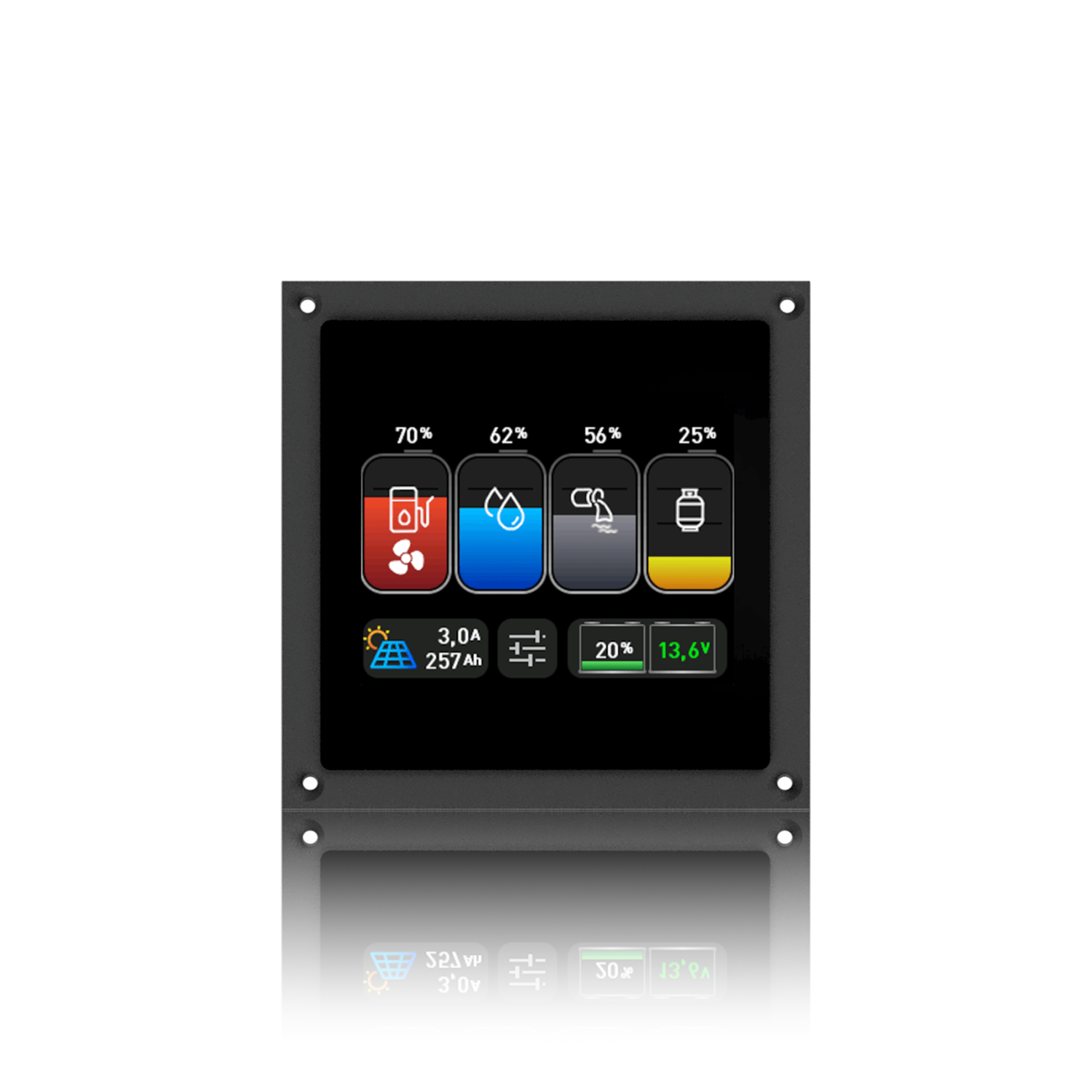

  • Ersetzt mehrere Einzelanzeigen durch ein zentrales Display für Batterie- und Tanküberwachung

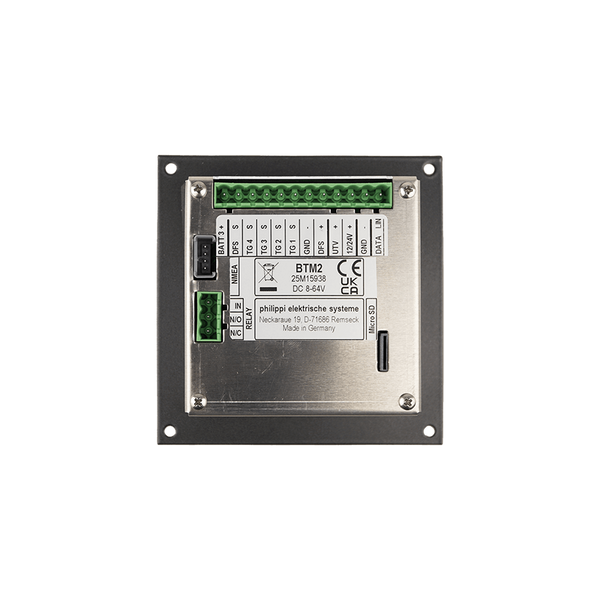

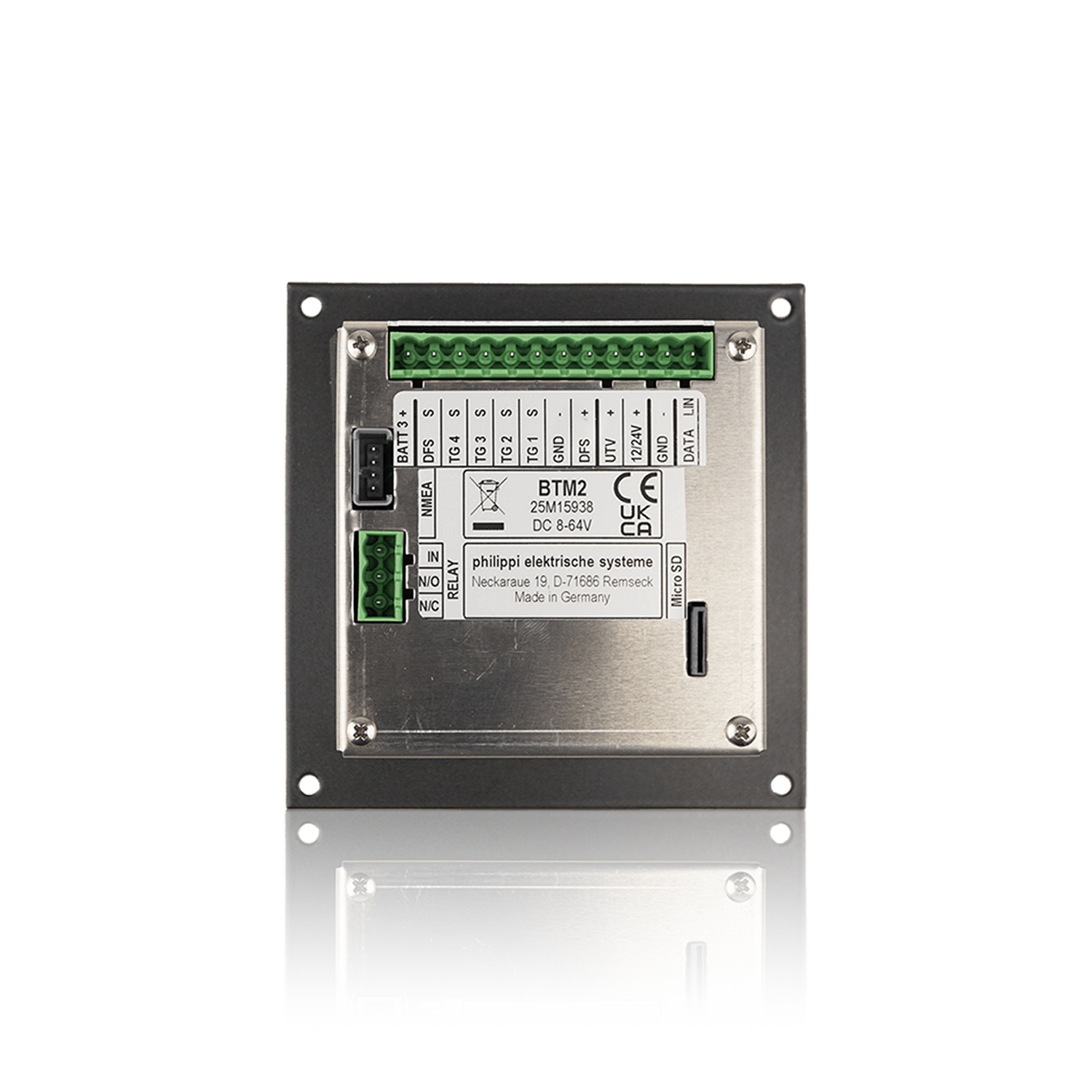

  • Tanksensoren werden direkt am BTM2 gemessen, ohne zusätzliches Interface
  • Integrierte NMEA-2000-Schnittstelle stellt Batterie- und Tankdaten auch auf kompatiblen Kartenplottern dar
  • Historische Werte zu Ladezyklen, Tiefentladungen und mittlerer Entladetiefe geben einen Überblick über die Batterienutzung
  • Potentialfreier Umschaltkontakt ermöglicht in Verbindung mit dem FHR 265 einen kapazitätsabhängigen Tiefentladeschutz
  • Erweiterbar um Solarertrag-Messung und Anschluss an ein Ladegerät der Serie ACE
  • Läuft offline: eigene Software, lokal auf dem Display, ohne Internet und unabhängig von Android und iOS

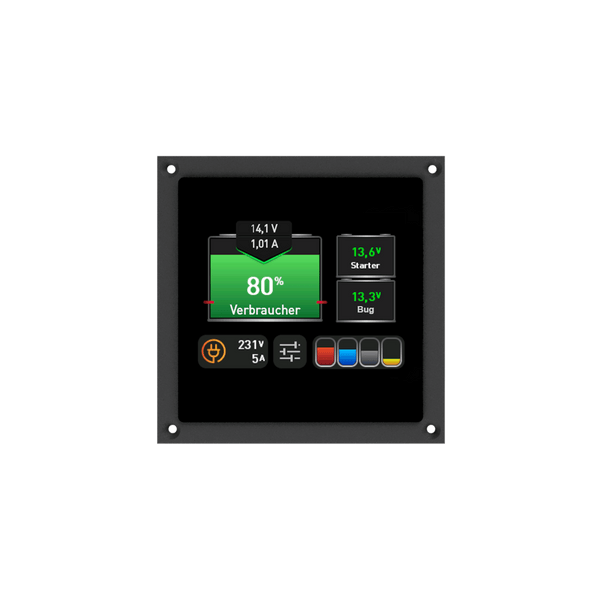

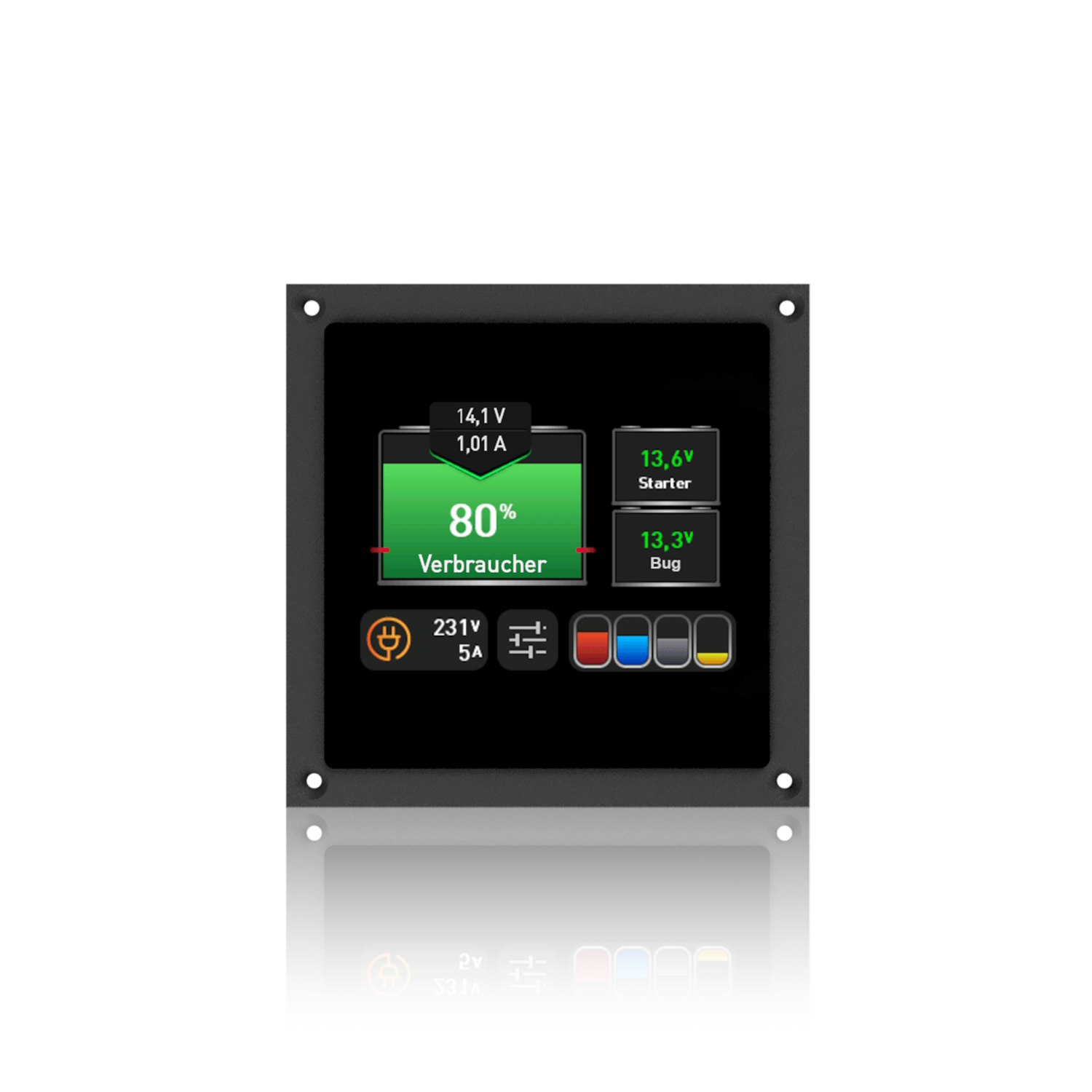

Der BTM2 ist die Weiterentwicklung des bewährten Batterie-Tankmonitors BTM und misst über den Shunt SHE 348 präzise die aktuelle Spannung, den Lade- bzw. Entladestrom, die Restzeit, Temperatur und den Ladezustand der Verbraucherbatterie; zusätzlich lassen sich die Spannungen von bis zu zwei Starter- oder Bugbatterien überwachen. Neu gegenüber dem Vorgängermodell ist der Betrieb mit 12–48 V Betriebsspannung sowie die serienmäßige NMEA-2000-Schnittstelle, über die alle Batterie- und Tankdaten zusätzlich auf einem kompatiblen Plotter angezeigt werden können.

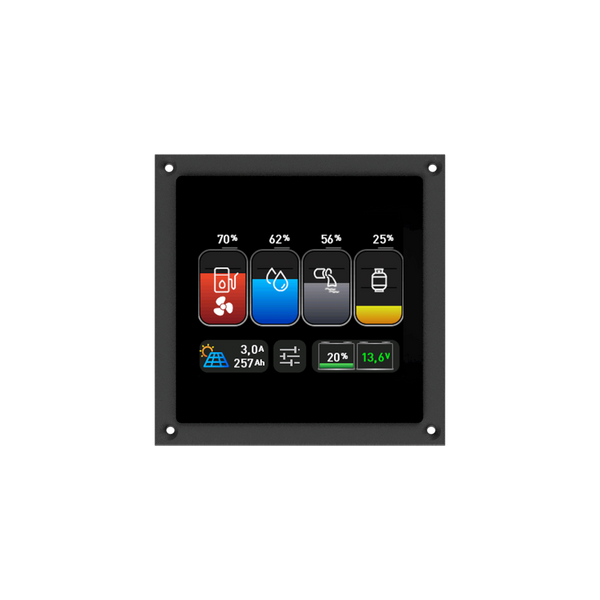

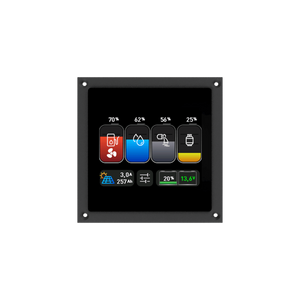

Für die Tanküberwachung unterstützt der philippi BTM2 alle bekannten Tanksensoren wie TGT/TGW, UTV, TDS/TDN und DFS sowie Fremdherstellersensoren mit den Signalen 10-180 Ω, 240-33 Ω, 0-5 V, 0-10 V oder 4-20 mA – jeder Tank lässt sich individuell konfigurieren, auch für nicht-lineare Tankgeometrien. Die Tanksensoren werden direkt am BTM2 gemessen, ein zusätzliches Interface ist dafür nicht nötig. Besonders bei Lithium-Batterieanlagen mit ihrer flachen Entladekennlinie ist der potentialfreie Relaiskontakt in Kombination mit dem fernsteuerbaren Hauptschalter FHR 265 wertvoll, da Verbraucher frühzeitig vor einer drohenden Tiefentladung abgeschaltet werden können. Über den Connect HUB lassen sich alle Sensoren und Geräte an einem zentralen Punkt anschließen und mit nur einer Leitung zum Display führen.

Der BTM2 ist kompatibel mit allen philippi Tanksensoren, dem fernsteuerbaren Hauptschalter FHR 265, dem Leistungs-Messshunt SHP 348 für Solar-Monitoring sowie Ladegeräten der Serie ACE. Für den Anschluss an ein Raymarine-Netzwerk über SeaTalk wird zusätzlich ein Raymarine-Adapterkabel Seatalk/NMEA 2000 (A06045) benötigt.

Erstausrüster-Qualität

  • Einzeln geprüft: Jedes Gerät wird in Remseck angeschlossen und in einer Prüfumgebung getestet.
  • Markenbauteile, wie in der Serie für Werften.
  • Jahrzehnte reparierbar: Ersatzteile bis 30 Jahre zurück, eigenes Reparaturzentrum.
So fertigen wir

Technische Daten

Merkmal Wert
Betriebsspannung 12–48 V
Stromaufnahme max. 70 mA @ 12 V, Stand-by 6 mA
Abmessungen L 105 x B 105 x H 35 mm
Einbauausschnitt 88 x 88 mm
NMEA-2000-Schnittstelle Ja, N2K-Kabel als Zubehör erforderlich
Separat zu bestellen Tanksensoren, Shunt SHE 348, N2K-Kabel, ggf. FHR 265 / Shunt SHP 348

Hersteller und Produktsicherheit

philippi elektrische systeme GmbH
Neckaraue 19
71686 Remseck am Neckar
Deutschland
info@philippi-online.de

Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.

Bewertungen. Ungefiltert über Judge.me.

5,0 von 5

1 Bewertung über Judge.me

  • 5 ★ 1
  • 4 ★ 0
  • 3 ★ 0
  • 2 ★ 0
  • 1 ★ 0
  • Easy to install. Very intuitive to setup. Works fine with Simarine STR1 and Gobius C. I made the wiring with CAT5 cables. Two wires for power and single wires for signals.

    Connections are made in a box with DIN-rail connectors to keep them safe and out of sight.

    Antti Airasmaa · Verifizierter Kauf ·

Häufige Fragen. Kurz beantwortet.

Ist der Shunt im Lieferumfang enthalten?

Nein. Der Shunt SHE 348 ist nicht im Lieferumfang des BTM2 enthalten und muss separat bestellt werden. Er wird in die Minus-Leitung der Verbraucherbatterie eingebaut und liefert dem BTM2 Spannung, Lade- und Entladestrom, Restzeit, Temperatur und Ladezustand. Auch Tanksensoren und das N2K-Kabel bestellen Sie separat.

Kann ich auch meine Solaranlage überwachen?

Ja. Mit einem zusätzlichen Leistungs-Messshunt SHP 348 zeigt der BTM2 auch den Stromertrag Ihrer Solarpanele an. Außerdem lässt er sich an ein Ladegerät der Serie ACE anschließen. Historische Werte zu Ladezyklen, Tiefentladungen und mittlerer Entladetiefe geben zusätzlich einen Überblick, wie Ihre Batterie genutzt wird.

Wie schließe ich Sensoren und Geräte am einfachsten an?

Am einfachsten über den Connect HUB. Er bündelt alle Sensoren und Geräte an einem zentralen Punkt und führt nur noch eine einzige Leitung zum Display. Die Tanksensoren werden direkt am BTM2 gemessen, ein zusätzliches Tankinterface ist nicht nötig. Unterstützt werden TGT/TGW, UTV, TDS/TDN, DFS und Fremdsensoren mit gängigen Signalen.

Was benötige ich für die NMEA-2000-Anbindung?

Zusätzlich zum BTM2 wird das N2K-Kabel benötigt, das die Verbindung über ein T-Stück zu Ihrem NMEA-2000-Bordnetz herstellt. Dann erscheinen alle Batterie- und Tankdaten auch auf einem kompatiblen Kartenplotter. Für ein Raymarine-Netzwerk über SeaTalk ist außerdem das Raymarine-Adapterkabel SeaTalk/NMEA 2000 (A06045) nötig.

Eignet sich der BTM2 für Lithium-Batterien?

Ja. Gerade bei Lithium-Batterieanlagen mit flacher Entladekennlinie ist der potentialfreie Umschaltkontakt des BTM2 wertvoll. In Verbindung mit dem fernsteuerbaren Hauptschalter FHR 265 schaltet er Verbraucher kapazitätsabhängig ab, bevor eine Tiefentladung droht. Der BTM2 arbeitet mit 12 bis 48 V Betriebsspannung.
