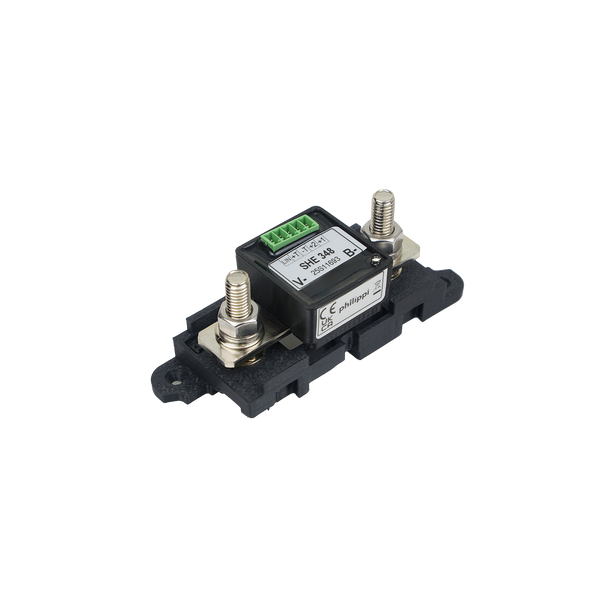

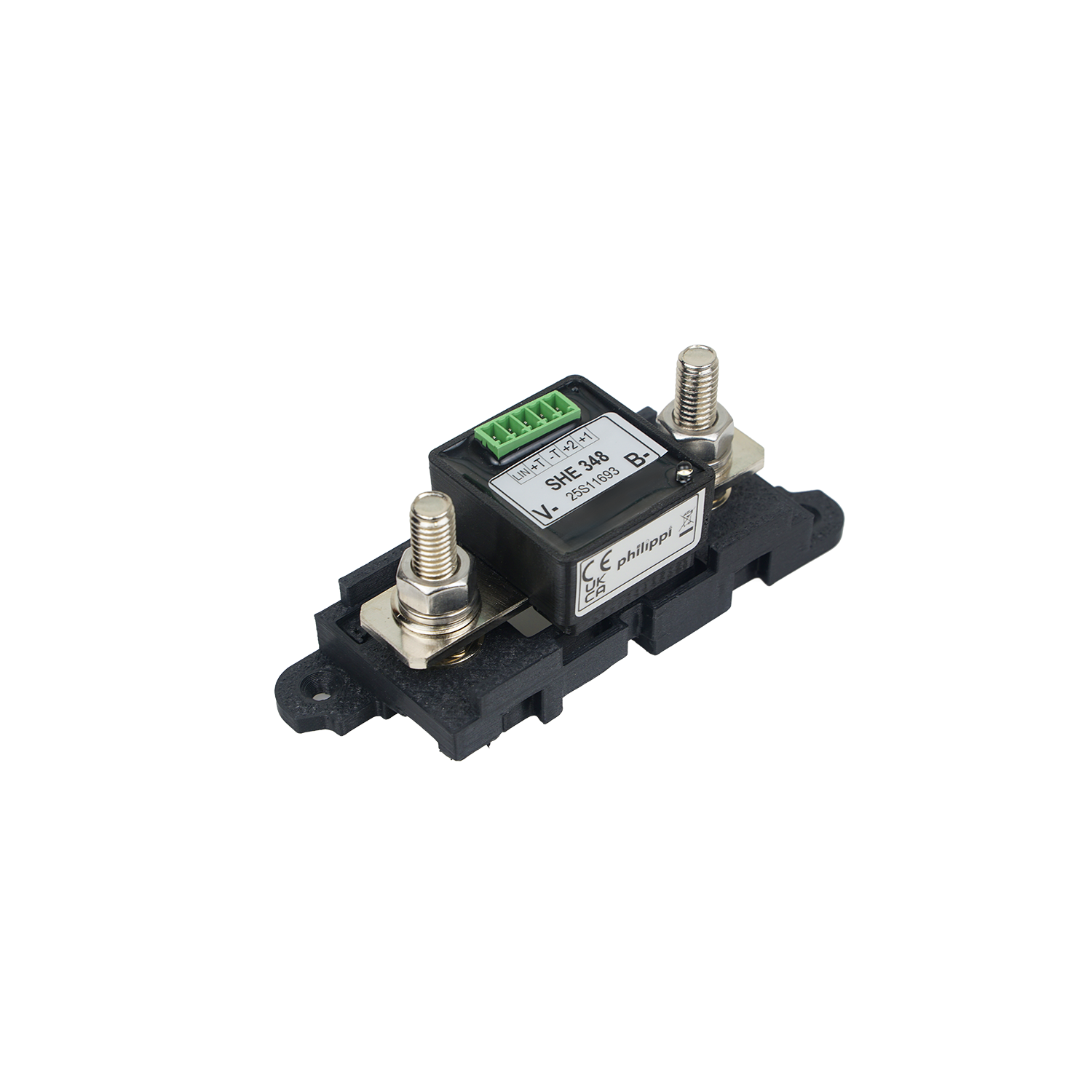

Batterie-Shunt SHE 348 für BTM2, BLS und BLM2, LIN-Bus
5,0 von 5 · 1 BewertungDer Batterie-Shunt SHE 348 (LIN-Bus, Batterie-Management) von philippi wird in die Minus-Leitung der Verbraucher-Batterie eingebaut und liefert die Basis-Strommessung für die philippi-Batteriemonitore. Er erfasst Lade- und Entladeströme ab 10 mA mit ±0,5 % Genauigkeit bei einem Dauerstrom bis 300 A — geeignet für Batterie-Kapazitäten bis 50.000 Ah.
Im Detail. Batterie-Shunt SHE 348 für BTM2, BLS und BLM2, LIN-Bus.
- Liefert die Basis-Strommessung für die philippi-Monitore BTM2, BLS und BLM2 — ohne SHE 348 keine Batterieüberwachung
- Erfasst Ruheströme ab 10 mA und macht damit schleichende Verbraucher sichtbar
- ±0,5 % Genauigkeit über den gesamten Messbereich, nicht nur bei hohen Strömen
- Starterbatteriespannung direkt mitmessen, ohne einen zweiten Shunt
- Batterietemperatur direkt am Shunt erfassen über den Temperatursensor TEMP-BT
Auflösung und Genauigkeit: warum beides zählt.
Der philippi SHE 348 misst ab 10 mA — und genau in dieser Größenordnung liegen die Ströme, die eine Bank unbemerkt leeren. Ein Gerät mit 30 mA Ruhestrom entzieht der Batterie rund 0,7 Amperestunden am Tag und fünf pro Woche. Ein Shunt, der erst ab einem knappen Ampere auswertet, sieht davon nichts — die Bank ist trotzdem leer, und die Ursache bleibt unauffindbar.
Die zweite Hälfte ist die Genauigkeit von ±0,5 % über den gesamten Messbereich. Der Ladezustand ist keine Momentanmessung, sondern eine laufende Amperestundenbilanz: Jeder einzelne Messwert geht in eine fortlaufende Rechnung ein, und Messfehler summieren sich über Tage auf. Nur eine über den ganzen Bereich gleichbleibende Genauigkeit sorgt dafür, dass die Anzeige nach zwei Wochen noch mit der Wirklichkeit übereinstimmt.
Starterbatterie und Temperatur — ohne zweiten Shunt.
Die Spannung der Starterbatterie lässt sich direkt am SHE 348 mitmessen — ein zweiter Shunt ist dafür nicht nötig. Damit ist der praktisch wichtigste Fall abgedeckt: frühzeitig zu erkennen, dass die Starterbatterie über Wochen nicht mehr nachgeladen wird, etwa weil Trennrelais oder Ladewandler nicht mehr arbeiten. Ein zweiter Shunt wird erst gebraucht, wenn auch für die zweite Bank eine vollständige Strombilanz mit Ladezustand gewünscht ist.
Ebenso wird die Batterietemperatur direkt am Shunt erfasst: Der Temperatursensor TEMP-BT wird am SHE 348 angeschlossen, die Temperatur erscheint zusätzlich zu Strom, Spannung und Kapazität am Monitor. Ein separates Temperaturinterface ist dafür nicht erforderlich. Das ist mehr als eine Anzeige: Die entnehmbare Kapazität hängt von der Temperatur ab, und bei LiFePO4 ist die Ladung unterhalb des Gefrierpunkts der Punkt, an dem Schaden entsteht.
Einfacher Anschluss.

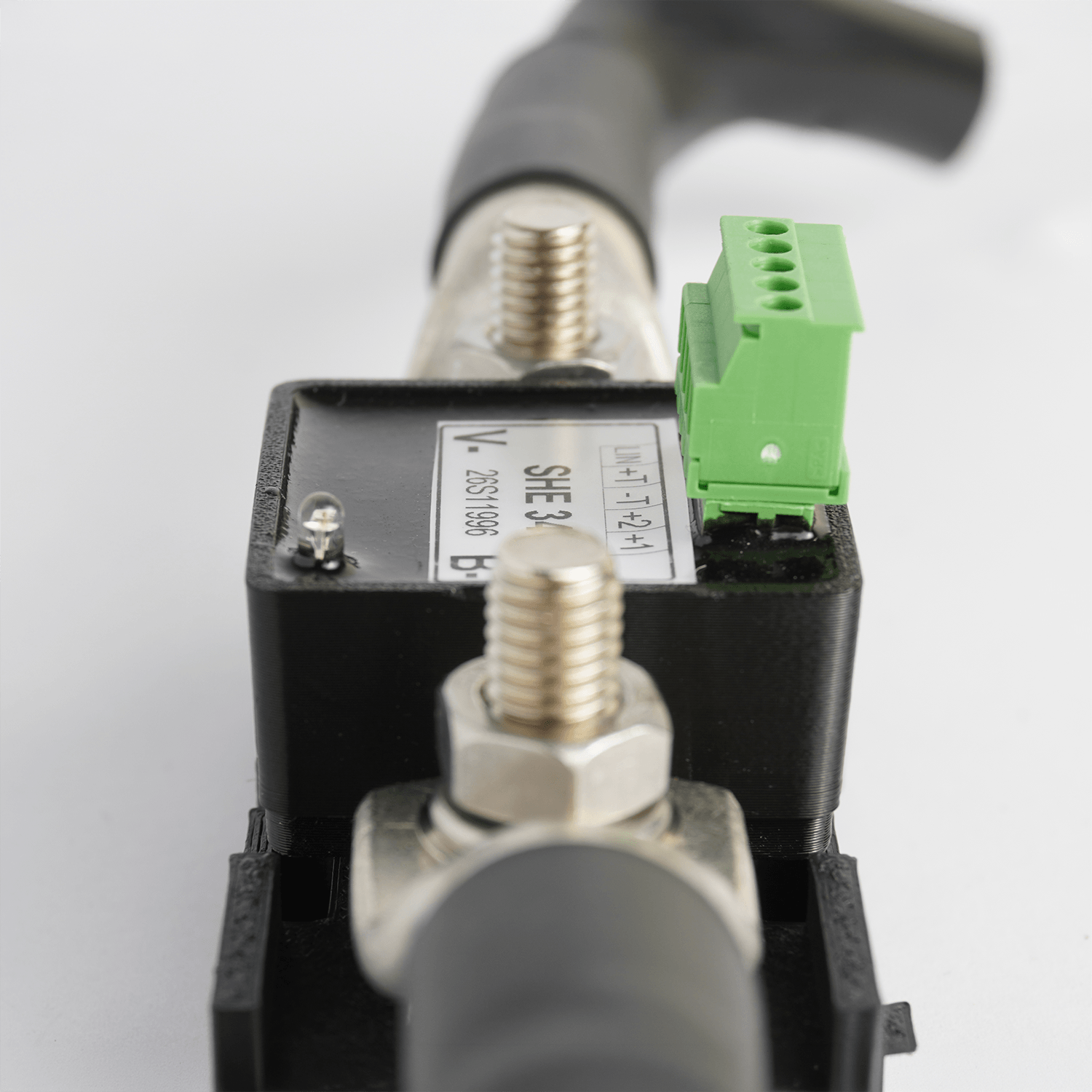

Die Stromversorgung erfolgt über die Spannungsmessleitung der Verbraucher-Batterie, der Anschluss über Bolzen M8. Entwickelt und gefertigt in Deutschland.
Kompatibilität.
Der SHE 348 ist die Basis-Strommessung für die philippi-Batteriemonitore BTM2, BLS und BLM2 sowie für die Schalttafeln der Serie 200 mit integriertem BTM2 (STV 232, STV 234-2p, STV 236, STV 238, STV 244) und für STV 314 (BLS-Set). Bei den Sets BLS-Set und BLM2-Set ist der SHE 348 bereits im Lieferumfang enthalten; für eine Nachrüstung ist er separat erhältlich. Für die Temperaturmessung wird der Sensor TEMP-BT direkt am Shunt angeschlossen. Soll zusätzlich eine zweite Energiequelle wie eine Solaranlage erfasst werden, wird ergänzend der Energie-Shunt SHP 348 eingesetzt.
Erstausrüster-Qualität
- Einzeln geprüft: Jedes Gerät wird in Remseck angeschlossen und in einer Prüfumgebung getestet.
- Markenbauteile, wie in der Serie für Werften.
- Jahrzehnte reparierbar: Ersatzteile bis 30 Jahre zurück, eigenes Reparaturzentrum.
Technische Daten
| Merkmal | Wert |
|---|---|
| Artikelnummer | 070030348 |
| Strombelastbarkeit | Dauerstrom 300 A (600 A für 1 min, 1500 A für 0,5 s) |
| Messbereich | 10 mA – 300 A |
| Genauigkeit | ±0,5 % über den gesamten Messbereich |
| Stromaufnahme | 10 mA bei 12 V, 5 mA bei 24 V |
| Betriebsspannung | DC 8–40 V |
| Anschluss | Bolzen M8 |
| Temperaturmessung | direkt am Shunt über Temperatursensor TEMP-BT |
| Batterie-Kapazität | bis 50.000 Ah |
| Abmessungen | L 118 × B 40 × H 65 mm |
Hersteller und Produktsicherheit
philippi elektrische systeme GmbH
Neckaraue 19
71686 Remseck am Neckar
Deutschland
info@philippi-online.de
Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.
Bewertungen. Ungefiltert über Judge.me.
5,0 von 5
1 Bewertung über Judge.me
- 5 ★ 1
- 4 ★ 0
- 3 ★ 0
- 2 ★ 0
- 1 ★ 0
-
Easy to install. It would be nice to have a cover also to protect it
Antti Airasmaa · Verifizierter Kauf ·
Häufige Fragen. Kurz beantwortet.
Wie genau misst der SHE 348?
Der SHE 348 misst mit ±0,5 % Genauigkeit über den gesamten Messbereich, beginnend bei 10 mA, bei einem Dauerlade- bzw. Dauerentladestrom bis 300 A. Kurzzeitig verträgt er 600 A für eine Minute und 1500 A für 0,5 Sekunden. Weil sich Messfehler in der laufenden Amperestundenbilanz aufsummieren, zählt die gleichbleibende Genauigkeit über den ganzen Bereich.
Warum ist eine Messung ab 10 mA wichtig?
Weil Ruheströme genau in dieser Größenordnung liegen. Ein Gerät mit 30 mA entzieht der Batterie rund 0,7 Amperestunden am Tag und etwa fünf pro Woche. Ein Shunt, der erst ab knapp einem Ampere auswertet, sieht davon nichts. Der SHE 348 macht solche schleichenden Verbraucher sichtbar, bevor die Bank leer ist.
Brauche ich einen zweiten Shunt für die Starterbatterie?
Nein. Die Spannung der Starterbatterie lässt sich direkt am SHE 348 mitmessen, ebenso die Batterietemperatur über den Temperatursensor TEMP-BT, ganz ohne separates Interface. Ein zweiter Shunt wird erst nötig, wenn auch für die zweite Bank eine vollständige Strombilanz mit Ladezustand gewünscht ist.
Mit welchen Monitoren funktioniert der SHE 348?
Der SHE 348 ist die Basis-Strommessung für die philippi-Batteriemonitore BTM2, BLS und BLM2 sowie für die Schalttafeln der Serie 200 mit integriertem BTM2 und für die STV 314 mit BLS-Set. Bei BLS-Set und BLM2-Set ist er bereits im Lieferumfang enthalten, für eine Nachrüstung ist er separat erhältlich.
Wie wird der Shunt angeschlossen?

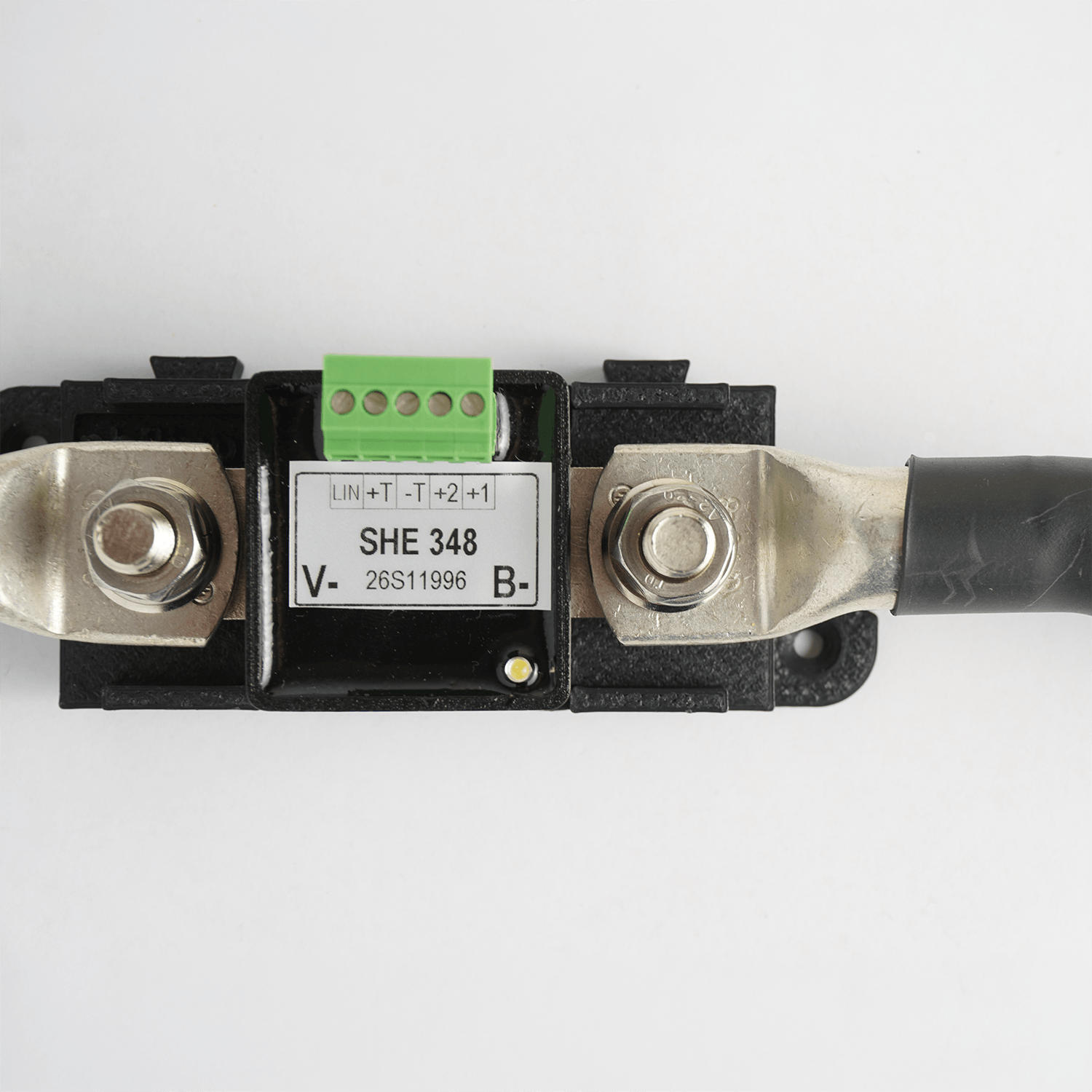

Der SHE 348 wird über Anschlussbolzen M8 in die Minus-Leitung der Verbraucherbatterie eingebaut. Die Stromversorgung erfolgt über die Spannungsmessleitung, ein eigenes Versorgungskabel ist nicht nötig. Er arbeitet mit DC 8–40 V, nimmt 10 mA bei 12 V auf und eignet sich für Batteriekapazitäten bis 50.000 Ah.
