Solarregler und Solarmodule.
MPPT-Regler und Solarmodule.

Ein Solarregler, auch Solarladeregler genannt, sitzt zwischen Solarmodul und Bordbatterie. Er begrenzt Spannung und Strom, lädt mit der passenden Kennlinie und verhindert, dass sich die Batterie nachts über das Modul entlädt. philippi führt MPPT- und PWM-Solarregler von Studer und Mastervolt mit 25 bis 80 A für Boot, Yacht und Expeditionsfahrzeug sowie Sunware-Solarmodule für das Boot.

Solarregler und Solarmodule für Boot und Expeditionsfahrzeug

Kurz erklärt: Das Solarmodul erzeugt den Strom, der Solarregler passt ihn an die Batterie an. Ein MPPT-Regler holt dabei mehr Energie aus dem Modul als ein PWM-Regler, weil er laufend den Punkt der höchsten Leistung sucht.


Solarregler im Vergleich

Solarregler Regelung Batterie Ladestrom max. PV-Leistung max. (12 / 24 / 48 V) PV-Spannung max. Anbindung
Mastervolt SCM25 MPPT 12 / 24 V 25 A 360 / 720 Wp / – 75 V –
Mastervolt SCM40 PWM 12 / 24 V 40 A 720 / 1440 Wp / – (Empfehlung) k. A. –
Mastervolt SCM60 MPPT 12 / 24 / 48 V 60 A 900 / 1800 / 3600 Wp 145 V MasterBus
Studer VT 40 MPPT 12 / 24 / 48 V 40 A 650 / 1250 / 2500 W 150 V (75 V an 12 V) Studer CAN-Bus
Studer VT 65 MPPT 12 / 24 / 48 V 65 A 1000 / 2000 / 4000 W 150 V (75 V an 12 V) Studer CAN-Bus
Studer VT 80 MPPT 12 / 24 / 48 V 80 A 1250 / 2500 / 5000 W 150 V (75 V an 12 V) Studer CAN-Bus

Werte aus den Produktangaben im Shop. Beim SCM40 nennt der Hersteller die PV-Leistung als Empfehlung und weist keine maximale PV-Spannung aus.

So wählen Sie den passenden Solarregler

  1. Batteriespannung: SCM25 und SCM40 arbeiten an 12 und 24 V, SCM60 und VT zusätzlich an 48 V.
  2. Modulleistung: Die Summe Ihrer Module darf die PV-Leistung des Reglers bei Ihrer Batteriespannung nicht überschreiten. Beispiel 600 Wp an 12 V: Es passen SCM40 (720 Wp, PWM), SCM60 (900 Wp) oder VT 40 (650 W), der SCM25 (360 Wp) ist zu klein. Wie viel Modulleistung Sie brauchen, ergibt sich aus Ihrem Tagesverbrauch, siehe Batteriekapazität berechnen.
  3. Modulspannung: Die Leerlaufspannung der in Reihe geschalteten Module muss unter der maximalen PV-Spannung des Reglers bleiben. Bei Kälte steigt die Leerlaufspannung, planen Sie deshalb mit Reserve.
  4. Batterietyp: Lithium-Ionen-Batterien unterstützen laut Hersteller SCM25 und SCM60, der SCM60 zusätzlich mit Lithium-Schutz über MasterBus. Der VT bietet 8 vordefinierte und frei konfigurierbare Ladekurven. Der SCM40 ist für AGM-, Gel- und Nassbatterien vorgesehen.
  5. System: Zu einem Studer Xtender passt der VT über den Studer CAN-Bus. In einem Mastervolt- oder philippi-P-Bus-System passt der SCM60, der über das Interface CMB auf den Monitoren PSL und PSM3 erscheint.

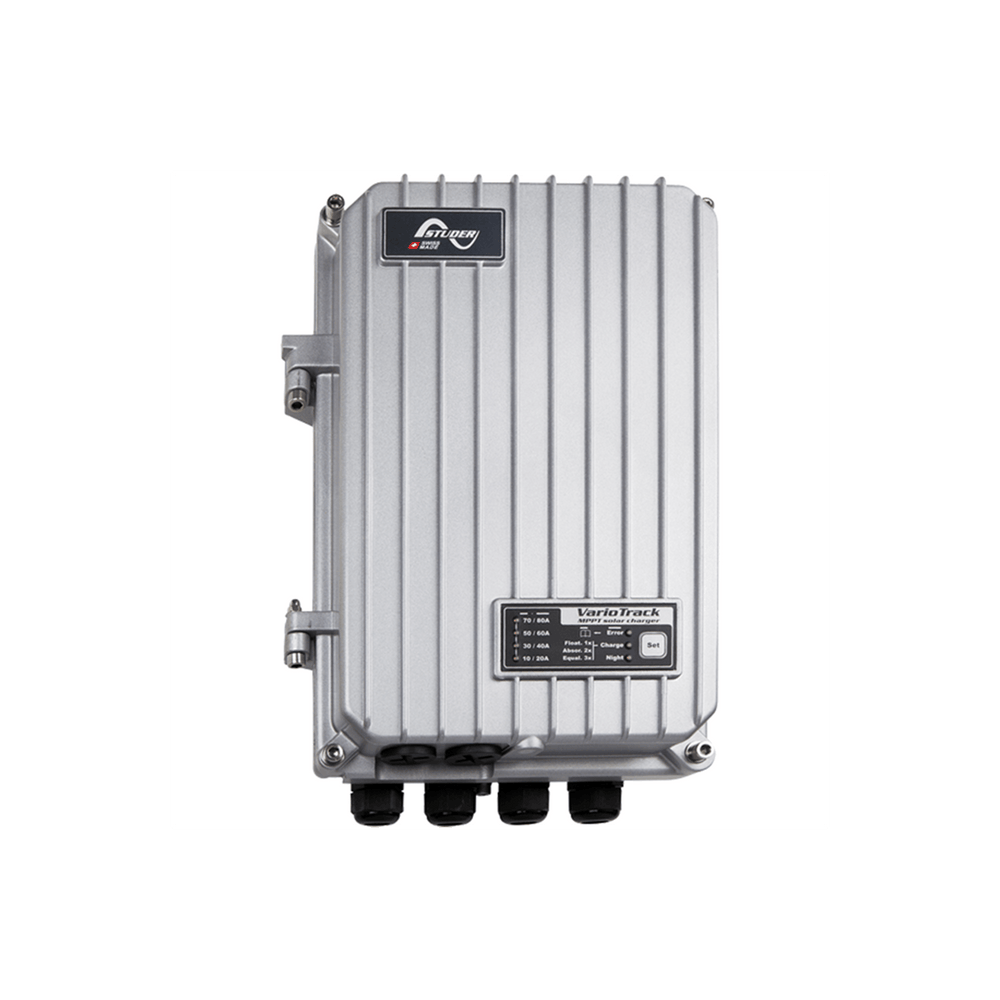

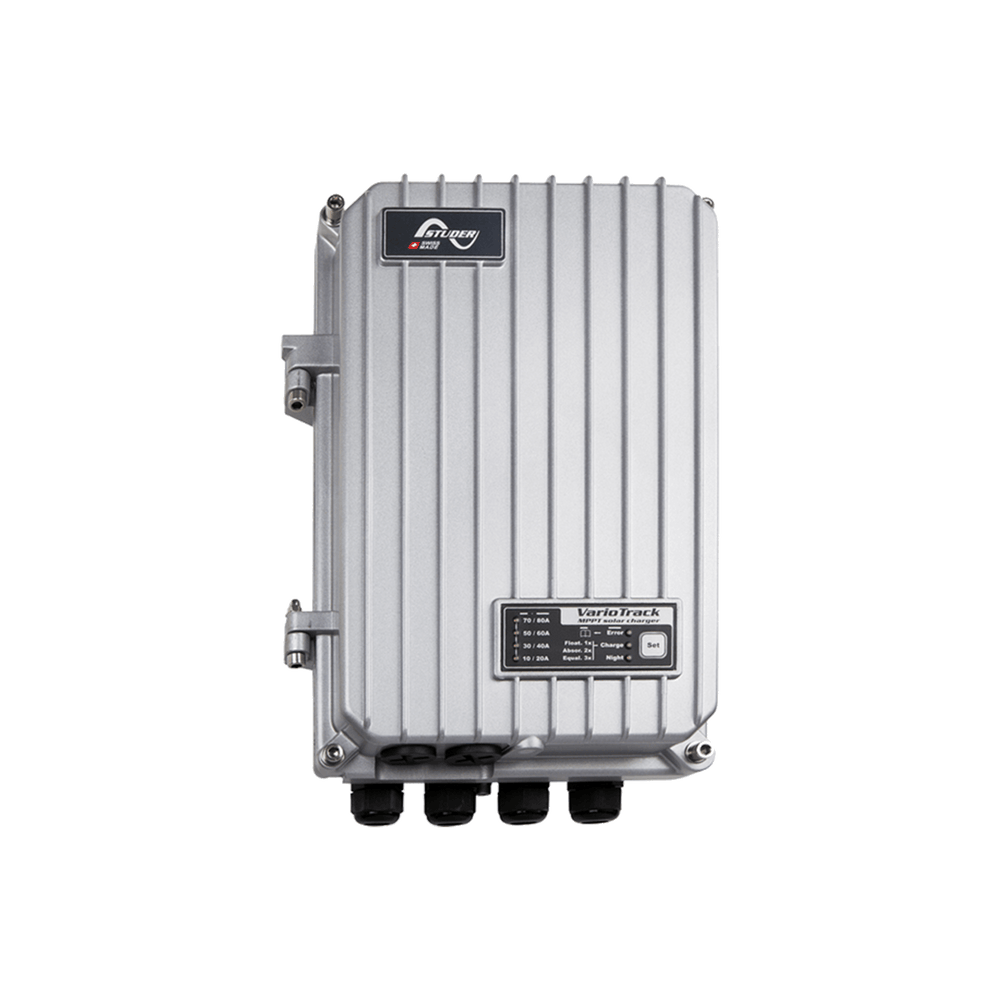

Studer VarioTrack (VT) – MPPT-Solarregler mit 40 bis 80 A

Der Solarladeregler VT sucht beim Solargenerator laufend die optimale Spannung, um die maximal verfügbare Leistung abzurufen. Dieser Arbeitspunkt ändert sich ständig mit Sonneneinstrahlung und Temperatur.

  • Tracking-Effizienz und Wirkungsgrad über 99 %
  • 4-Stufen-Ladung für eine längere Batterielebensdauer, 8 vordefinierte Ladekurven, voll konfigurierbar
  • Schutzart IP 54, Rückstrom unter 1 W im Nachtmodus
  • Anzeige, Programmierung und Datenprotokollierung über die Fernbedienungen RCC-02 und RCC-03
  • Optimal in einem Xtender-System mit synchronisiertem Batteriemanagement

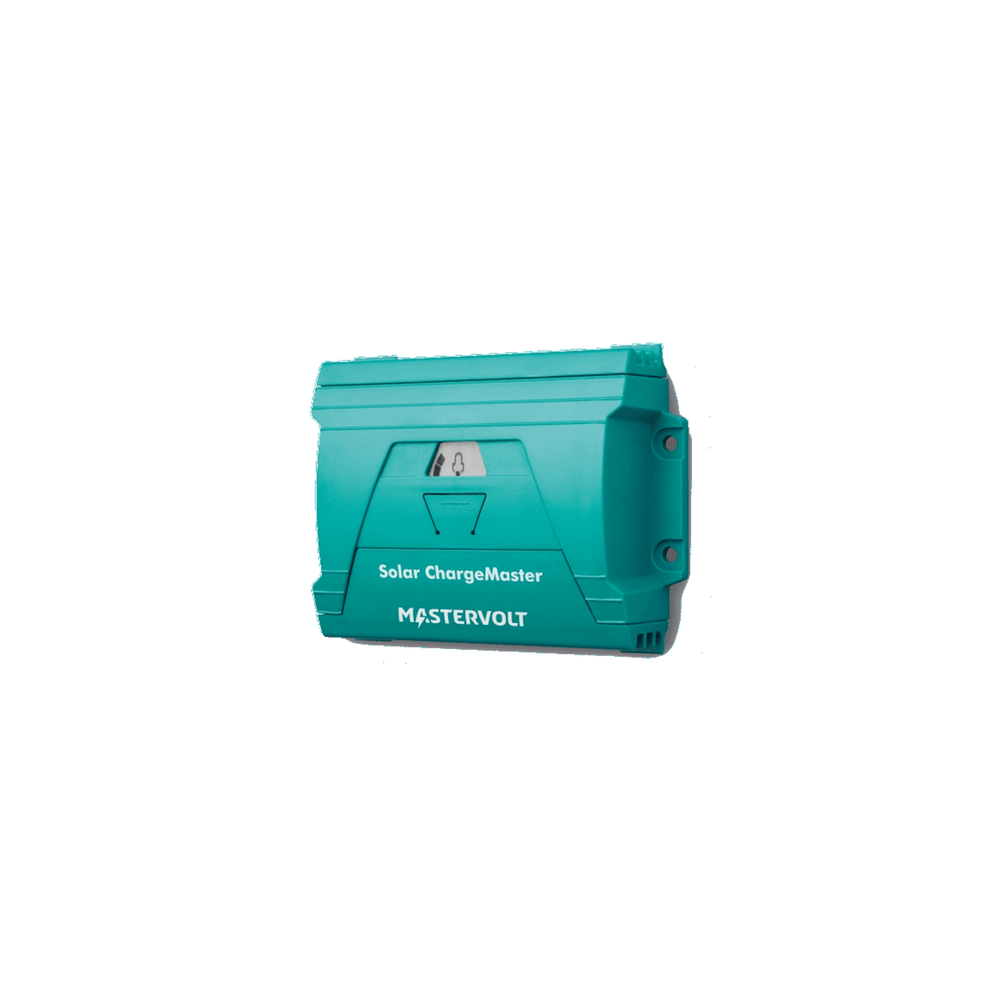

Mastervolt Solar ChargeMaster – SCM25, SCM40 und SCM60

Den Solar ChargeMaster gibt es in drei Baugrößen. Der SCM25 ist ein kompakter MPPT-Regler für kleinere Anlagen. Der SCM40 ist ein PWM-Regler für einfache 12- und 24-V-Systeme mit Bleibatterien. Der SCM60 ist ein MasterBus-fähiger MPPT-Regler für größere Anlagen bis 48 V und 3600 Wp. Alle drei laden mit einer 3-Stufen+-Kennlinie und haben Schutzart IP23. Den SCM60 bindet philippi über das Interface CMB in den P-Bus ein; Solarertrag und Batteriezustand stehen dann auf PSL oder PSM3.

Sunware-Solarmodule für Deck, Bimini und Reling

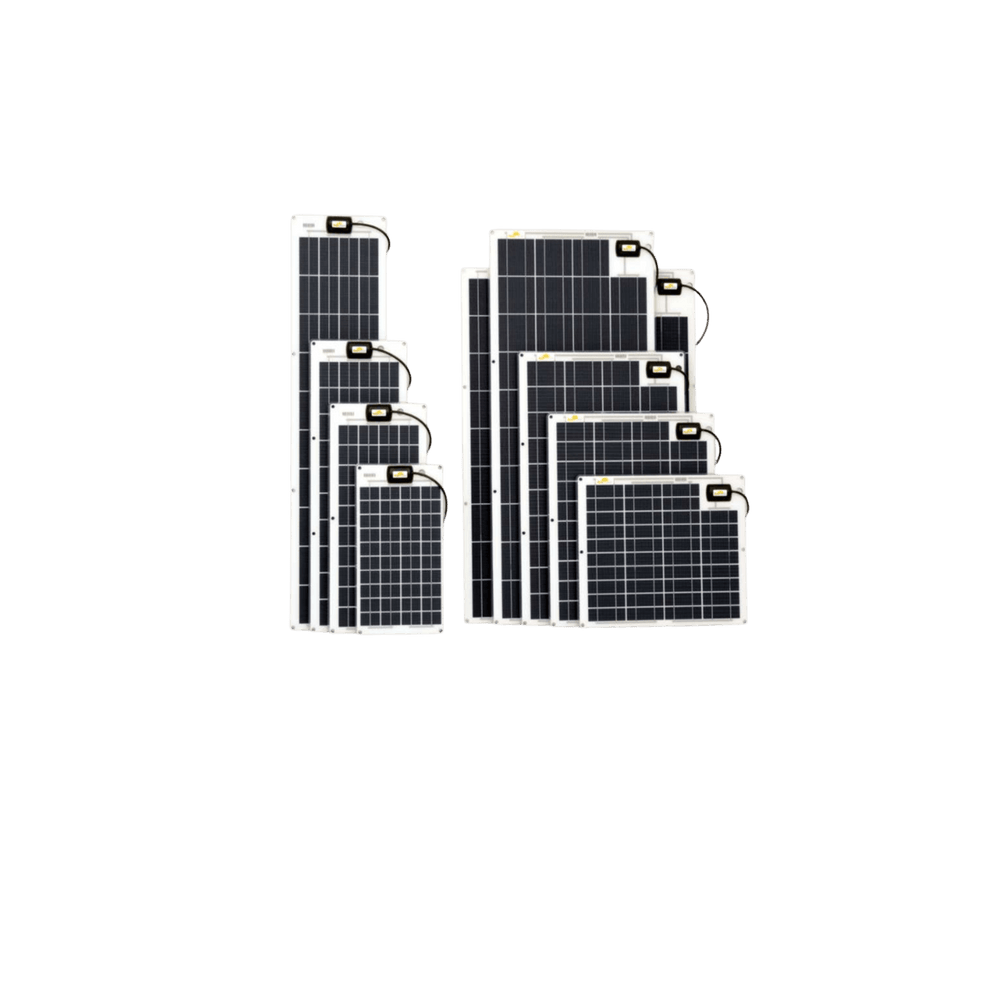

  • Solarmodule Serie-20: begehbar und für die feste Deckmontage, passen sich gewölbten Flächen bis 3 cm je Meter an. Befestigung verschraubt, verklebt oder mit Clips.

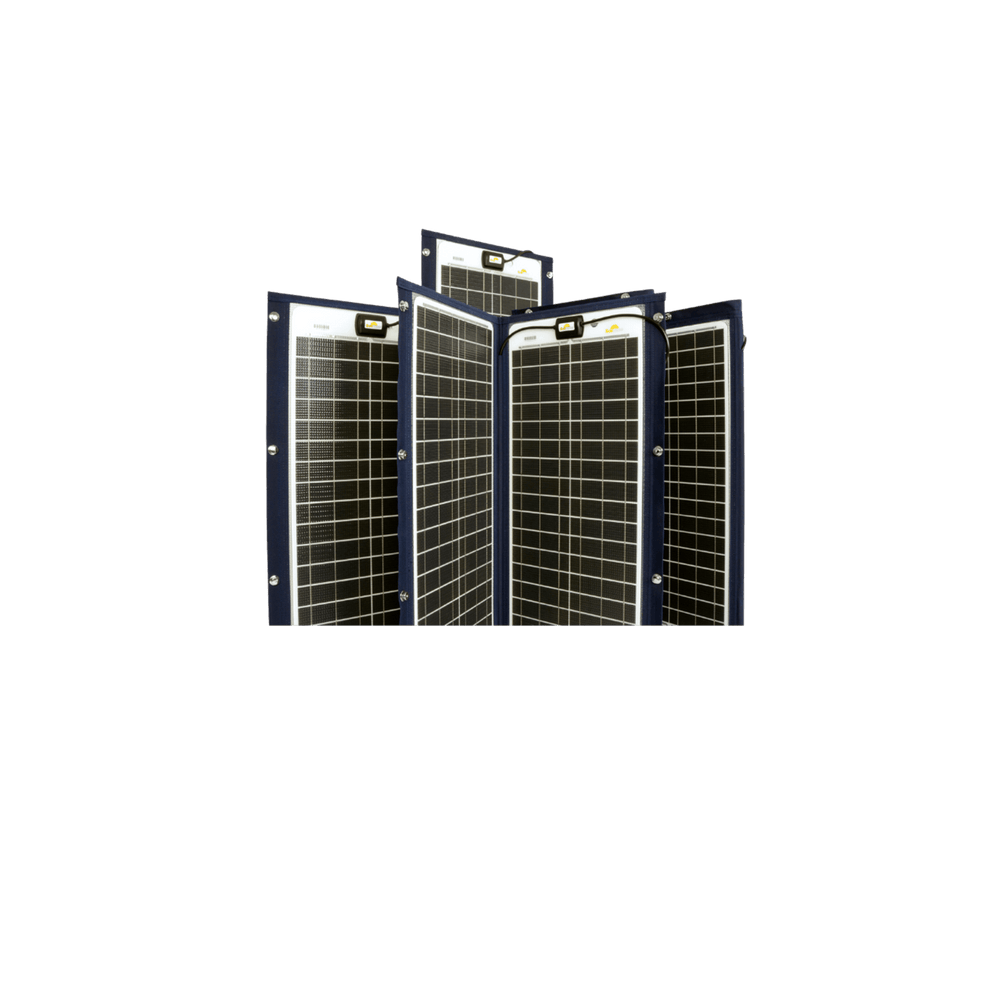

  • Solarmodule TX: faltbar, wasserdicht und salzwasserfest, mit LOXX-Schnellverschluss etwa an Bimini oder Sprayhood. 60 bis 240 Wp.

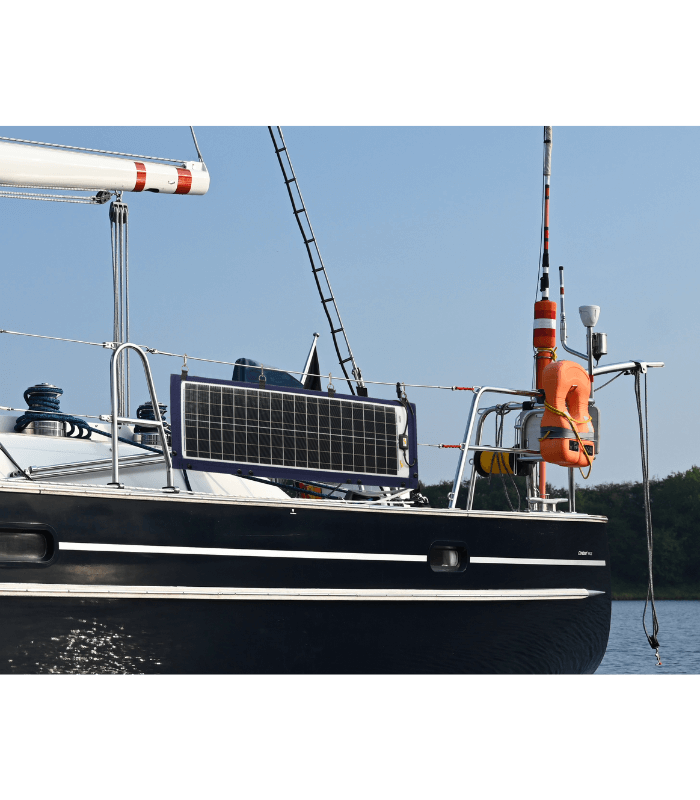

  • Solarmodule TX-Rail: ausstellbar an der Reling, die Neigung lässt sich für besseren Ertrag verstellen. Monokristallin (PERC), 60, 90 und 120 Wp.

Für Segler: Welches Modul an Bimini, Reling oder Deck passt und wie Sie es anschließen, zeigt Solar auf der Segelyacht nachrüsten.

Für Expeditions- und Offroad-Fahrzeuge: Die Solarregler arbeiten an 12 und 24 V, SCM60 und VT auch an 48 V, und lassen sich damit im Bordnetz einer Wohnkabine einsetzen. Die Sunware-Module sind für die Montage an Bord ausgelegt. Wie viel Modulleistung Sie für Ihren Verbrauch brauchen, zeigt Solaranlage auslegen: Ertrag realistisch rechnen.

Häufige Fragen. Kurz beantwortet.

Zur Akademie

Was ist ein MPPT-Laderegler?

Ein MPPT-Regler sucht laufend den Arbeitspunkt, an dem das Solarmodul die meiste Leistung abgibt, und wandelt die höhere Modulspannung in Ladestrom um. Gegenüber einfachen PWM-Reglern holt er so bei wechselnder Einstrahlung mehr Energie aus dem Modul. Der Studer VT sowie die Mastervolt SCM25 und SCM60 arbeiten mit MPPT, der SCM40 mit PWM.

Wie groß muss der Solarregler sein?

Entscheidend ist die Modulleistung bei Ihrer Batteriespannung. Jeder Regler hat dafür eine Obergrenze, an 12 V etwa 360 Wp beim SCM25, 650 W beim VT 40 und 900 Wp beim SCM60. Zusätzlich muss die Leerlaufspannung der Module unter der maximalen PV-Spannung bleiben: 75 V (SCM25), 145 V (SCM60) und 150 V (VT).

Laden die Solarregler auch Lithium-Batterien?

Das hängt vom Modell ab. Der Mastervolt SCM25 und der SCM60 unterstützen laut Hersteller Lithium-Ionen-Batterien, der SCM60 zusätzlich mit Lithium-Schutzfunktion über MasterBus. Der SCM40 ist für AGM-, Gel- und Nassbatterien vorgesehen. Der Studer Solarladeregler VT bietet acht vordefinierte Ladekurven und eine vierstufige Ladekennlinie für gängige Batteriesysteme.

Lässt sich der Solarregler mit dem Wechselrichter kombinieren?

Ja. Der Studer Solarladeregler VT kommuniziert über den Studer CAN-Bus mit den Kombi-Wechselrichtern Xtender XTM und XTH und wird über die Fernbedienungen RCC-02 und RCC-03 angezeigt und konfiguriert. Der MasterBus-fähige Mastervolt SCM60 lässt sich über das Interface CMB an den philippi P-Bus anbinden und auf PSL oder PSM3 anzeigen.

Welche Solarmodule eignen sich für das Boot?

Im Sortiment stehen drei Sunware-Bauformen: Die Solarmodule Serie-20 sind begehbar und für die feste Deckmontage auch auf leicht gewölbten Flächen gedacht. Die Solarmodule TX sind faltbar und werden mit LOXX-Schnellverschluss etwa an Bimini oder Sprayhood befestigt. Die Solarmodule TX-Rail werden ausstellbar an der Reling montiert.

Welcher Solarregler passt ins Expeditionsfahrzeug?

Entscheidend sind Bordspannung und Modulleistung, nicht das Fahrzeug. Für 12- und 24-V-Wohnkabinen mit wenigen Modulen reichen SCM25 oder SCM40, bei 48 V oder größerer Modulfläche kommen SCM60 und VT infrage. Ist ein Studer Xtender verbaut, passt der VT über den Studer CAN-Bus. Die Grenzwerte jedes Reglers stehen in der Vergleichstabelle oben.
