Verteilen und Absichern

Sicherungen am Boot.
Welche Bauform wohin?

Eine Sicherung schützt die Leitung, nicht das Gerät. Welche Bauform passt, entscheiden zwei Dinge: der Nennstrom, den der Querschnitt vorgibt, und das Abschaltvermögen, das am Einbauort gebraucht wird. Direkt an der Batterie, und erst recht an einer Lithium-Batterie, kommen nur wenige Bauformen in Frage.

20 kA Abschaltvermögen Class-T für Lithium.

17,8 cm höchstens ungeschützt ab dem Pluspol.

6 Bauformen von 3 A bis 600 A.

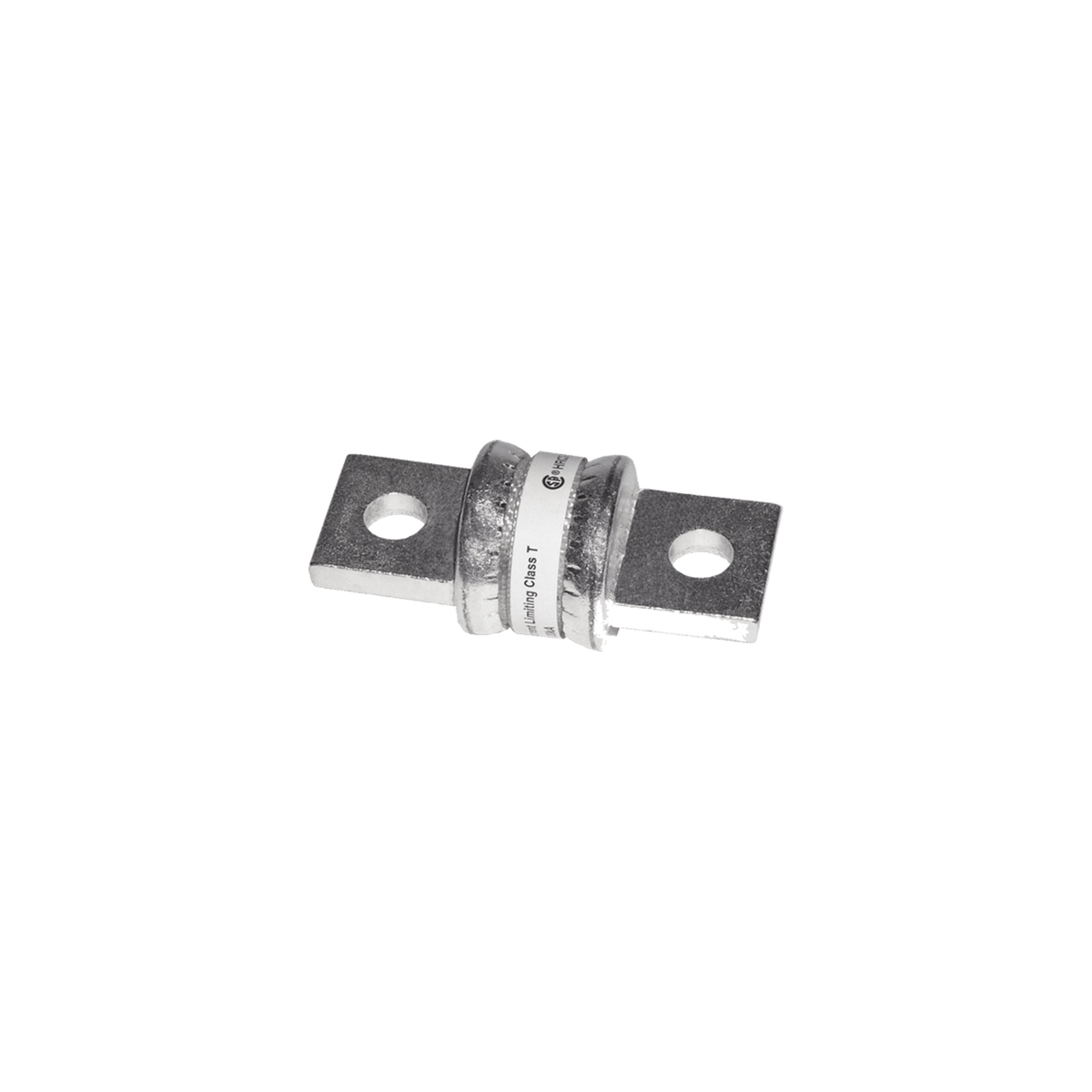

Class-T für Lithium

Sicherung und Halter. In einem Klick.

Welche Stromstärke? ›

Mit Halter 110–200 A

Class-T 125 A

Sicherung + Halter

Class-T-Sicherung 125 A mit passendem Sicherungshalter für 110 bis 200 A.

121,35 € mit Halter Sicherung 58,70 € + Halter 62,65 €

Mit Halter 110–200 A

Class-T 200 A

Sicherung + Halter

Class-T-Sicherung 200 A mit passendem Sicherungshalter für 110 bis 200 A.

121,35 € mit Halter Sicherung 58,70 € + Halter 62,65 €

Am häufigsten bestellt

Class-T 250 A

Sicherung + Halter 3/8"

Class-T-Sicherung 250 A mit passendem Sicherungshalter für 225 bis 400 A.

141,23 € mit Halter Sicherung 58,70 € + Halter 82,53 €

Mit Halter 225–400 A

Class-T 300 A

Sicherung + Halter 3/8"

Class-T-Sicherung 300 A mit passendem Sicherungshalter für 225 bis 400 A.

141,23 € mit Halter Sicherung 58,70 € + Halter 82,53 €

Mit Halter 225–400 A

Class-T 400 A

Sicherung + Halter 3/8"

Class-T-Sicherung 400 A mit passendem Sicherungshalter für 225 bis 400 A.

141,23 € mit Halter Sicherung 58,70 € + Halter 82,53 €

Die Bauformen im Überblick

BauformTypischer BereichAbschaltvermögenWohin
Flachstecksicherung (KFZ, FSL)3 bis 25 Aca. 1 kAhinter Verteilung oder Schalttafel, einzelne Verbraucher
MIDI-Streifensicherung (STM)Mittelstromsiehe DatenblattLadegeräte, Booster, Unterverteiler
MEGA-Sicherung (FSM)Hochstrommindestens 2 kAWechselrichter, Hauptleitungen bei Blei, AGM, Gel
Streifensicherung (STS, ANL)Hochstrom, Halter bis 750 Amindestens 2 kAHauptabsicherung bei Blei, AGM, Gel
Bolzensicherung SHB (MRBF)30 bis 300 A10 kAdirekt am Batteriepol, auch bei Lithium
Class-T110 bis 600 A20 kA bei 125 V DCHauptsicherung großer Lithium-Bänke

Die Werte zum Abschaltvermögen sind die, mit denen auch der Kabelkonfigurator prüft, ob eine Bauform an den Einbauort darf. Alle Hochstromsicherungen mit Haltern finden Sie unter Absicherung Hochstrom, Sicherungsautomaten und Verbraucherabsicherung unter Absicherung Verbraucher.

Erst der Querschnitt, dann die Sicherung

Der Nennstrom der Sicherung liegt immer zwischen zwei Grenzen: über dem Dauerstrom des Verbrauchers, damit sie im Betrieb nicht auslöst, und unter der Strombelastbarkeit der Leitung, damit die Leitung im Fehlerfall nicht vor der Sicherung nachgibt. Wer aus Spannungsfallgründen ein dickeres Kabel verlegt, darf die Sicherung trotzdem nicht größer wählen, als es der Verbraucher erfordert.

Der Kabelkonfigurator rechnet beides in einem Schritt: Querschnitt nach Spannungsfall und Belastbarkeit, dazu Nennstrom, Bauform und Halter.

Abschaltvermögen: was die Sicherung trennen kann

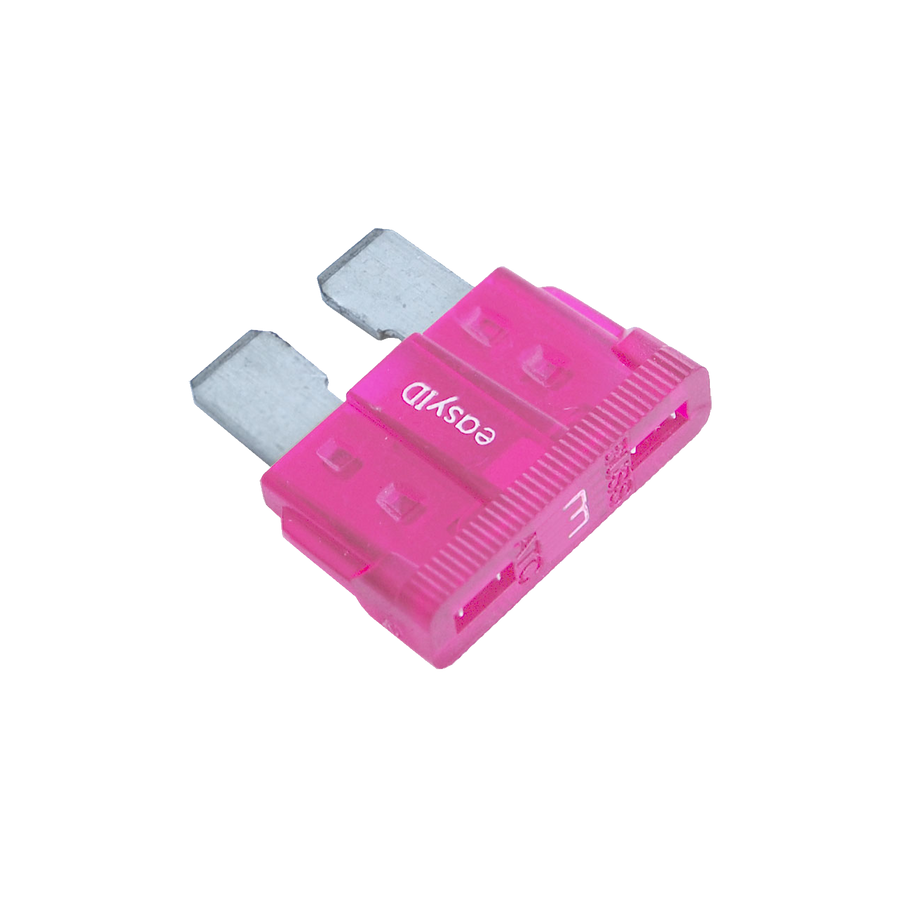

Im Kurzschluss liefert eine Batterie ein Vielfaches ihres normalen Stroms. Eine Sicherung muss diesen Strom nicht nur bemerken, sondern sicher unterbrechen. Kann sie das nicht, brennt sie als Lichtbogen weiter. Deshalb gehört die Flachstecksicherung mit rund 1 kA nicht an den Batteriepol, sondern hinter eine Verteilung, die den Kurzschlussstrom bereits begrenzt.

Am Pol einer Blei-, AGM- oder Gel-Batterie sind Bauformen ab 2 kA nötig: Streifen-, MEGA- und Bolzensicherungen.

Lithium-Batterien: nur SHB oder Class-T am Pol

Lithium-Bänke haben einen sehr niedrigen Innenwiderstand und liefern im Kurzschluss deutlich höhere Ströme als Blei-Batterien. Am Pol einer Lithium-Batterie sind deshalb nur die Bolzensicherung SHB mit 10 kA und die Class-T-Sicherung mit 20 kA zulässig. Class-T beginnt bei 110 A; darunter ist die SHB direkt am Pol die Wahl.

  • Beispiel Wechselrichter: 150 A, 3 m von einer Lithium-Batterie, 12 V und höchstens 3 % Spannungsfall ergeben 50 mm² und eine Class-T-Sicherung direkt am Pol.
  • Beispiel Ladebooster: Bei kleineren Strömen sitzt die SHB auf dem Halter ABH direkt auf dem Pluspol, ohne eigenes Kabelstück davor.

Wo die Sicherung sitzt

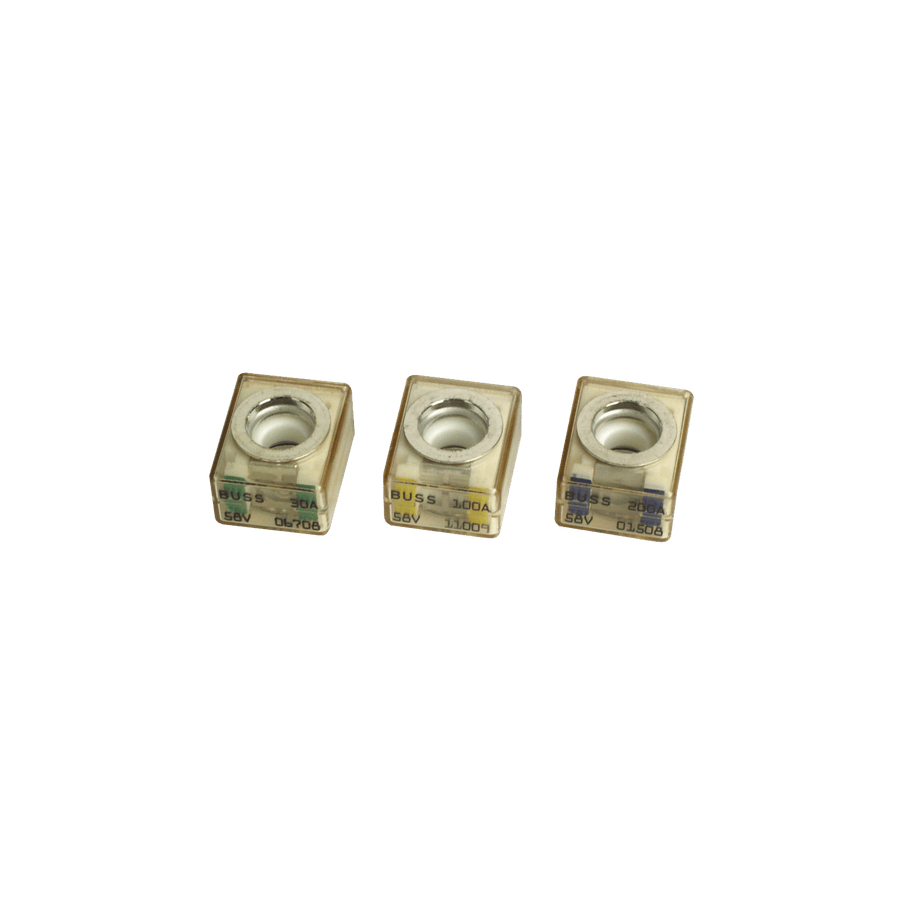

Die Hauptsicherung gehört so nah wie möglich an den Pluspol, denn das Leitungsstück davor ist im Kurzschluss ungeschützt. ABYC E-11 nennt 7 Zoll, also 17,8 cm, als Grenze. Der Kabelkonfigurator lässt höchstens 20 cm zu und warnt ab 17,8 cm. Die einfachste Lösung ist die Bolzensicherung SHB auf dem Halter ABH 1 direkt am Pol.

Verbraucher hinter der Hauptsicherung werden an der Schalttafel oder in einem Sicherungsverteiler einzeln abgesichert, jeweils passend zu ihrem Querschnitt.

Passende Produkte. Aus unserem Sortiment.

Alle ansehen

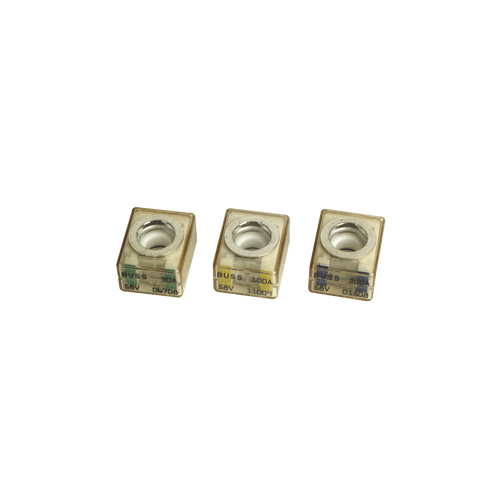

Blue Sea Systems Sicherung SHB
Blue Sea Systems

Blue Sea Sicherung SHB

15,51 €

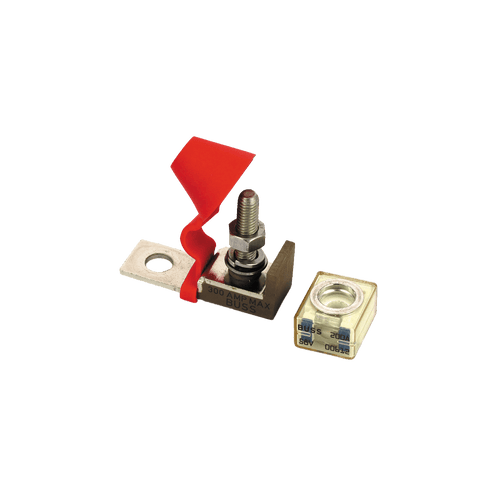

Blue Sea Systems Abzweigbolzenhalter ABH 1
Blue Sea Systems

Blue Sea Abzweigbolzenhalter ABH 1

29,57 €

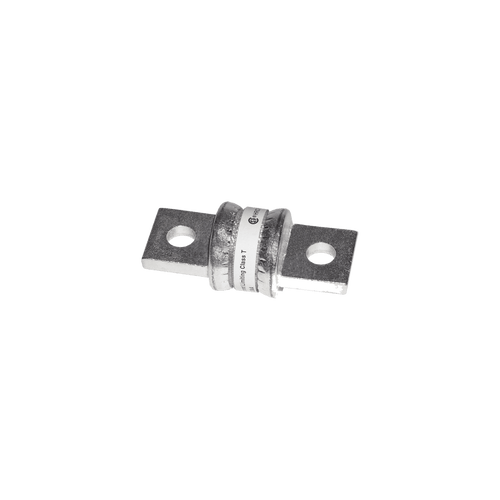

Blue Sea Systems Class-T-Sicherungen
Blue Sea Systems

Blue Sea Class-T-Sicherungen 110–200 A

58,70 €

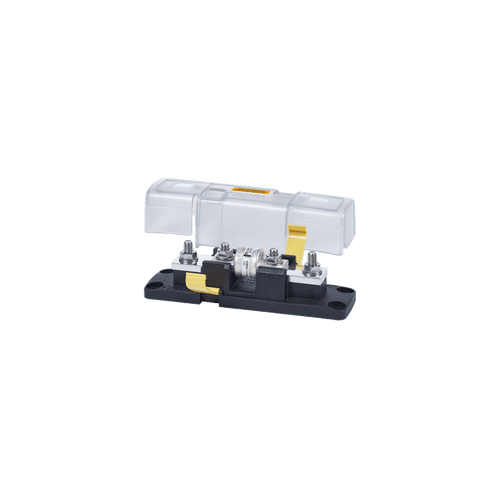

Blue Sea Systems Sicherungshalter für Class-T Sicherungen 110A - 200A
Blue Sea Systems

Blue Sea Class-T-Sicherungshalter 110–200 A

62,65 €

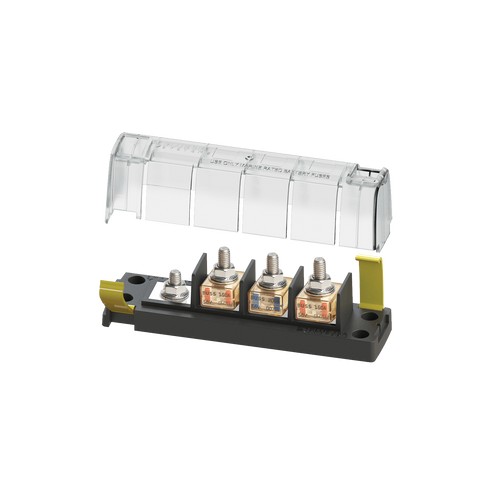

Blue Sea Systems 3-fach Sicherungshalter für Bolzensicherung BS 5196
Blue Sea Systems

Blue Sea 3-fach Sicherungshalter für Bolzensicherung BS 5196

74,14 €

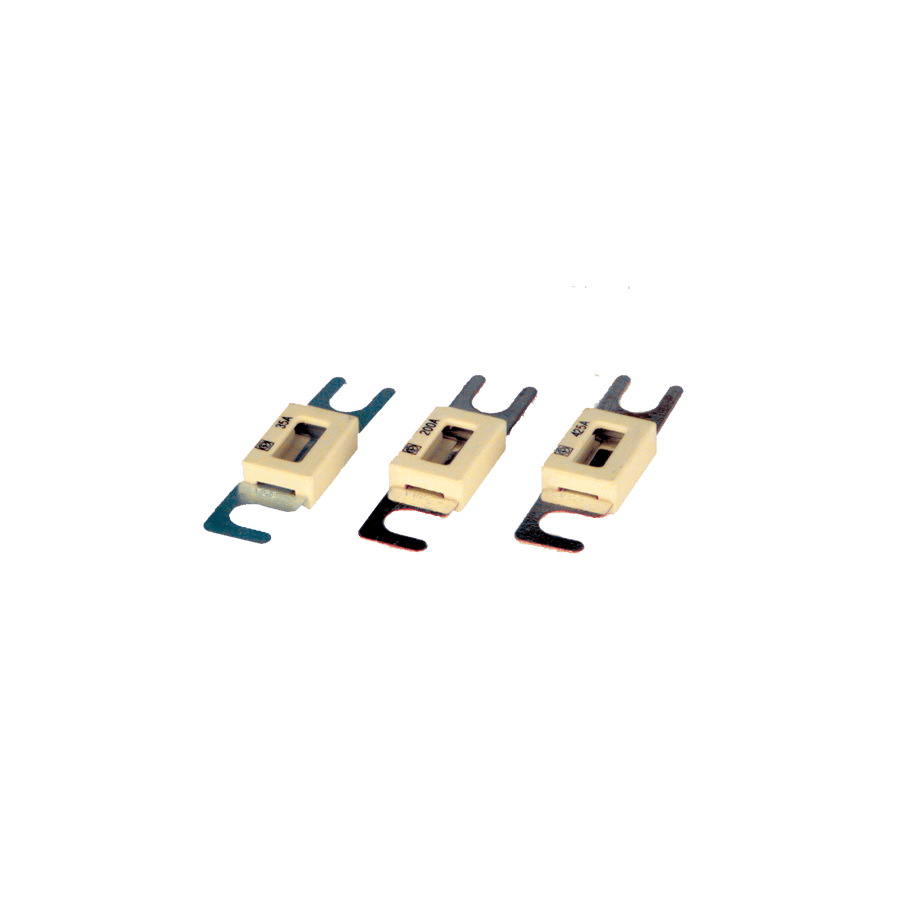

philippi Streifensicherung STS
philippi

Streifensicherung STS (ANL) 35–500 A, Keramik

ab 9,70 €

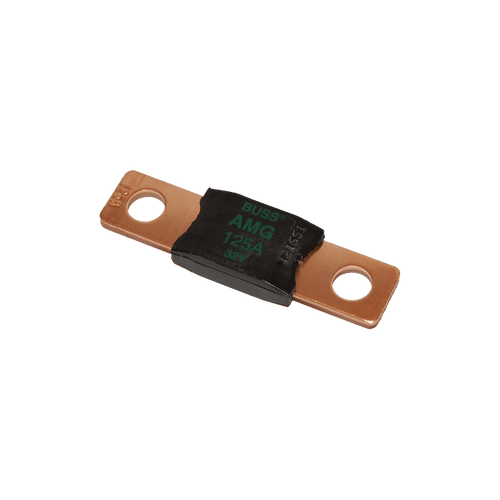

Blue Sea Systems MEGA-Streifensicherung FSM
Blue Sea Systems

Blue Sea MEGA-Streifensicherung FSM

7,90 €

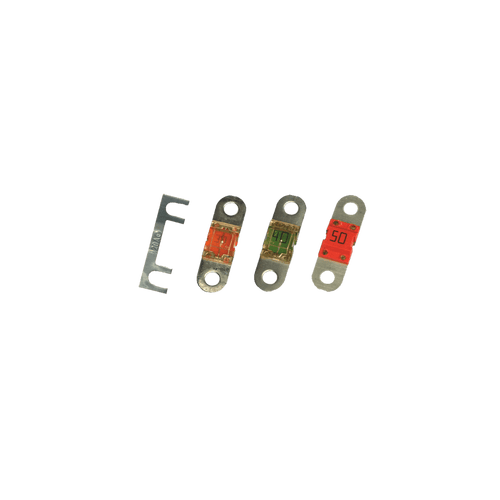

philippi Midi-Streifensicherung STM
philippi

MIDI-Streifensicherung STM 30–125 A

4,20 €

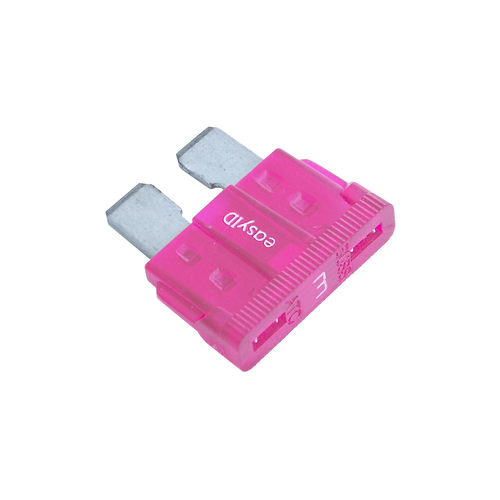

Blue Sea Systems KFZ-Flachstecksicherung mit LED FSL 3A
Blue Sea Systems

Blue Sea KFZ-Flachstecksicherung mit LED FSL 3A-25A

ab 2,12 €

Häufige Fragen. Kurz beantwortet.

Welche Sicherung gehört direkt an die Batterie?

An den Pol gehört eine Bauform mit hohem Abschaltvermögen: bei Blei, AGM und Gel Streifen-, MEGA- oder Bolzensicherungen ab 2 kA, bei Lithium nur die Bolzensicherung SHB mit 10 kA oder Class-T mit 20 kA. Flachstecksicherungen schaffen rund 1 kA und gehören hinter eine Verteilung.

Nach was richtet sich die Größe der Sicherung?

Nach dem Leitungsquerschnitt. Der Nennstrom liegt über dem Dauerstrom des Verbrauchers, damit die Sicherung im Betrieb nicht auslöst, und unter der Strombelastbarkeit der Leitung. Die Sicherung schützt die Leitung, den Geräteschutz übernimmt das Gerät selbst. Ein dickeres Kabel wegen Spannungsfall erlaubt keine größere Sicherung, als der Verbraucher braucht.

Was ist der Unterschied zwischen SHB und Class-T?

Beide sind für Lithium am Pol zulässig. Die Bolzensicherung SHB schaltet 10 kA ab und deckt 30 bis 300 A ab; sie sitzt platzsparend auf dem Halter ABH direkt auf dem Pol. Class-T schaltet 20 kA bei 125 V DC ab, beginnt bei 110 A und ist die Hauptsicherung für große Lithium-Bänke und Wechselrichter.

Sicherung oder Sicherungsautomat?

Ein Sicherungsautomat lässt sich nach der Auslösung zurücksetzen und kann zugleich als Schalter dienen. Schmelzsicherungen sind günstiger und kompakter, müssen nach einer Auslösung aber getauscht werden. Ersatzsicherungen gehören deshalb an Bord. Sicherungsautomaten für einzelne Verbraucher finden Sie unter Absicherung Verbraucher.
