philippi Schalttafeln – Stromverteilung und Absicherung für Boote, Yachten & Fahrzeuge

philippi Schalttafeln sind die zentrale Schaltstelle jedes Bordnetzes. Sie verteilen den Strom strukturiert auf alle Verbraucher, sichern jede Leitung entsprechend ihres Querschnitts ab und geben auf einen Blick Auskunft über den Zustand jedes einzelnen Stromkreises. Alle Schalttafeln werden in Deutschland entwickelt und gefertigt – für 12-V- und 24-V-Bordnetze auf Booten, Yachten, Wohnmobilen und Sonderfahrzeugen.

Kurz erklärt: Eine Schalttafel ist nicht nur ein Schalterbrett – sie ist das Herzstück der Bordelektrik. Jeder Stromkreis wird einzeln abgesichert, überwacht und bedienbar gemacht. Bei philippi übernehmen thermische Schutzschalter dabei die Absicherung: kein Sicherungswechsel nach einem Kurzschluss, sondern einfaches Rücksetzen nach Behebung der Ursache.

Was macht eine gute Schalttafel aus?

In einem professionellen Bordnetz muss jede Leitung entsprechend ihres Querschnitts abgesichert sein. Die Schalttafel ist dabei der zentrale Verteilerpunkt: Hier laufen alle Stromkreise zusammen, werden geschaltet und abgesichert. Eine hochwertige Schalttafel erfüllt dabei mehrere Aufgaben gleichzeitig: übersichtliche Bedienbarkeit, zuverlässige Absicherung, klare Fehleranzeige und einfache Wartung.

philippi Schalttafeln vereinen all das in einem Gerät – mit LED-Kontrollleuchte, Wippschalter und thermischem Schutzschalter pro Stromkreis. Alle Sicherungsautomaten sind auf Wunsch und ohne Aufpreis in den Werten 4 A, 6 A, 8 A, 10 A, 12 A, 16 A und 20 A lieferbar – individuell pro Stromkreis, passend zum jeweiligen Kabelquerschnitt.

Serie 100 – Kompakt, bewährt, für jeden Einbauort

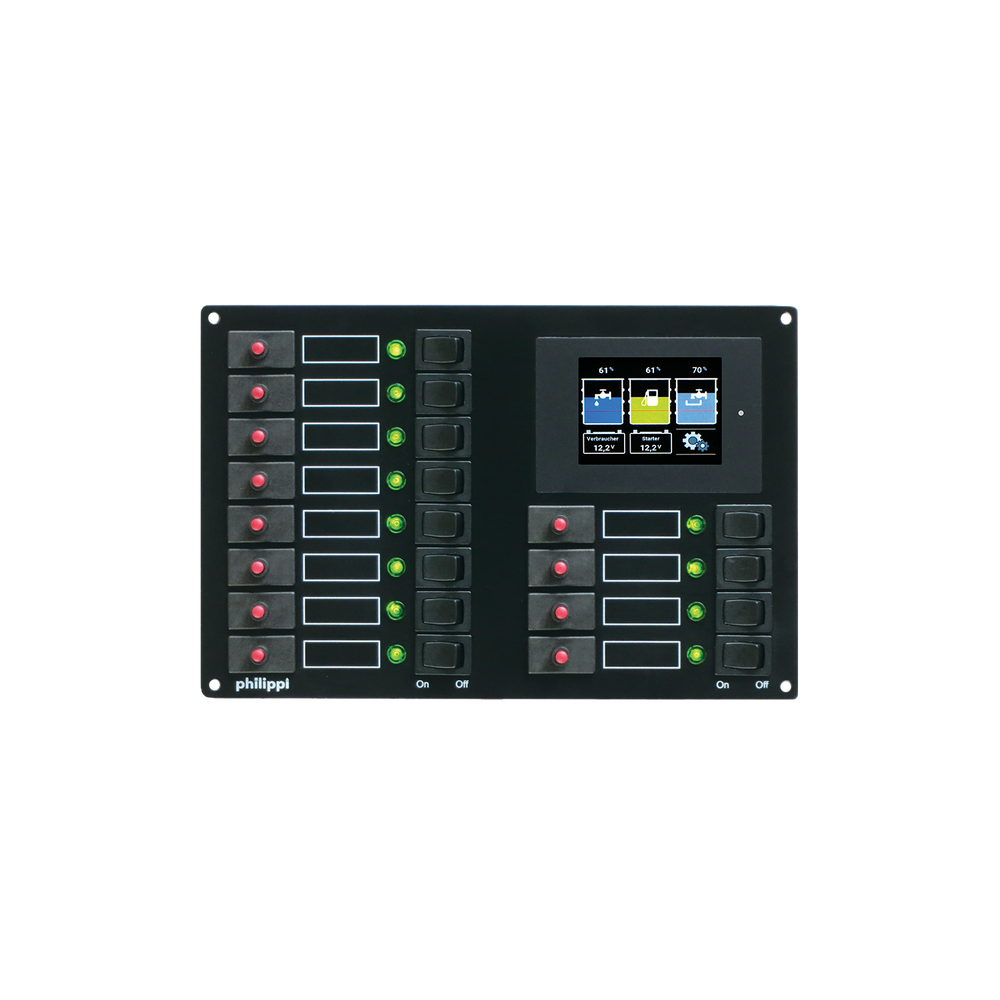

Die Serie 100 ist die kompakteste Variante im Sortiment. Mit thermischen Schutzschaltern E-T-A 1140 (Standard 8 A), LED-Kontrollleuchten und Wippschaltern pro Kreis ist sie die unkomplizierte Lösung für kleinere Boote, Wohnmobile und Unterverteilungen. Lieferbar mit 2 bis 12+ Stromkreisen, erweiterbar durch Zusatzpanele und Leerplatten. Beschriftungsbogen mit selbstklebenden Schildern inklusive.

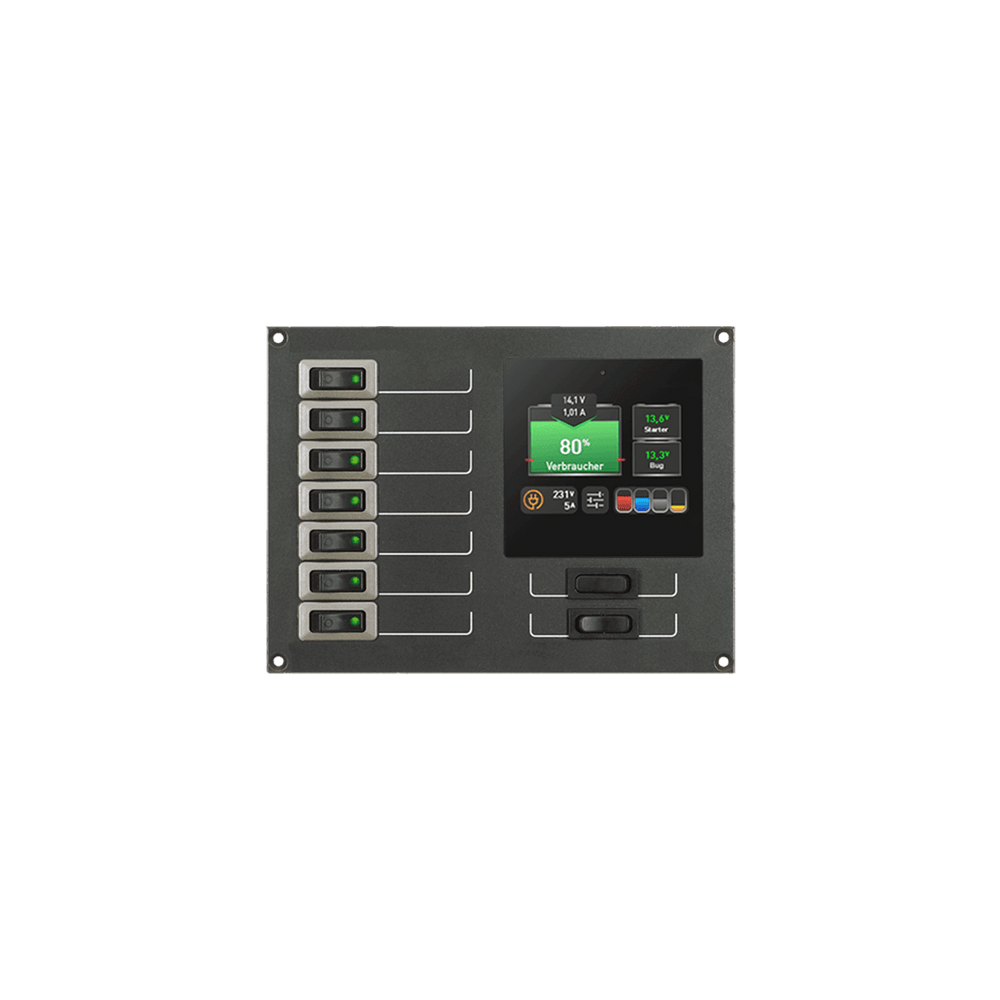

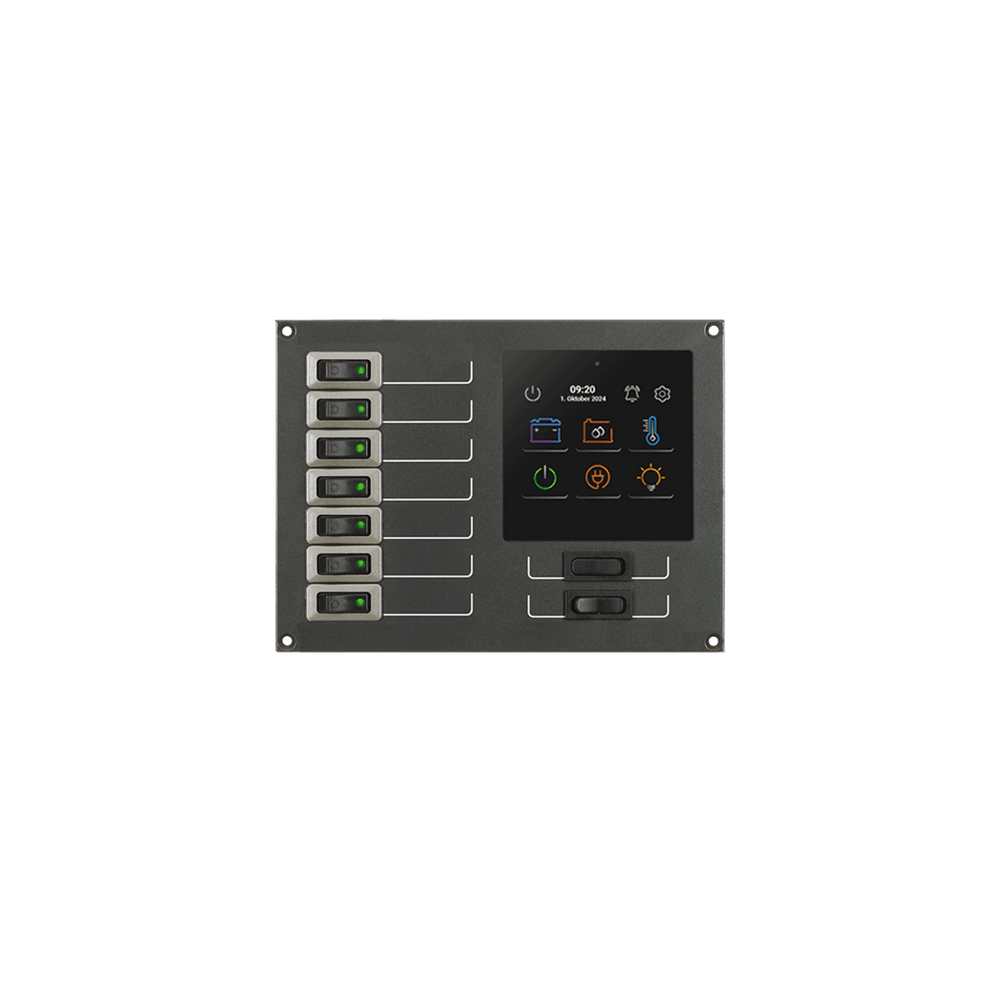

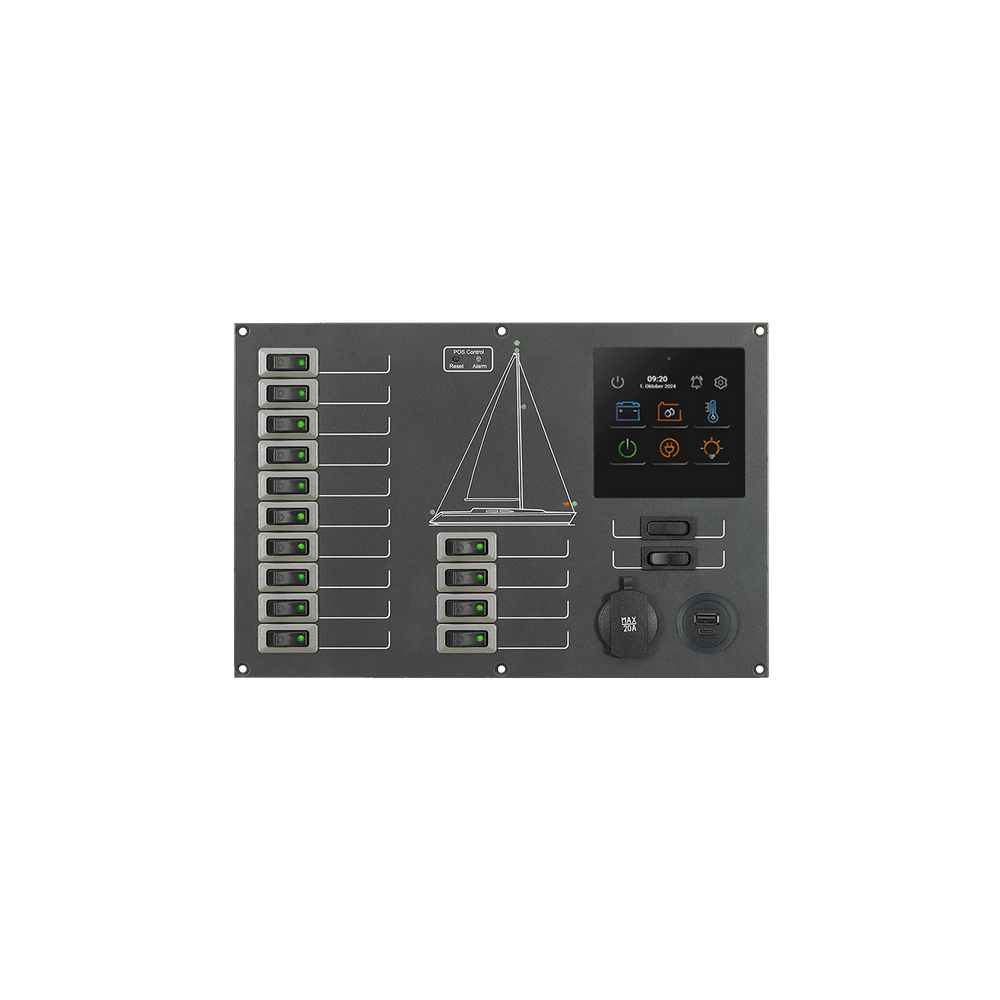

Serie 200 – Die meistgekaufte Schalttafel für Segelyachten & Motorboote

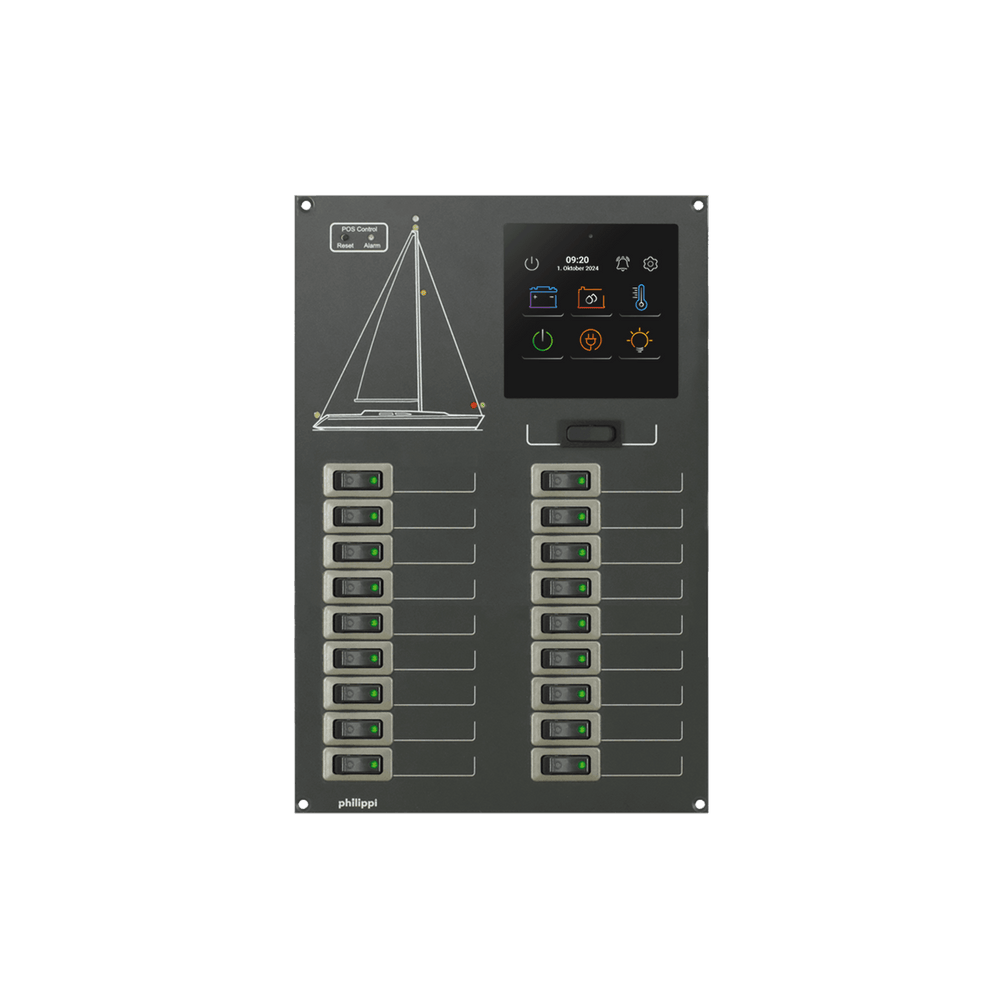

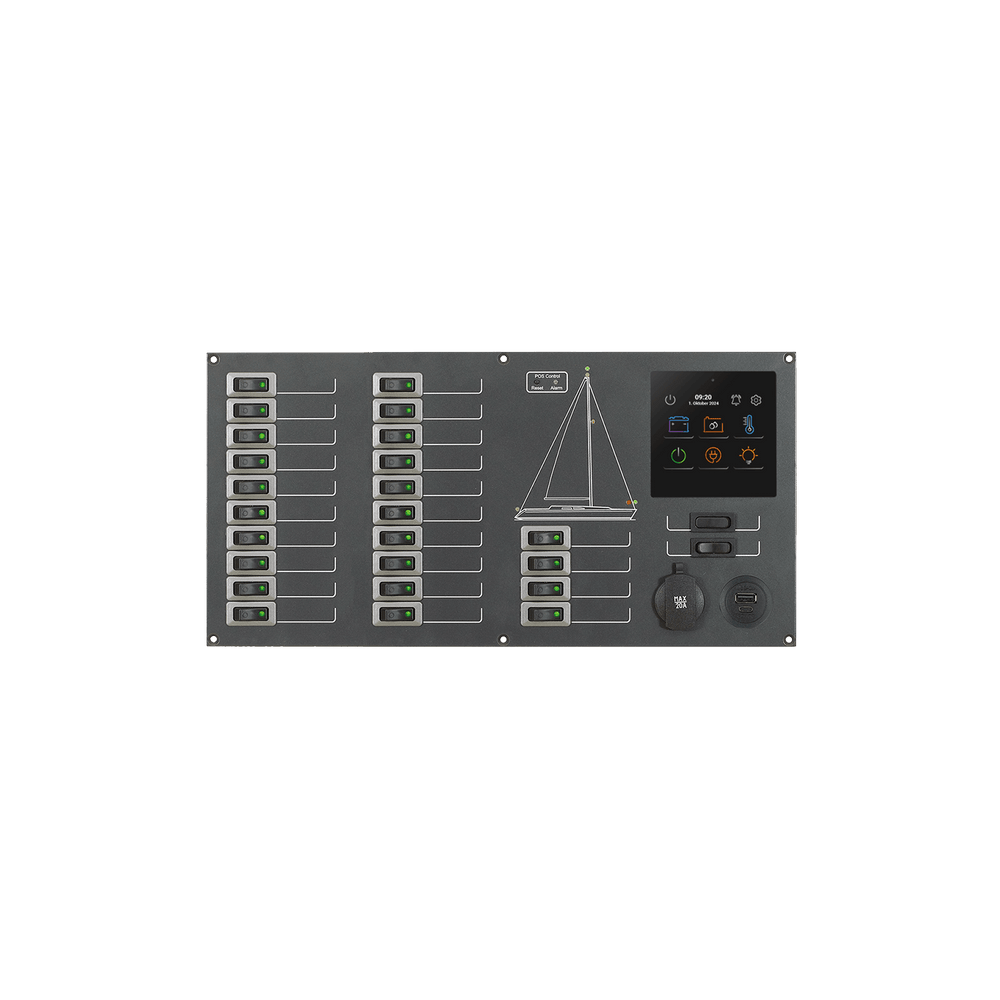

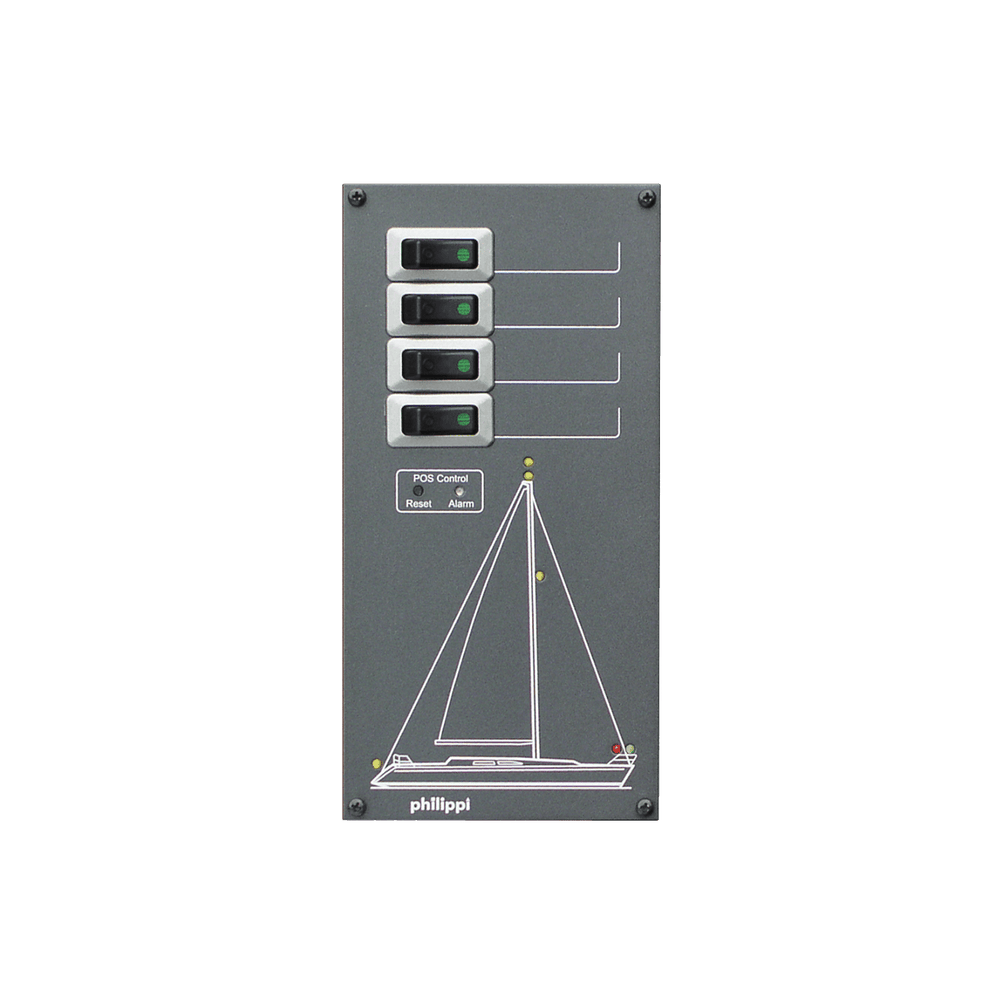

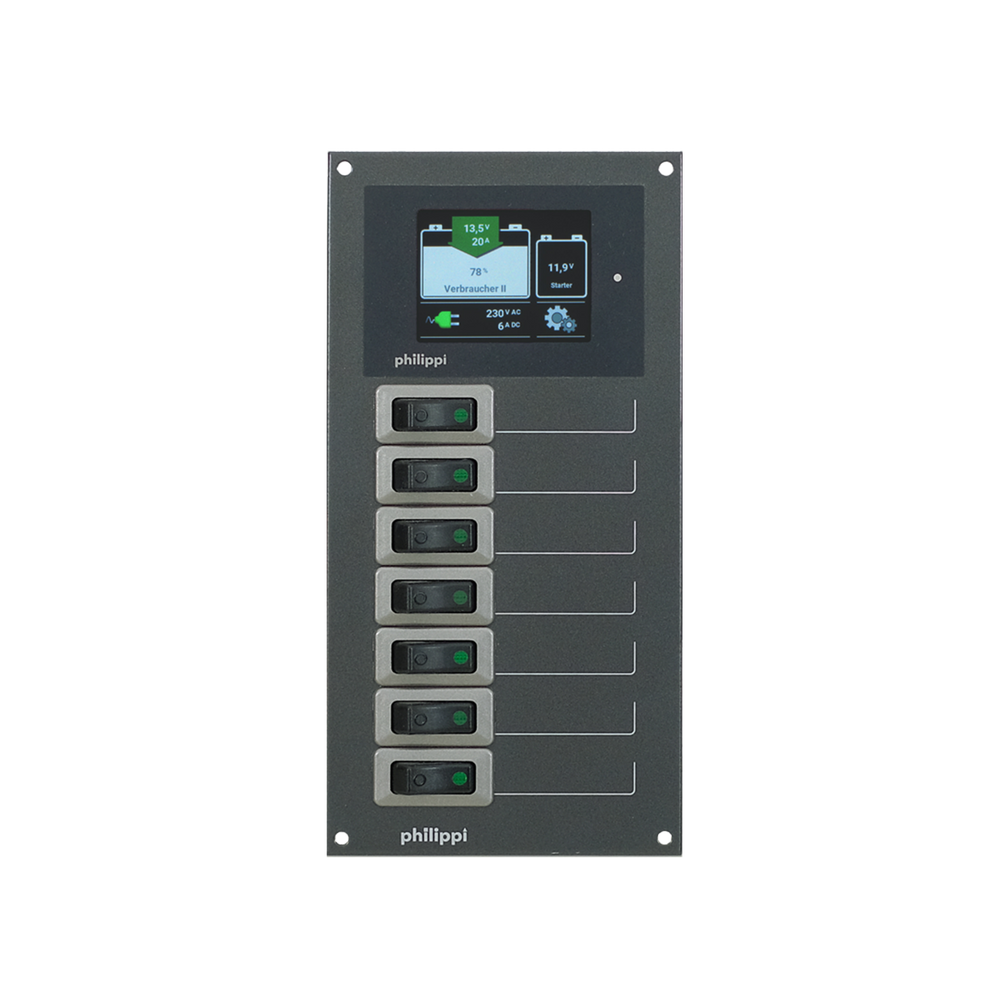

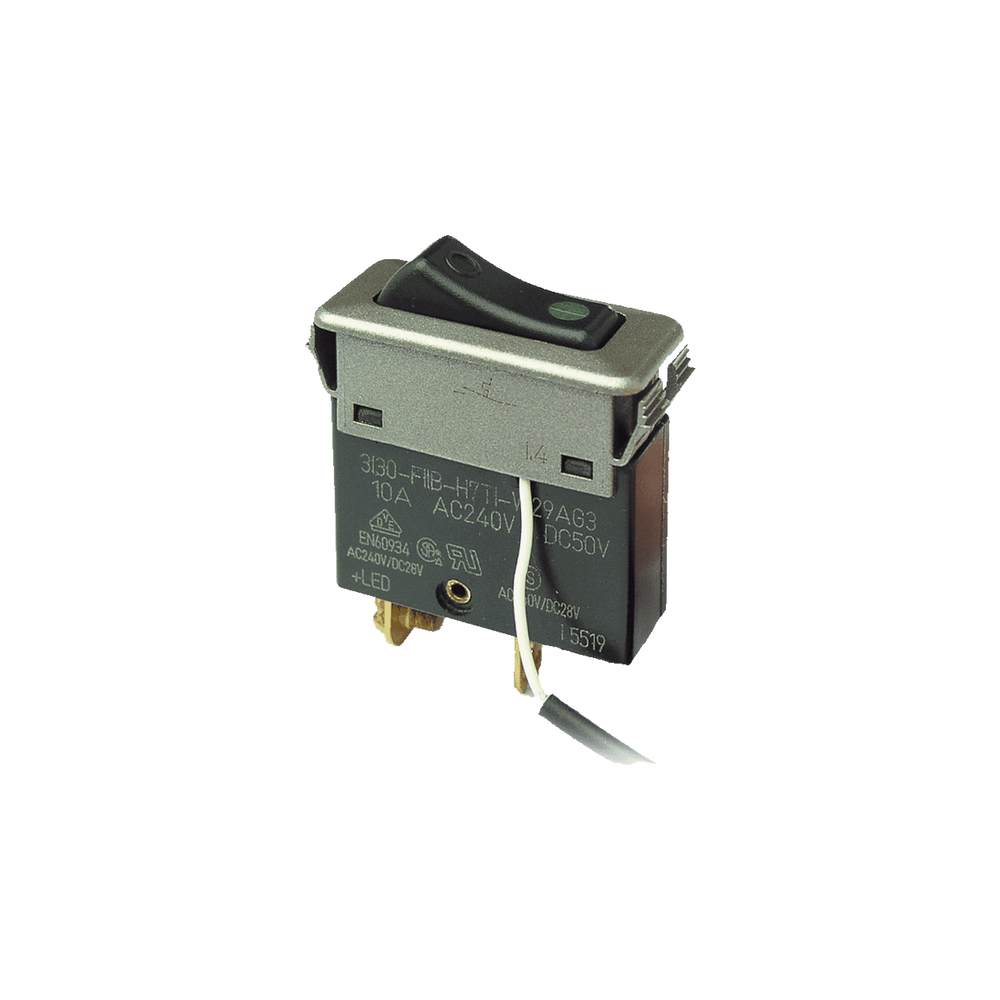

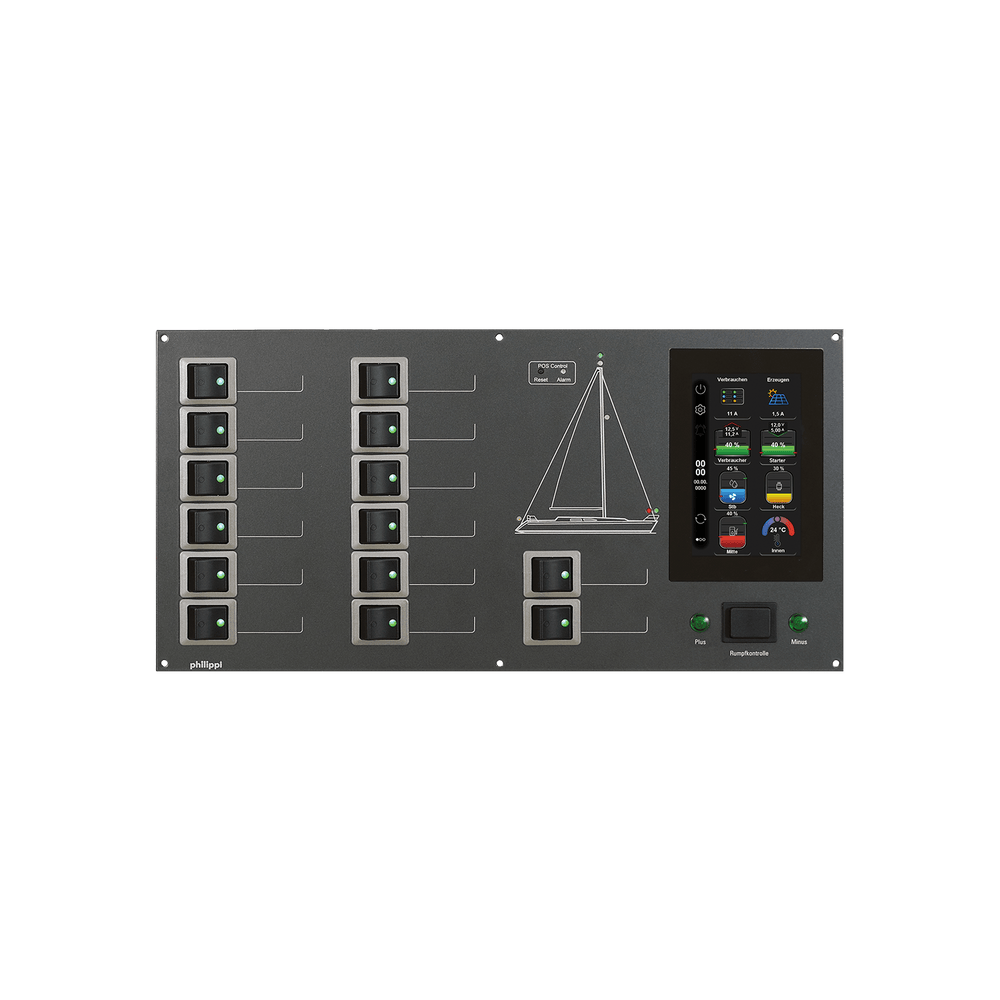

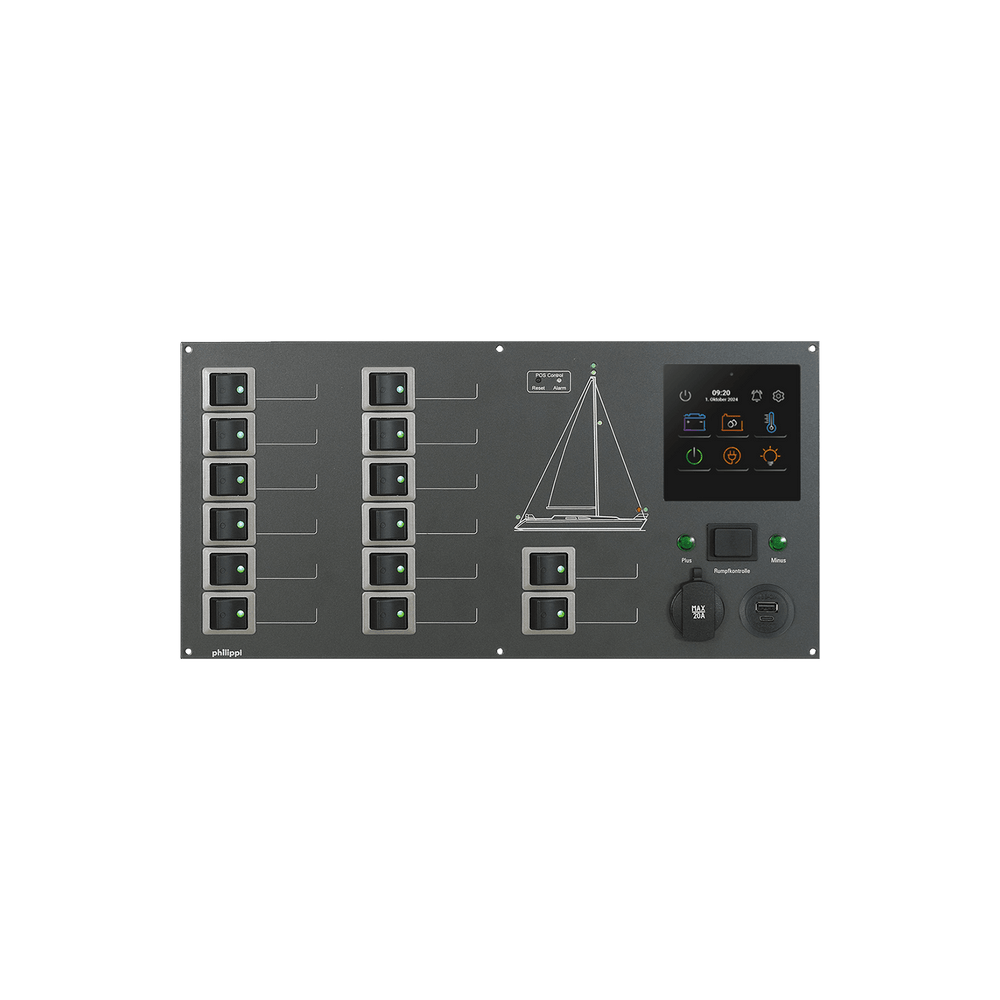

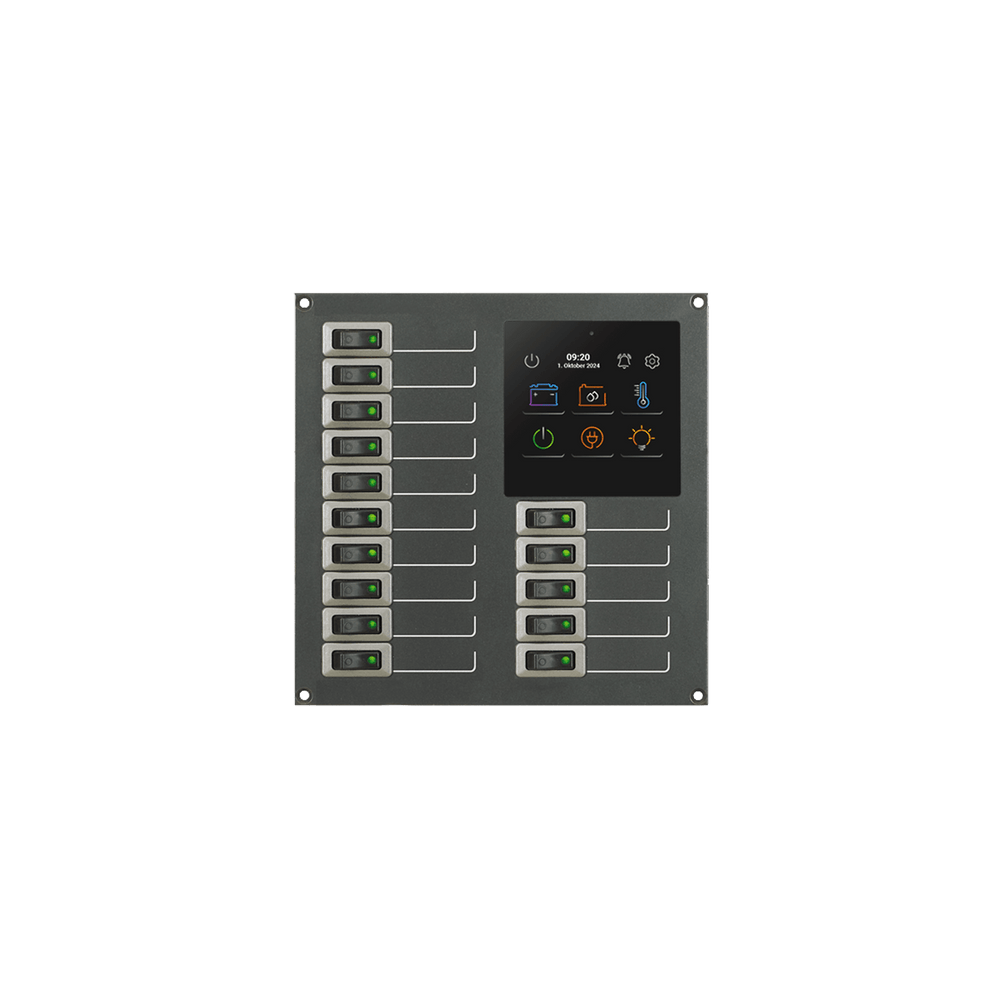

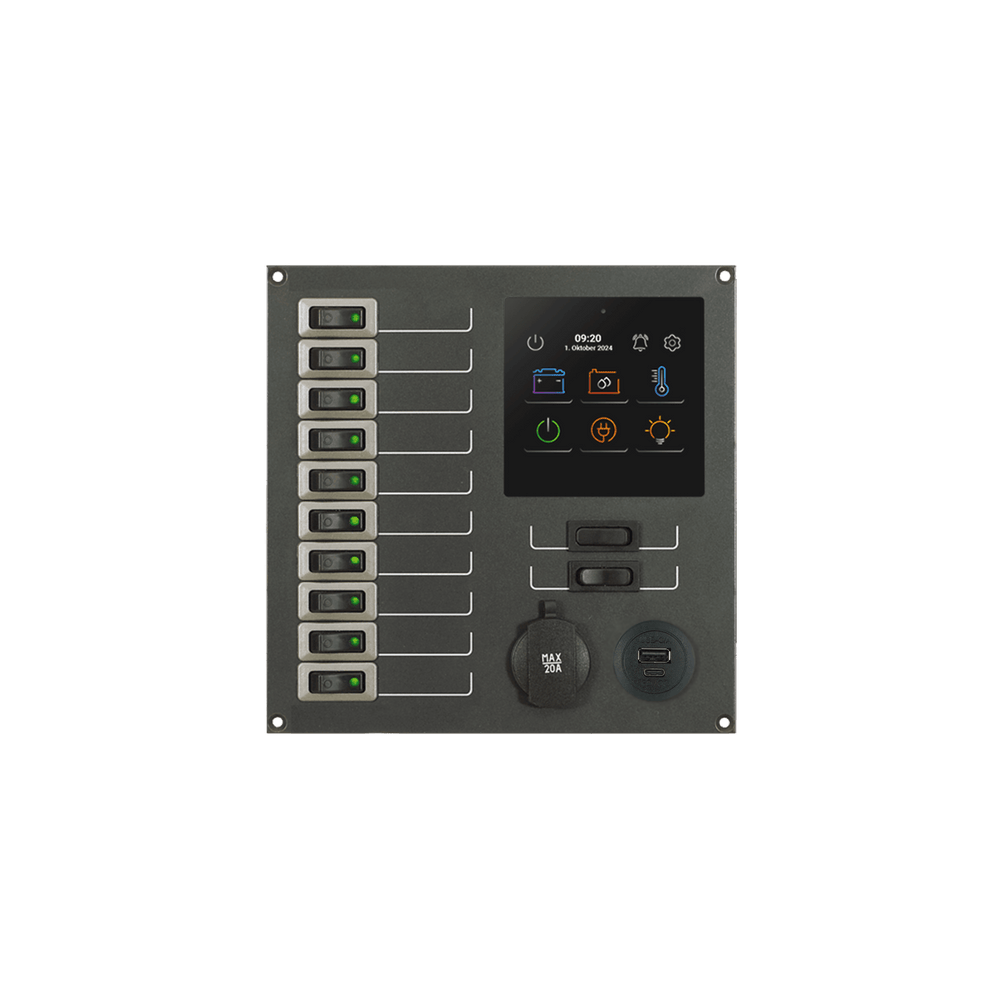

Die Serie 200 ist die vielseitigste und beliebteste philippi-Schalttafel. Wipp-Schutzschalter E-T-A 3130 (Standard 10 A) mit unbeeinflussbarer Fehlerauslösung sorgen für maximale Betriebssicherheit. Mit bis zu 24 Stromkreisen und direkter Integration von Batteriemonitoren, Tankmonitoren, P-Bus-Systemmonitoren, DC-Steckdosen und USB-Ladesteckdosen ist sie die vollständige Schaltzentrale für anspruchsvolle Bordnetze. Auch in zweipoliger Ausführung (2p) für Aluminium- und Stahlschiffe erhältlich. Alle Modelle sind durch aufeinander abgestimmte Abmessungen kombinier- und erweiterbar.

Serie 700 – Wasserdicht, IP 66, für den Außenbereich

Die Serie 700 ist die einzige philippi-Schalttafel für den Außenbereich. Wasserdichte Wipp-Schutzschalter E-T-A 3131 mit IP-66-Schutzart und integrierter LED-Nachtbeleuchtung machen sie zur ersten Wahl für Cockpit, Plicht und Flybridge. Die Schaltwippen werden separat bestellt – mit individuell eingelaserten Symbolen für jeden Stromkreis, UV- und salzwasserbeständig. Erhältlich mit 3 bis 5 Stromkreisen, optional mit USB-Doppel-Ladesteckdose, zündsicher für Boote mit Benzinmotor.

Individuelle Bestückung und Sonderanfertigungen

Keine Schalttafel von der Stange muss Ihren Anforderungen entsprechen – philippi fertigt auf Wunsch vollständig individuelle Schalttafeln. Bestückung, Ampere-Werte, Abmessungen, integrierte Monitore und Steckdosen, Beschriftungssprache sowie einpolige oder zweipolige Ausführung können frei gewählt werden. Darüber hinaus werden Motorpanele, Außenbereich-Schalttafeln, komplette 230-V-Schaltschränke sowie volldigitale Schaltsysteme mit Touchbedienung für große Yachten und Schiffe geplant und gefertigt. Sprechen Sie uns an.

Die drei Serien im Vergleich

Häufig gestellte Fragen zu philippi Schalttafeln

Muss ich nach einem Kurzschluss die Sicherung tauschen?

Nein. Alle philippi Schalttafeln verwenden thermische Schutzschalter statt Schmelzsicherungen. Nach Behebung des Fehlers wird der betroffene Stromkreis einfach wieder aktiviert: bei der Serie 100 durch Drücken des Resetknopfes, bei Serie 200 und 700 durch erneutes Einschalten der Wippe. Werkzeug oder Ersatzteile sind nicht notwendig, und die Kontrollleuchte zeigt den betroffenen Kreis.

Wie bestimme ich die richtige Sicherungsgröße pro Stromkreis?

Die Sicherungsgröße richtet sich immer nach dem Querschnitt der zu schützenden Leitung, nicht nach der Leistung des Verbrauchers. Eine zu groß dimensionierte Sicherung schützt die Leitung nicht mehr zuverlässig. Alle philippi Schutzschalter sind auf Wunsch ohne Aufpreis in 4 A, 6 A, 8 A, 10 A, 12 A, 16 A und 20 A lieferbar; den passenden Wert ermittelt der Kabelkonfigurator.

Welche Serie eignet sich für den Außenbereich?

Ausschließlich die Serie 700. Sie hat wasserdichte Wipp-Schutzschalter E-T-A 3131 mit Schutzart IP 66, eine LED-Nachtbeleuchtung und UV- und salzwasserbeständige Schaltwippen mit eingelaserten Symbolen. Damit eignet sie sich für Cockpit, Plicht und Flybridge. Die Serien 100 und 200 sind nur für den geschützten Innenbereich ausgelegt, etwa am Navigationstisch oder im Schaltschrank.

Kann ich eine Schalttafel individuell anfertigen lassen?

Ja. philippi fertigt Schalttafeln vollständig nach Kundenwunsch: Bestückung, Ampere-Werte je Kreis, Abmessungen, integrierte Batterie-, Tank- und P-Bus-Monitore, Steckdosen, Beschriftungssprache sowie ein- oder zweipolige Ausführung. Auch Motorpanele, 230-V-Schaltschränke und volldigitale Schaltsysteme für große Yachten entstehen im eigenen Werk. Schicken Sie uns Ihre Anforderungen.

Sind die Serien untereinander kombinierbar?

Serie 100 und Serie 200 sind durch aufeinander abgestimmte Abmessungen horizontal und vertikal kombinier- und erweiterbar. Wer mit wenigen Stromkreisen beginnt, setzt später einfach eine weitere Tafel an, ohne die erste zu ersetzen. Leerplatten schließen freie Flächen. Die wasserdichte Serie 700 ist für den Außenbereich gedacht und wird separat eingebaut.
