Absicherung Hochstrom.
Hauptleitung, Winde und Wechselrichter sicher absichern.
Hauptleitungen, Ankerwinden, Bugstrahlruder und Wechselrichter brauchen eine Absicherung, die hohe Ströme führt und im Kurzschluss sicher trennt. philippi führt Bolzensicherungen SHB, Class-T-Sicherungen, ANL-, MEGA- und MIDI-Streifensicherungen mit passenden Sicherungshaltern sowie rücksetzbare Schutzschalter der Serie 8345, von 25 bis 600 A. Bei Lithium-Batterien sind am Pol nur SHB oder Class-T zulässig.
Alle Produkte. 33 Artikel.

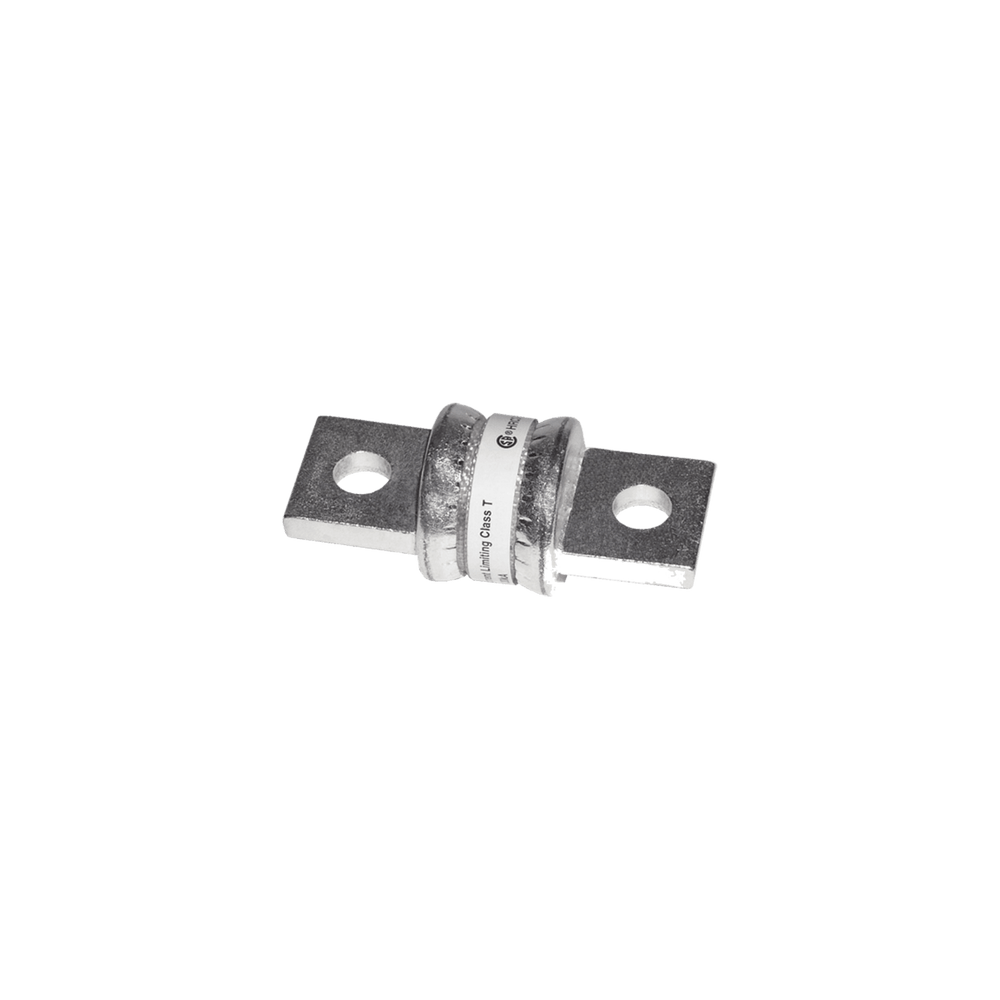

Blue Sea Class-T-Sicherungen 110–200 A
58,70 €

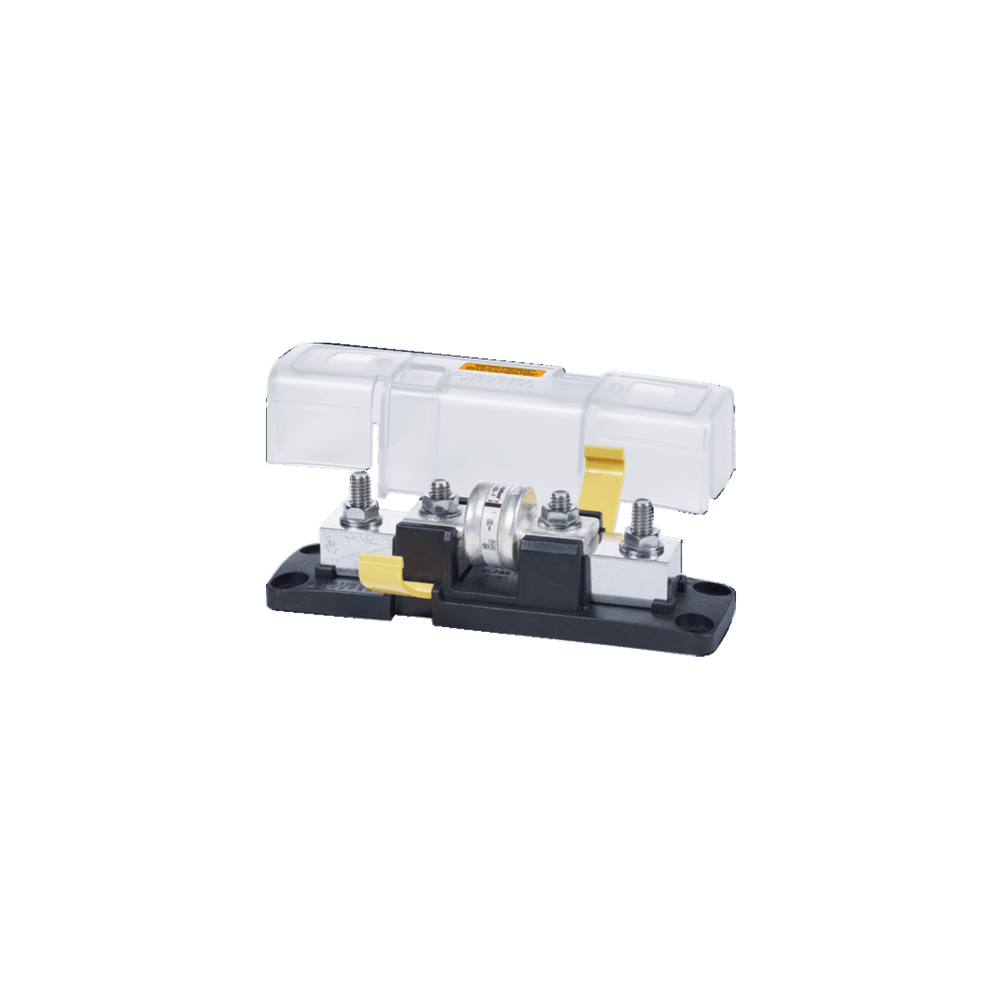

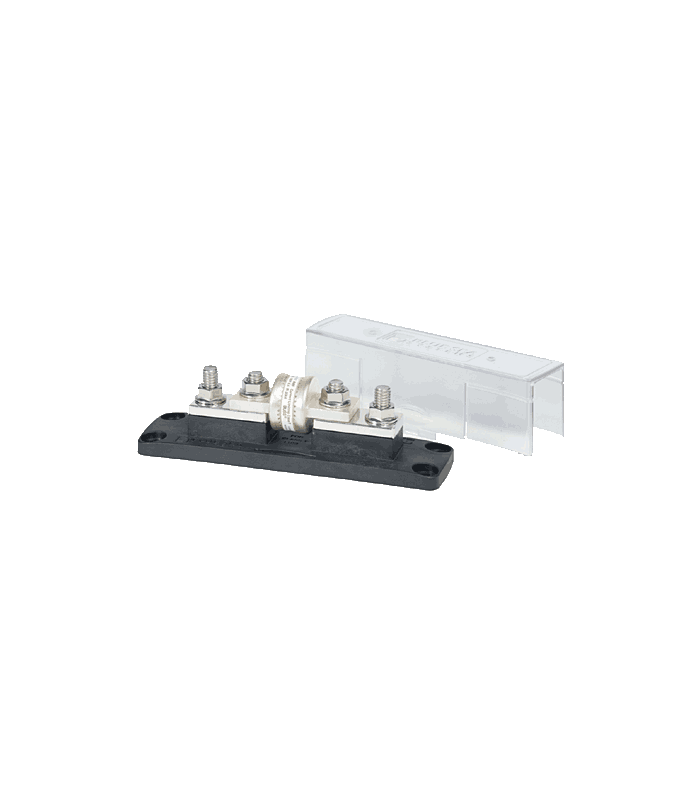

Blue Sea Class-T-Sicherungshalter 225–400 A (5/16")
114,24 €
Blue Sea Class-T-Sicherungshalter 225–400 A (3/8")
82,53 €

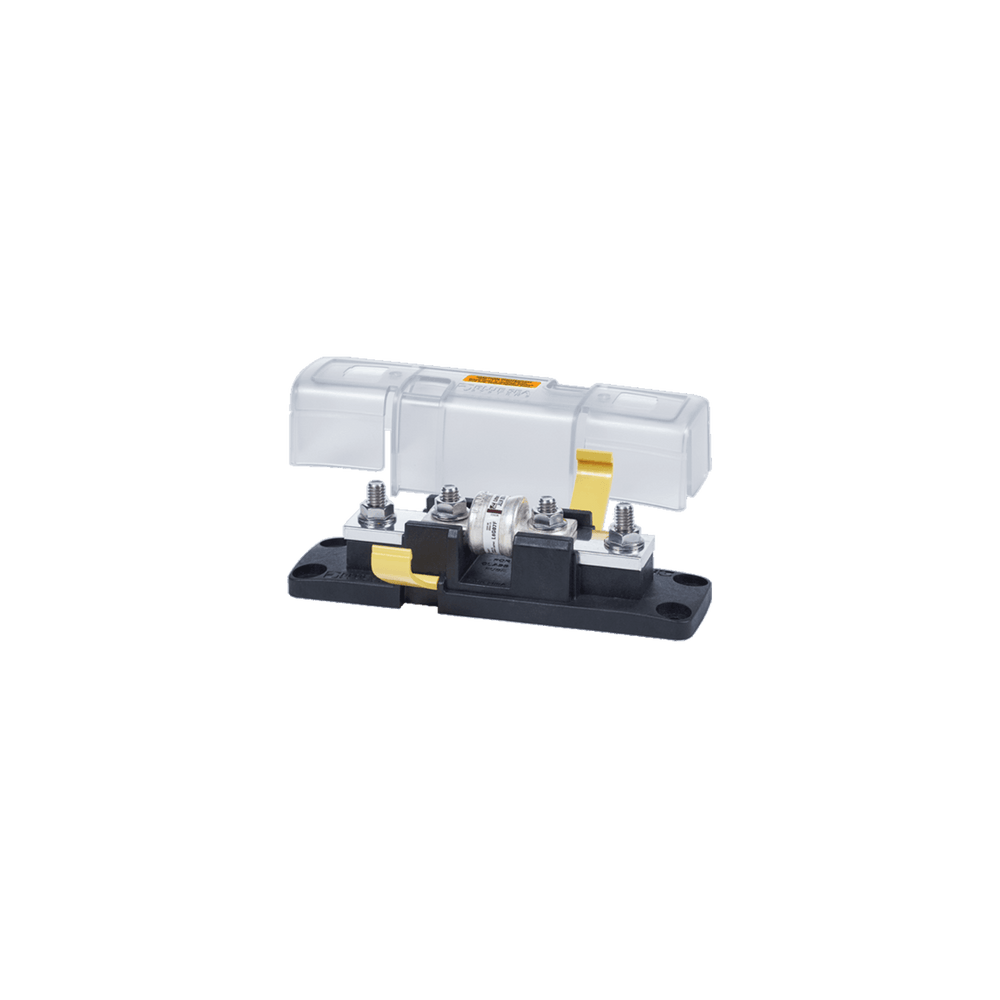

Blue Sea Class-T-Sicherungshalter 110–200 A
62,65 €
EGIS Class-T-Sicherungshalter 225–400 A, gekapselt
61,80 €
MRBF-Bolzensicherung SHB 30–300 A
15,51 €

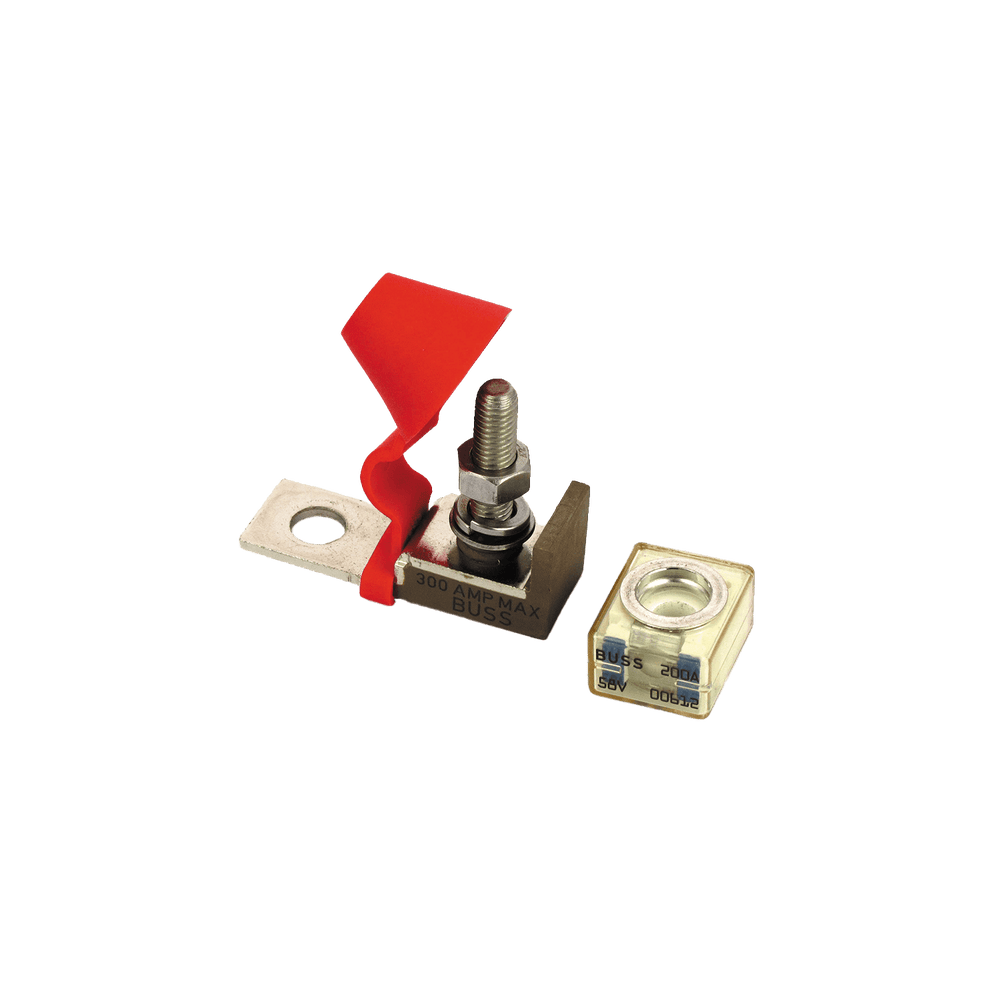

Blue Sea Abzweigbolzenhalter ABH 1
29,57 €

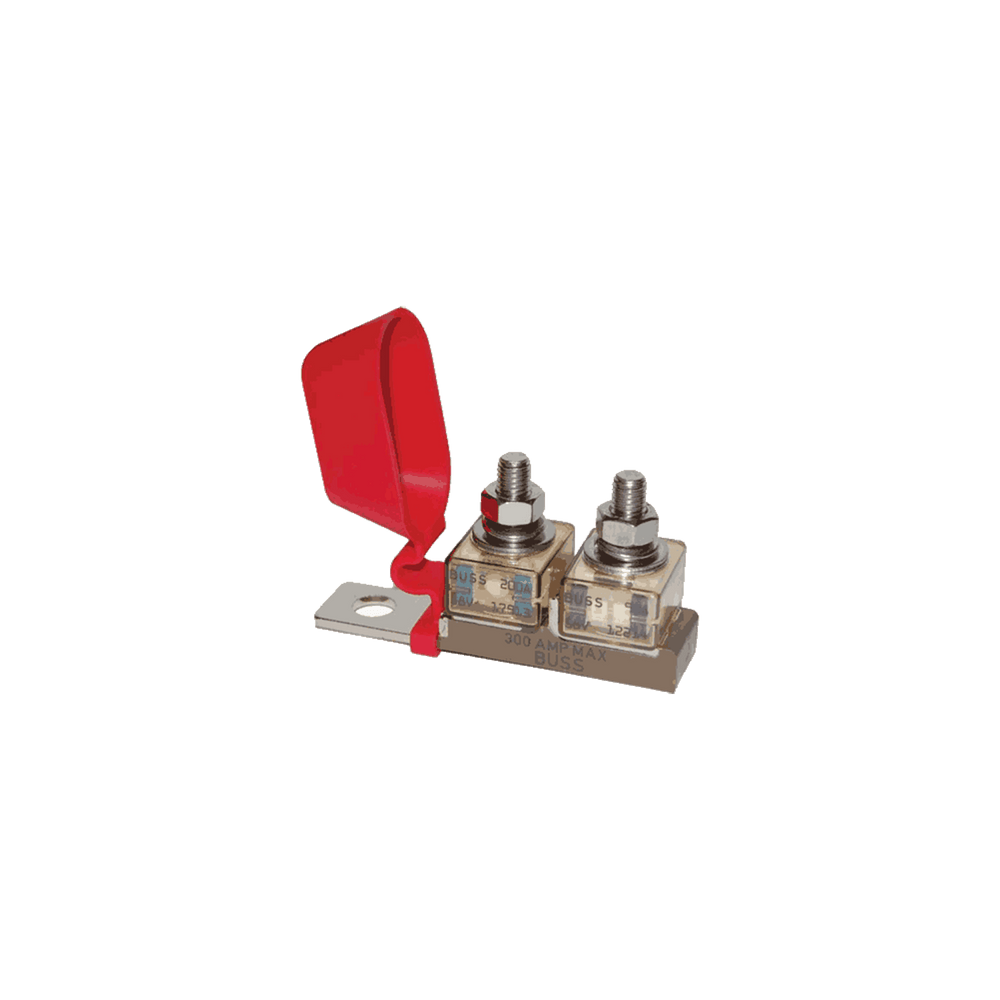

Blue Sea Abzweigbolzenhalter ABH 2
48,08 €
Blue Sea 3-fach Sicherungshalter für Bolzensicherung BS 5196
74,14 €
Blue Sea 3-fach Sicherungshalter für Bolzensicherung BS 5194
82,94 €
Streifensicherung STS (ANL) 35–500 A, Keramik
ab 9,70 €

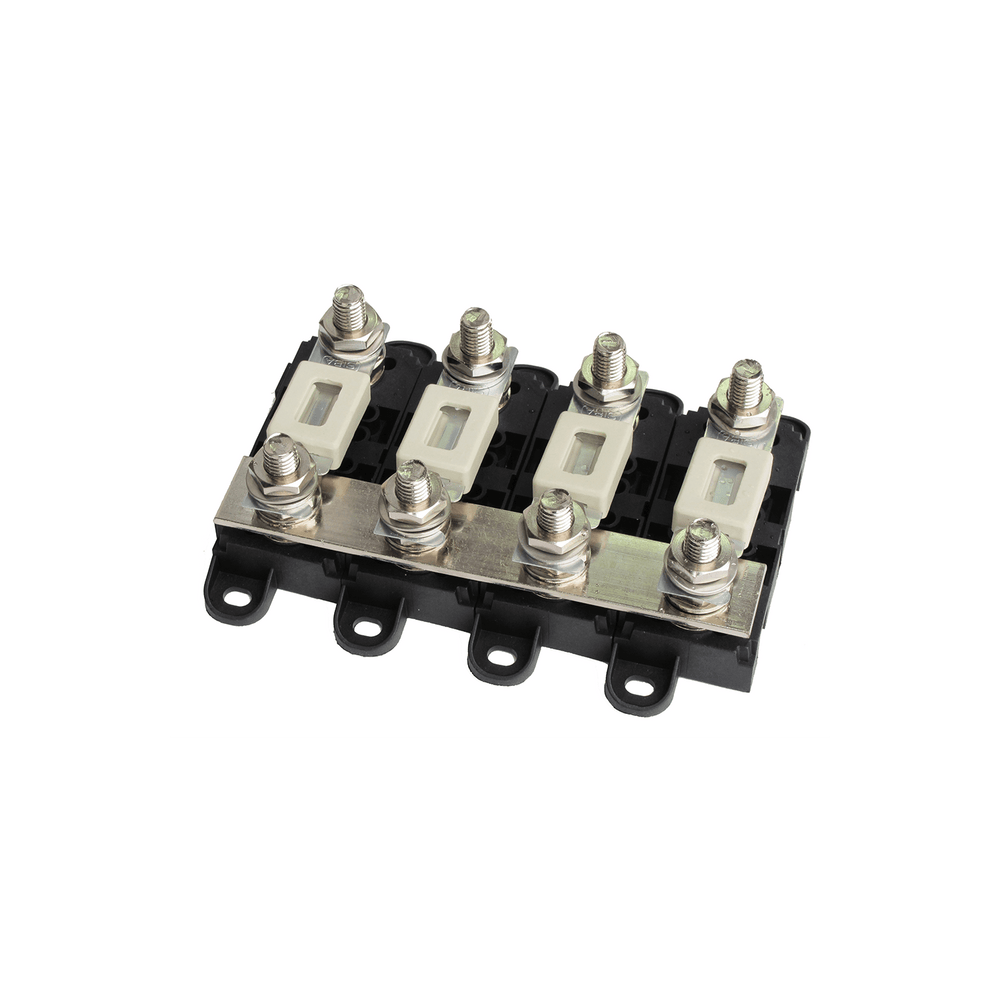

ANL-Sicherungshalter SHD 1 für Streifensicherung STS
ab 24,50 €

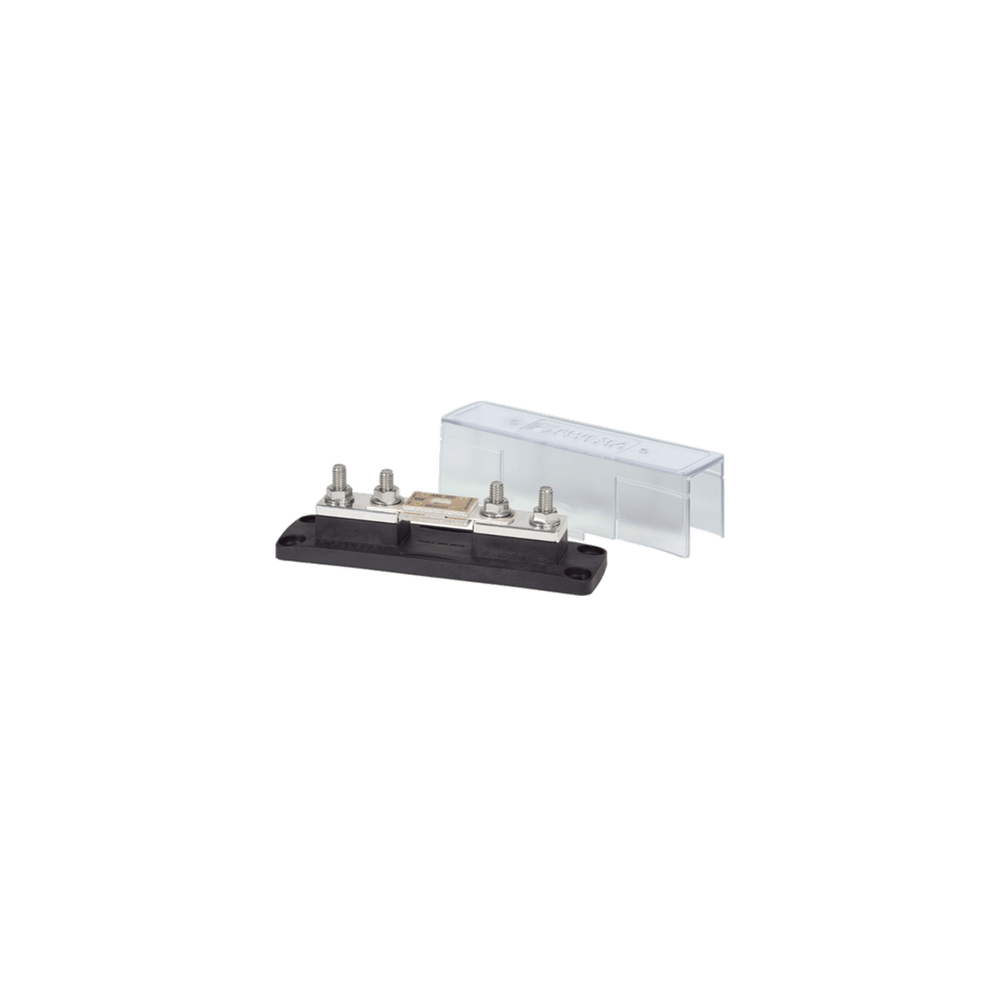

Blue Sea Sicherungshalter für ANL / STS Streifensicherungen bis 750 A
72,41 €
Blue Sea Sicherungshalter für ANL / SHS Streifensicherungen bis 300 A
35,64 €

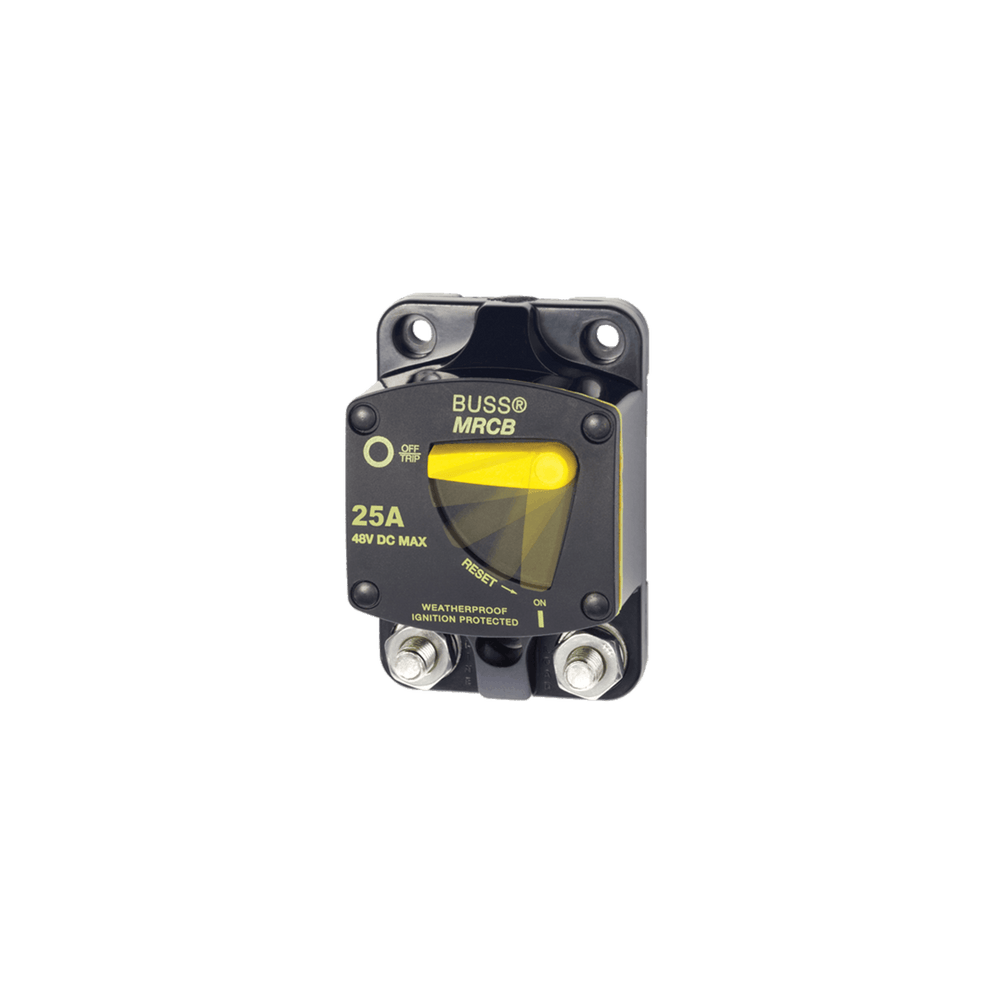

Blue Sea Einbau-Schaltsicherungsautomat MRCE 25A-200A
ab 110,46 €

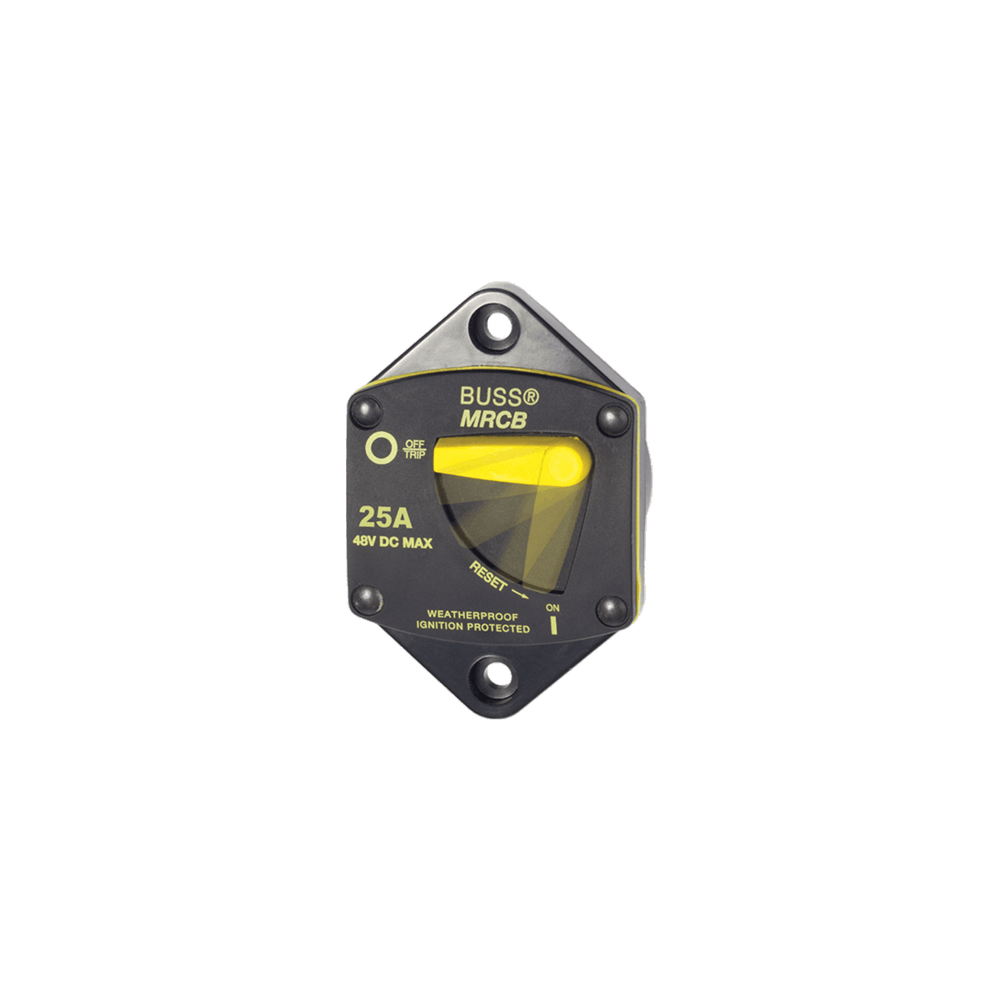

Blue Sea Einbau-Schaltsicherungsautomat MRCB 25A-200A
ab 110,46 €

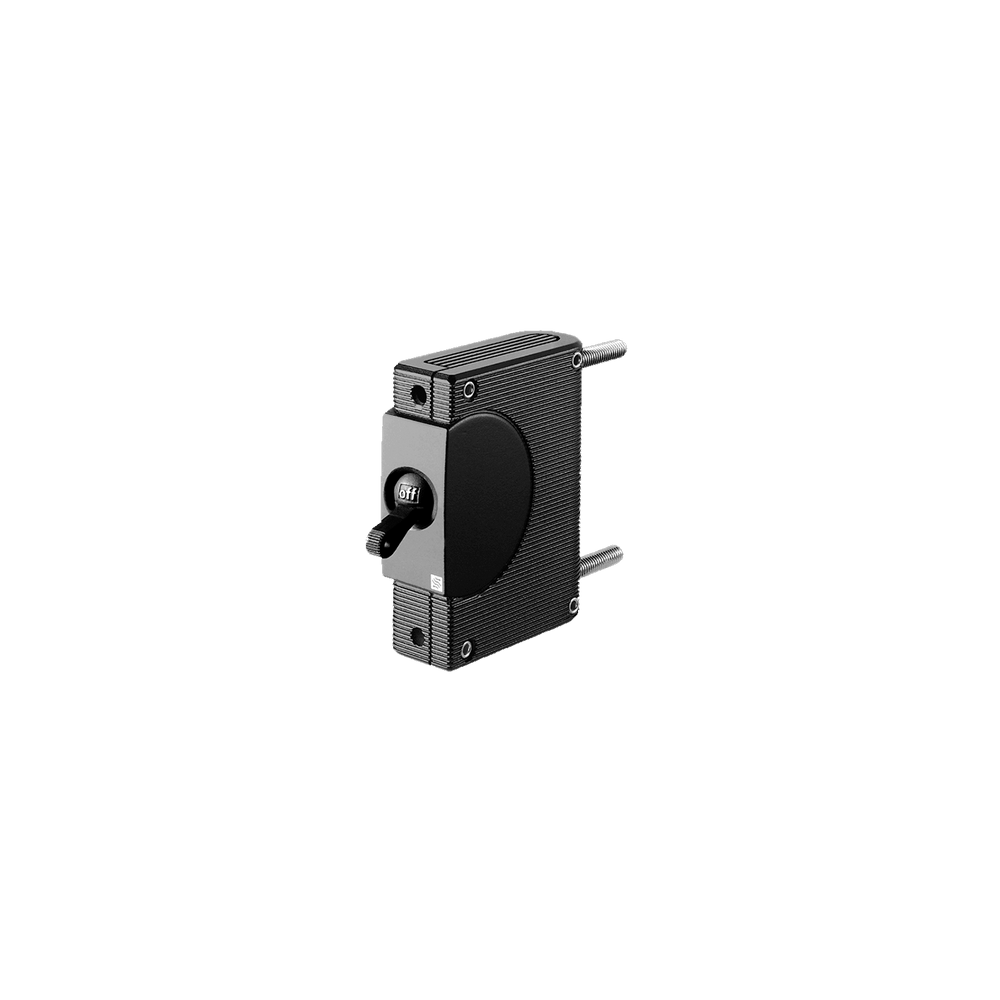

E-T-A Leistungsschutzschalter 8345-C01A-U3T1, 40–160 A
ab 87,90 €
Blue Sea Hochstrom-Sicherungsautomat TCB
72,41 €
Montagepanel MPE 112 für E-T-A Leistungsschutzschalter 8345
29,00 €
Panel MPE TCP für Schutzschalter TCP
16,00 €

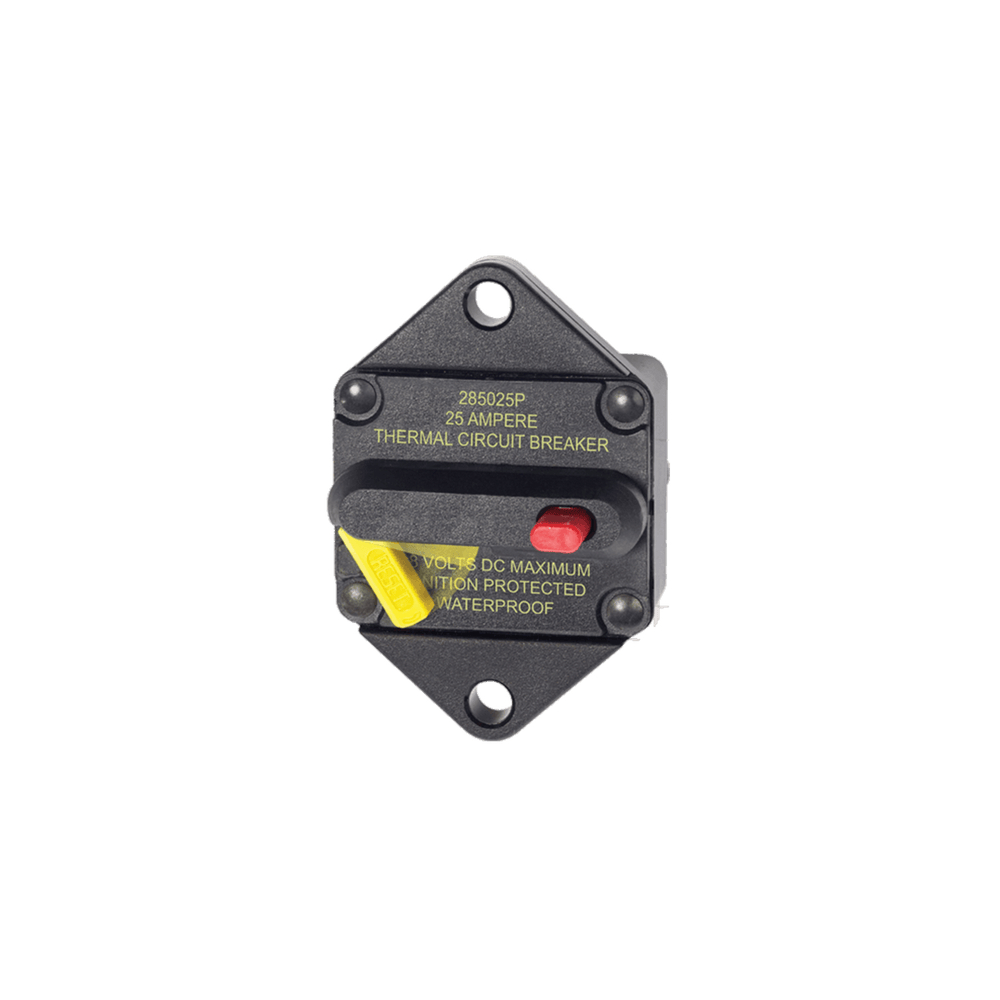

Blue Sea Einbausicherungsautomat TCP für Panelmontage 25A-150A
72,41 €

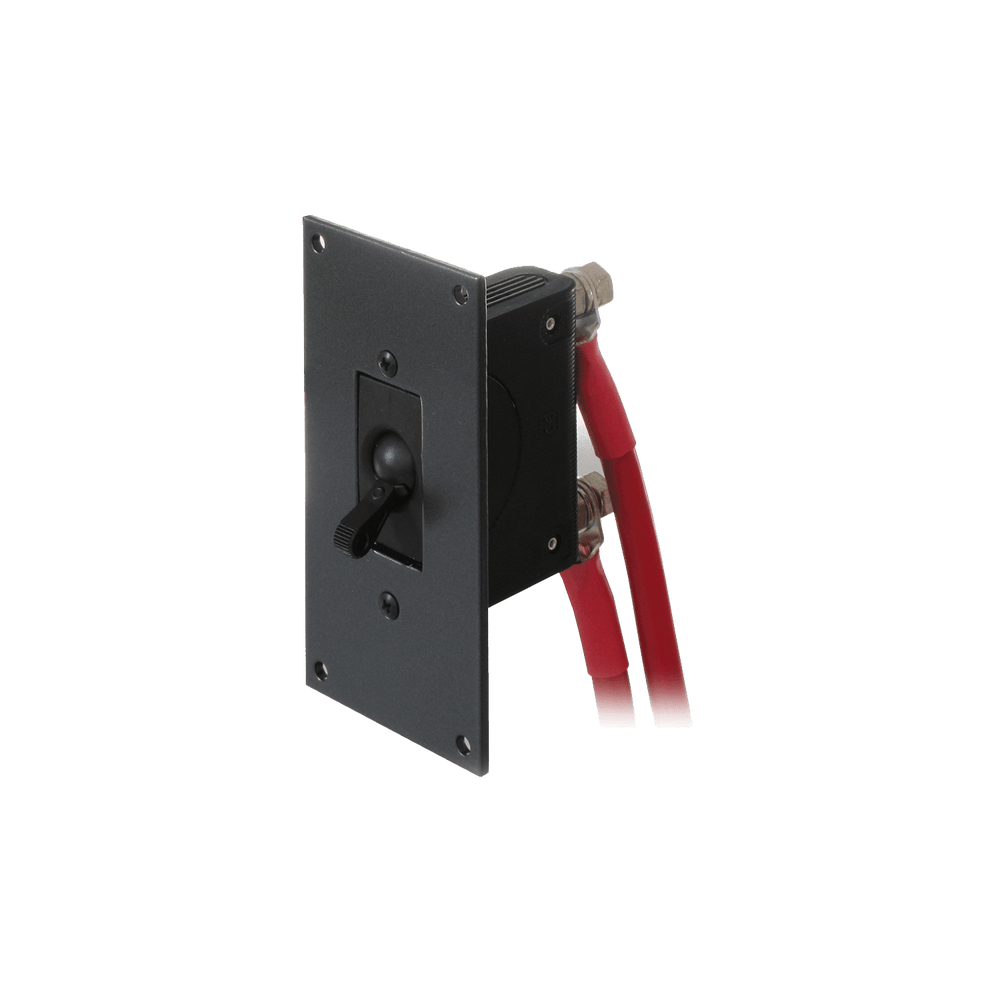

Montagepanel MPE 110 für E-T-A Leistungsschutzschalter 8345
23,00 €

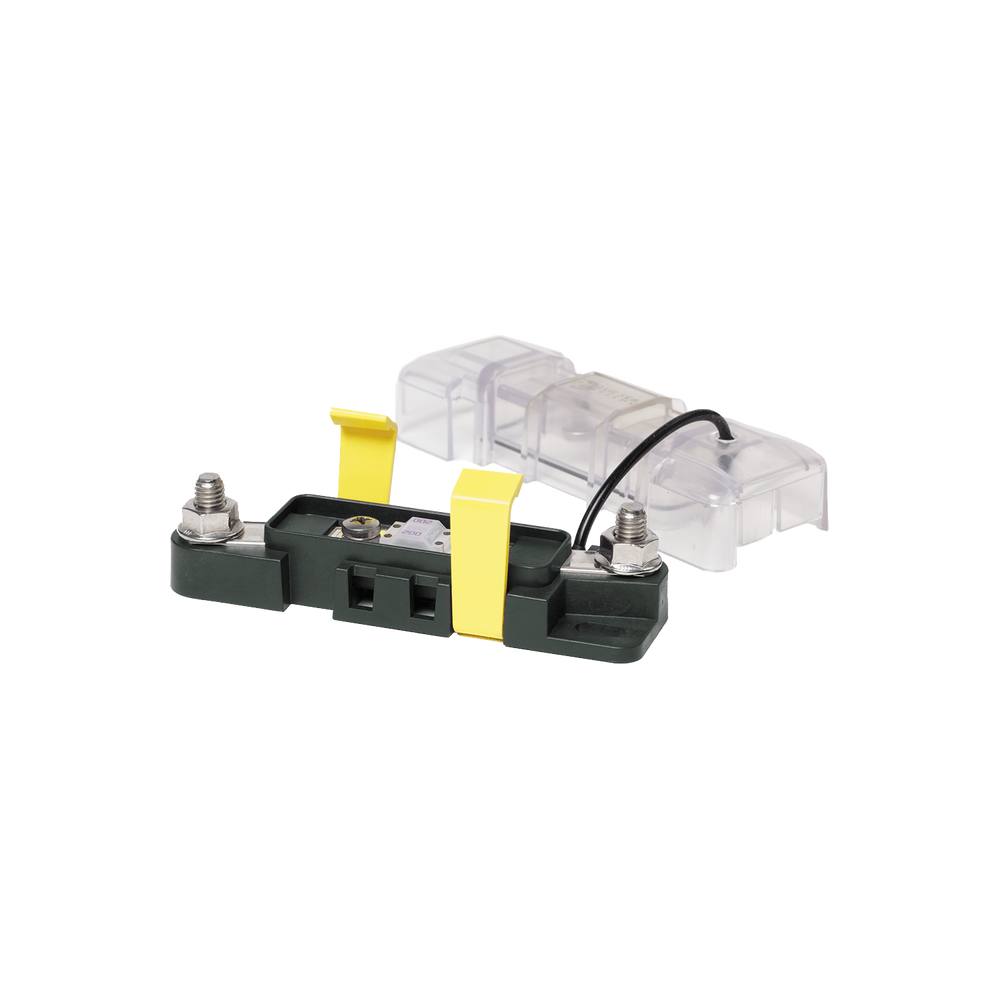

Blue Sea Sicherungshalter für MIDI Sicherungen SHN
49,74 €
MIDI-Streifensicherung STM 30–125 A
4,20 €Hochstromsicherungen für Hauptleitungen, Winden und Wechselrichter – für Boot, Yacht und Expeditionsfahrzeug
Hauptleitungen, Ankerwinden, Bugstrahlruder und Wechselrichter brauchen eine Absicherung, die hohe Ströme führt und im Kurzschluss sicher trennt. philippi führt dafür Bolzensicherungen SHB, Class-T- und Streifensicherungen mit passenden Haltern sowie rücksetzbare Schutzschalter, von 25 A bis 600 A. Hochstromsicherungen und Halter gibt es hier ab 4,20 €.
Kurz erklärt: Die Hauptsicherung gehört so nah wie möglich an den Pluspol, höchstens 17,8 cm entfernt (ABYC E-11). Bei Lithium-Batterien sind am Pol nur die Bolzensicherung SHB oder Class-T zulässig.
Die richtige Kategorie: Für einen einzelnen Stromkreis Sicherungen & Schutzschalter. Für mehrere Stromkreise in einem Block Sicherungsverteiler. Für die Hauptsicherung an der Batterie und hohe Ströme Absicherung Hochstrom.
Welche Sicherung zu Ihrem Querschnitt passt, rechnet der Kabelkonfigurator in einem Schritt. Den Überblick über alle Bauformen gibt die Seite Sicherungen am Boot.
Die Produkte im Überblick

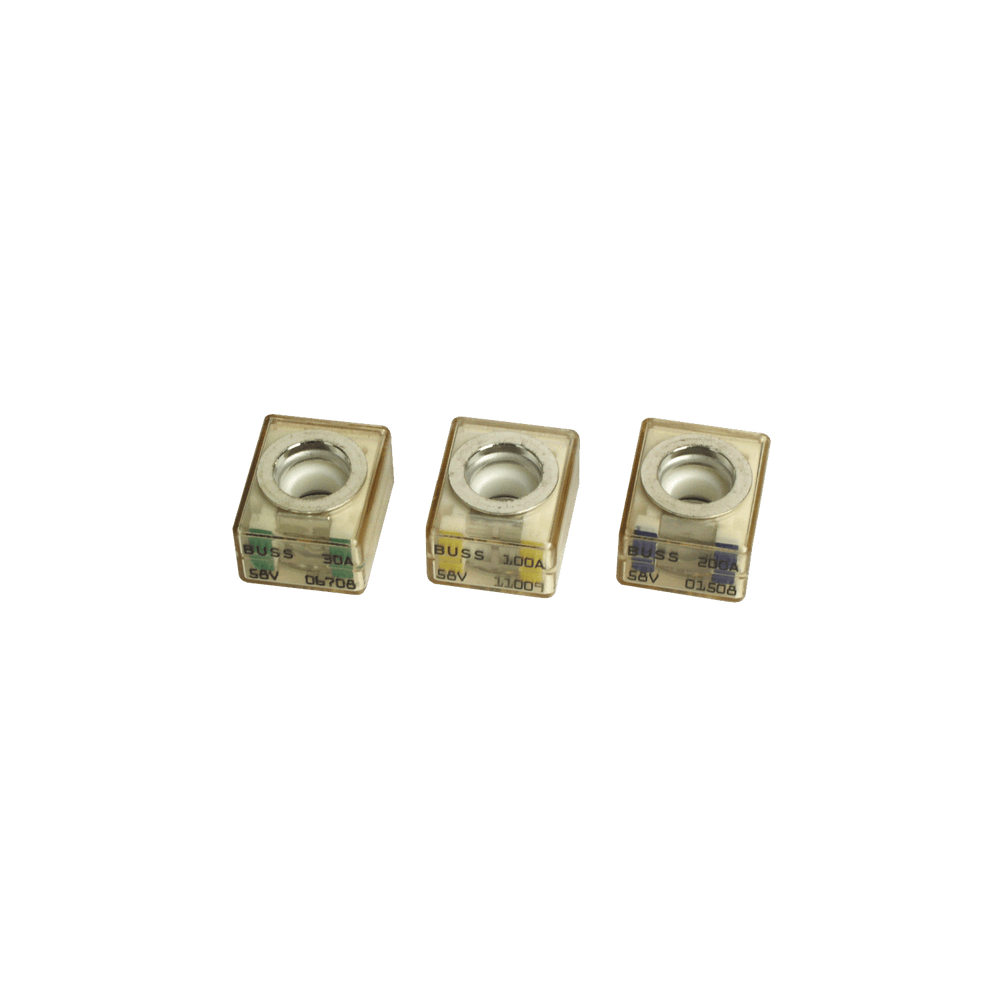

- Bolzensicherung SHB (MRBF): 30 bis 300 A, 5/16"-Bolzen (8-mm-Loch), DC 58 V, 10 kA Abschaltvermögen. Auf dem Halter ABH 1 direkt am Batteriepol oder im 3-fach-Halter BS 5196 (bis 300 A) nahe am Pol.
- Class-T-Sicherungen: 20.000 A Abschaltvermögen bei 125 V DC, Halter für 110 bis 200 A und 225 bis 400 A, Sicherungen bis 600 A. Die Hauptsicherung großer Lithium-Bänke.
- Streifensicherung STS mit Halter SHD: Keramikgehäuse mit Sichtfenster, Anschluss M10. Bewährt und günstig für Hauptleitungen bei Blei, AGM und Gel.

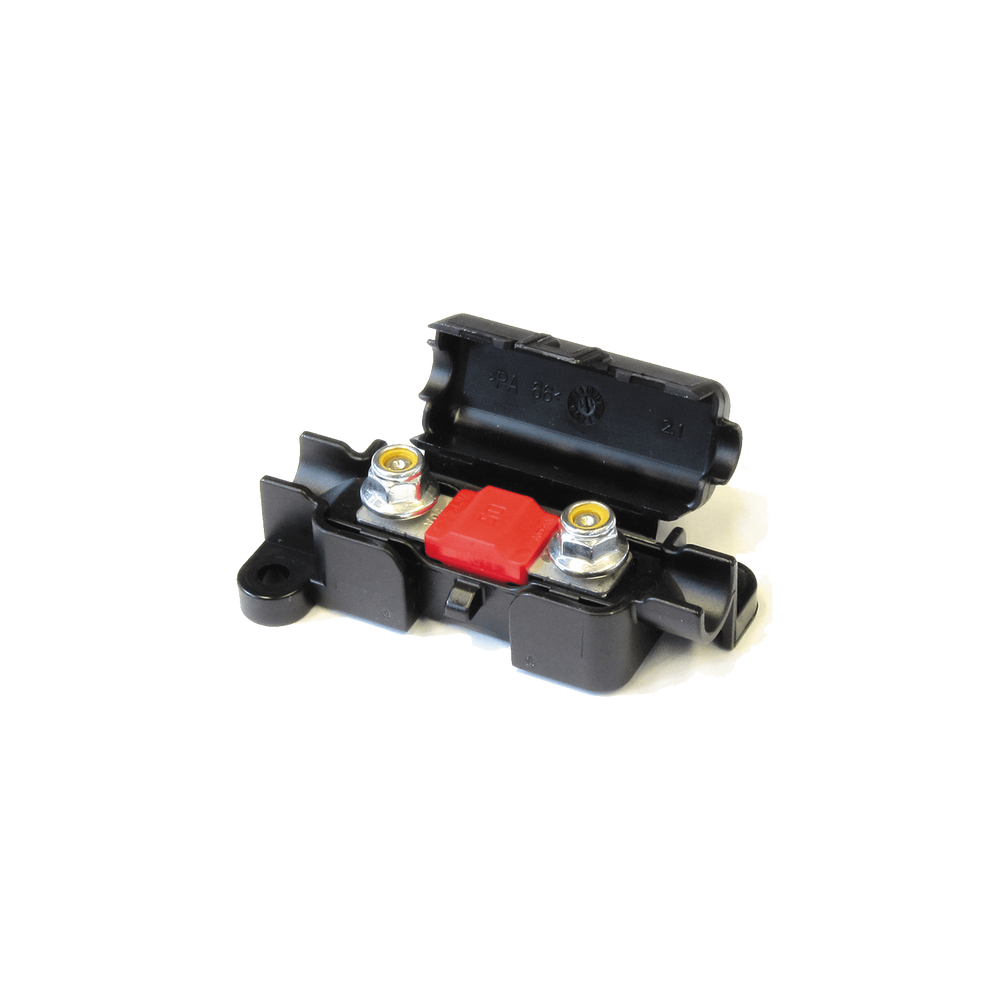

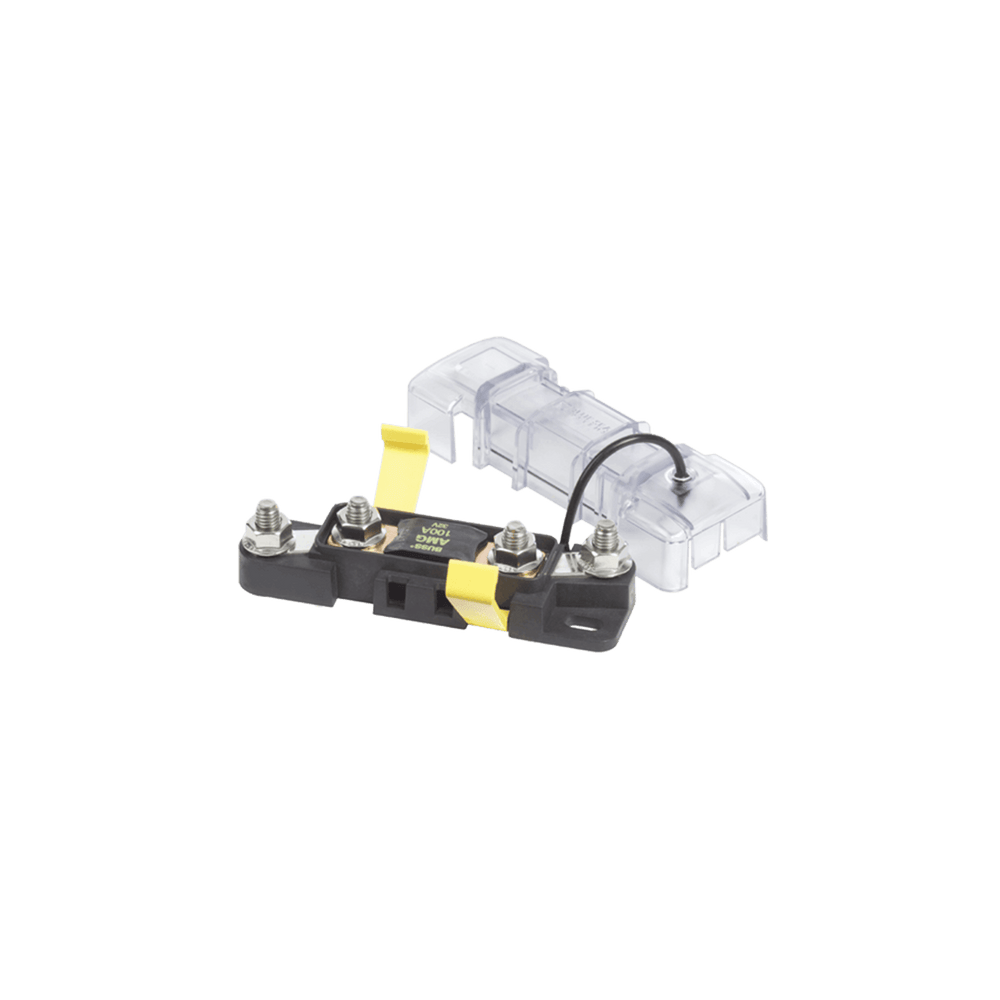

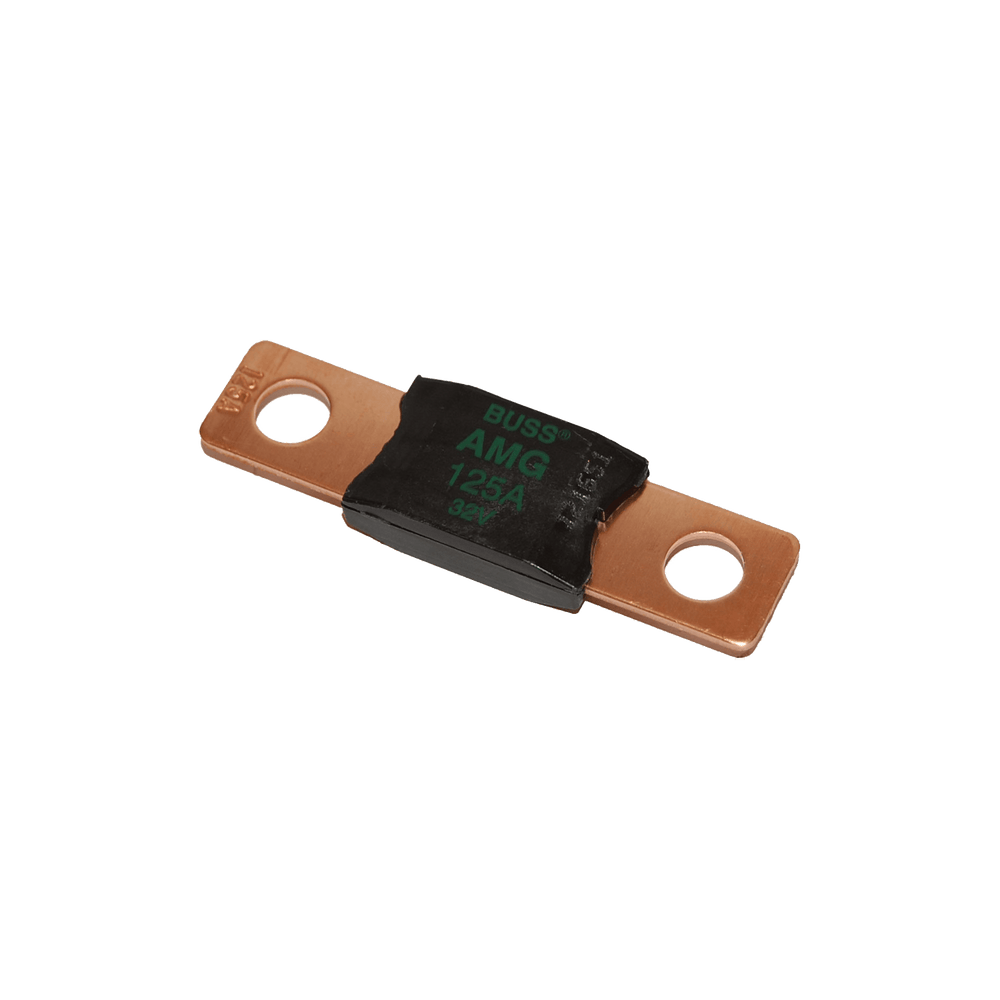

- ANL-, MEGA- und MIDI-Sicherungen mit Halter: Sicherungshalter für ANL-Sicherungen bis 300 A und bis 750 A (32 V DC, transparente Abdeckung), MEGA-Streifensicherung FSM 100 bis 300 A (48 V DC, 1.000 A Schaltvermögen) im Halter SH 7721, MIDI-Streifensicherung STM 30 bis 125 A (32 V DC) in den Haltern SHM 1 (bis 50 A) und SHN (bis 125 A). SH 7721 und SHN sind zündgeschützt nach ISO 8846 und IP 66.
- Schutzschalter Serie 8345: hydraulisch-magnetisch, 40 bis 160 A, DC 80 V, Auslösung unabhängig von der Umgebungstemperatur. Schaltet und sichert in einem Gerät, ideal für Ankerwinden.

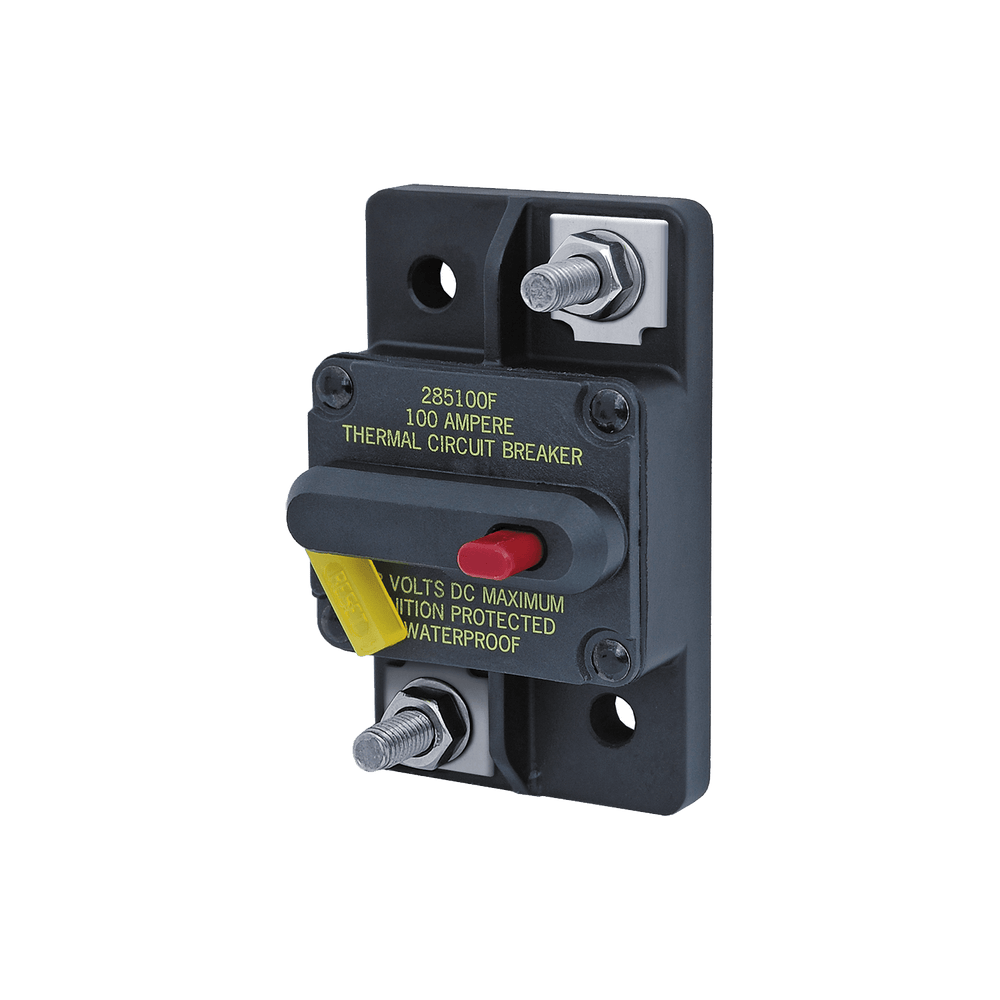

- Hochstrom-Sicherungsautomat TCB: 25 bis 100 A, DC 48 V, IP 67, mit Handbetätigung. Nicht für Startermotoren.
Welche Absicherung für welchen Einsatz?
| Einsatz | Empfehlung |
|---|---|
| Hauptsicherung an Lithium-Batterie | SHB auf ABH 1 oder Class-T |
| Hauptsicherung an Blei, AGM, Gel | SHB, Streifensicherung STS oder MEGA |
| Mehrere Abgänge nahe am Pol | 3-fach-Halter BS 5196 mit SHB |
| Wechselrichter | Class-T bei Lithium, sonst STS oder SHB |
| Ankerwinde, Bugstrahlruder | Schutzschalter Serie 8345 |
| Feuchter Einbauort bis 100 A | Sicherungsautomat TCB (IP 67) |
Häufige Fragen. Kurz beantwortet.
Was ist eine Hochstromsicherung?
Eine Hochstromsicherung schützt Leitungen mit großen Strömen, etwa die Hauptleitung von der Batterie, die Ankerwinde, das Bugstrahlruder oder den Wechselrichter, und trennt im Kurzschluss sicher. Im Sortiment sind Bolzensicherungen SHB (MRBF, 30–300 A), Class-T-Sicherungen (110–600 A), Streifensicherungen STS (35–500 A), MEGA-Sicherungen FSM (100–300 A), MIDI-Sicherungen sowie rücksetzbare Schutzschalter MRCB/MRCE bis 200 A.
Wie weit darf die Hauptsicherung vom Pluspol entfernt sein?
Höchstens 17,8 cm nach ABYC E-11, besser direkt am Pol. Das Leitungsstück zwischen Pol und Sicherung ist im Kurzschluss ungeschützt. Deshalb sitzt die Bolzensicherung SHB auf dem Halter ABH 1 direkt auf dem Batteriepol; für mehrere Abgänge nahe am Pol gibt es den 3-fach-Halter BS 5196 bis 300 A.
Welche Absicherung brauche ich bei Lithium-Batterien?
Am Pol nur die Bolzensicherung SHB mit 10 kA oder eine Class-T-Sicherung mit 20 kA Abschaltvermögen. Lithium-Bänke liefern im Kurzschluss sehr hohe Ströme, die andere Bauformen nicht sicher trennen. Für große Lithium-Bänke und Wechselrichter ist Class-T die Hauptsicherung, mit Haltern für 110 bis 200 A und 225 bis 400 A.
Schutzschalter oder Sicherung?
Ein hydraulisch-magnetischer Schutzschalter der Serie 8345 (40 bis 160 A) lässt sich nach der Auslösung zurücksetzen und ersetzt Hauptschalter und Sicherung in einem Gerät, etwa an der Ankerwinde. Schmelzsicherungen wie SHB, STS oder Class-T sind günstiger und kompakter, müssen nach einer Auslösung aber getauscht werden.
