Sammelschienen & Bolzen – professionelle Stromverteilung für Bordnetze und Fahrzeuge
Sammelschienen und Bolzen sind das Rückgrat jeder professionellen Bordinstallation. Sie verbinden Batterien, Hauptschalter, Sicherungen und Verbraucher zu einem strukturierten, zuverlässigen Gleichstrom-Verteilsystem – in 12-, 24- und 48-V-Bordnetzen auf Booten, Yachten, Wohnmobilen, Expeditions- und Sonderfahrzeugen. Das Sortiment umfasst Kupfer-Sammelschienen, Stromverteiler, Durchführungsbolzen und Verbinderblöcke – von philippi und von Blue Sea Systems, für Ströme von wenigen Ampere bis 1000 A.
Kurz erklärt: Sammelschienen bündeln mehrere Kabelabgänge an einem gemeinsamen Potenzial – Plus oder Minus – und sorgen so für eine saubere, übersichtliche und normgerechte Stromverteilung ohne unnötige Verbindungspunkte. Wie Sie die passende Schiene auswählen und richtig verbauen, erklärt der Ratgeber Sammelschiene für Boot & Camper.
Warum Sammelschienen statt Einzelverkabelung?
In professionellen Bordnetzen werden Sammelschienen eingesetzt, um mehrere Verbraucher, Batteriezuleitungen oder Rückleitungen an einem gemeinsamen Punkt zu verbinden. Die Vorteile gegenüber direkter Einzelverkabelung: minimierte Übergangswiderstände durch massive Kupferleiter, übersichtliche und wartungsfreundliche Installation, geringere Brandgefahr durch strukturierte Kabelführung sowie die Erfüllung der Anforderungen der DIN EN ISO 13297.
Alle Sammelschienen & Bolzen im Überblick

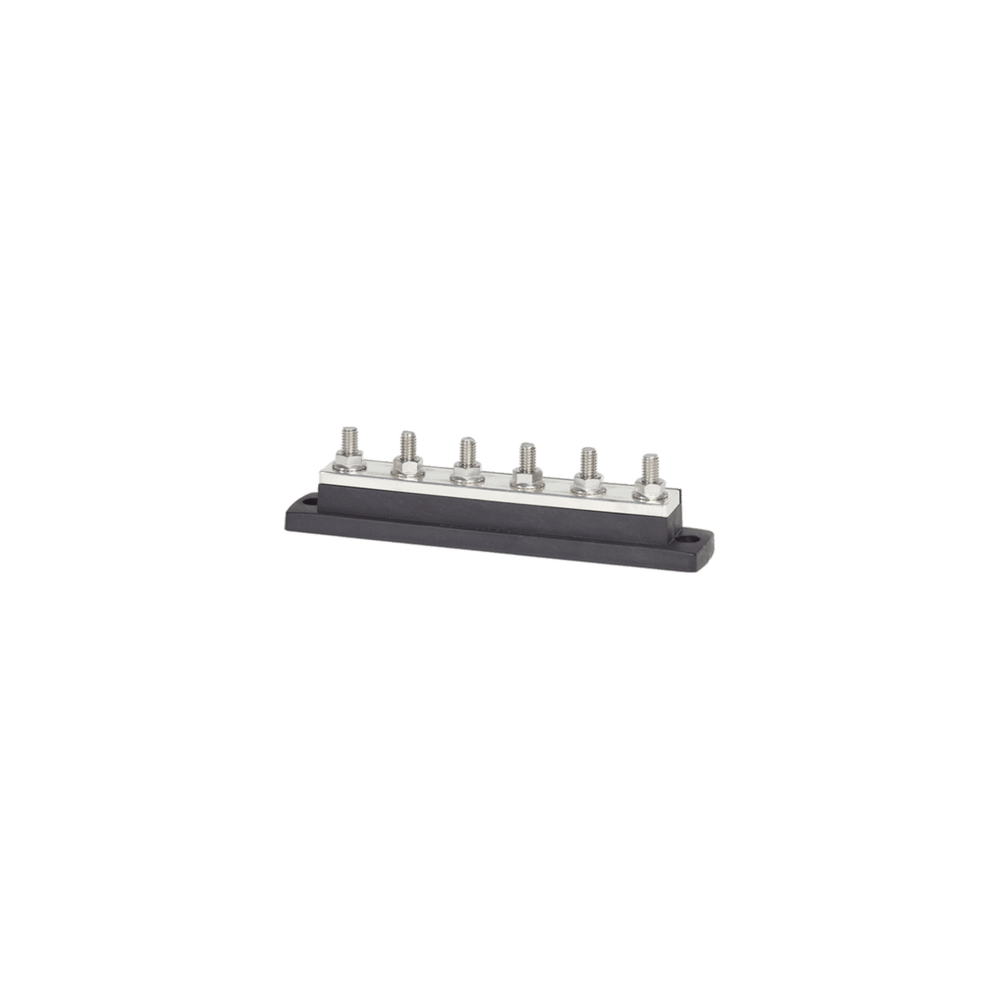

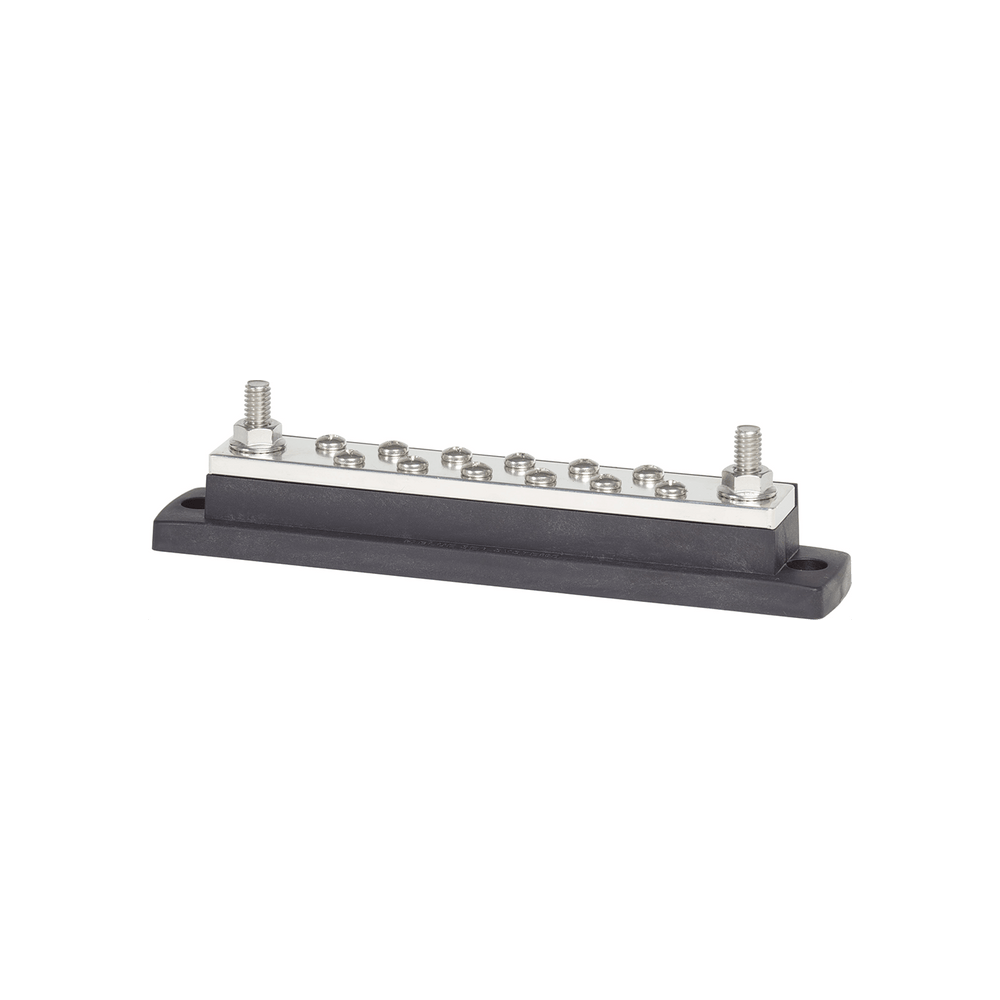

SMS-Serie – kompakte Sammelschienen für Klein- und Mittelanlagen

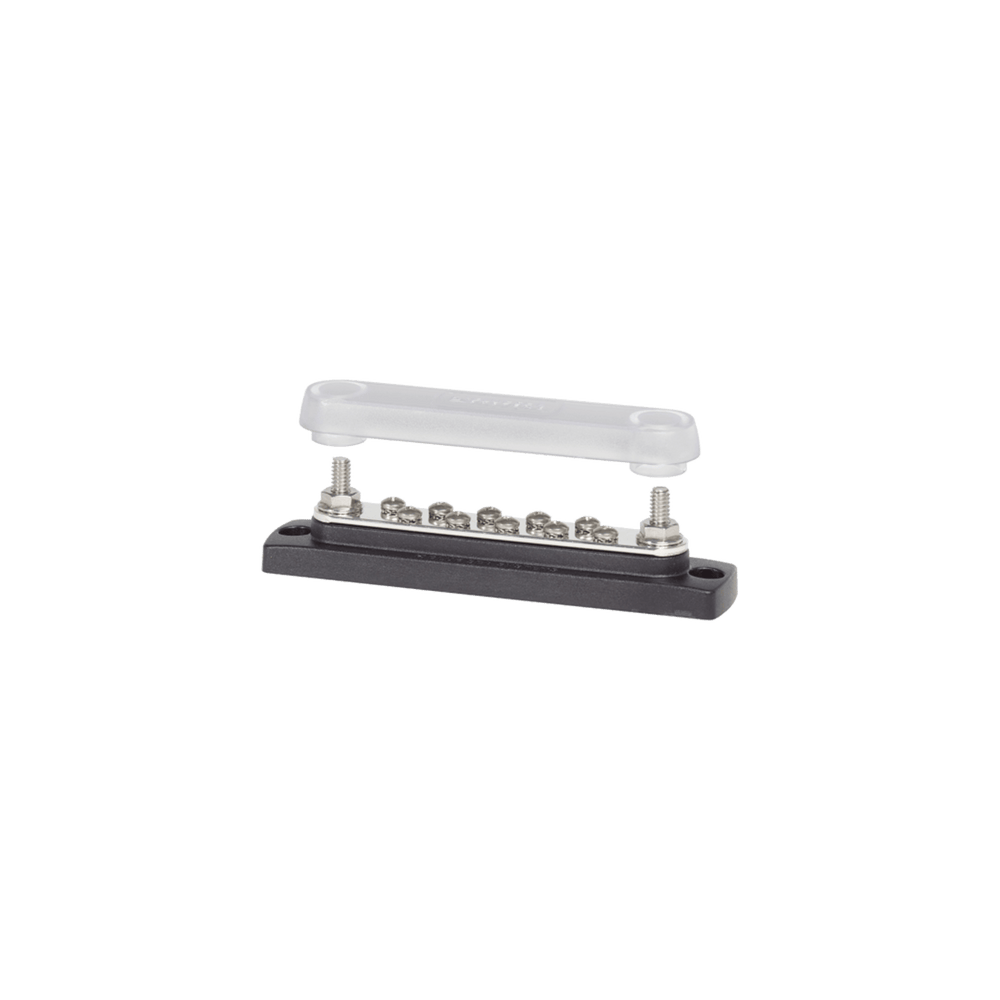

Die SMS-Sammelschienen sind die kompakte Standardlösung für kleinere Bordnetze und Minus-Verteilpunkte, in einfacher und doppelter Ausführung:
| Modell |
Aufbau |
Anschlüsse |
Typischer Einsatz |

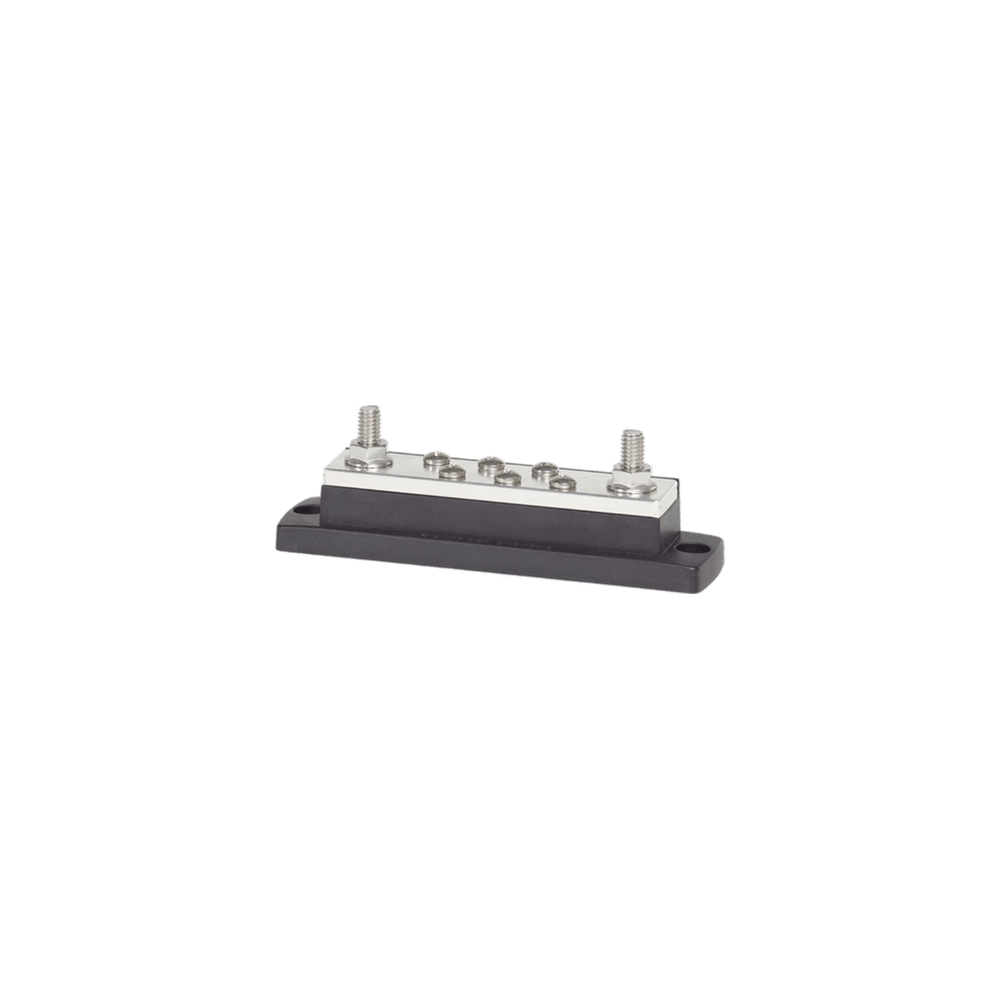

| SMS 7 |
Einfach |

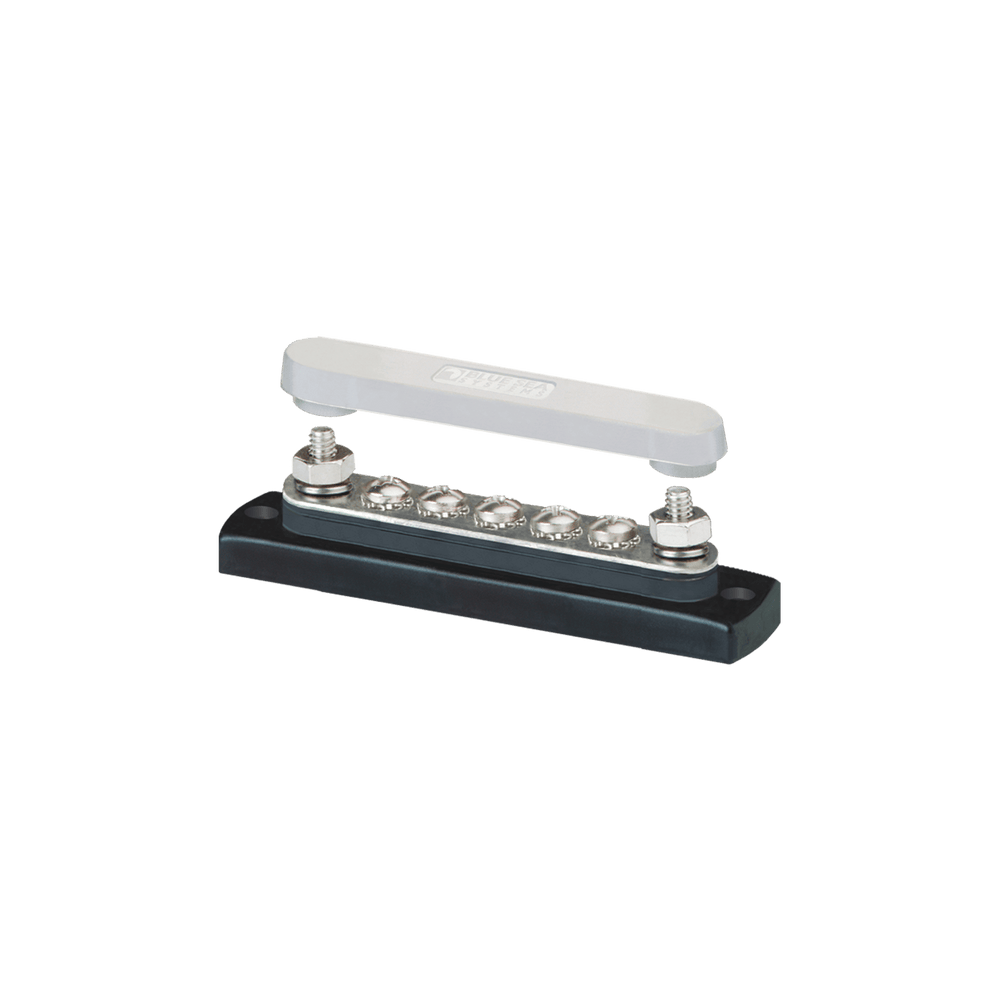

2 × Bolzen 5 mm, 5 × Schraube 4 mm |
Minus-Verteilung kleine Anlagen |
| SMS 14 |
Doppel |
2 × 2 Bolzen, 2 × 5 Schrauben |
Doppelte Minuspol-Verteilung |
| SMS 22 |
Einfach |

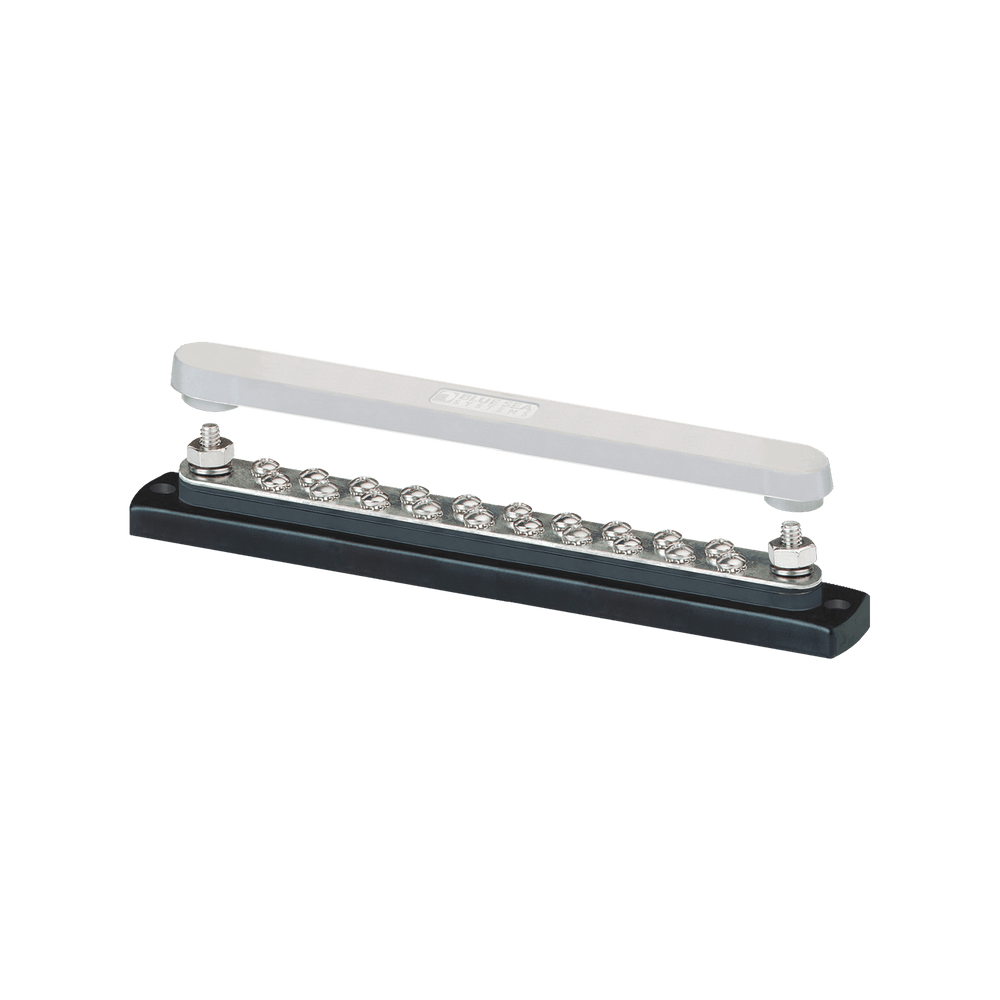

2 × Bolzen, 20 × Schraube |
Größere Verteilpunkte |
DualBus-Serie (Blue Sea Systems) – Plus und Minus in einer Einheit
Die DualBus-Sammelschienen ermöglichen den zweipoligen Anschluss von Verbrauchern an einer einzigen Einheit. Kupfer mit verzinnter Oberfläche, Spannungsbereich max. 48 V DC.
| Modell |
Aufbau |
Anschlüsse |
Dauerbelastung |

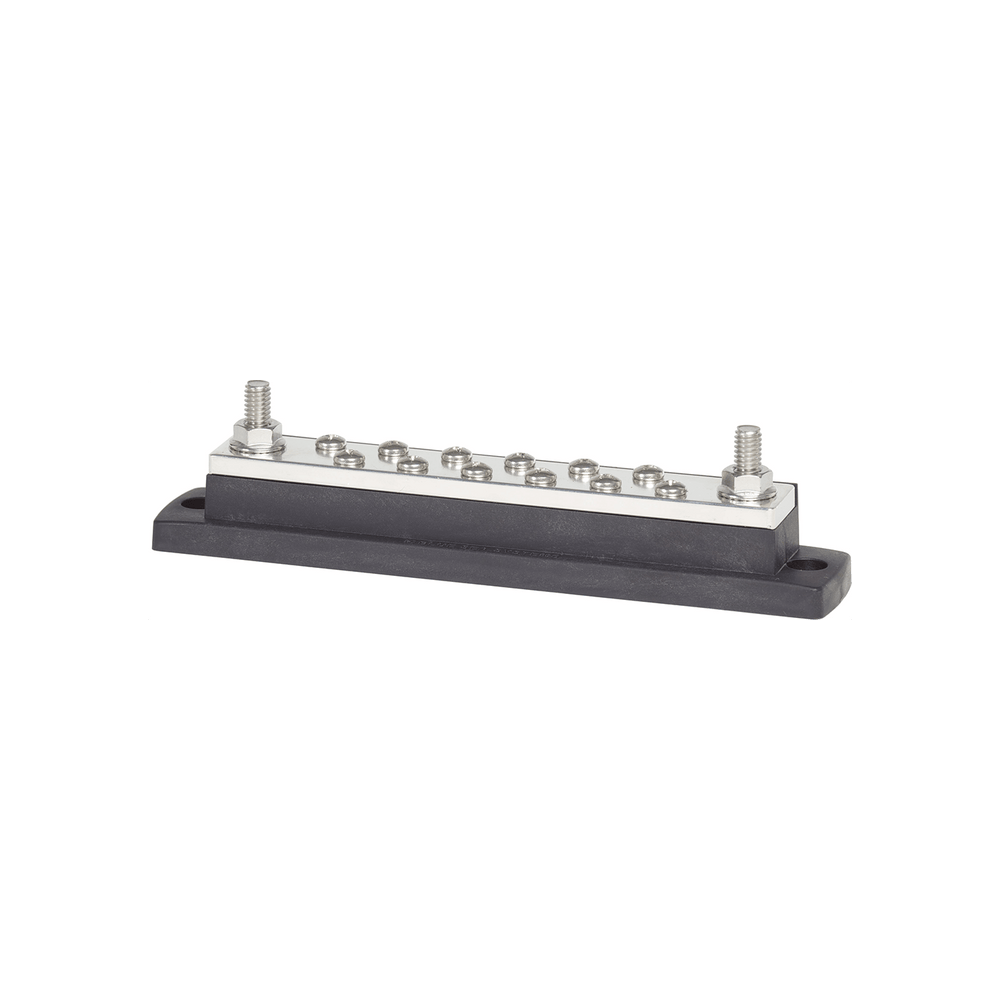

| DualBus 2701 |
2-polig |
5 Verbraucher (10-32 Schrauben), 2 Zuleitungen (1/4" Bolzen) |
100 A |
| DualBus 2702 |
2-polig |
2 × 10 Schraubanschlüsse Ø 4 mm |
100 A |

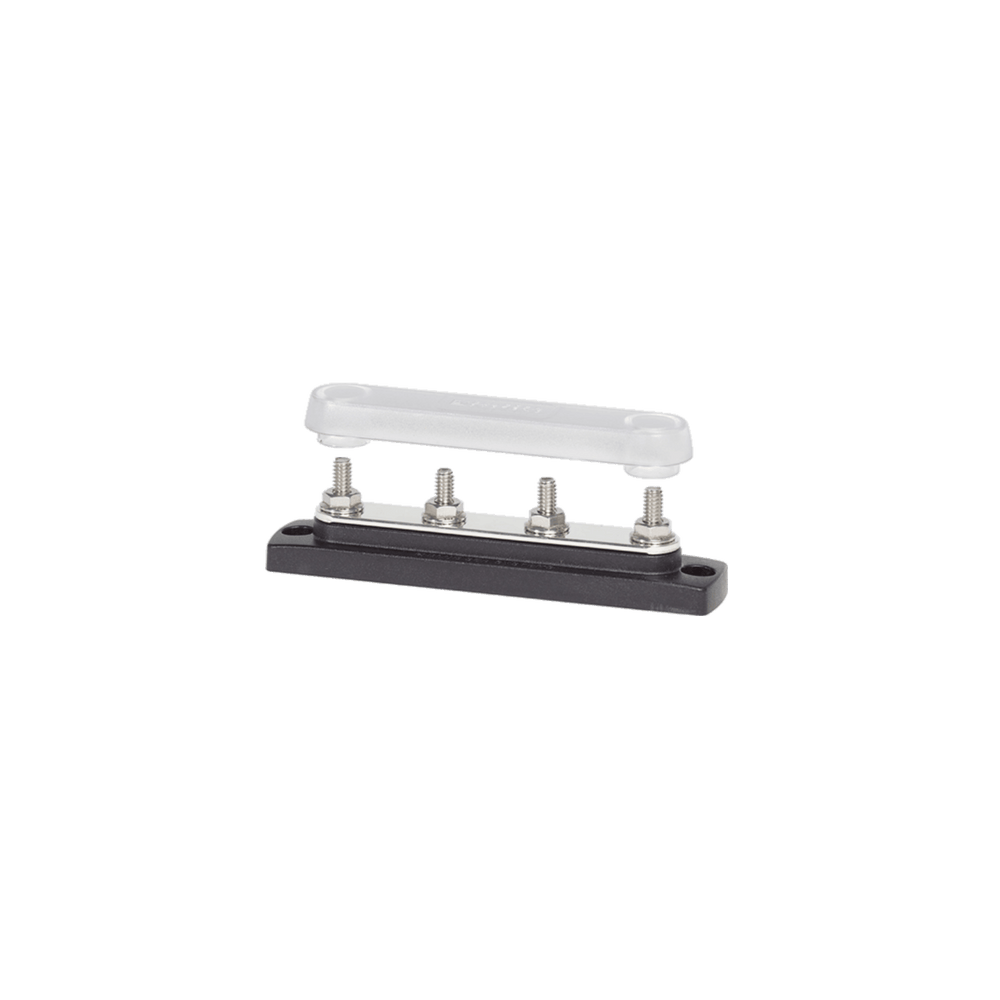

Sammelschiene BS 2305 (Blue Sea Systems) – Standard für mittlere Ströme

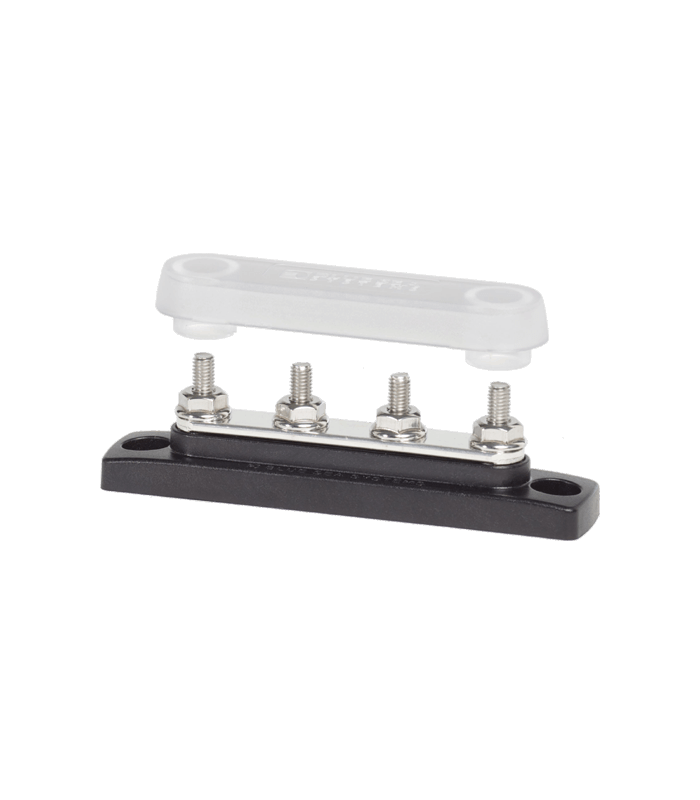

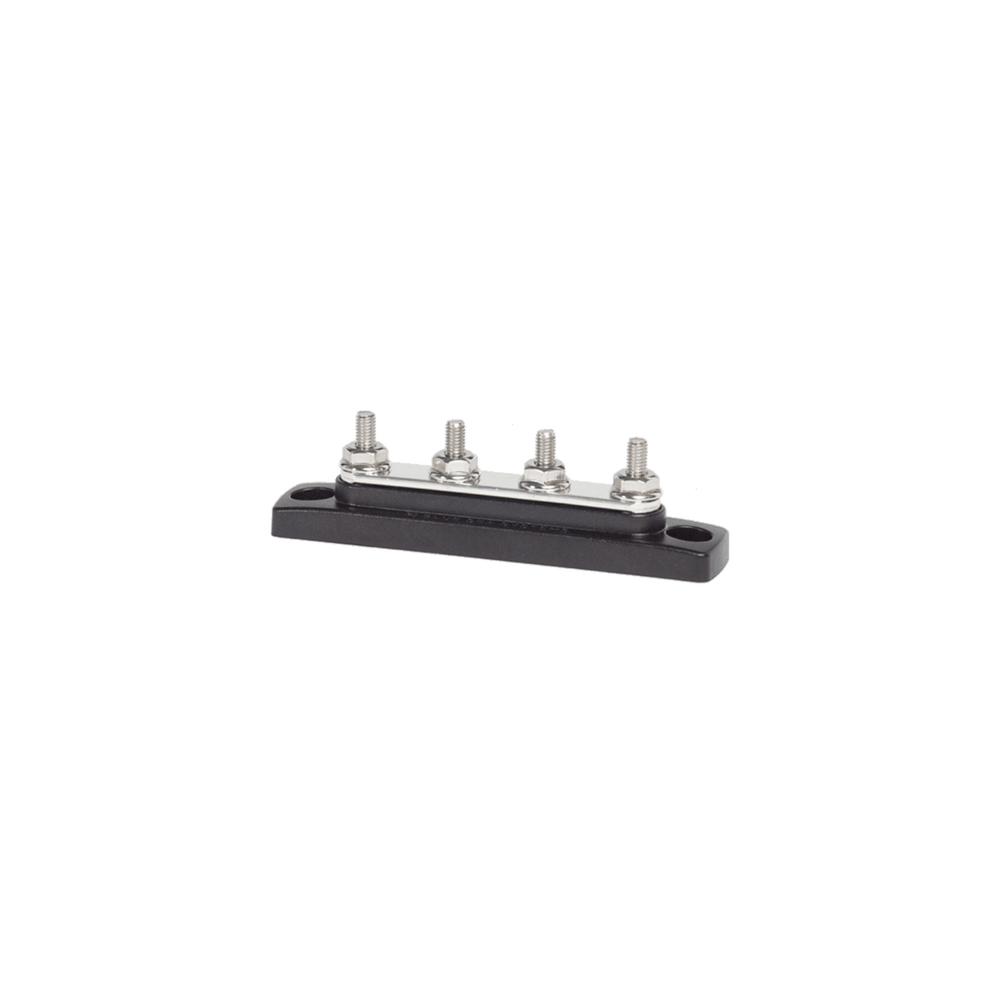

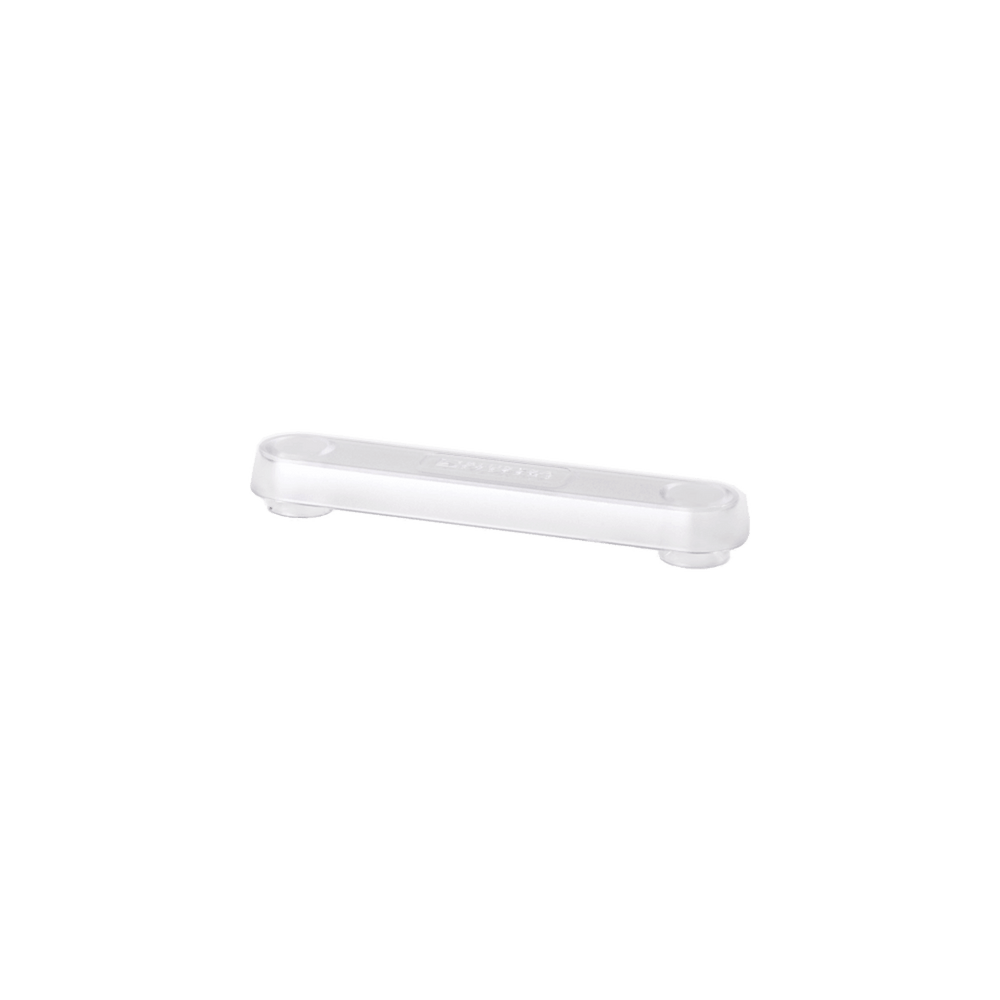

Verzinntes Kupfer mit 4 Gewindebolzen Ø 4,8 mm, Spannungsbereich max. 300 V AC / 48 V DC, Dauerbelastung max. 100 A AC/DC, Maße (B × H × T) 107 × 23 × 32 mm. Auch mit Schutzabdeckung erhältlich.
PowerBar-Serie (Blue Sea Systems) – für höchste Ströme
Massive, verzinnte Kupferschienen mit 3/8"-Bolzen für Ankerwinden, Bugstrahlruder, Wechselrichter und andere Hochstromverbraucher, Spannungsbereich max. 48 V DC:
| Modell |
Bolzen |
Schraubanschlüsse |
Dauerbelastung |

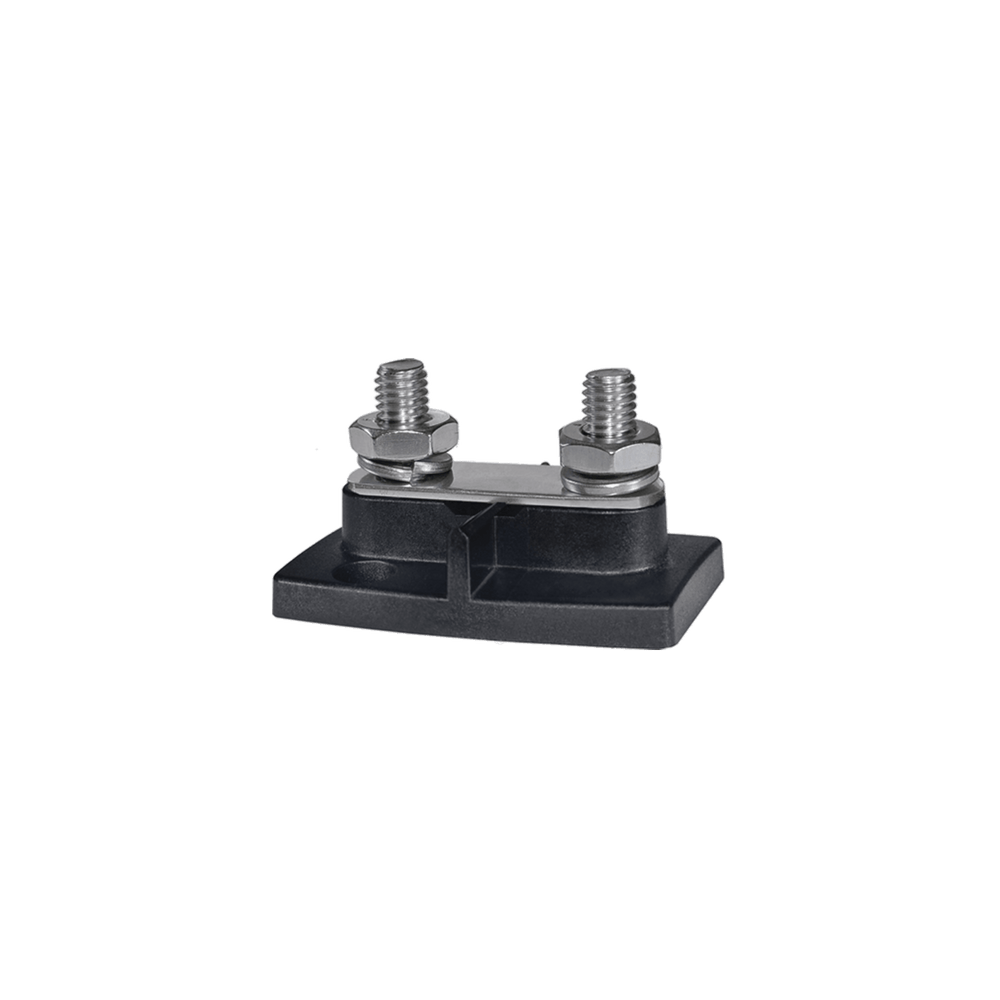

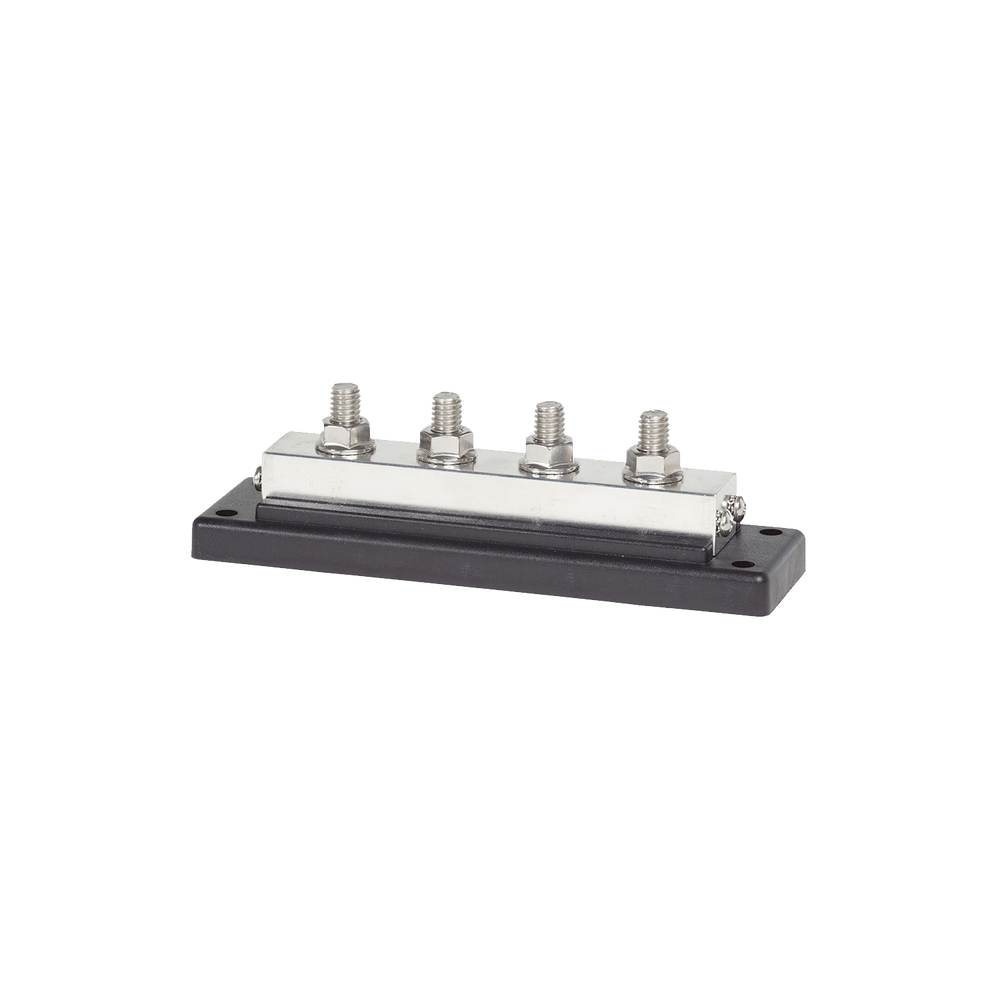

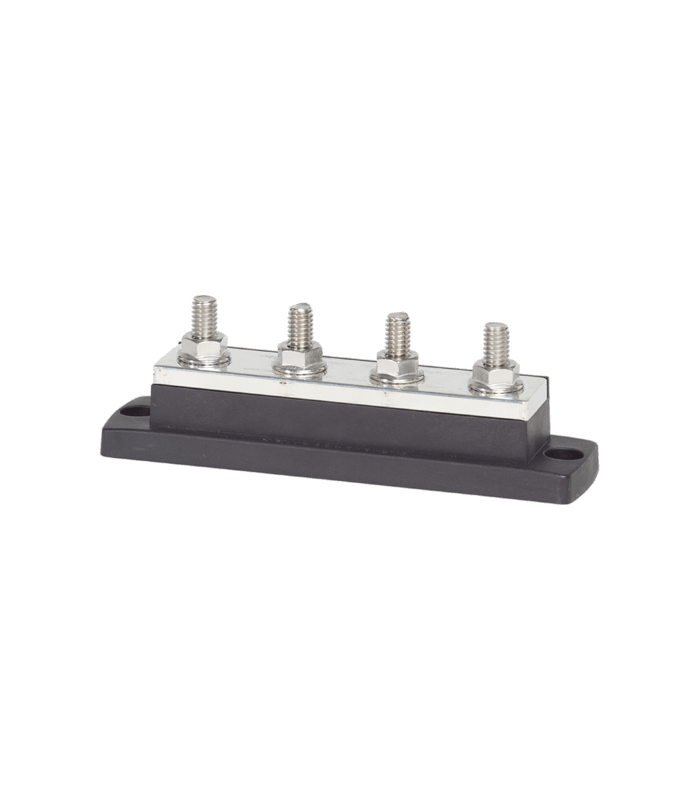

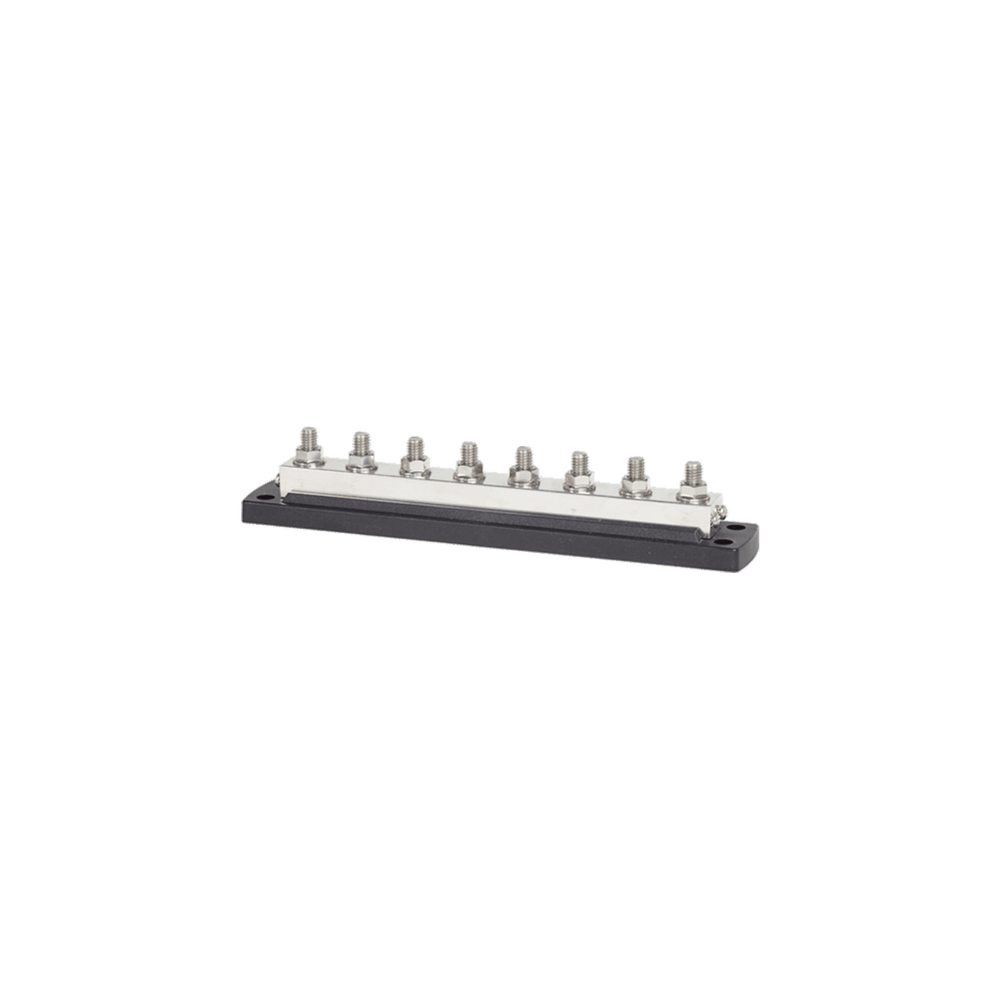

| PowerBar 2020 |
2 × 3/8" (9,5 mm) |
– |
– |
| PowerBar 2107 |
8 × 3/8" (9,5 mm) |
4 × Ø 4 mm |
545 A AC / 600 A DC |
| PowerBar1000 1990 |
8 × 3/8" (9,5 mm) |
5 × #10-32, 11 × #8-32 |
1000 A |
| PowerBar1000 1991 |
12 × 3/8" (9,5 mm) |
5 × #10-32, 11 × #8-32 |
1000 A |
| PowerBar1000 1992 |
8 × 5/16" (7,9 mm) |
5 × #10-32, 11 × #8-32 |
1000 A |
| PowerBar1000 1993 |
12 × 5/16" (7,9 mm) |
5 × #10-32, 11 × #8-32 |
1000 A |

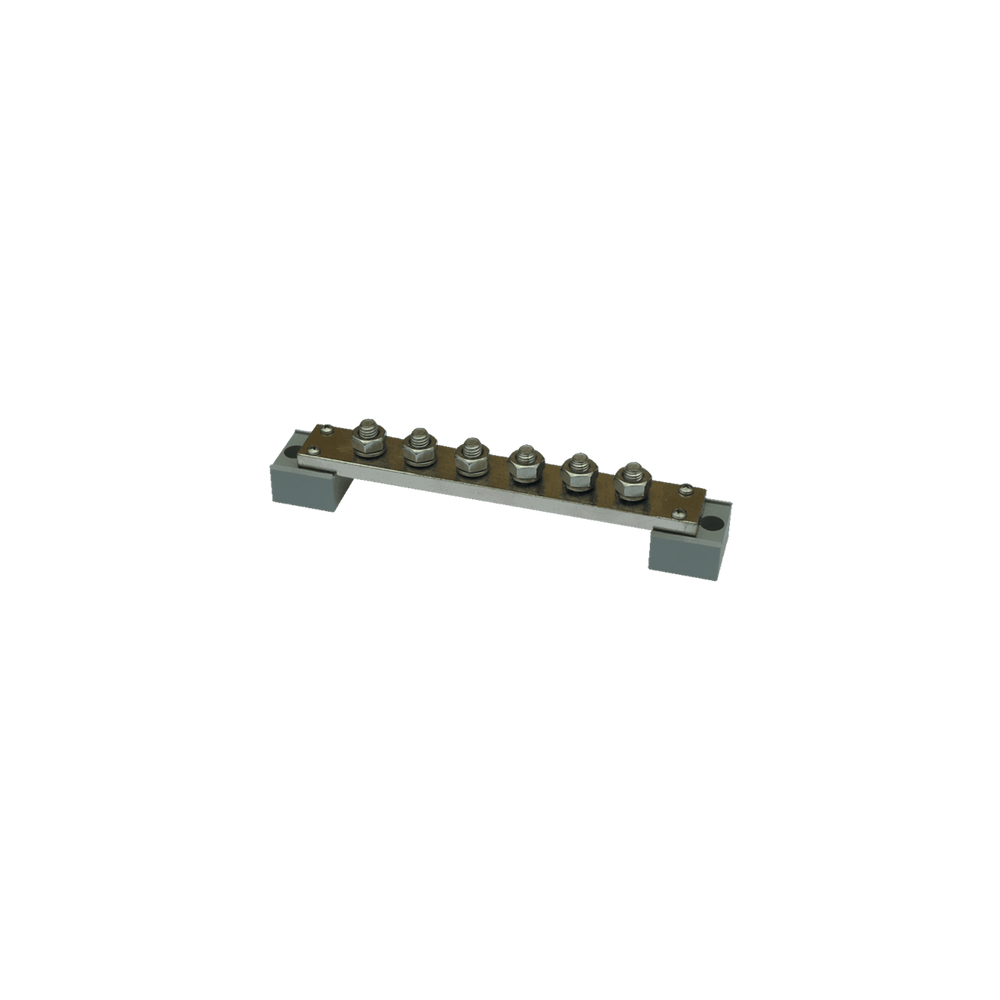

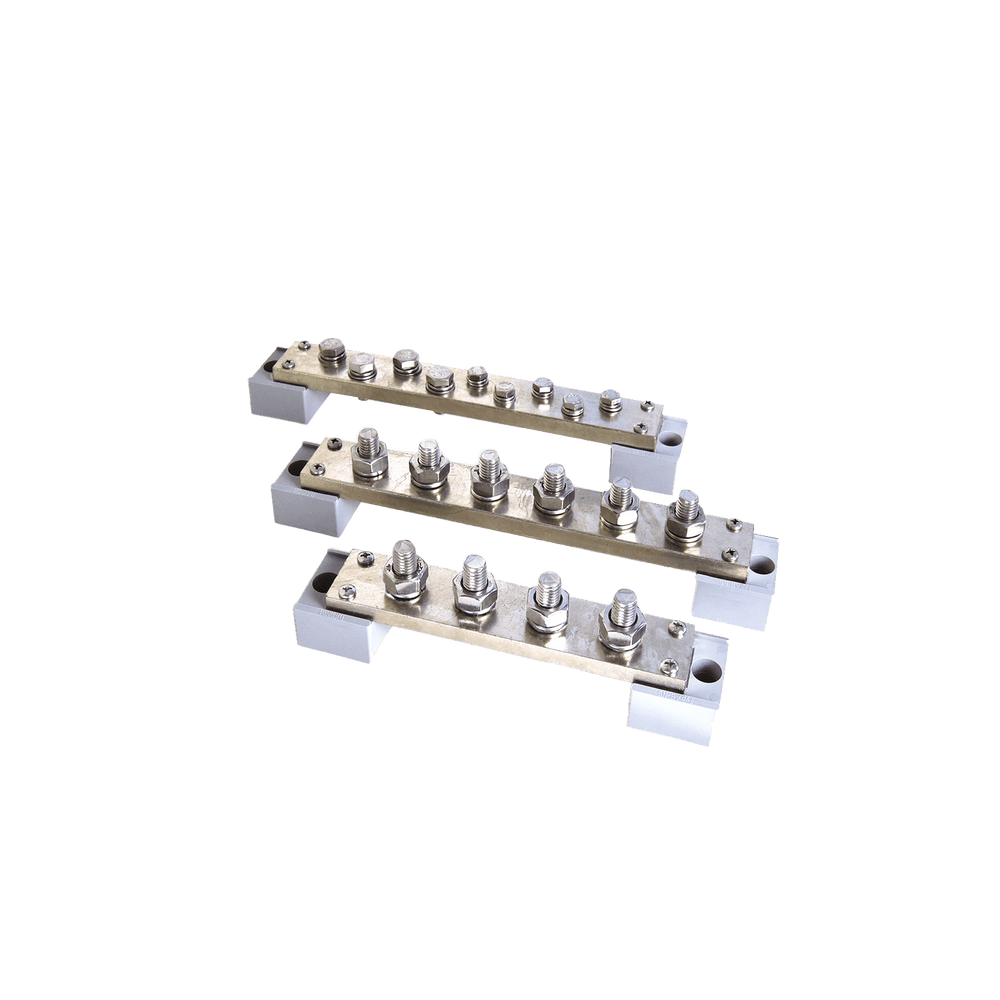

MSS 9 – Minuspol-Sammelschiene für große Querschnitte
Für die Verteilung von Batteriezuleitungen und Abgängen zu Ankerwinde, Bugstrahlruder und weiteren Verbrauchern. Nennquerschnitt 300 mm², galvanisch vernickelte Kupferschiene auf Kunststoff-Isolierstützen, Anschlüsse für max. 4 × 95 mm² (M8) und 5 × 25 mm² (M6). Abmessungen L 238 × B 39 × H 42 mm.
EMS 6 – Minuspol-Sammelschiene für das Power Install System 250
Minus-Sammelschiene 6-fach mit 250 A Strombelastbarkeit, alle Bolzen M10, Abmessungen L 212 × B 40 × H 50 mm – der zentrale Minuspol-Verteiler im Power Install System.
Stromverteiler SSP – Bolzen und Schraubanschlüsse kombiniert
| Modell |
Bolzen |
Schraubanschlüsse |
| SSP 1/8 |
1 × Ø 9,5 mm |
8 × 6,3 mm |
| SSP 2 |
2 × Ø 9,5 mm |
2 Schraubbolzen |
Durchführungsbolzen DFB – Anschluss durch Schotten und Tafeln
DFB mit 8-mm-Bolzen: beidseitiger Anschlussbolzen, Einbauloch Ø 17,5 mm, Schutzart IP 66, Front B 32 × H 51 mm, schwarz. DFB mit 10-mm-Bolzen: Einbauloch Ø 17,5 mm, IP 66, in Schwarz und Rot für eindeutige Polkennung.
Verbinderblock und Montagebolzen

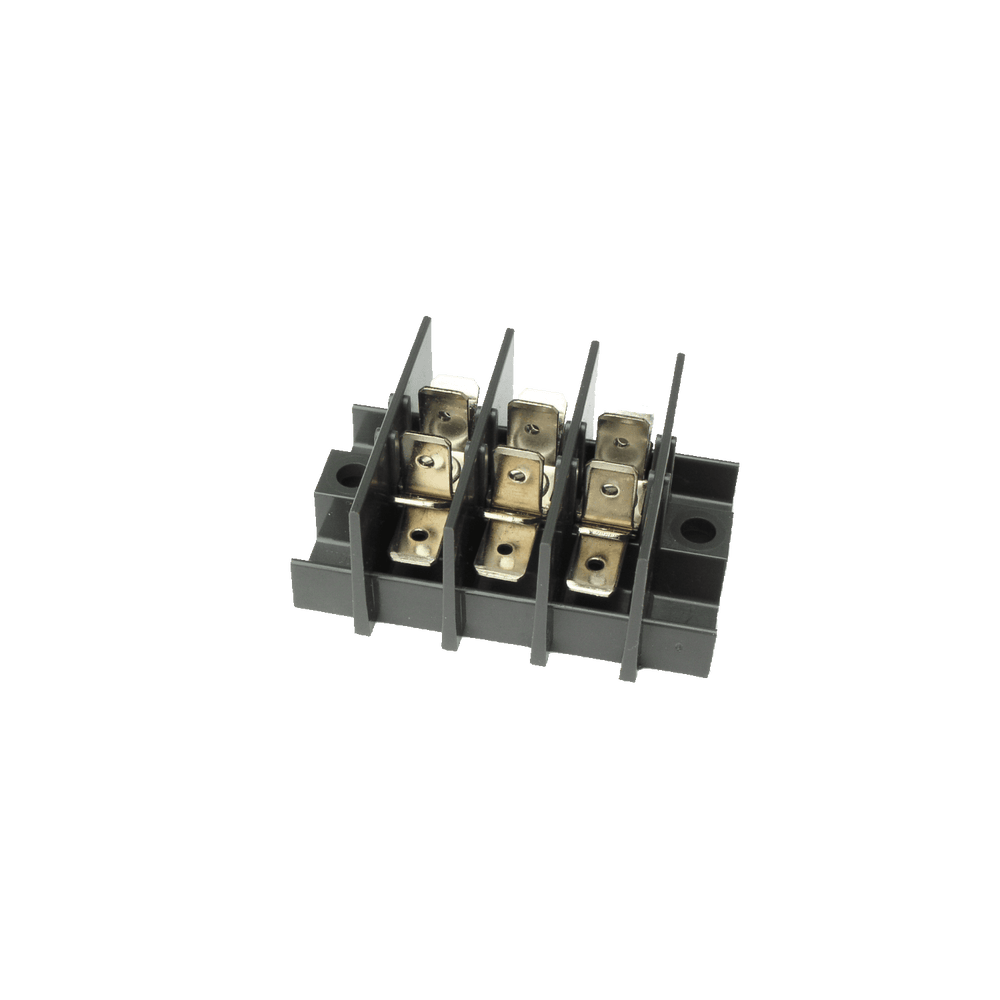

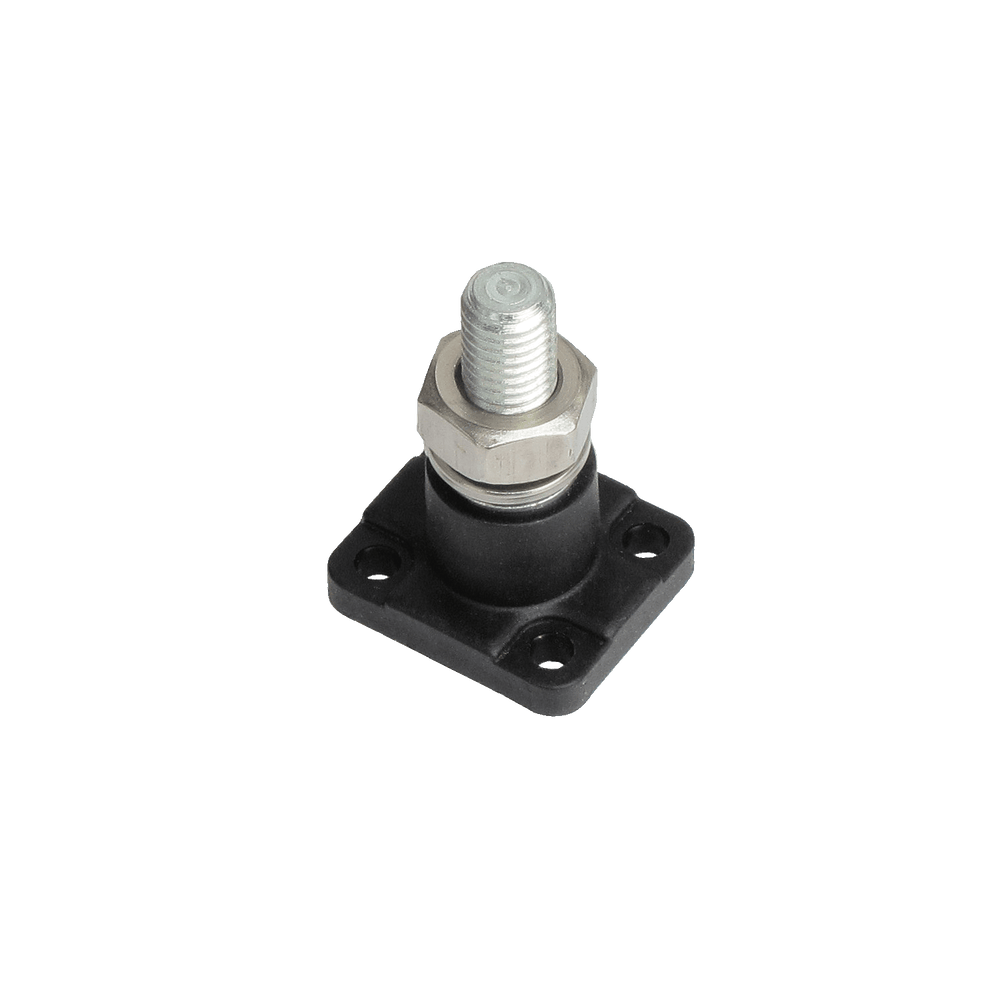

Der aufschraubbare Verbinderblock für Flachstecker 6,3 mm bietet 3 getrennte Potenziale mit je 4 Steckplätzen – für Kleinverbraucher, Sensoren und Steuergeräte. Montagebolzen M10 gibt es einzeln für Ersatz und Erweiterung.
Material: verzinntes oder vernickeltes Kupfer
Die Sammelschienen bestehen aus massivem Kupfer, dem Metall mit dem besten elektrischen Leitwert unter den technisch eingesetzten Werkstoffen. Die Oberfläche ist je nach Modell verzinnt (DualBus, PowerBar, BS 2305) oder vernickelt (MSS 9). Beides schützt dauerhaft vor Korrosion durch Salzwasser und feuchte Luft – ein entscheidender Vorteil gegenüber blankem Kupfer oder Messing im Marineeinsatz.
Häufig gestellte Fragen zu Sammelschienen & Bolzen
Was ist der Unterschied zwischen einer Sammelschiene und einem Stromverteiler?
Eine Sammelschiene verbindet mehrere Kabelabgänge gleichen Potenzials, also Plus oder Minus, über eine massive Kupferschiene mit Bolzen oder Schraubanschlüssen. Ein Stromverteiler wie der SSP 1/8 kombiniert einen großen Zuleitungsbolzen mit mehreren kleineren Schraubanschlüssen. Er ist strukturell ähnlich, aber kompakter und eignet sich für Verteilpunkte mit vielen kleinen Verbrauchern.
Welche Sammelschiene eignet sich für Ankerwinde oder Bugstrahlruder?
Für Hochstromverbraucher wie Ankerwinde, Bugstrahlruder oder Wechselrichter eignen sich die PowerBar-Sammelschienen, die PowerBar 2107 mit bis zu 600 A DC und die PowerBar1000 mit bis zu 1000 A Dauerstrom, oder die Minuspol-Sammelschiene MSS 9 mit 300 mm² Nennquerschnitt und Anschlüssen für Kabelschuhe bis 95 mm². Die Absicherung jeder abgehenden Leitung erfolgt getrennt davon.
Warum gibt es Durchführungsbolzen in Rot und Schwarz?
Die Farbe zeigt die Polarität: Rot kennzeichnet den Pluspol, Schwarz den Minuspol. So lassen sich die Anschlüsse auch in beengten Einbausituationen und bei schlechtem Licht sicher und verwechslungsfrei unterscheiden. Das verhindert Verpolungsfehler beim Einbau und erleichtert später jede Fehlersuche oder Erweiterung der Anlage.
Welche Spannungen sind zulässig?
Die meisten Sammelschienen im Sortiment sind für Gleichspannungen bis 48 V ausgelegt und damit für 12-V-, 24-V- und 48-V-Bordnetze geeignet. Die BS 2305 ist zusätzlich für 300 V Wechselspannung zugelassen und kann deshalb auch auf der 230-V-Seite eingesetzt werden. Maßgeblich sind die Angaben auf der jeweiligen Produktseite.
Sind die Sammelschienen für Lithium-Bordnetze geeignet?
Ja. Massive Kupferleiter und Dauerbelastbarkeiten bis 1000 A machen die Sammelschienen auch für Lithium-Batteriesysteme mit hohen Lade- und Entladeströmen geeignet. Entscheidend ist, dass Bolzengröße und Belastbarkeit zum Querschnitt der Batterieleitung passen und jede abgehende Leitung passend zu ihrem Querschnitt abgesichert wird.
Was bedeutet IP 66 beim Durchführungsbolzen?
IP 66 bedeutet vollständigen Schutz gegen Staub und gegen starkes Strahlwasser aus beliebiger Richtung. Der Durchführungsbolzen DFB eignet sich damit auch für spritzwasserexponierte Bereiche, etwa um Leitungen durch Außenwände, Schotten oder Batteriekästen zu führen, ohne die Dichtigkeit der Trennwand aufzugeben.
