Ladestromverteilung.
Batterien laden und sicher trennen.
Ladestromverteiler und Trennrelais sorgen dafür, dass eine Ladequelle – meist die Lichtmaschine – mehrere Batterien gleichzeitig lädt, die Batterien im Stand aber voneinander getrennt bleiben. So bleibt die Starterbatterie immer startbereit, auch wenn Kühlbox, Licht und Pumpen die Verbraucherbatterie leeren. In dieser Kategorie finden Sie Trennrelais von philippi und Blue Sea Systems, Relais für die einfache Zweitbatterie-Nachrüstung sowie den MOSFET-Ladestromverteiler Studer RCE und den Ladestrombegrenzer RCB ADJ.
Alle Produkte. 15 Artikel.

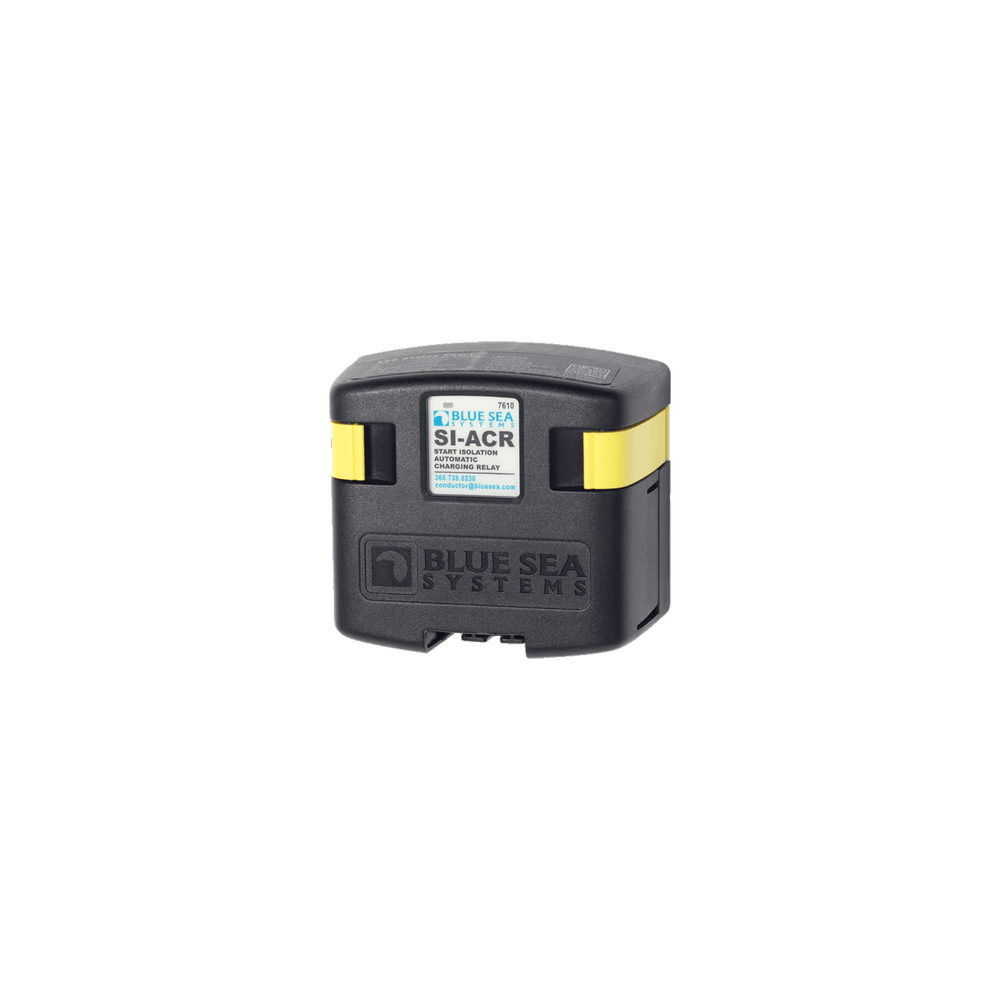

Blue Sea Trennrelais ACR 12/24
150,06 €
DC Ladestrombegrenzer einstellbar RCB ADJ
239,00 €
Ladestromverteiler RCE
ab 149,90 €

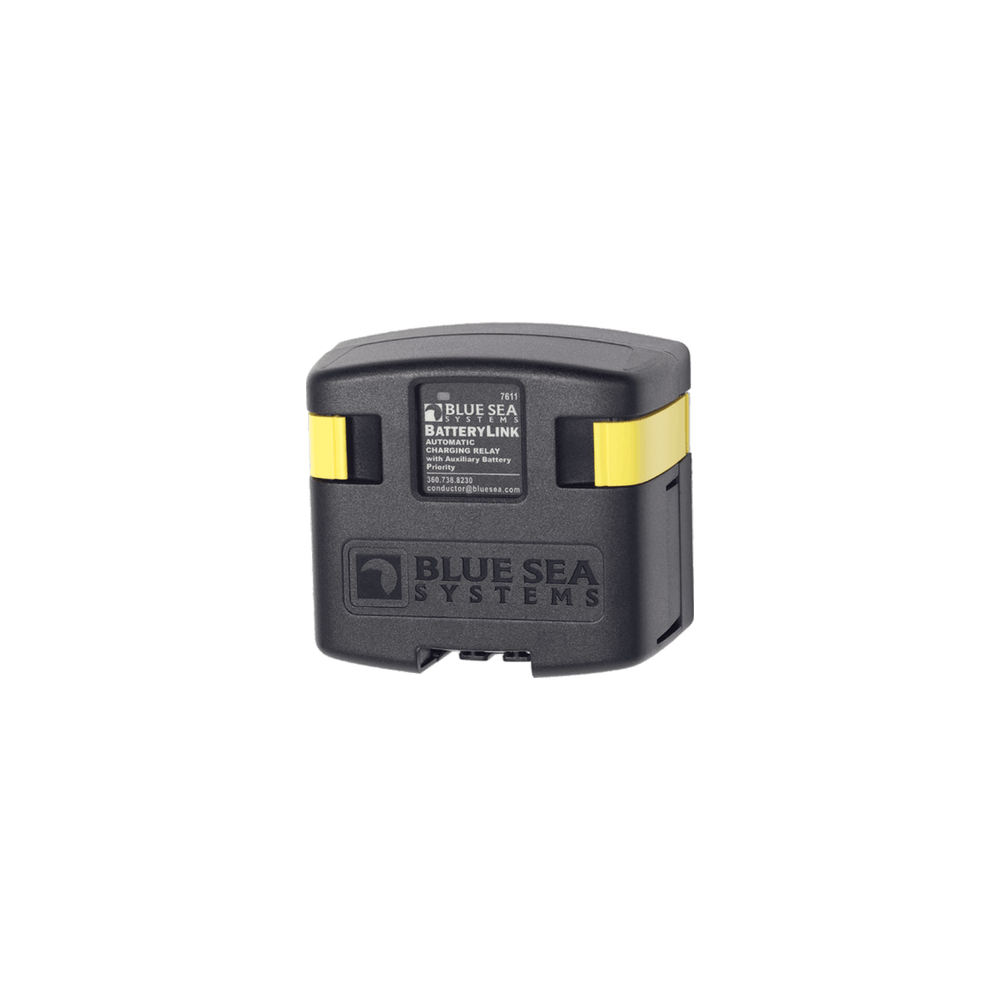

Blue Sea Laderelais DC 120A ACR
142,56 €
Blue Sea Trennrelais ML 500A 12V ACR
319,52 €

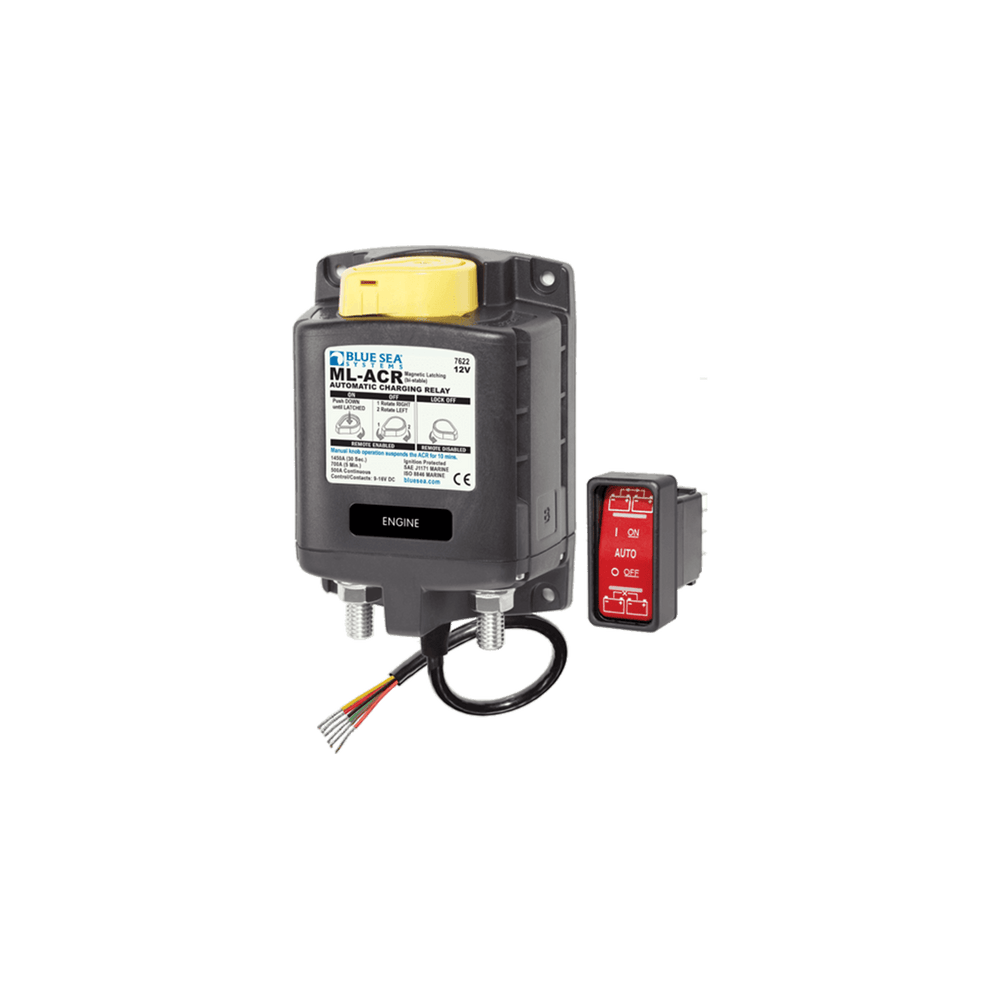

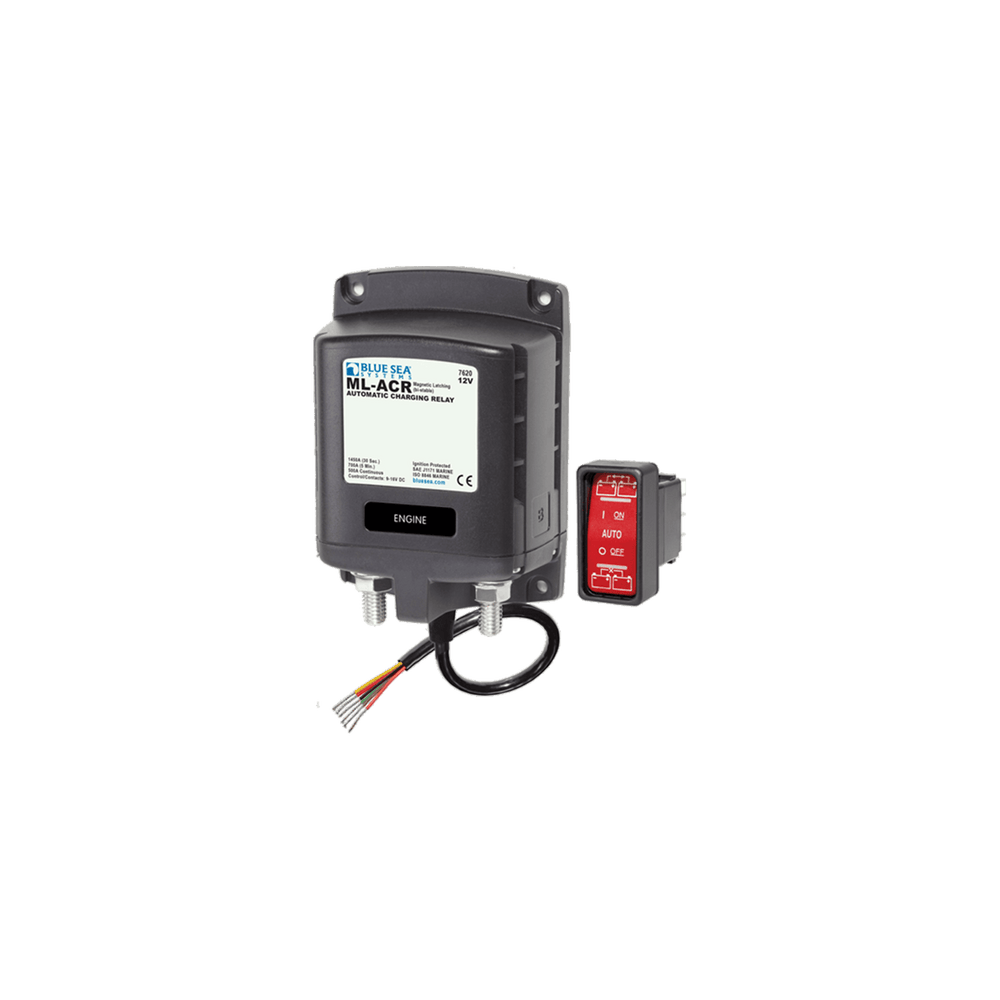

Blue Sea Trennrelais ML 500A 12V ACR mit Handbetätigung
359,26 €

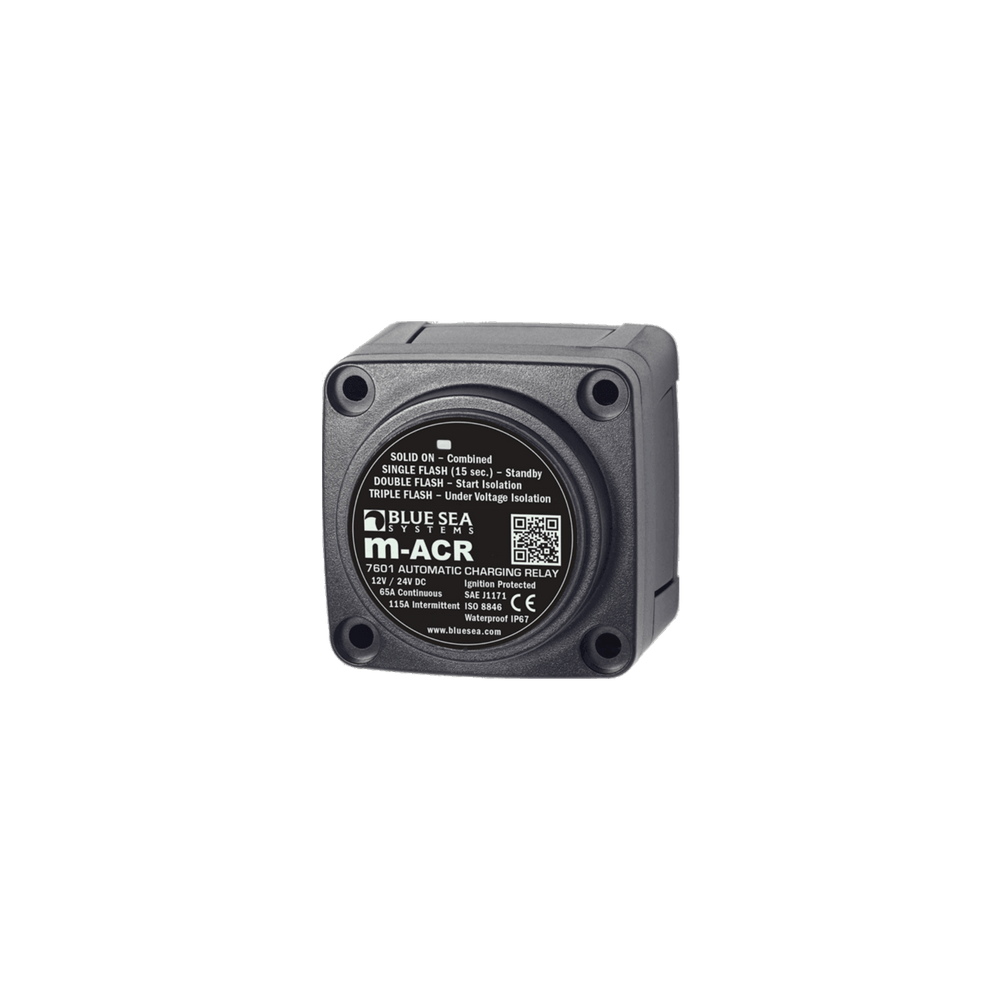

Blue Sea Trennrelais ACR Mini
103,41 €

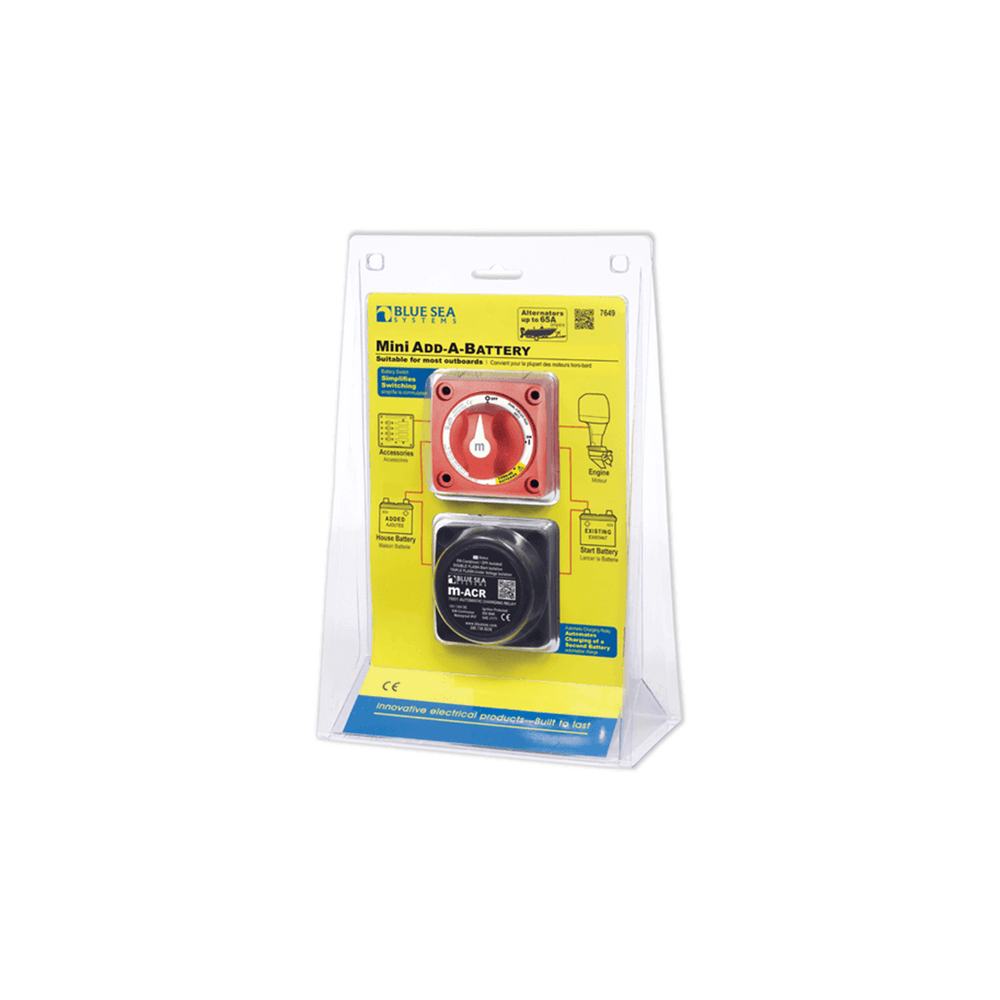

Blue Sea Add-A-Battery Mini Relais
170,05 €

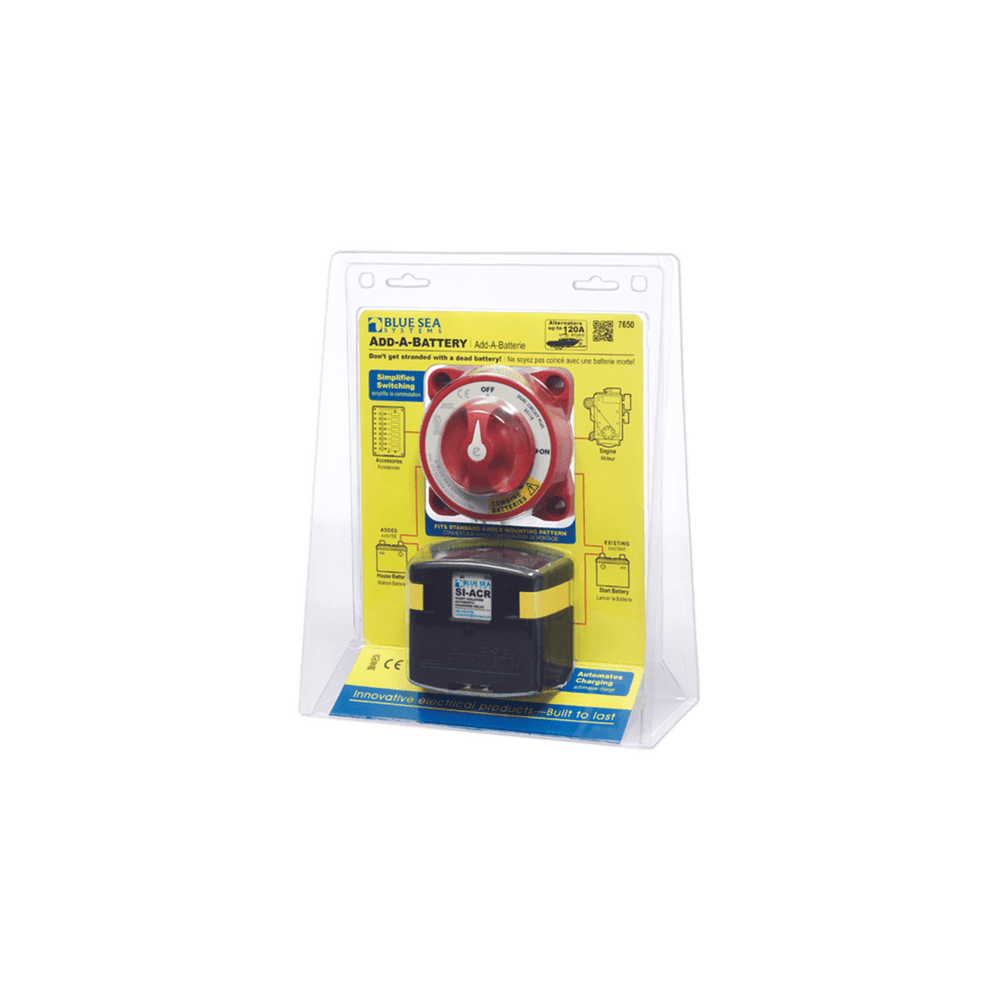

Blue Sea Add-A-Battery Zusatzbatterie-Anschlusskit
230,15 €
Trennrelais VHR 200
189,00 €
Blue Sea BatteryLink Ladegerät BS 7607
537,05 €
KFZ-Relais 12 V 40 A
4,20 €

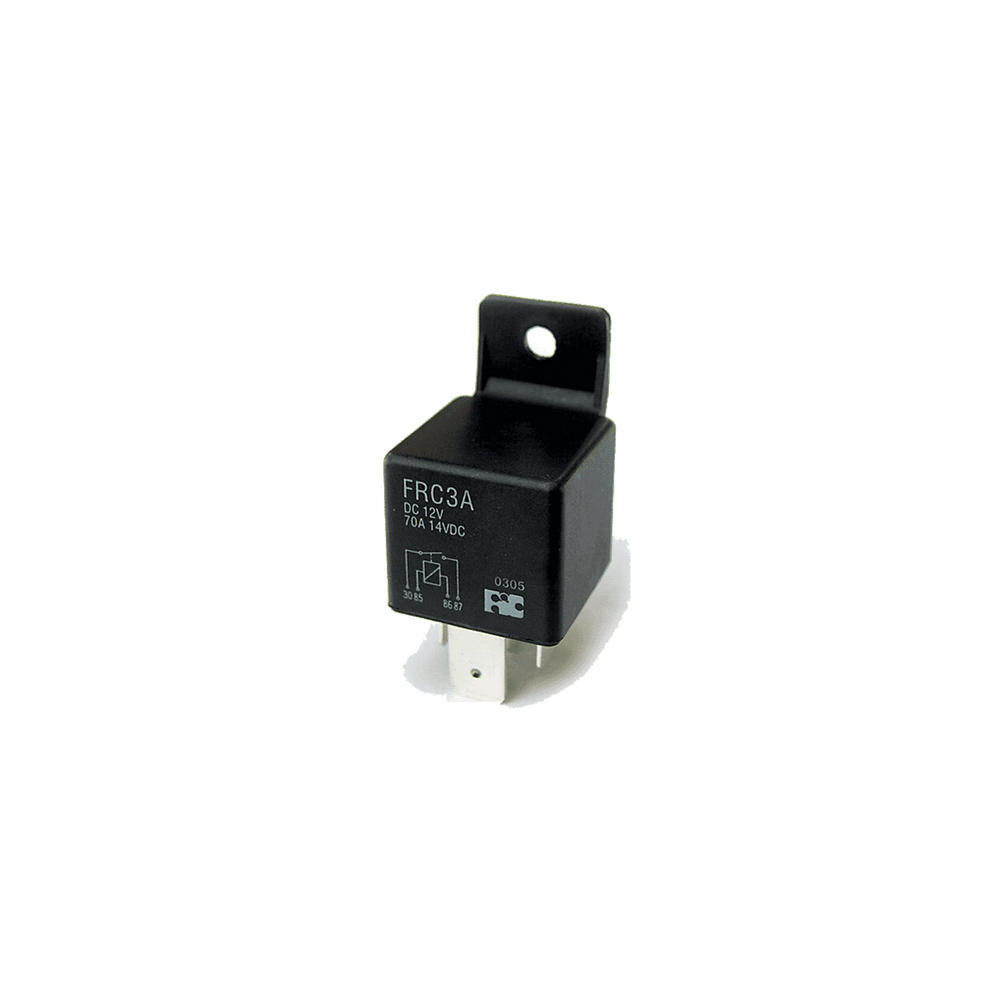

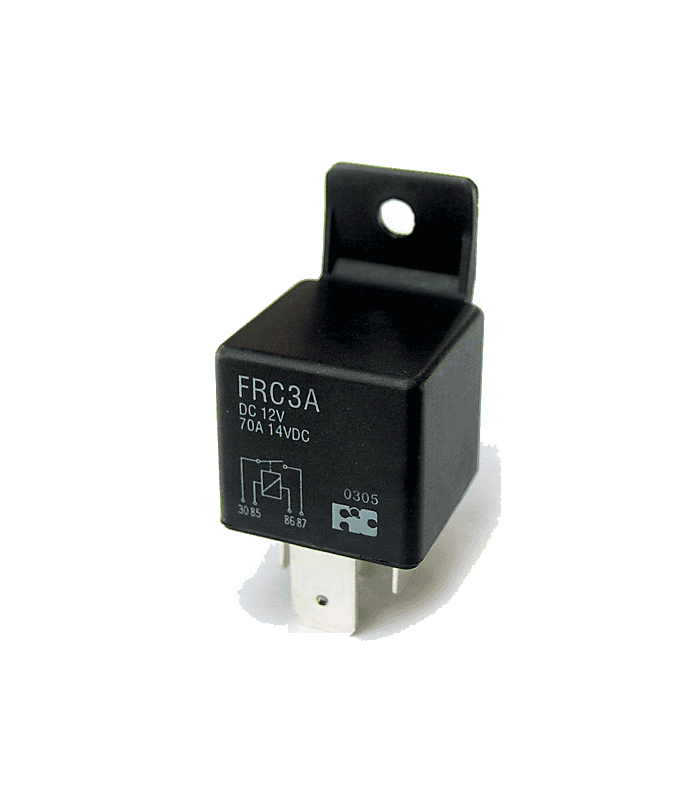

KFZ-Relais 70 A, 12/24 V
17,30 €
Blue Sea Zeit- und spannungsgesteuertes Trennrelais ATD
185,88 €
Blue Sea Leistungsrelais DC 250A 12/24V
308,09 €Ladestromverteiler und Trennrelais für Boote, Yachten & Expeditionsfahrzeuge
Kurz erklärt: Ein Trennrelais (englisch ACR, Automatic Charging Relay) misst die Spannung. Steigt sie durch eine Ladequelle an, verbindet es die Batterien; sinkt sie wieder, trennt es sie. Anders als eine Trenndiode arbeitet es dabei nahezu ohne Spannungsverlust.
Das Sortiment im Überblick

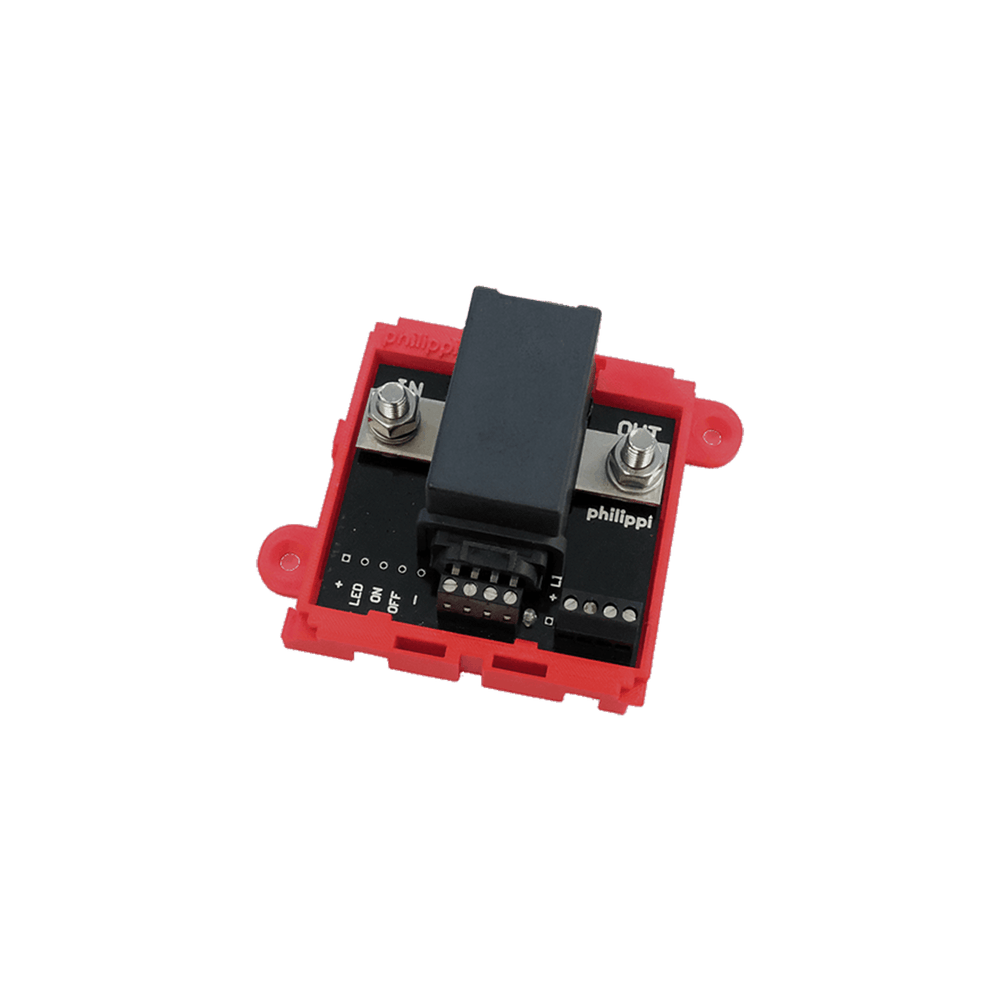

Trennrelais VHR 200 (philippi)
Das VHR 200 aus eigener Fertigung schaltet spannungsabhängig und zeitverzögert: Liegt eine Batterie 30 Sekunden über der Einschaltspannung, verbindet es beide Kreise; fällt die Spannung 10 Sekunden unter die Ausschaltschwelle, trennt es wieder. Es erkennt selbst, ob es in einem 12-V- oder 24-V-Netz sitzt, ist für Batteriegruppen über 200 Ah ausgelegt und bietet eine Notstartfunktion.
Trennrelais von Blue Sea Systems
- ACR 12/24 – automatisches Trennrelais für 12- und 24-V-Anlagen
- Laderelais DC 120 A ACR – für mittlere Ladeströme
- ML 500A 12V ACR – für große Batteriebanken und starke Lichtmaschinen, wahlweise mit Handbetätigung für den Notfall
- ACR Mini – kompaktes Relais für kleine Anlagen
- Add-A-Battery – Komplettset und Mini-Relais für die einfache Nachrüstung einer Zweitbatterie

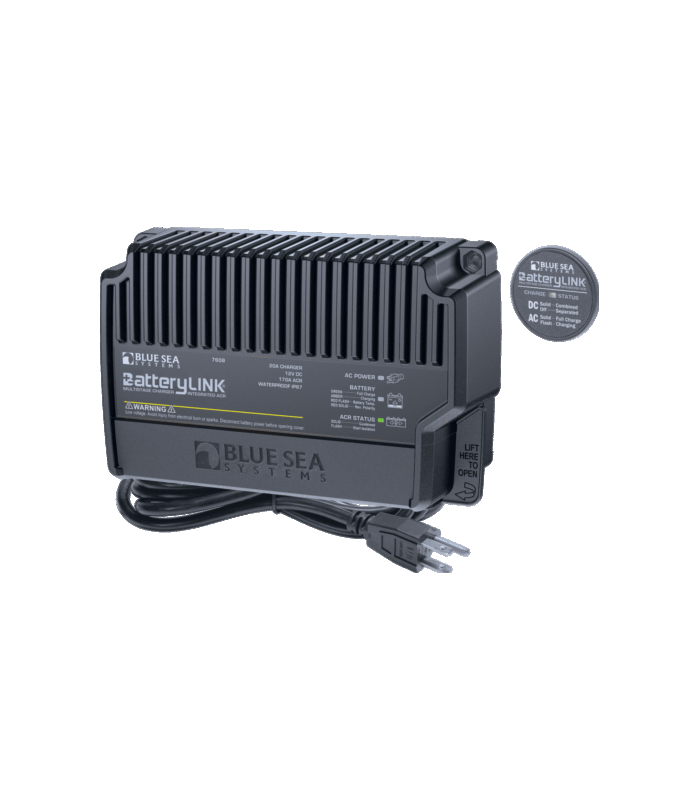

- BatteryLink BS 7607 – 3-Stufen-Ladegerät (20 A, nur 12 V) mit integriertem Trennrelais (170 A) für zwei Batteriebänke, lädt per Landstrom und Lichtmaschine
KFZ-Relais 40 A und 70 A (philippi)
Robuste Relais für Schalt- und Trennaufgaben im 12-V-Fahrzeugbordnetz.
Ladestromverteiler und Ladestrombegrenzer
Der Ladestromverteiler RCE von Studer verteilt den Ladestrom einer Quelle – Lichtmaschine bis 180 A, Bordlader, Solaranlage oder Windgenerator – per MOSFET auf 2 oder 3 Batteriegruppen (12/24 V). Mit einem Durchlasswiderstand unter 4 mΩ ist er die verlustarme Weiterentwicklung der klassischen Trenndiode. Der einstellbare DC-Ladestrombegrenzer RCB ADJ von philippi begrenzt den Strom, mit dem eine Batterie aus einer anderen geladen wird.
Die früheren Ladestromverteiler MBI führen wir nicht mehr im Shop. Wenn Sie eine vorhandene MBI-Anlage ersetzen möchten, beraten wir Sie gern zur passenden Lösung.
Trennrelais, Trenndiode oder Ladebooster?
| Lösung | Spannungsverlust | Eignung |
|---|---|---|
| Trenndiode | 0,7–1,3 V | Nur einfache Anlagen; Batterien werden nicht voll geladen |
| MOSFET-Ladestromverteiler (Studer RCE) | sehr gering, Durchlasswiderstand unter 4 mΩ | Mehrere Batteriegruppen an einer Ladequelle, verschleißfrei ohne Schaltkontakt, auch LiFePO4 laut Hersteller |
| Trennrelais (ACR) | nahezu keiner | Blei-, AGM- und GEL-Batterien, klassische Starter-/Verbraucher-Trennung |
| Ladebooster | keiner, eigene Ladekennlinie | Lithium-Batterien, lange Leitungen, geregelte Lichtmaschinen |
Für Lithium-Verbraucherbatterien und moderne Fahrzeuge mit geregelter Lichtmaschine finden Sie passende Geräte in der Kategorie Ladebooster.
Häufige Fragen. Kurz beantwortet.
Was ist der Unterschied zwischen Trennrelais und Ladestromverteiler?
Ein Trennrelais verbindet zwei Batteriekreise, sobald geladen wird, und trennt sie danach wieder. So kann die Verbraucherseite die Starterbatterie nicht leerziehen. Ein Ladestromverteiler verteilt den Ladestrom einer Quelle gezielt auf mehrere Batteriegruppen. Das philippi VHR 200 ist für Gruppen über 200 Ah ausgelegt.
Warum wird von Trenndioden abgeraten?
Wegen des Spannungsabfalls von rund 0,7 Volt je Diode. Bei 14,4 Volt Ladespannung kommen an der Batterie nur noch etwa 13,7 Volt an — zu wenig für eine vollständige Ladung. Ausgleichen lässt sich das nur mit einem Regler, der die Spannung an der Batterie selbst misst und nachführt. Ohne diese Kompensation bleibt die Batterie-Bank chronisch teilgeladen.
Reicht ein Trennrelais für eine Lithium-Batterie?
Meist nicht allein. Ein Trennrelais gibt die Spannung der Lichtmaschine unverändert weiter, eine Lithium-Batterie braucht aber eine definierte Ladekennlinie und einen begrenzten Ladestrom. Für Lithium-Verbraucherbatterien ist deshalb in der Regel ein Ladebooster die bessere Lösung. Prüfen Sie außerdem die Herstellerangaben Ihrer Batterie und Ihres Batteriemanagements.
Welches Trennrelais passt zu meiner Anlage?
Das hängt vom Strom ab, der beim Laden zwischen den Batterien fließt. Für kleine Anlagen genügen das ACR Mini mit 65 A Dauerstrom oder das Add-A-Battery-Kit, für mittlere Anlagen das ACR 12/24 oder das Laderelais DC 120A ACR. Für große Batteriebänke ist das ML 500A ausgelegt, das philippi VHR 200 für Batteriegruppen über 200 Ah.
Wozu dient die Handbetätigung am ML 500A?
Die Handbetätigung erlaubt es, die Batterien bei Bedarf von Hand zusammenzuschalten, zum Beispiel wenn die Starterbatterie leer ist und der Motor über die Verbraucherbatterie gestartet werden soll. Sie ist also eine Notstartfunktion. Im normalen Betrieb arbeitet das Relais automatisch; die Handbetätigung ist nur für den Ausnahmefall gedacht.
