Hochstromsteckverbinder.
Hohe Ströme sicher trennen und verbinden.

Hochstrom-Steckverbinder machen dicke Leitungen trennbar, etwa an Außenbordmotor, Windgenerator, Solarmodul oder Elektroantrieb, ohne die Verkabelung zu lösen. philippi führt das PC 65 Set bis 65 A mit Federkraftanschluss und IP 68, den LB 80 bis 80 A für Querschnitte bis 25 mm² und die verriegelnde Hochstromsteckverbindung PCD 150 für 150 A, 35 mm² und IP 67.

Alle Produkte. 3 Artikel.

Hochstromsteckverbinder für Leitungen über 25 A

Wo eine Leitung mehr als 25 A führt und trotzdem trennbar bleiben soll, reichen normale Stecker nicht mehr. Ein Hochstromsteckverbinder macht dicke Leitungen an Außenbordmotor, Windgenerator, Solarmodul oder Elektroantrieb trennbar, ohne die Verkabelung zu lösen. philippi führt drei Bauformen mit 65 A, 80 A und 150 A Nennstrom.

Welcher Hochstromsteckverbinder passt?

Modell Nennstrom Querschnitt Schutzart Anschluss

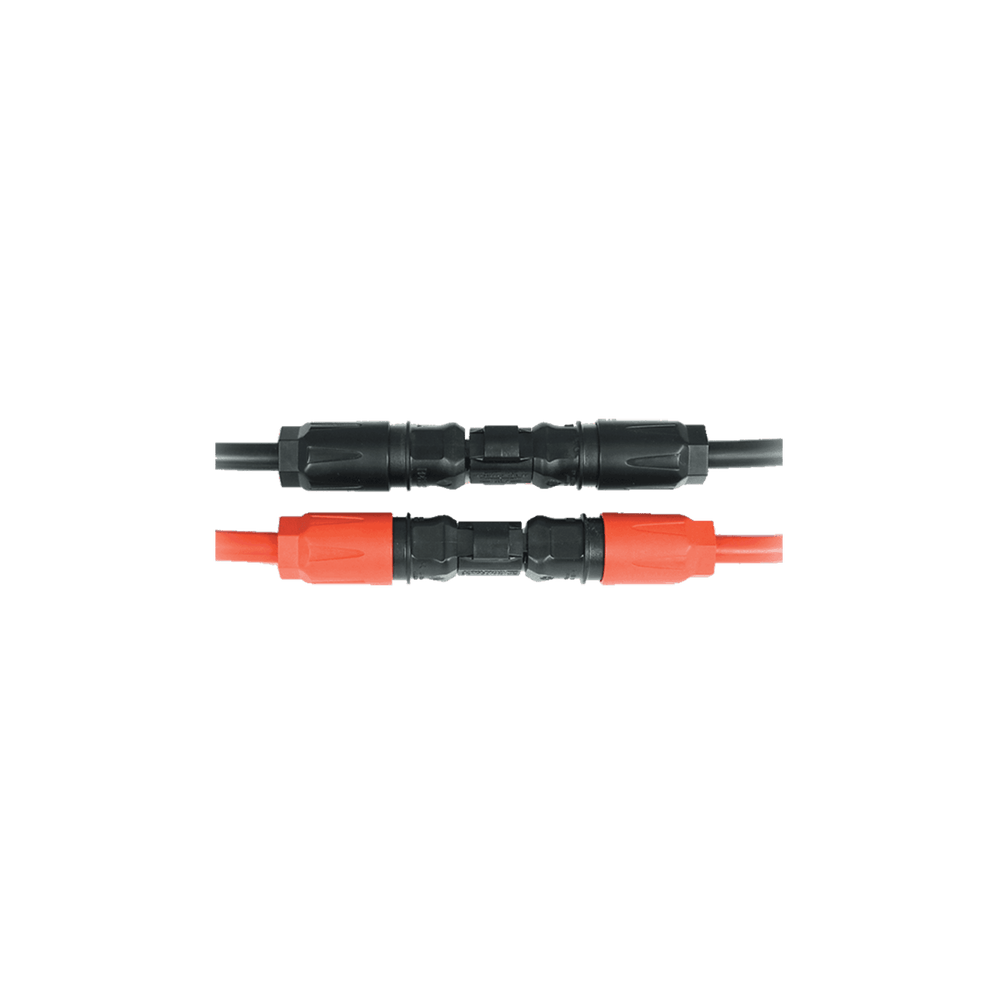

PC 65 Set 65 A, max. 1500 V DC 6–16 mm² IP 68 (gesteckt) Federkraft, ohne Spezialwerkzeug
LB 80 80 A, max. 96 V bis 25 mm² IP 23 crimpen oder löten
PCD 150 150 A, 1000 V DC 35 mm² IP 67 (gesteckt) gecrimpt, Flanschdose mit M6

Worauf Sie bei der Auswahl achten

  • Dauerstrom: Der Nennstrom des Steckverbinders muss über dem Dauerstrom der Leitung liegen.
  • Querschnitt: Die Kontakte müssen zum Kabel passen: PC 65 für 6–16 mm², LB 80 bis 25 mm², PCD 150 für 35 mm².
  • Einbauort: PC 65 und PCD 150 sind im gesteckten Zustand wasserdicht. Der LB 80 hat Schutzart IP 23.
  • Polung und Verriegelung: PC 65 und PCD 150 sind farblich nach Plus und Minus gekennzeichnet und verriegeln. Den LB 80 gibt es als Kupplungsstecker, Kupplungsdose und mit Halter für eine vibrationsfeste Befestigung.

Kabelquerschnitt und Sicherung für die Leitung rechnet der Kabelkonfigurator. Stecker und Steckdosen für kleinere Ströme finden Sie unter DC-Steckverbinder 12/24 V und wasserdichte Steckverbinder.

Häufige Fragen. Kurz beantwortet.

Zur Akademie

Welcher Hochstrom-Steckverbinder passt zu meiner Leitung?

Das hängt von Dauerstrom und Querschnitt ab. Das PC 65 Set ist für 65 A und Leitungen von 6 bis 16 mm² ausgelegt, der LB 80 für 80 A bei bis zu 96 V und Querschnitten bis 25 mm². Die Hochstromsteckverbindung 150 A ist für 35 mm² Kabel gedacht. Querschnitt und Sicherung rechnet der Kabelkonfigurator.

Sind die Hochstrom-Steckverbinder wasserdicht?

Im gesteckten Zustand ist das PC 65 Set nach IP 68 wasserdicht, die Hochstromsteckverbindung 150 A nach IP 67. Der LB 80 hat Schutzart IP 23 und ein schlagfestes, witterungsbeständiges Gehäuse aus glasfaserverstärktem Polyamid. Für Einbauorte mit Spritz- oder Strahlwasser sind daher PC 65 und die 150-A-Steckverbindung die passende Wahl.

Brauche ich Spezialwerkzeug für die Montage?

Beim PC 65 Set nicht: Der Federkraftanschluss wird geöffnet, die abisolierte Leitung eingeführt, die Feder geschlossen und die Verschraubung festgedreht. Die Kontakte der Hochstromsteckverbindung 150 A werden gecrimpt, die des LB 80 gecrimpt oder gelötet. Plus und Minus sind farblich gekennzeichnet, für den LB 80 gibt es einen passenden Halter.
