Tank-Überwachung

Tanksensoren & Tankgeber – Füllstandsmessung für Boot, Yacht und Wohnmobil

Für die zuverlässige Überwachung von Frischwasser, Abwasser, Fäkalien und Treibstoff finden Sie hier Tankgeber für jede Einbausituation – vom Tauchrohrgeber über Drucksonden und Ultraschall bis zu Gobius-Sensoren, die durch die Tankwand messen. Dazu kommen Tankmonitore, Interfaces, Durchflussmessung und Einbauzubehör.

Kurz erklärt: Welcher Tankgeber passt, hängt von Flüssigkeit, Tanktiefe, Tankmaterial und Zugang ab. Grundlagen und Auswahlhilfe bietet der Ratgeber Tanküberwachung an Bord, den passenden Geber nennt der Tankgeber-Finder.

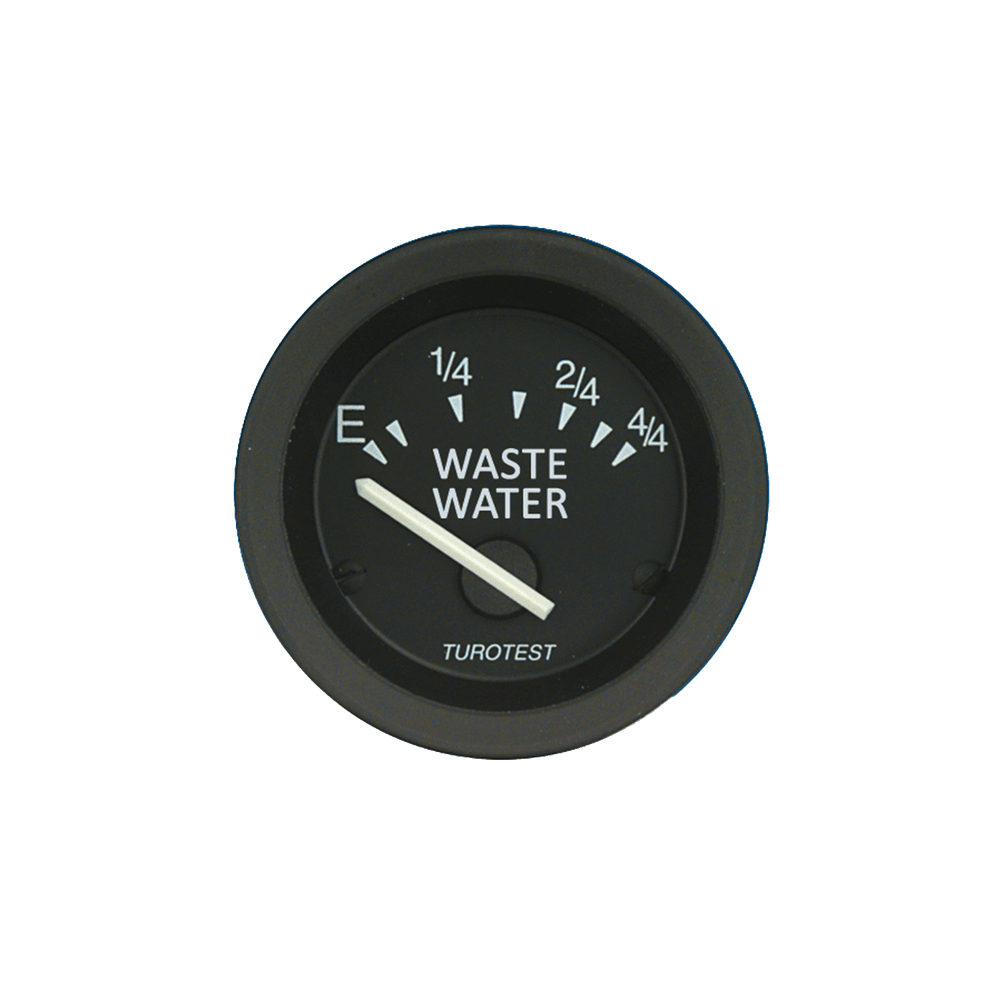

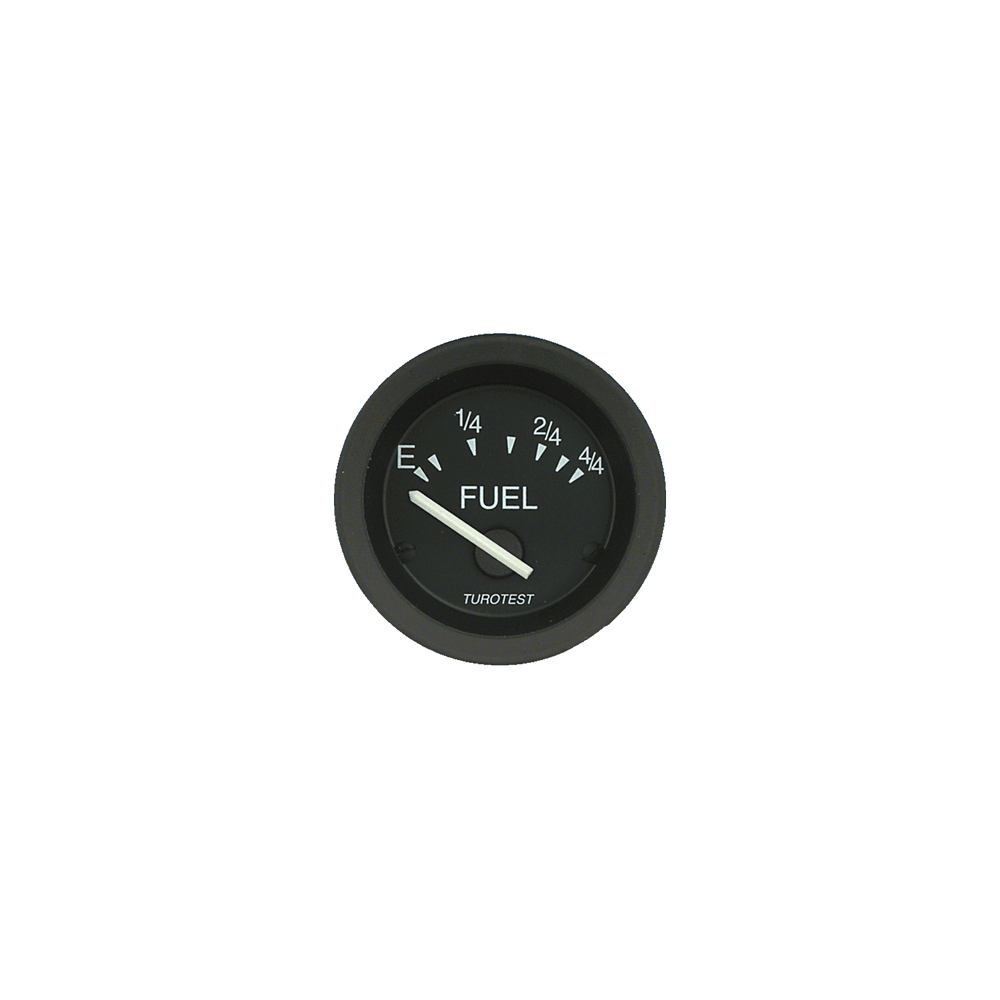

Die passenden Anzeigen, vom Rundinstrument bis zu den Tank-Monitoren TCS, VTM 2 und BTM2, finden Sie gesammelt unter Tankanzeigen & Tank-Monitore.

Welcher Tankgeber für welchen Tank?

Tankgeber im Überblick

Tauchrohrgeber TGW und TGT – Wasser und Treibstoff

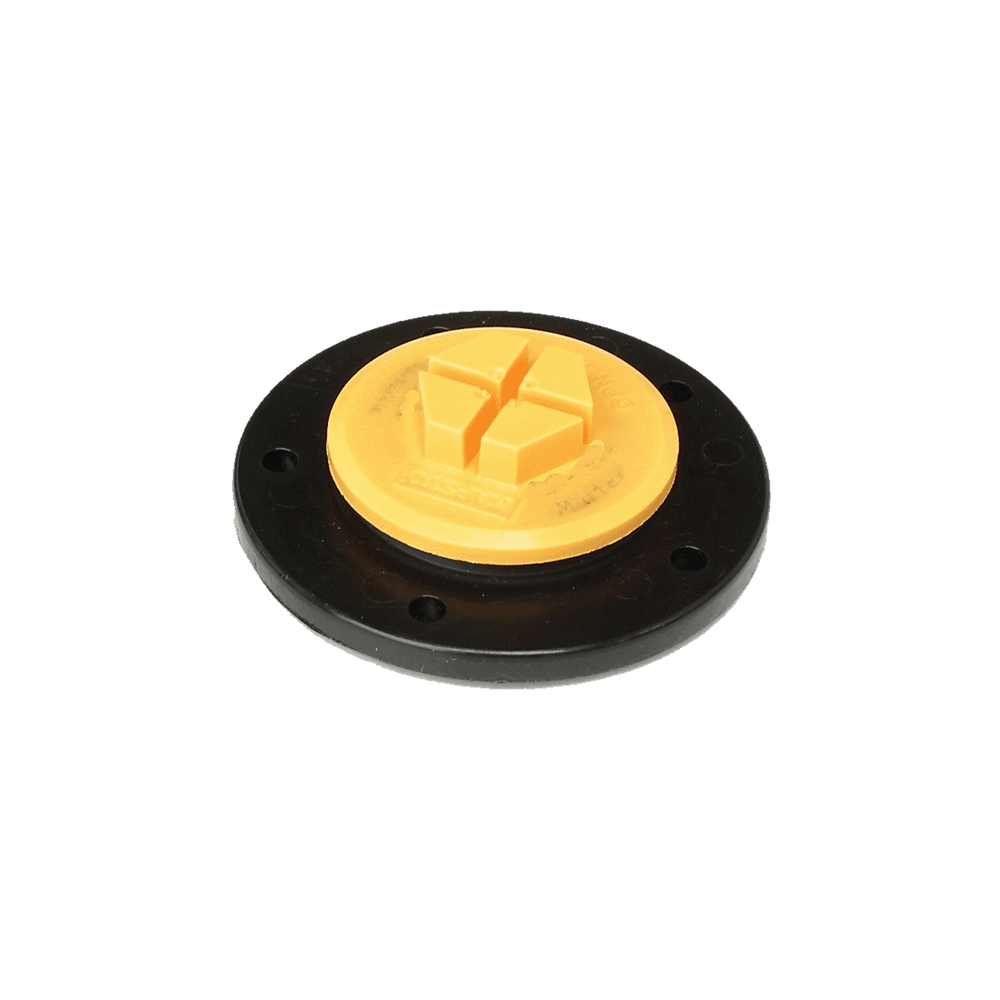

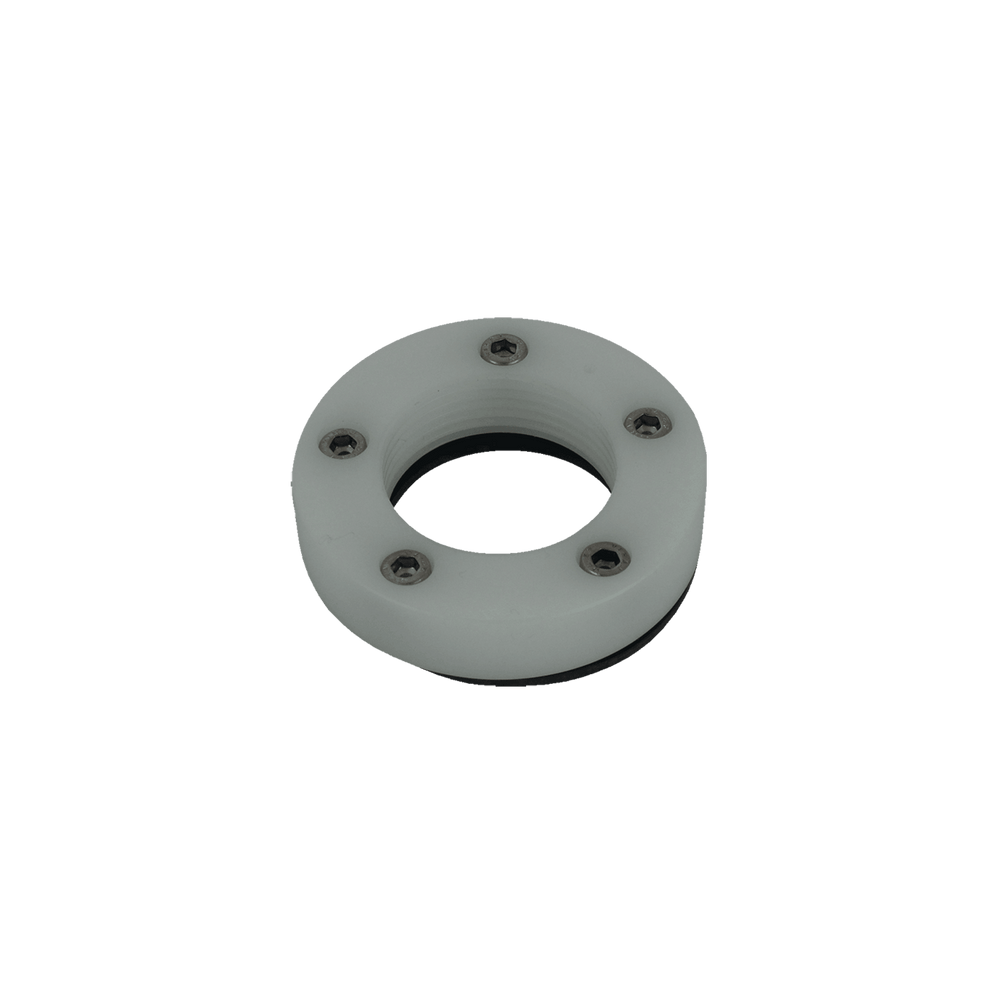

Die Tauchrohrgeber TGW (Wasser) und TGT (Diesel und Benzin) messen mit einem Schaltpunkt alle 16 mm, liefern ein Widerstandssignal von 8–180 Ω und werden senkrecht von oben eingebaut. Die Messelektronik ist galvanisch isoliert, der Geber lässt sich zur Inspektion herausnehmen. Für Fäkalientanks sind sie nicht vorgesehen. Passend dazu: Adapterring GWA für SAE-Lochkreise, Flanschring GWF/GWW und Verschlusskappe TRV.

Drucksonden TDS und TDN 200 – Wasser, Diesel und Fäkalien

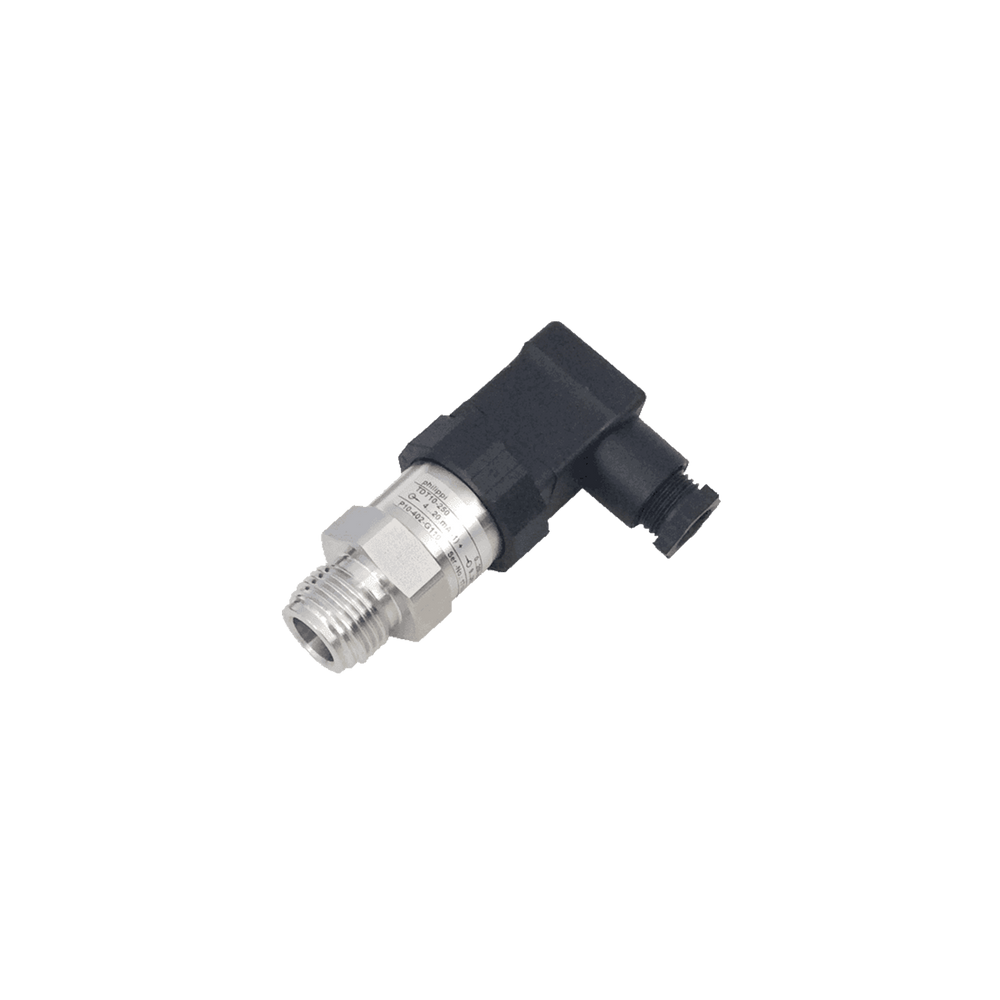

Die Sonden messen den Füllstand über den hydrostatischen Druck am Tankboden, mit 1 cm Auflösung bei Tankhöhen bis 200 cm. Der TDS 200 eignet sich für Diesel, Wasser, Abwasser und Fäkalien, der TDN 200 für Wasser, Abwasser und Fäkalien; beide nicht für Benzin. Die Sonde wird bis auf den Tankboden abgelassen. Als feste Einschraubsonde mit G1/2″-Gewinde gibt es die TDT-10-250.

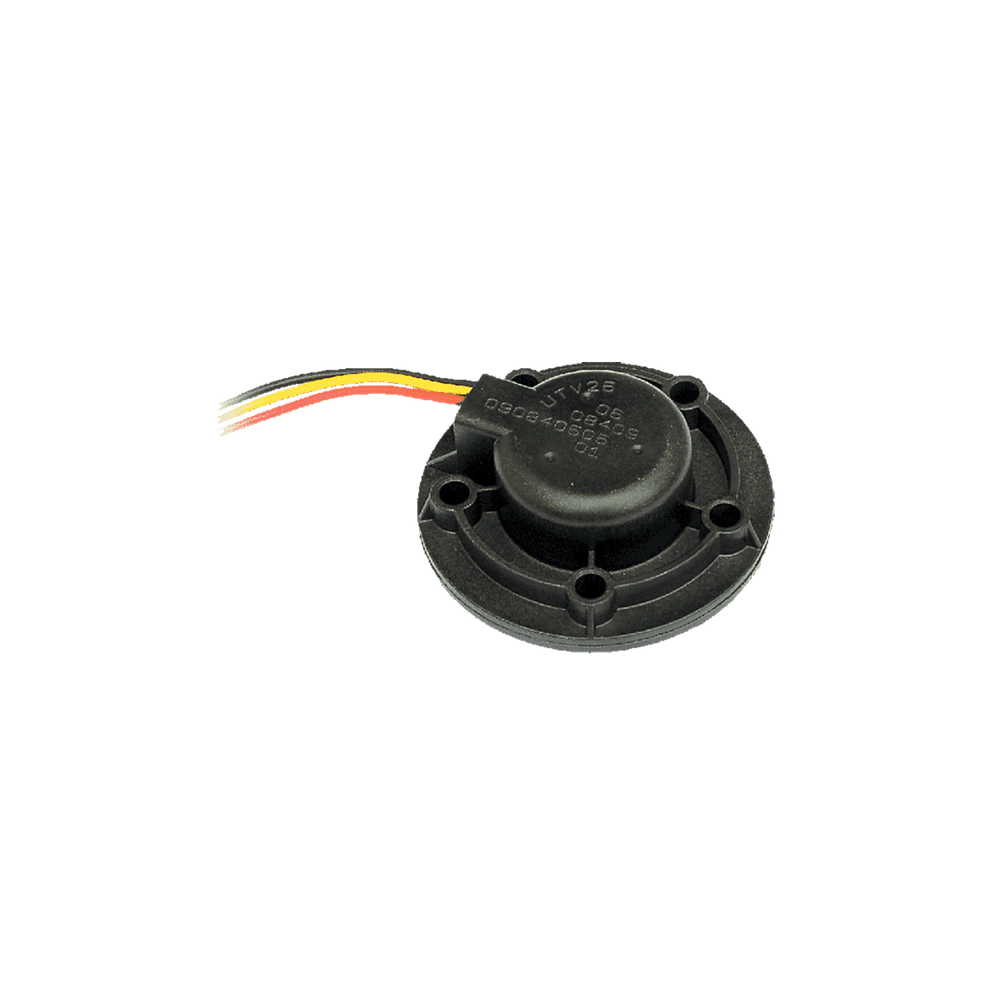

Ultraschallsonde UTV – berührungslos von oben

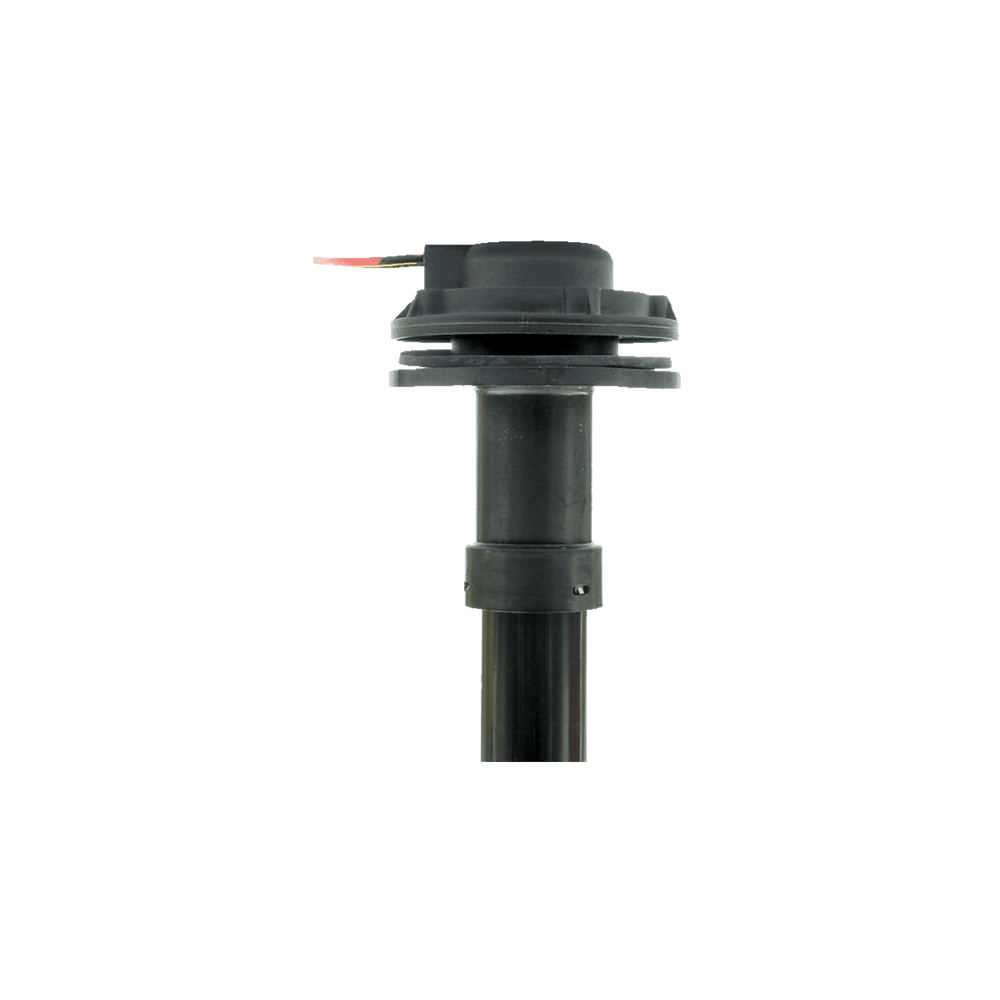

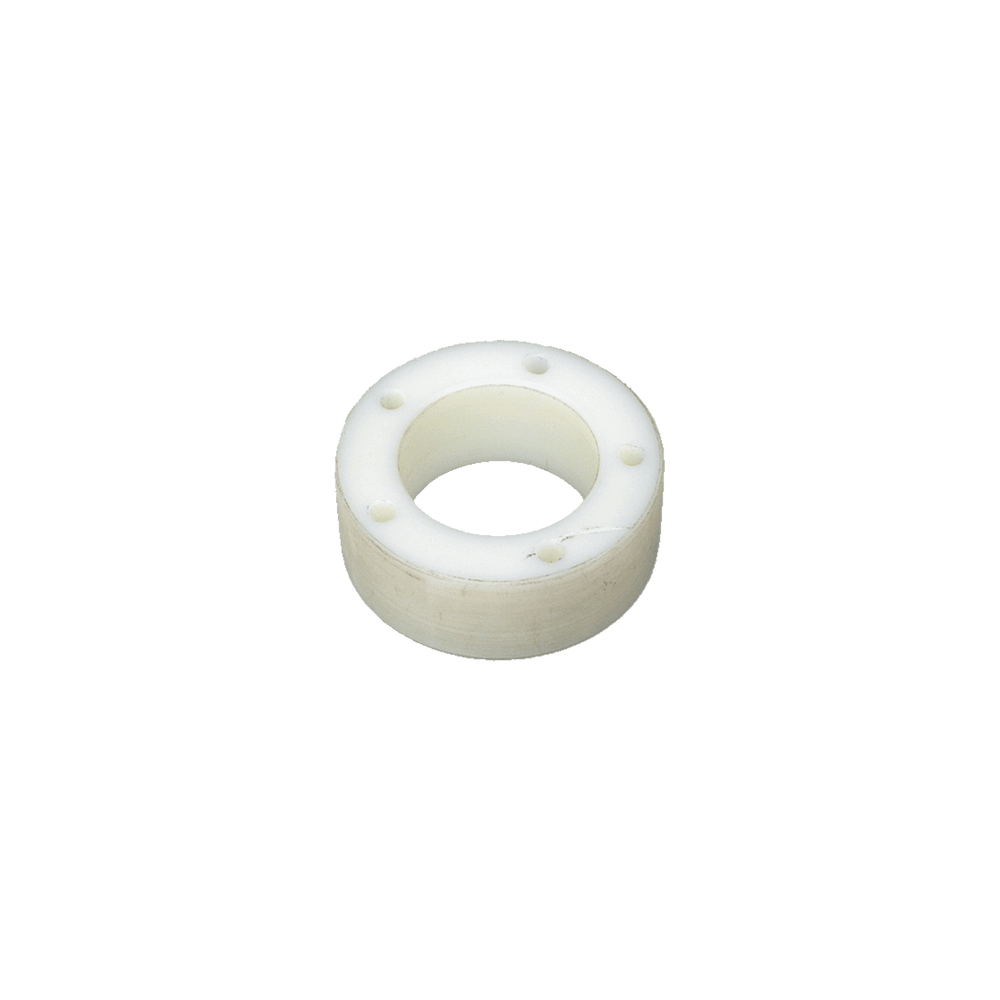

Die UTV misst den Füllstand per Ultraschall berührungslos von oben, in zehn Einbaulängen von 20 bis 80 cm. Sie ist für Abwasser- und Fäkalientanks gedacht; für Wasser und Treibstoff empfiehlt philippi andere Geber. Unter dem Sensor liegt eine Totzone von 2,5 cm, die der Abstandsring UTS 25 ausgleicht. Das Schallführungsrohr UFT verbessert die Messung bei Schräglage und Wellengang.

Fäkalientanks: TRS 130 und FAF

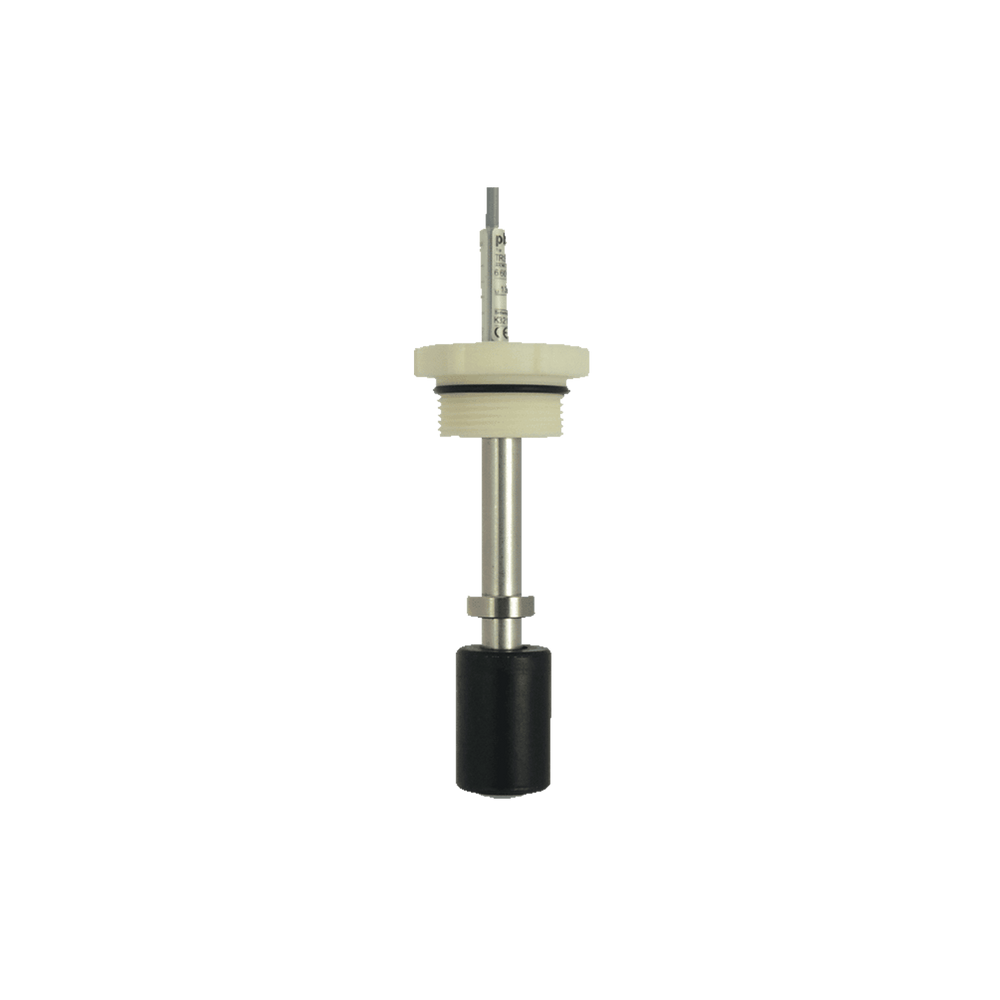

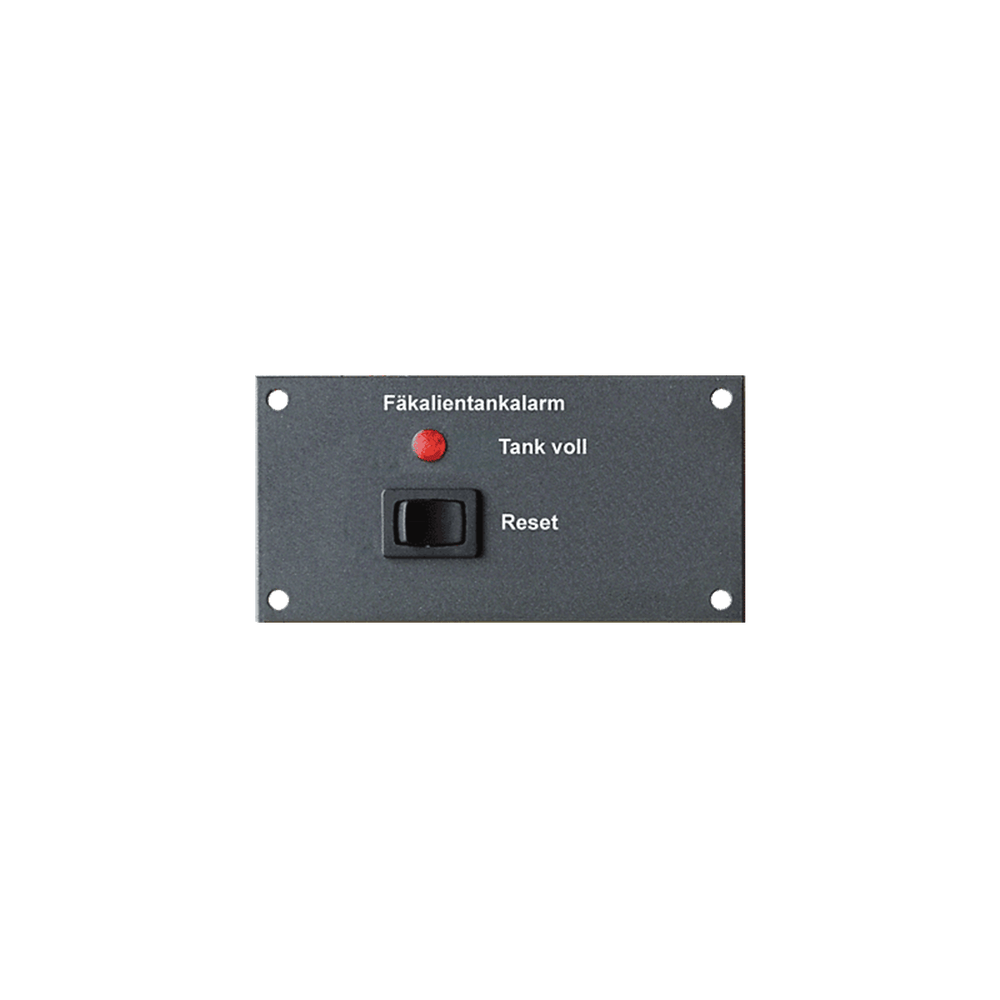

Der Tankgeber TRS 130 meldet den 3/4-Vollzustand gemäß Fäkalientankverordnung, 80 mm vor der Tankoberkante, bei Tanktiefen von 200 bis 400 mm. Die Meldung zeigt das Alarmpanel FAF optisch und akustisch an, für 12 V oder 24 V. Die FAF arbeitet alternativ auch mit den Schwimmerschaltern RSW oder DSW.

Gobius – Messung durch die Tankwand

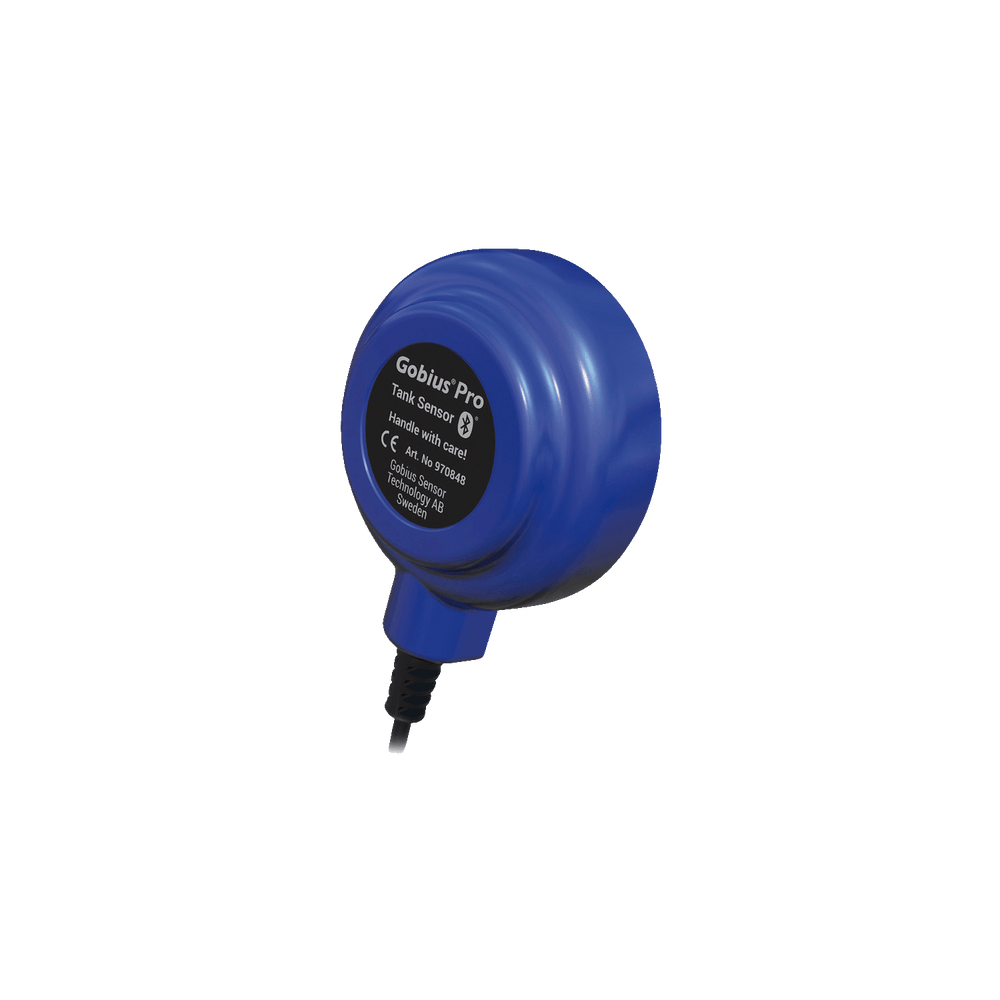

Die Gobius-Sensoren messen ohne Kontakt zur Flüssigkeit. Der Gobius C wird oben auf dem Tank montiert, misst stufenlos mit ±2–3 mm bei Tanktiefen bis 2 m und wird per Bluetooth-App eingerichtet. Es gibt ihn mit analogen Ausgängen, als NMEA-2000-Version und als Basic mit 10–180-Ω-Ausgang. Bei Kunststofftanks misst er durch die Tankwand, bei Metalltanks sitzt er mit Montageadapter im vorhandenen 1 1/4″-Flansch. Der Gobius Pro wird seitlich montiert, meldet per Bluetooth und über zwei Schaltkontakte und eignet sich als Voll- oder Leermelder; bis zu acht Sensoren lassen sich pro Tank anmelden.

Schwimmerschalter und Interface

Die Schwimmerschalter RSW (seitlicher Einbau, für Öl und Benzin) und DSW (Montage komplett von außen, für geringen Fülldruck) liefern einen einfachen Schaltkontakt für Alarm- und Warnfunktionen. Das Universal-Tankinterface UTI wandelt das 4–20-mA-Signal der Sonden TDS, TDN und TDT für vorhandene analoge Rundinstrumente um.

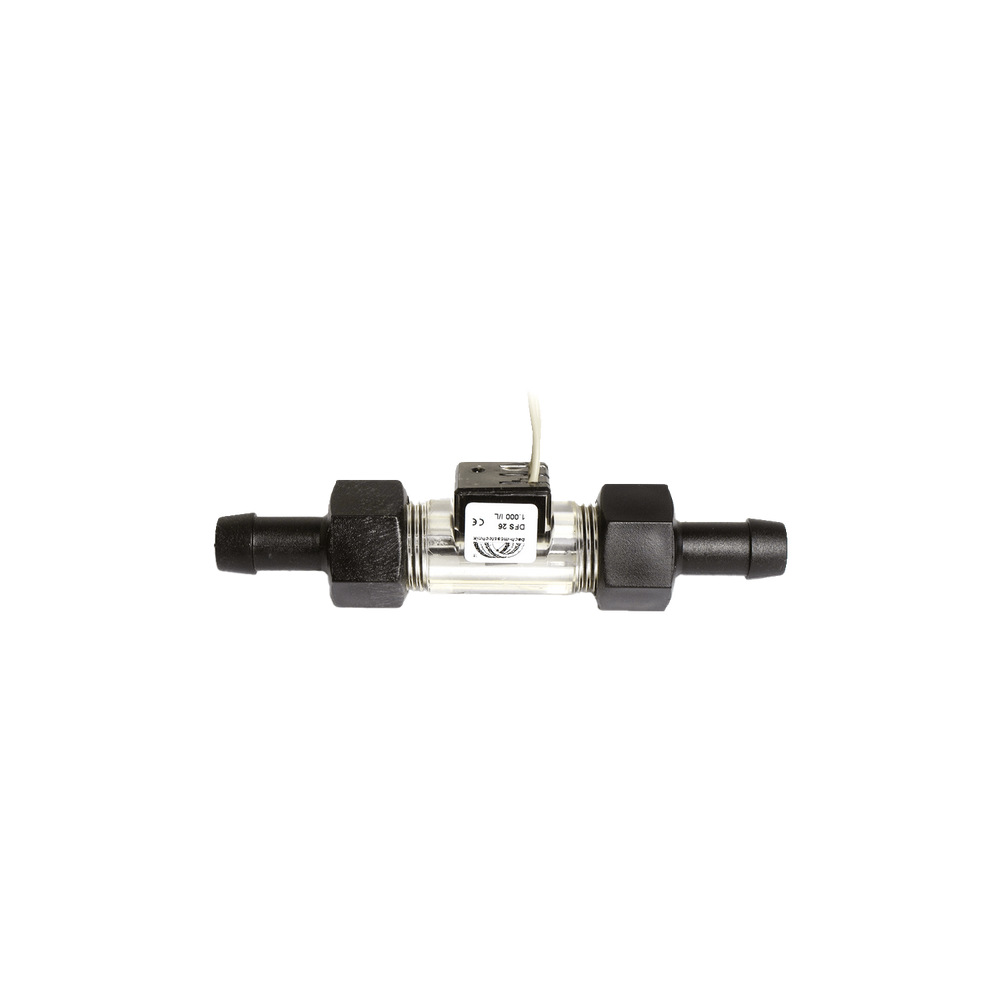

Durchflusssensor DFS 24

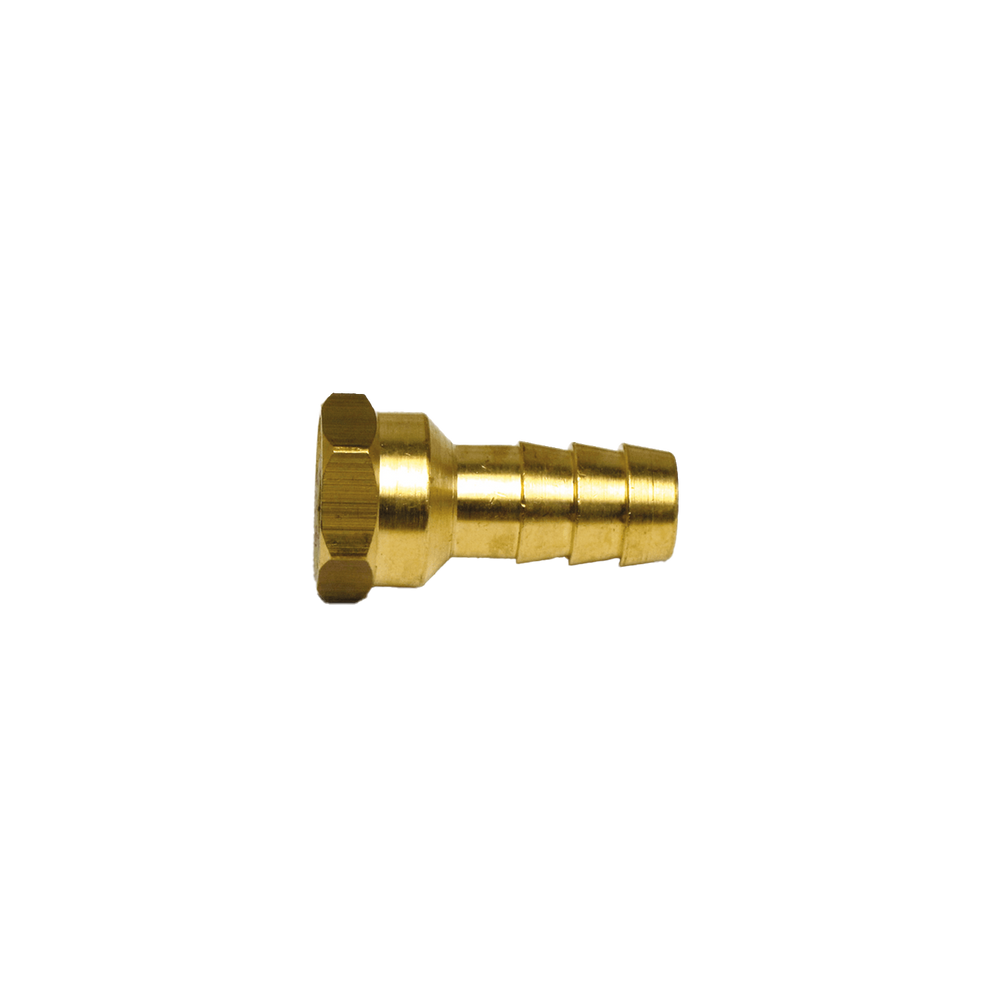

Misst den Frischwasserverbrauch literweise in Echtzeit, bei 1 bis 25 l/min; mit Anschlussflansch DFF 1/2" für 1/2"-Schläuche.

Anzeigen und Kompatibilität

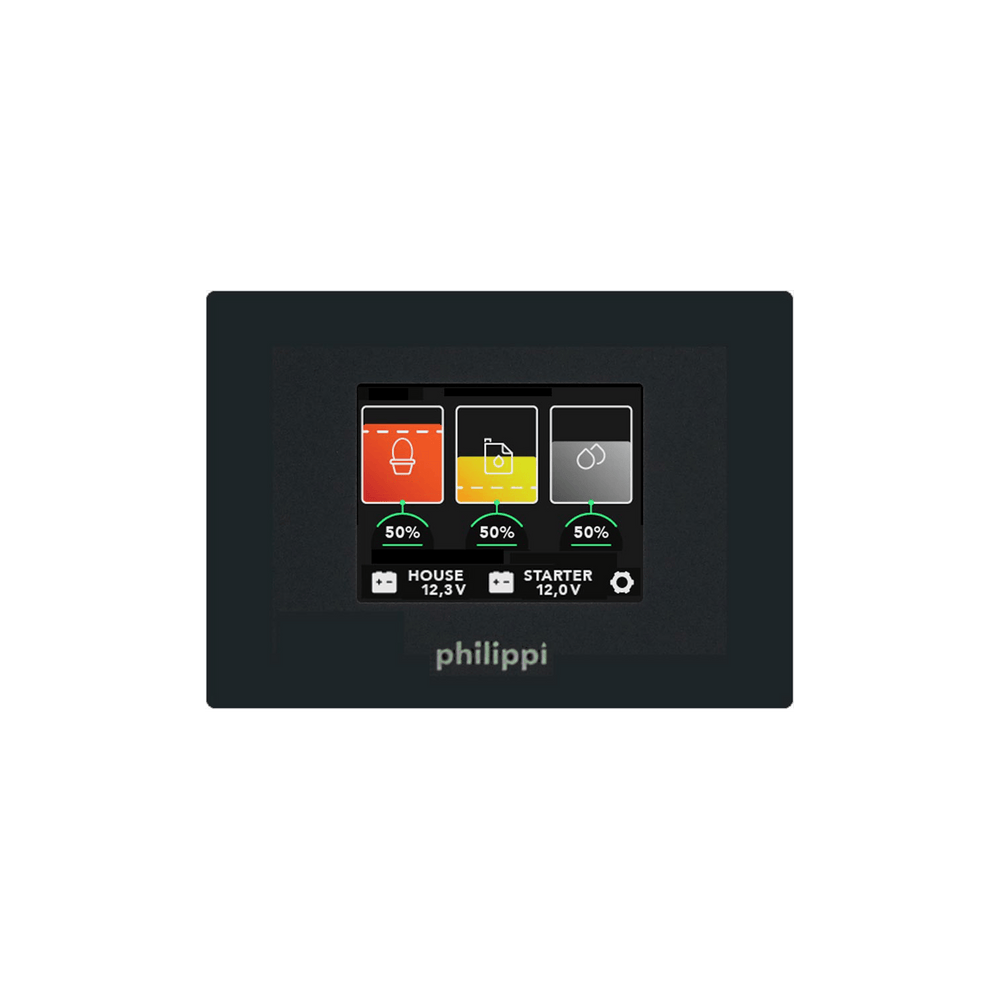

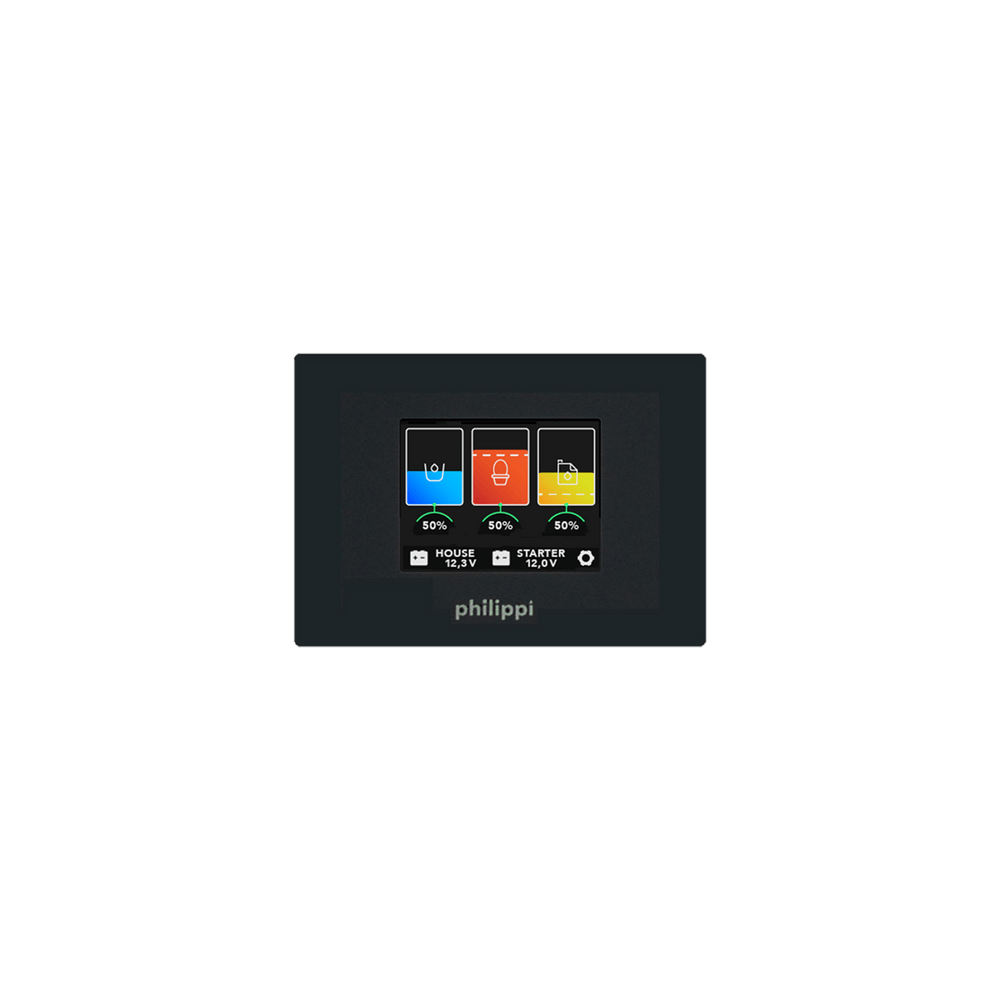

Die philippi-Tankgeber TGW, TGT, TDS/TDN, TDT und UTV lassen sich direkt an die Tankmonitore TCS, VTM 2 und BTM2 anschließen, dazu Fremdgeber mit 10–180 Ω, 240–33 Ω, 0–3 V oder 4–20 mA. Für jeden Tank lassen sich Volumen, Tankform und Alarmschwellen einstellen.

Häufig gestellte Fragen zu Tanksensoren

Welcher Tanksensor ist für Fäkalientanks geeignet?

Für Fäkalientanks sind die Tauchrohrgeber TGW und TGT nicht vorgesehen. Den Füllstand messen die Ultraschallsonde UTV, die Drucksonden TDS und TDN 200, die Einschraubsonde TDT-10-250 und der Gobius C. Die 3/4-Vollmeldung nach Fäkalientankverordnung übernimmt der Tankgeber TRS 130 zusammen mit dem Alarmpanel FAF, das optisch und akustisch warnt.

Muss ich meinen Tank für die Montage anbohren?

Das hängt vom Sensortyp ab. Tauchrohrgeber, Drucksonden und die Ultraschallsonde UTV werden von oben in eine Tanköffnung eingebaut, die TDT-10-250 bodennah in ein G1/2″-Gewinde. Der Gobius C misst durch die Wand von Kunststofftanks, ganz ohne Bohrung. Bei Metalltanks sitzt er mit Montageadapter im vorhandenen 1 1/4″-Flansch.

Welcher Sensor misst am genauesten?

Stufenlos und hoch aufgelöst messen die Drucksonden TDS und TDN 200 mit 1 cm Auflösung und der Gobius C mit ±2–3 mm. Die Tauchrohrgeber TGW und TGT lösen in Schritten von 16 mm auf. Ein Grenzwertgeber wie der Gobius Pro meldet dagegen nur, ob der Füllstand über oder unter dem Sensor liegt, und eignet sich als Voll- oder Leermelder.

Welche Anzeige passt zu den Tankgebern?

Die philippi-Tankgeber TGW, TGT, TDS/TDN, TDT und UTV lassen sich direkt an die Tankmonitore TCS, VTM 2 und BTM2 anschließen. Für die P-BUS-Systemmonitore PSM3 und PSL bindet das Tank-Interface CMT3 bis zu vier Tankgeber ein. Auf den Kartenplotter kommen die Werte über NMEA 2000, zum Beispiel vom BTM2 oder vom Gobius C NMEA 2000.

Wie finde ich den passenden Tankgeber?

Welcher Geber passt, hängt von der Flüssigkeit, der Tanktiefe, dem Tankmaterial und dem Zugang ab. Der Tankgeber-Finder der Akademie fragt diese Punkte ab und nennt den passenden Geber mit Baulänge, Einbauteilen und Anzeige sowie die Alternativen. So vermeiden Sie Fehlkäufe, etwa einen Schwimmergeber für einen Fäkalientank.
