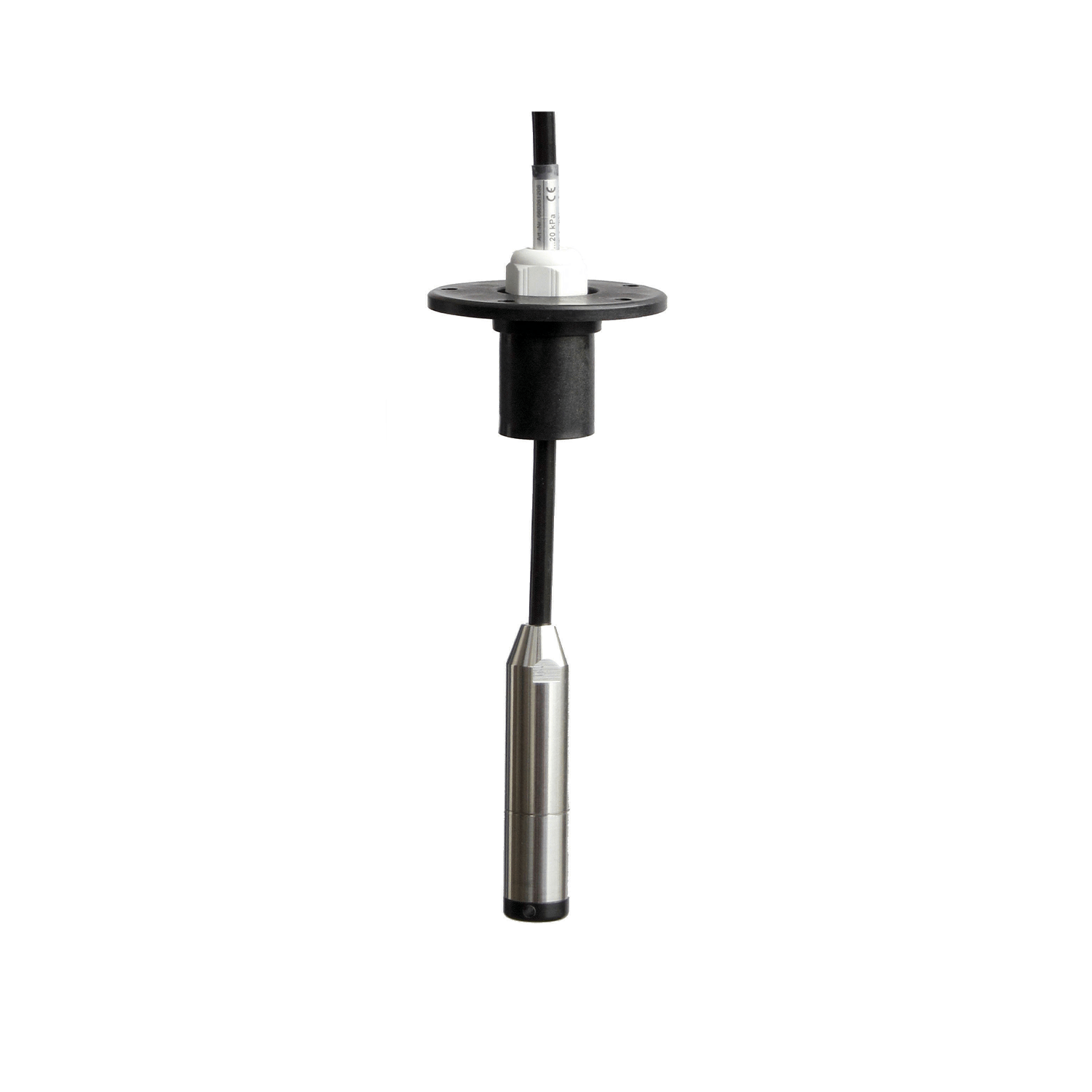

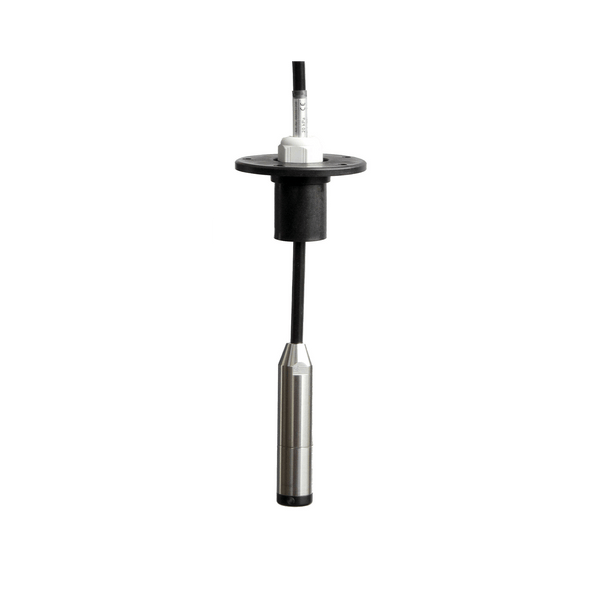

Im Detail. Tanksonden TDS / TDN 200.

Ihre Vorteile.

  • Präzise Messung über hydrostatischen Druck, unabhängig von der Tankform
  • Automatischer Druckausgleich verhindert Messfehler durch Luftdruckschwankungen
  • Geeignet für Diesel, Wasser, Abwasser und Fäkalientanks (nicht für Benzin/Kerosin/Petroleum, EEx-Zone)
  • Lieferung inklusive Montageflansch
  • Kompatibel mit Tankmonitor TCS/BTM/VTM, Tankinterface CMT3 und Interface UTI

Entwickelt und gefertigt in Deutschland.

Erstausrüster-Qualität

  • Einzeln geprüft: Jedes Gerät wird in Remseck angeschlossen und in einer Prüfumgebung getestet.
  • Markenbauteile, wie in der Serie für Werften.
  • Jahrzehnte reparierbar: Ersatzteile bis 30 Jahre zurück, eigenes Reparaturzentrum.
So fertigen wir

Technische Daten

Merkmal Wert
Einsatz Tauchsonde
Tankmedien TDS 200 Diesel, Wasser, Abwasser, Fäkalien
Tankmedien TDN 200 Wasser, Abwasser, Fäkalien
Messbereich 0–200 mbar
Messauflösung 1 cm
Max. Tankhöhe 200 cm
Ausgangssignal DC 4–20 mA, 2-Ader-Prinzip
Betriebsspannung 10–30 V DC über Messleitung
Arbeitstemperaturbereich 0–40 °C
Sondengehäuse Edelstahl 1.4404 (316L, V4A)
Kabel PUR schwarz, 2,5 m, ölbeständig
Abmessungen L 97 mm, Ø 22 mm
Gewicht ca. 0,2 kg ohne Kabel

Hersteller und Produktsicherheit

philippi elektrische systeme GmbH
Neckaraue 19
71686 Remseck am Neckar
Deutschland
info@philippi-online.de

Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.

Häufige Fragen. Kurz beantwortet.

Was unterscheidet TDS 200 und TDN 200?

Der Unterschied liegt in den zulässigen Tankmedien. Die TDS 200 ist für Diesel, Wasser, Abwasser und Fäkalien geeignet, die TDN 200 für Wasser, Abwasser und Fäkalien. Beide messen bis 200 cm Tankhöhe mit 1 cm Auflösung und haben ein Gehäuse aus Edelstahl 1.4404 (316L). Für Benzin, Kerosin oder Petroleum ist keine der beiden Sonden geeignet.

Wie genau misst die Tanksonde?

Die Sonde misst den Füllstand über den hydrostatischen Druck der Flüssigkeit mit einer Auflösung von 1 cm, bei einem Messbereich von 0 bis 200 mbar und einer maximalen Tankhöhe von 200 cm. Weil die Sonde am Tankboden hängt, ist die Messung unabhängig von der Tankform. Der Arbeitstemperaturbereich liegt bei 0 bis 40 °C.

Mit welchen Anzeigen ist die Tanksonde kompatibel?

Die Tanksonden TDS / TDN 200 liefern ein Ausgangssignal von 4 bis 20 mA im 2-Ader-Prinzip. Sie arbeiten mit den philippi Tankmonitoren TCS, BTM und VTM, mit dem Tankinterface CMT3 und über das Interface UTI auch mit analogen Rundinstrumenten. Versorgt wird die Sonde mit 10 bis 30 V DC über die Messleitung.

Wie wird eine Verfälschung durch Luftdruck verhindert?

Das 2,5 m lange PUR-Anschlusskabel enthält einen dünnen Luftschlauch für den rückseitigen Druckausgleich. So werden Schwankungen des Luftdrucks automatisch ausgeglichen und verfälschen den gemessenen Füllstand nicht. Das schwarze PUR-Kabel ist ölbeständig, die Sonde selbst hat ein Edelstahlgehäuse. Ein Montageflansch ist im Lieferumfang enthalten.
