philippi Stromkreisverteiler STV Serie 100 – zuverlässige DC-Schalttafel für Boote, Yachten & Wohnmobile
Die philippi Stromkreisverteiler der Serie 100 sind kompakte DC-Schalttafeln für den Einbau im geschützten Innenbereich von Booten, Segelyachten, Motorbooten und Wohnmobilen. Jeder Stromkreis besteht aus einem thermischen Sicherungsautomaten, einer LED-Kontrollleuchte und einem Wippschalter. Schalten und Absichern sind damit auf dem Panel vereint – ohne separate Sicherungen.
Kurz erklärt: Die STV Serie 100 verbindet Schalter und thermischen Schutzschalter in jedem Stromkreis. Bei einem Kurzschluss erlischt die LED und der rote Knopf springt heraus; nach Beheben des Fehlers ist der Kreis per Knopfdruck sofort wieder betriebsbereit.
Was ist die STV Serie 100 und wofür wird sie eingesetzt?
Die STV Serie 100 ist eine DC-Schalttafel für die Verteilung und Absicherung von Bordstromkreisen in 12-V- und 24-V-Bordnetzen. Sie ist für den geschützten Innenraum ausgelegt – typischerweise unter Deck auf Segelyachten und Motorbooten, im Steuerstand oder im Schaltschrank von Wohnmobilen und Fahrzeugen.
Die Stromkreisverteiler der Serie 100 sind mit thermischen Sicherungsautomaten der Baureihe E-T-A 1140 ausgestattet. Standardmäßig sind 8-A-Typen verbaut, auf Wunsch können ohne Aufpreis 4 A, 6 A, 10 A, 12 A oder 16 A eingesetzt werden.
Wie funktioniert der thermische Schutzschalter der Serie 100?
Im Kurzschlussfall springt der rote Knopf des thermischen Sicherungsautomaten heraus und die Kontrollleuchte erlischt. Nach Beseitigung des Fehlers wird der Stromkreis durch Drücken des roten Knopfes wieder in Betrieb genommen. Ein Sicherungswechsel ist nicht erforderlich – der Schutzschalter ist dauerhaft wiederverwendbar. An Bord ist das ein entscheidender Vorteil: kein Suchen nach Ersatzsicherungen auf See, kein Werkzeug, sofortige Wiederinbetriebnahme.
Technische Merkmale der STV Serie 100
| Merkmal |
Details |
| Schutzschalter-Typ |
E-T-A 1140, thermisch |
| Standard-Absicherung |
8 A (alternativ 4 A, 6 A, 10 A, 12 A, 16 A) |
| Anzeige pro Stromkreis |
LED-Kontrollleuchte |
| Bedienung |
Wippschalter + roter Reset-Knopf |
| Anschluss |
Flachsteckhülsen 6,3 mm rückseitig |
| Nennspannung |
12 V / 24 V DC |
| Einbauort |
Innenbereich (geschützt) |
| Mitgeliefert |
Beschriftungsbogen STKZ mit selbstklebenden Schildern |

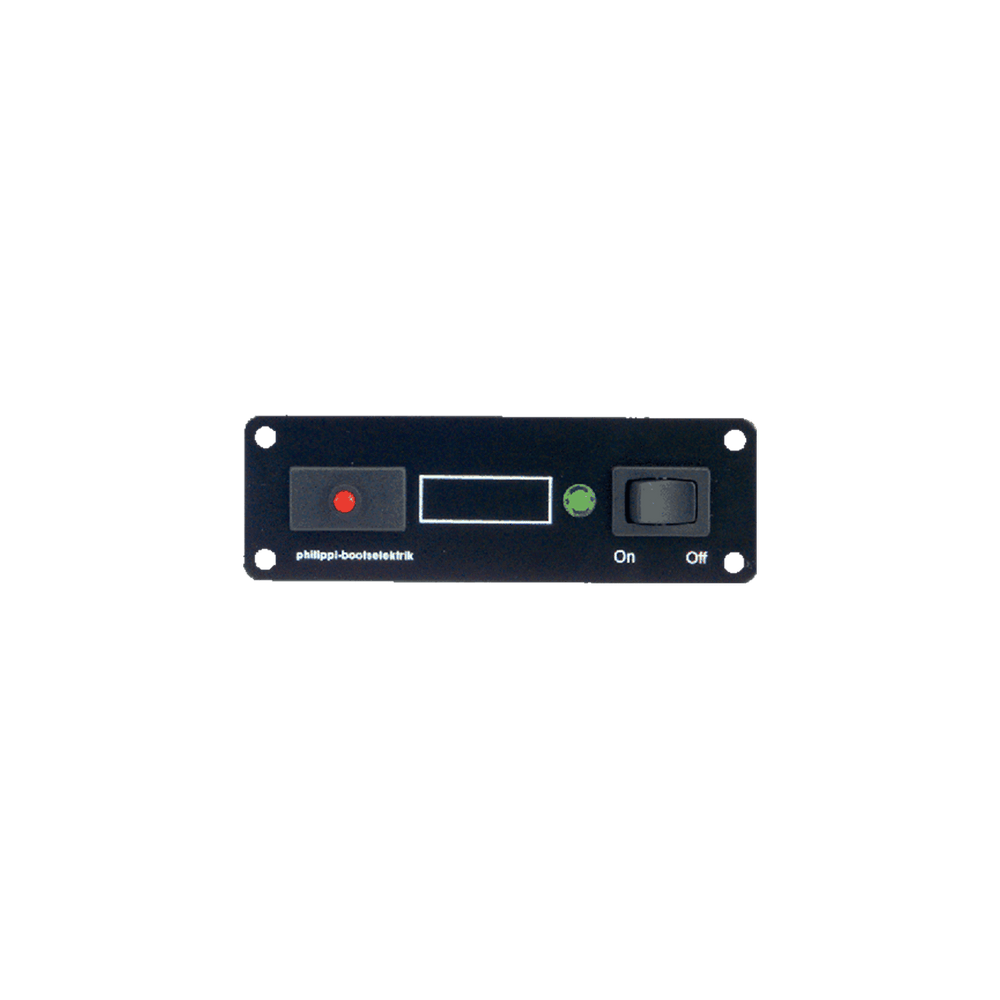

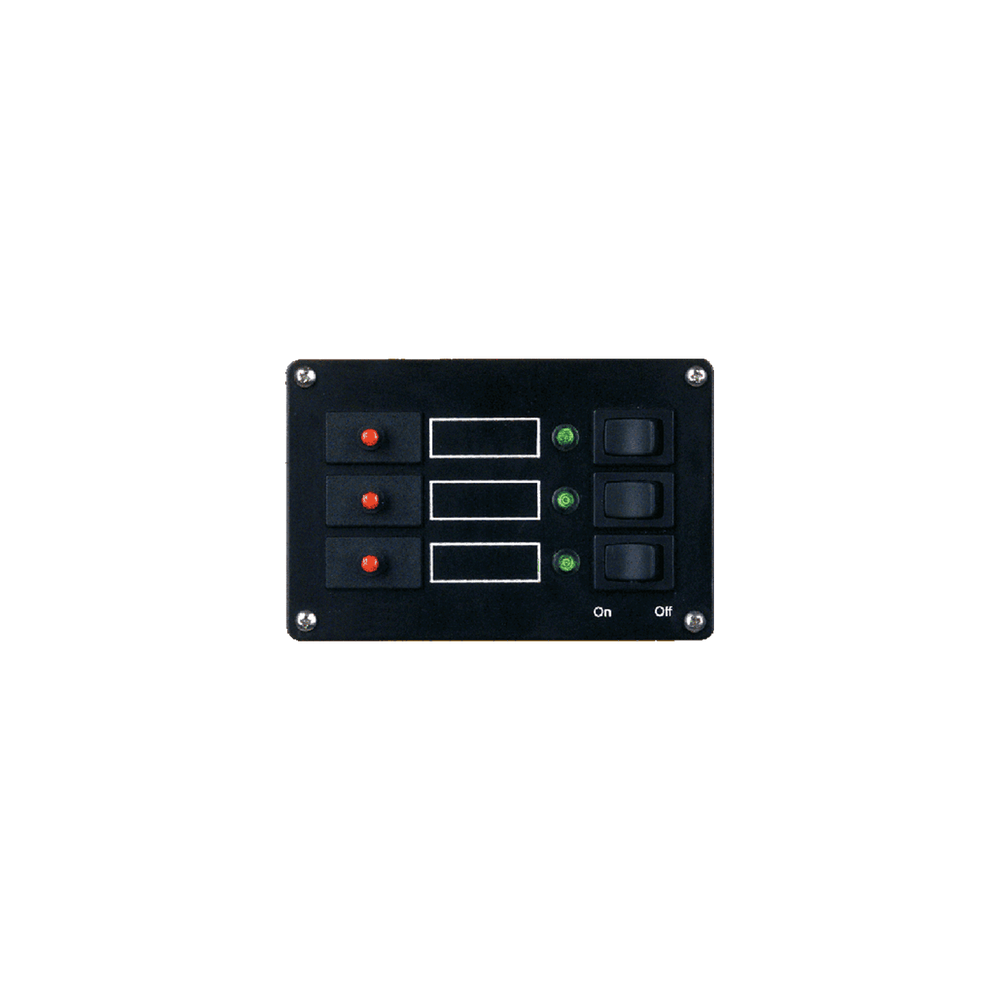

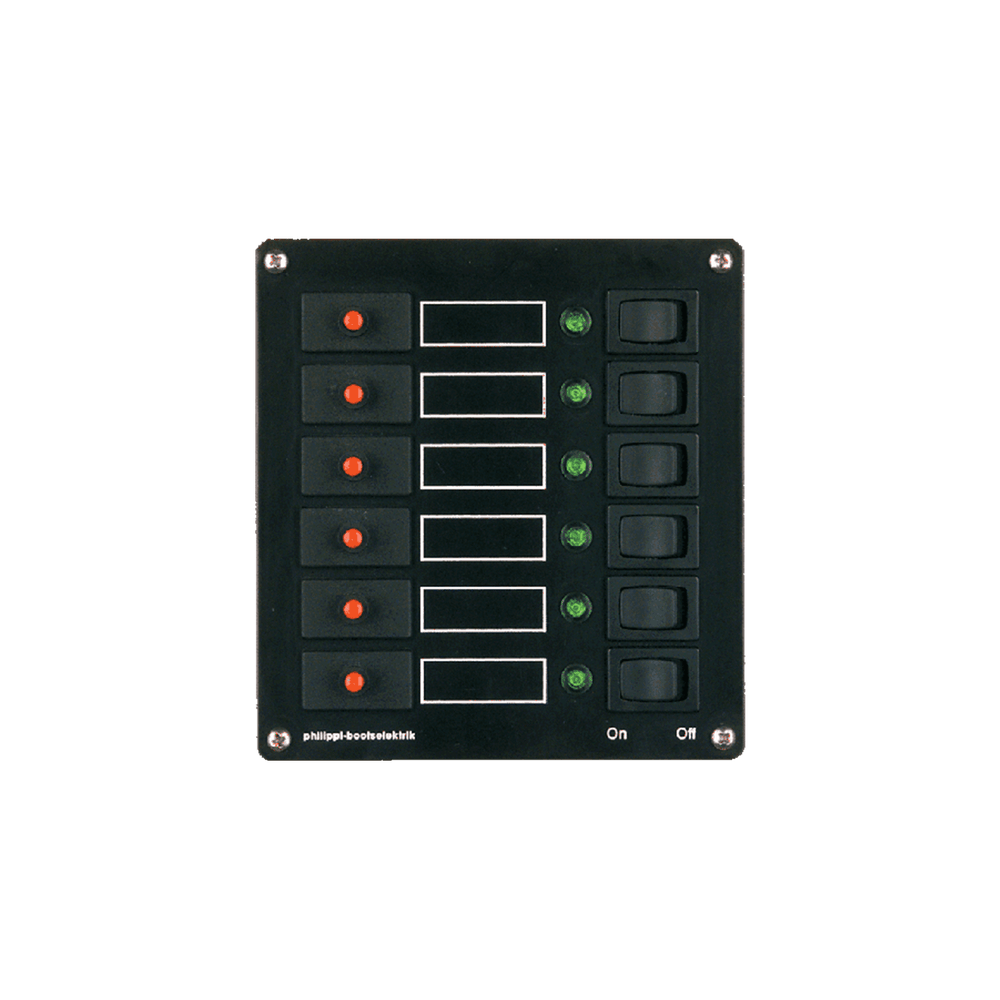

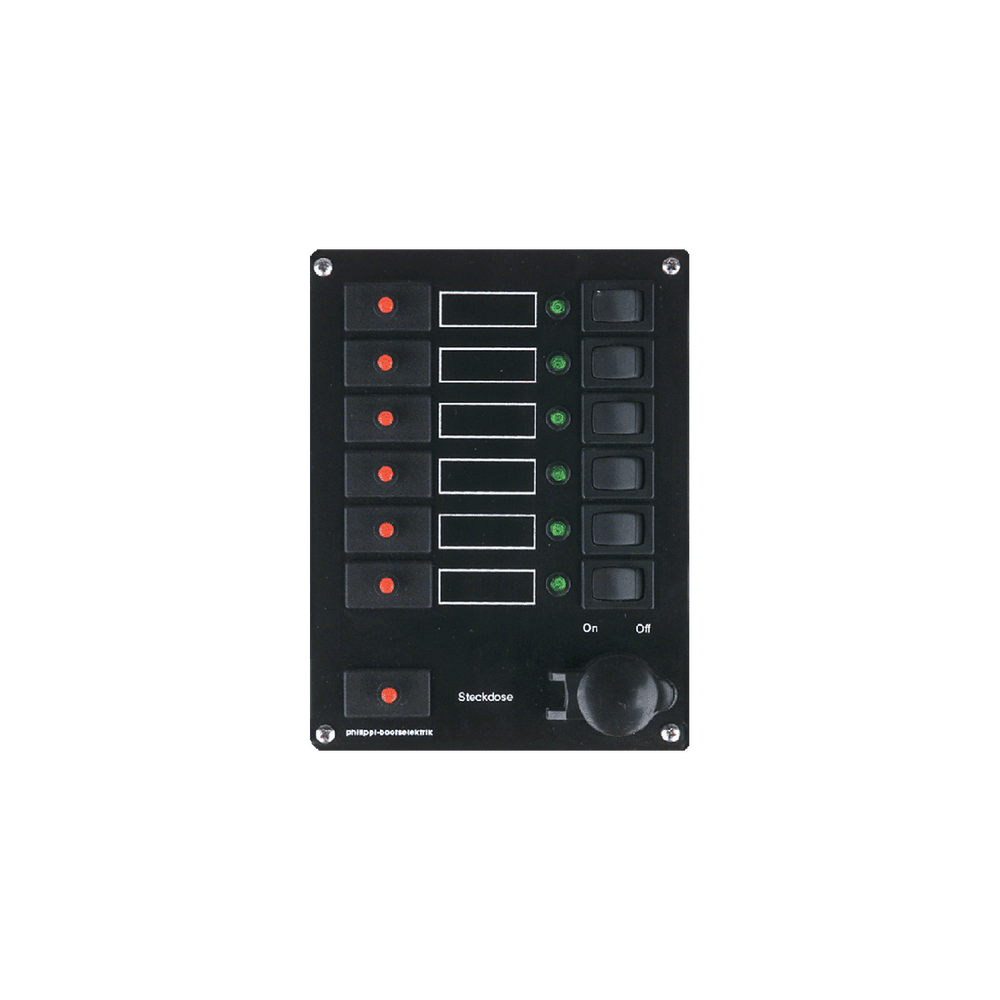

Welche Modelle gibt es in der Serie 100?
-

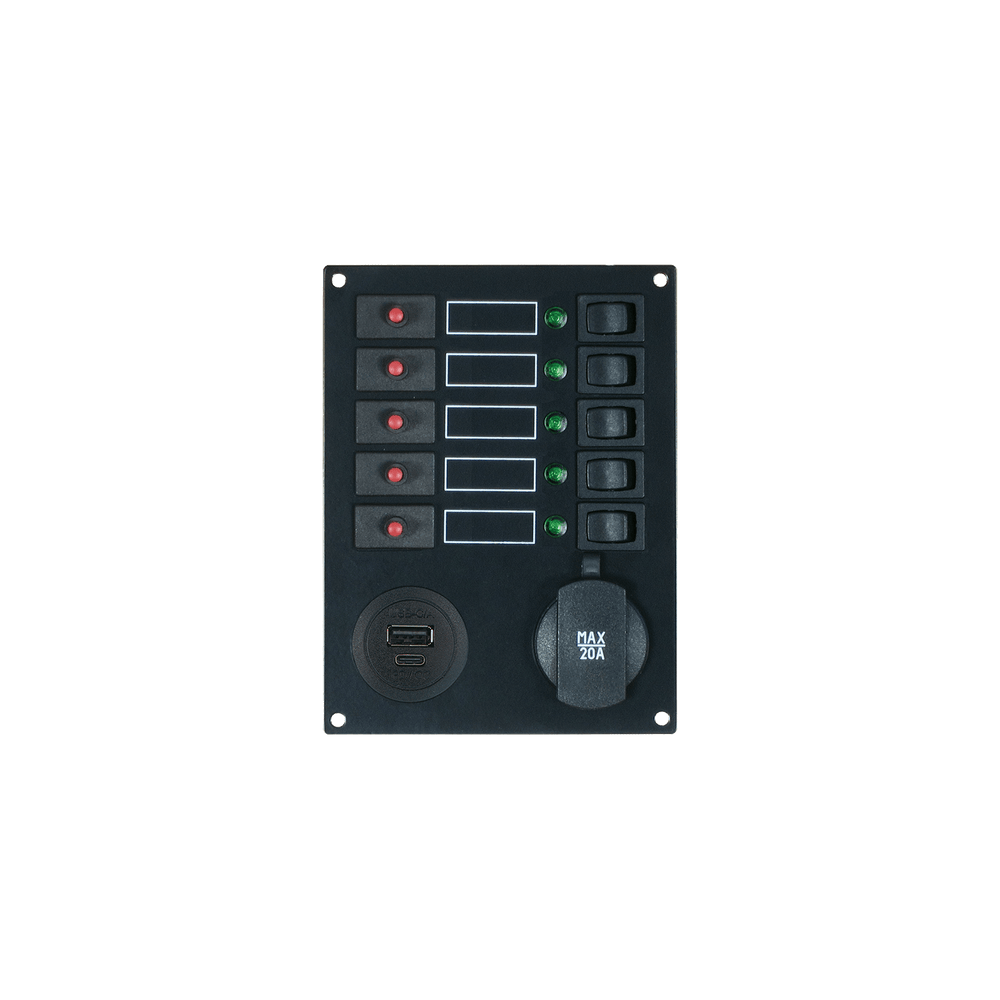

STV 105 – 5 Stromkreise, mit DC- und USB-Doppelladesteckdose
-

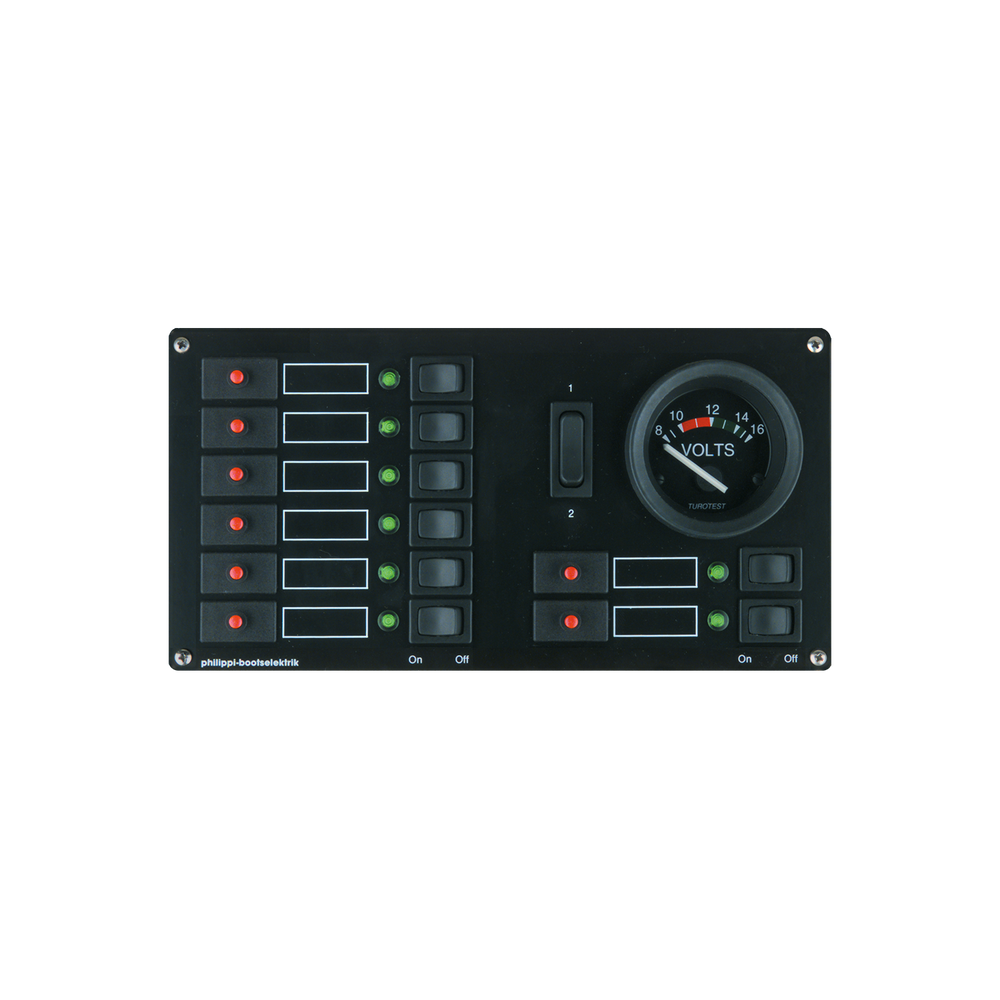

STV 108 – 8 Stromkreise, LED-Anzeige, Wippschalter
-

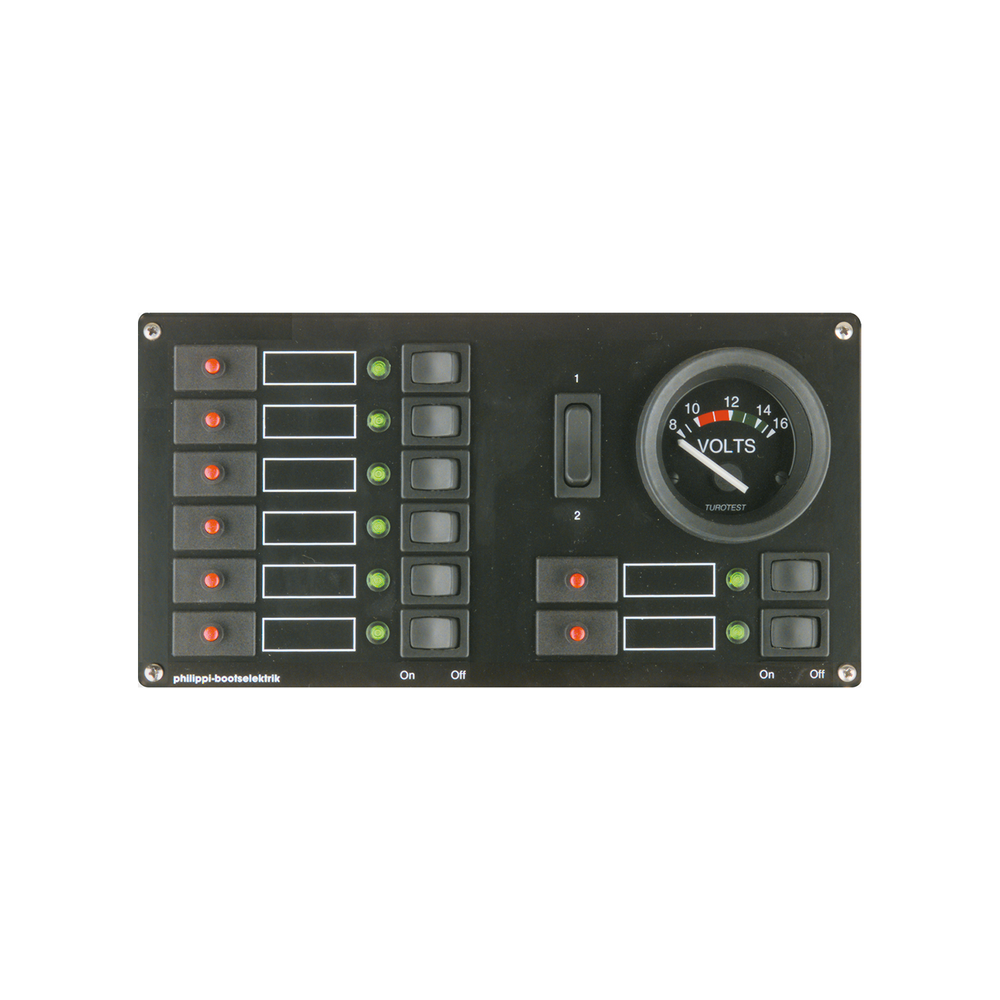

STV 118 – 8 Stromkreise, Voltmeter mit LED-Beleuchtung und Umschalter (1-0-2)
-

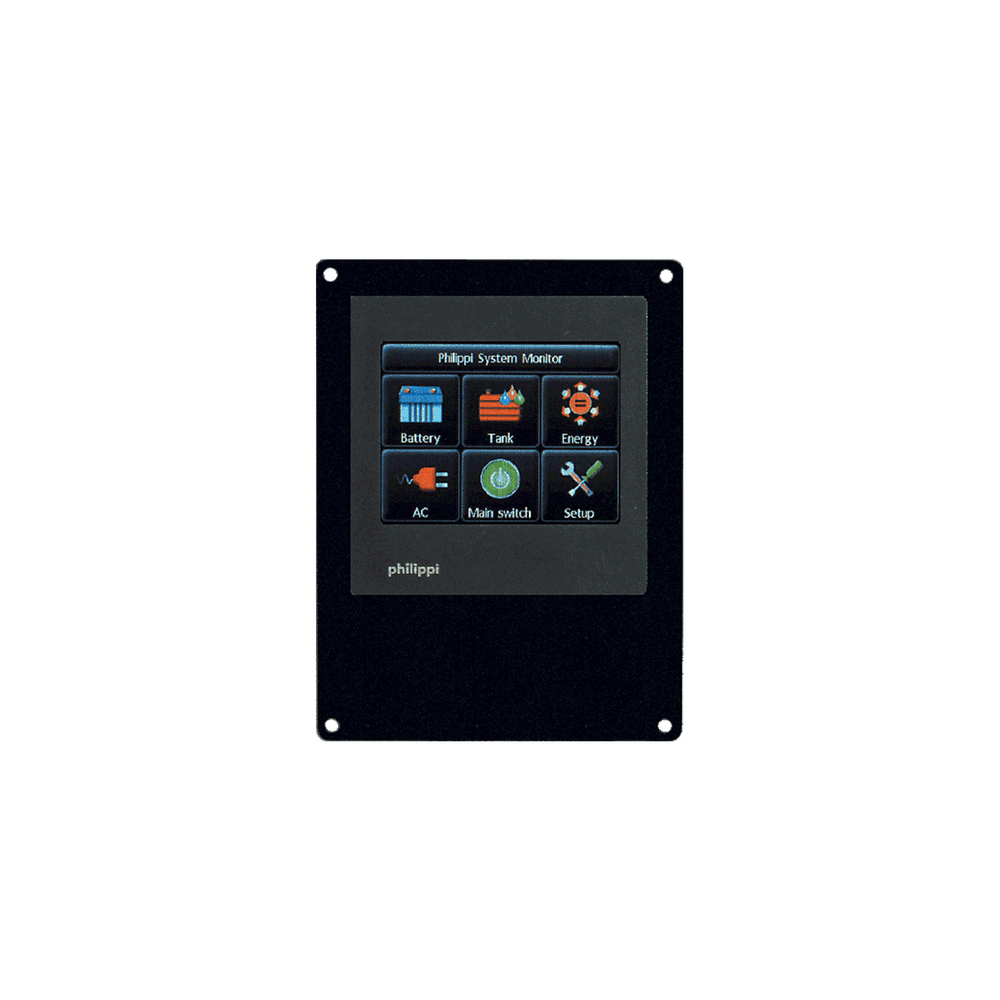

STV 100 PSM – Ausführung mit P-Bus-Systemmonitor

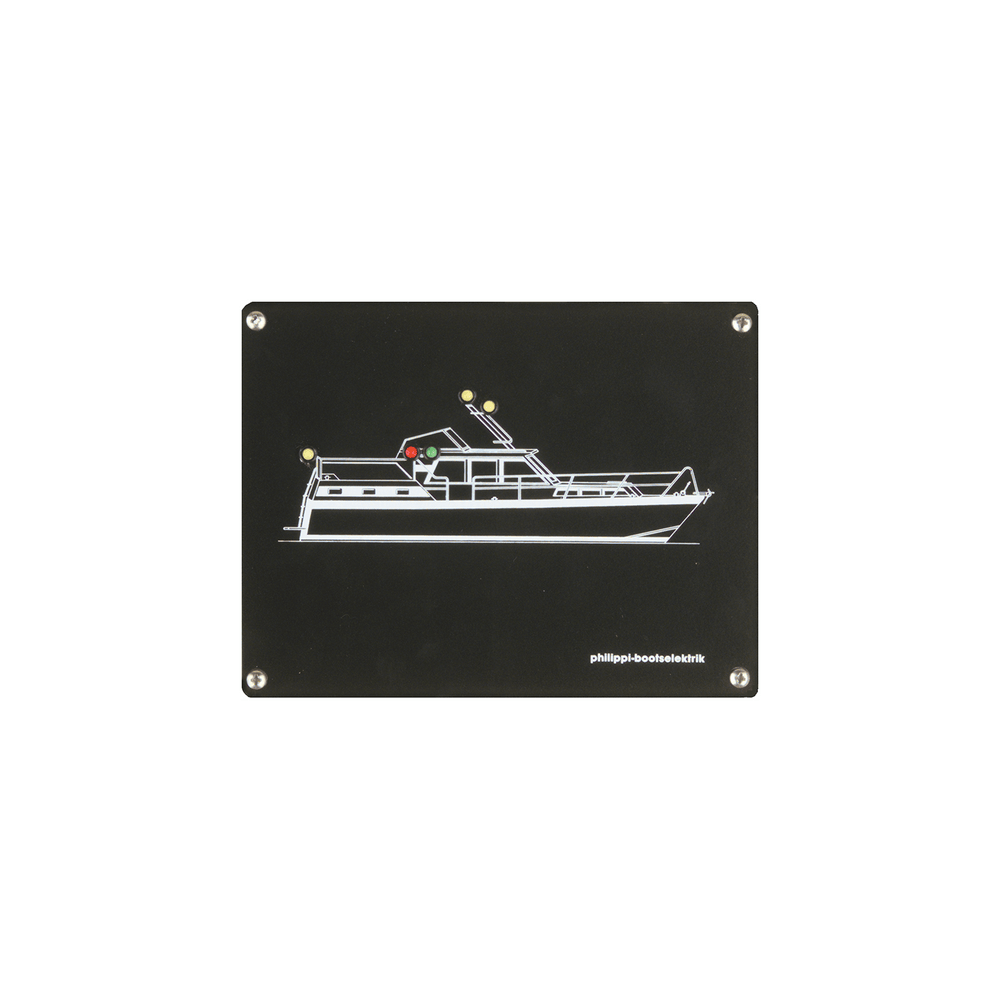

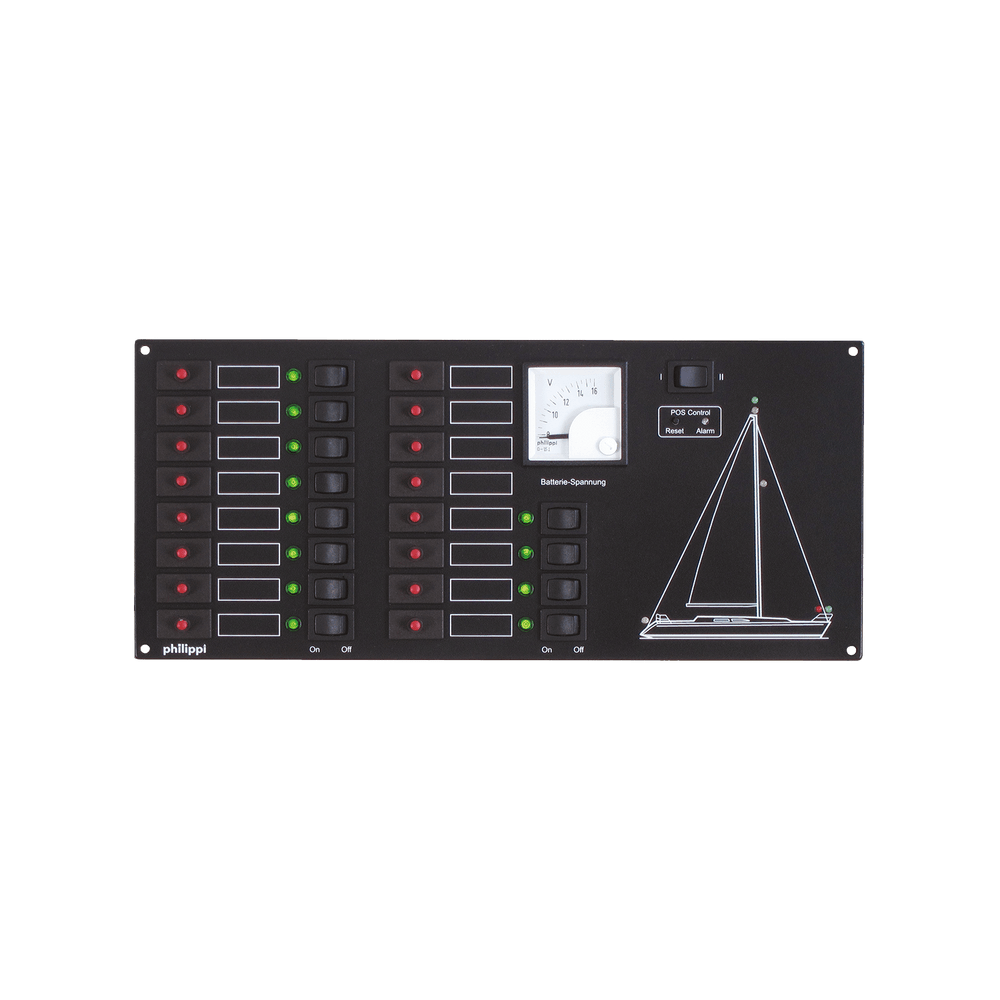

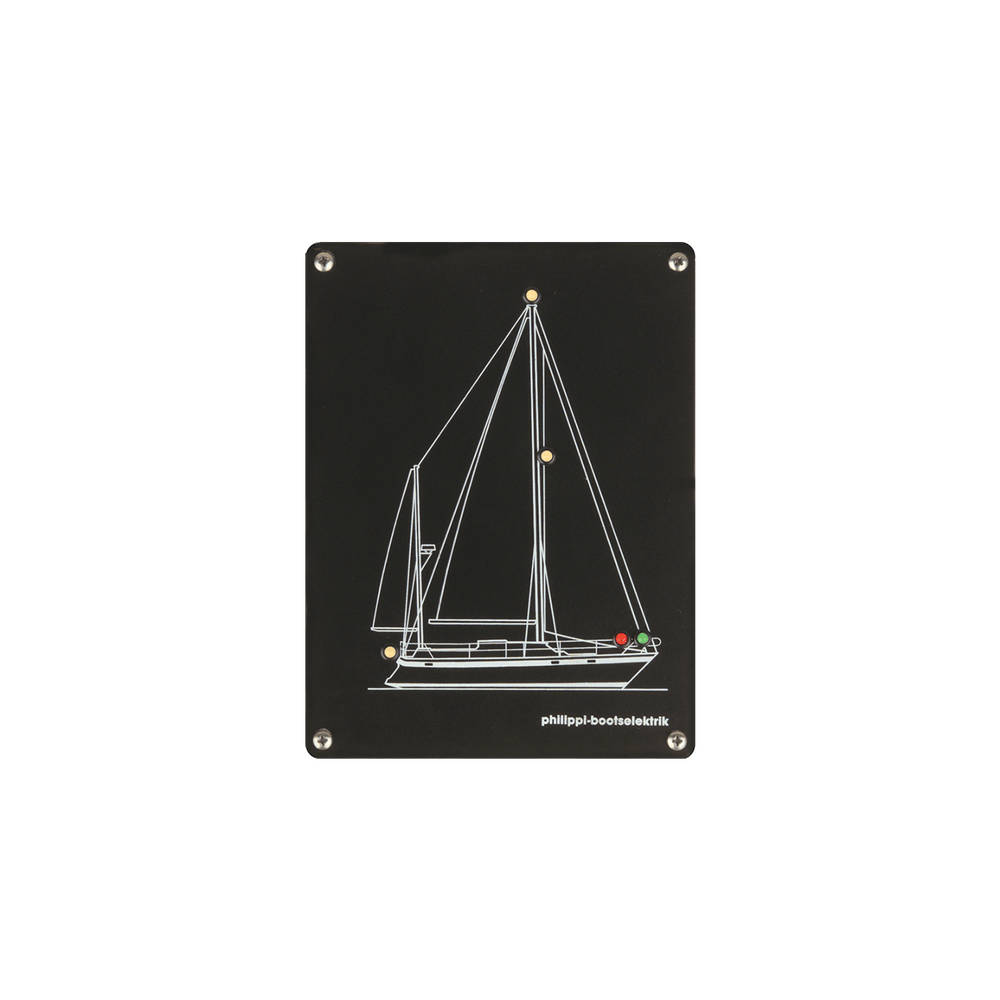

- Sonderausführungen mit Positionslampenüberwachung für Segelyachten und Motorboote

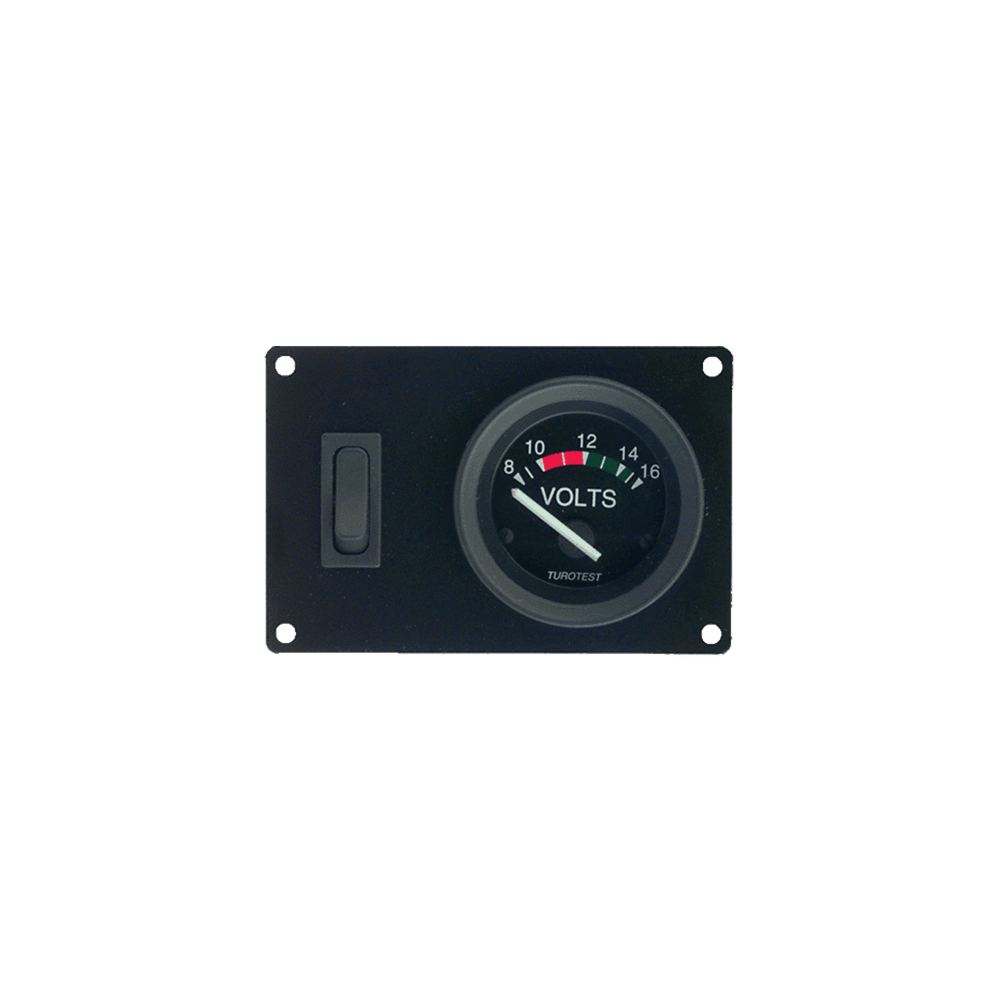

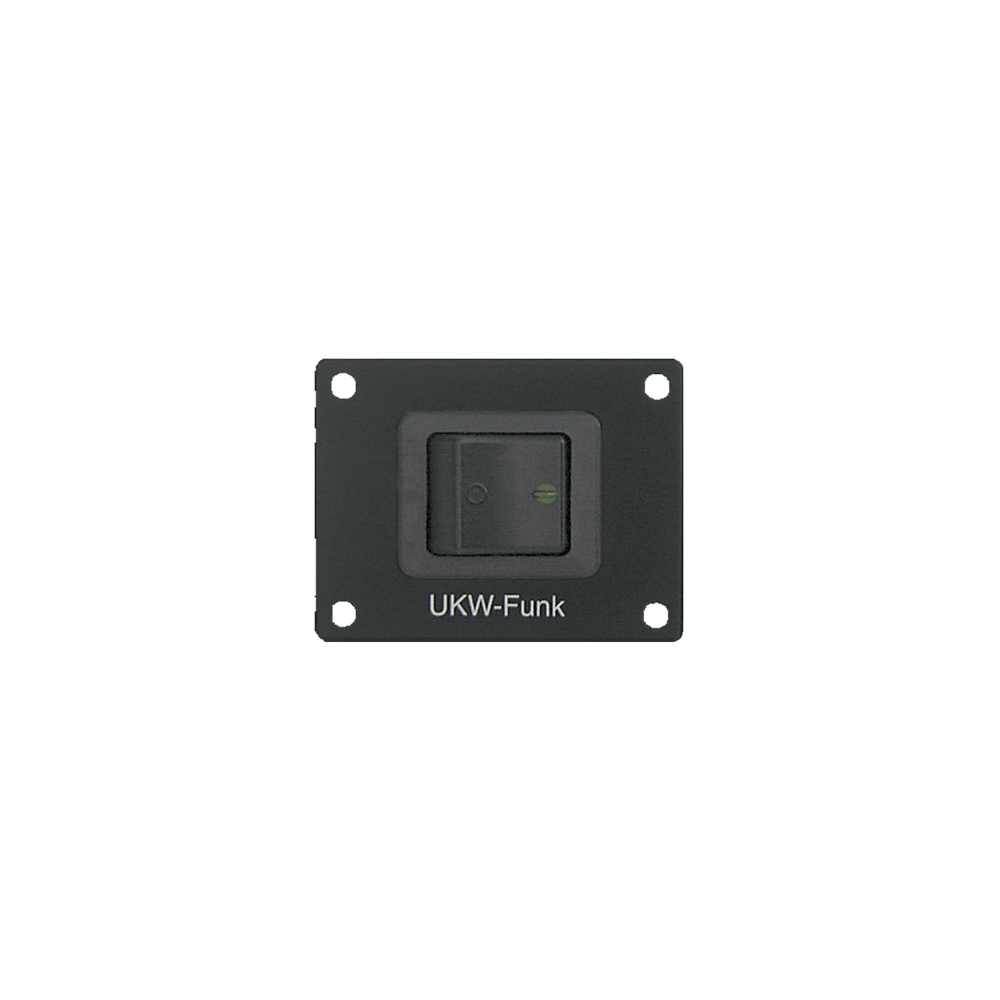

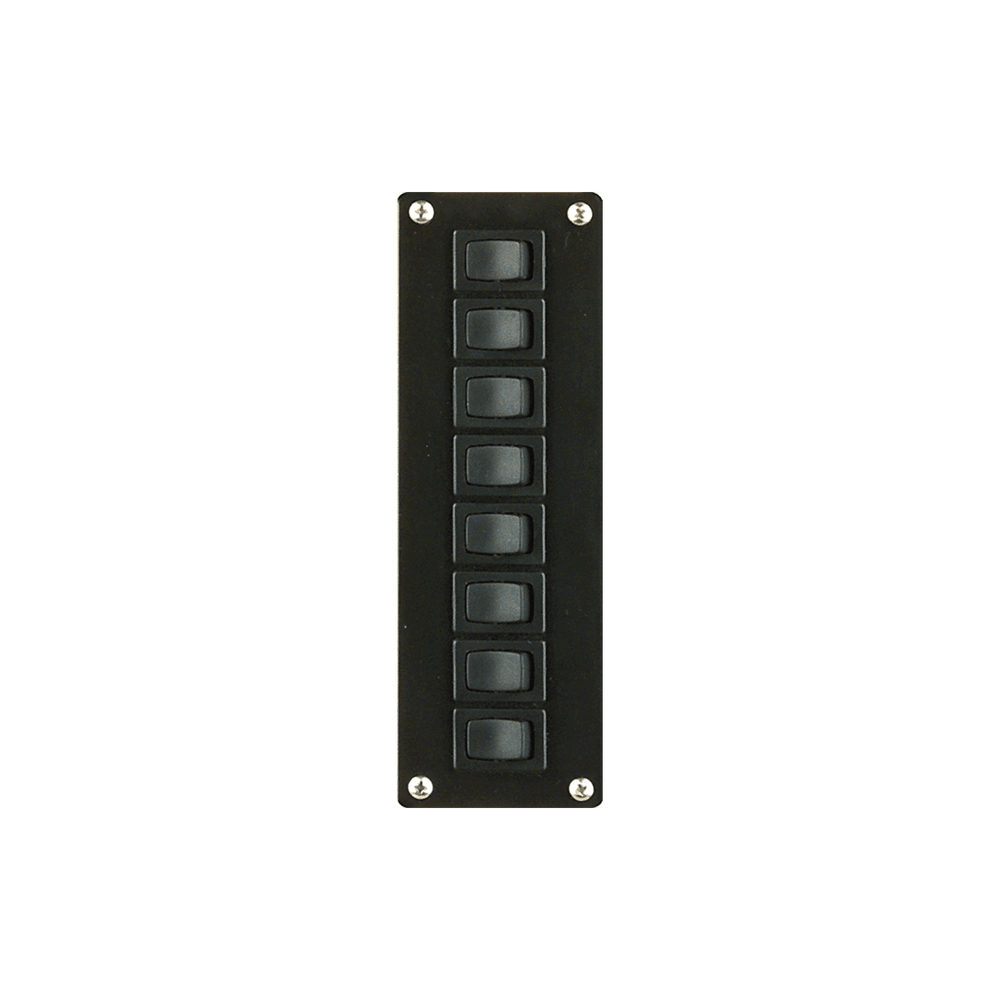

Alle Modelle der Serie 100 lassen sich mit Ergänzungspanelen (z. B. Voltmeter-Panel, Leerplatten) kombinieren und erweitern – auch mit der Serie 200. Einen Überblick über alle drei Serien finden Sie in der Kategorie Schalttafeln.
Häufig gestellte Fragen zur STV Serie 100
Was passiert im Kurzschlussfall bei der Serie 100?
Der rote Knopf des thermischen Sicherungsautomaten springt heraus, und die LED-Kontrollleuchte des Kreises erlischt, sodass der betroffene Stromkreis sofort erkennbar ist. Nach Beseitigung des Fehlers wird der Kreis durch einfaches Drücken des roten Knopfes wieder aktiviert. Ein Sicherungswechsel ist nicht nötig, Werkzeug und Ersatzteile auch nicht.
In welchen Stromstärken sind die Schutzschalter lieferbar?
Standardmäßig sind Schutzschalter der Baureihe E-T-A 1140 mit 8 A verbaut. Auf Wunsch und ohne Aufpreis setzen wir je Stromkreis 4 A, 6 A, 10 A, 12 A oder 16 A ein. Maßgeblich ist der Querschnitt der Leitung, die der Kreis versorgt; den passenden Wert ermittelt der Kabelkonfigurator.
Ist die Serie 100 für 12 V und 24 V geeignet?
Ja. Die Schalttafeln der Serie 100 sind für 12-V- und 24-V-Bordnetze ausgelegt und werden ohne Änderungen in beiden eingesetzt. Die Absicherung richtet sich unabhängig von der Spannung nach dem Querschnitt der jeweiligen Leitung. Für 48-V-Anlagen beraten wir Sie gern zu einer passenden Lösung.
Kann ich die Stromkreise beschriften?

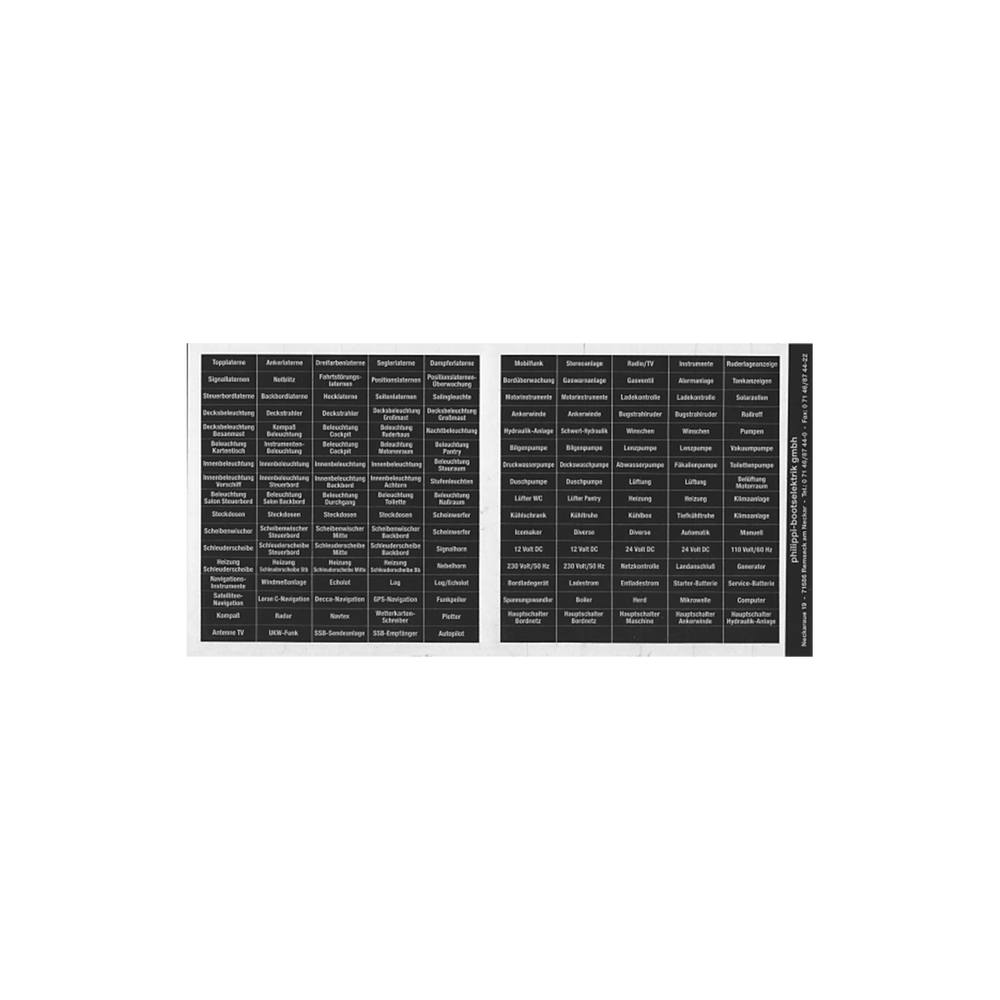

Ja. Jede Schalttafel wird mit einem Bogen selbstklebender Beschriftungsschilder (STKZ) geliefert, sodass jeder Stromkreis eindeutig gekennzeichnet werden kann. Stromkreiskennzeichen gibt es außerdem in verschiedenen Sprachen. Eine klare Beschriftung erleichtert die Bedienung an Bord und spart bei der Fehlersuche Zeit.
Ist die Serie 100 für den Außeneinsatz geeignet?
Nein. Die Serie 100 ist für den geschützten Innenbereich ausgelegt, etwa am Navigationstisch, im Steuerstand unter Deck oder im Schaltschrank eines Wohnmobils. Für den Außenbereich und spritzwasserexponierte Einbauorte wie Cockpit oder Flybridge ist die wasserdichte Serie 700 mit Schutzart IP 66 die richtige Wahl.
Kann die Schalttafel mit dem P-Bus-System verbunden werden?
Ja. Mit dem STV 100 PSM gibt es eine Ausführung der Serie 100 mit integriertem P-Bus-Systemmonitor. Damit sehen Sie Batterie- und Systemdaten direkt in der Schalttafel und binden sie in das P-Bus-Energiemanagement ein. Wie das System aufgebaut ist, erklärt die Seite P-BUS.
