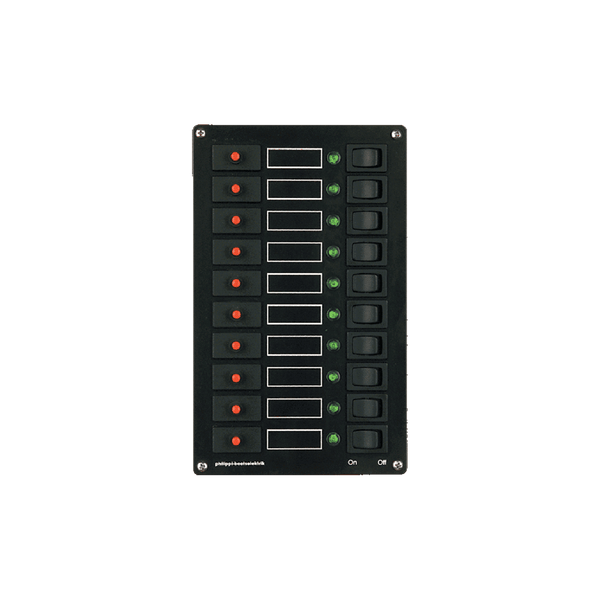

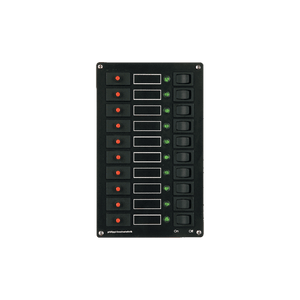

philippi

Schalttafel STV 110

Art.-Nr.: 020001100

Schutzschalter statt Sicherungen – wartungsarm

LED-Funktionsanzeige je Stromkreis

€209,00
€209,00
Verkauf Ausverkauft
Steuern inbegriffen. Versand wird beim Bezahlen berechnet.
Verfügbar – In 2–3 Werktagen bei Ihnen zu Hause

Die Schalttafel STV 110 ist ein Stromkreisverteiler von Philippi für Boote mit 10 abgesicherten Stromkreisen für 12-V- und 24-V-Bordnetze – die größte reine Schalterlösung der Schalttafeln Serie 100 ohne integrierten Tankmonitor.

  • Schalter und Sicherung in einem Bauteil – kein separater Sicherungskasten nötig
  • 10 unabhängige Stromkreise für eine übersichtliche Verteilung im Bordnetz
  • LED-Anzeige zeigt sofort, welcher Stromkreis aktiv ist
  • Nennstrom je Stromkreis wählbar (4/6/8/10/12/16 A)
  • Entwickelt und gefertigt in Deutschland

Die Schalttafel STV 110 eignet sich, wenn Sie mehr Stromkreise benötigen als die kleineren Panels der Serie 100 bieten, aber (noch) keinen integrierten Tankmonitor am Panel brauchen. Brauchen Sie zusätzlich einen Tankmonitor, lohnt sich der Sprung zur STV 312 (12 Stromkreise inkl. integriertem Tankmonitor TCS) – für wenig Aufpreis bekommen Sie zwei weitere Stromkreise und die Füllstandsanzeige gleich mit.

Merkmal Wert
Stromkreise 10, thermischer Sicherungsautomat E-T-A 1140 mit Wippschalter und LED-Anzeige
Nennstrom 8 A (optional 4/6/10/12/16 A)
Spannung 12 V / 24 V DC
Abmessungen B 110 × H 180 × T 70 mm
Empfohlene Reihenklemmen Typ RKL 10
SKU 020001100

Empfohlene Leiterquerschnitte für Verbraucherzuleitungen

Sicherungsautomat Leitung < 10 m Leitung > 10 m
4/6 A 1,0 mm² 1,5 mm²
8/10 A 1,5 mm² 2,5 mm²
12/16 A 2,5 mm² 4 mm²

Kompatibilität

Die STV 110 ist Teil der Philippi Schalttafeln Serie 100 und passt zu den empfohlenen Reihenklemmen Typ RKL 10. Wer zusätzlich einen Tankmonitor benötigt, findet in der STV 312 die passende Erweiterung.

Häufige Fragen

Was, wenn ich zusätzlich einen Tankmonitor möchte?
Dann ist die STV 312 (12 Stromkreise inkl. integriertem Tankmonitor TCS) die passendere Wahl.

Muss ich separate Sicherungen einbauen?
Nein, bei der STV 110 sind Schalter und Sicherung in einem Bauteil vereint.

Bei Fragen zur passenden Konfiguration für Ihr Bordnetz berät Philippi Sie gerne. Jetzt bestellen.

Abmessungen
Breite: 16
Länge: 25
Höhe: 9
⭳ Downloads

Deutsche Downloads

Passend dazu
Reihenklemme RKL 10/20
philippi
Reihenklemme RKL 10/20
Ab €105,00
Ab €105,00
philippi Schalttafel STV 110 mit 10 Stromkreisen
Schalttafel STV 110
€209,00
€209,00

Highlights

Einfacher Anschluss

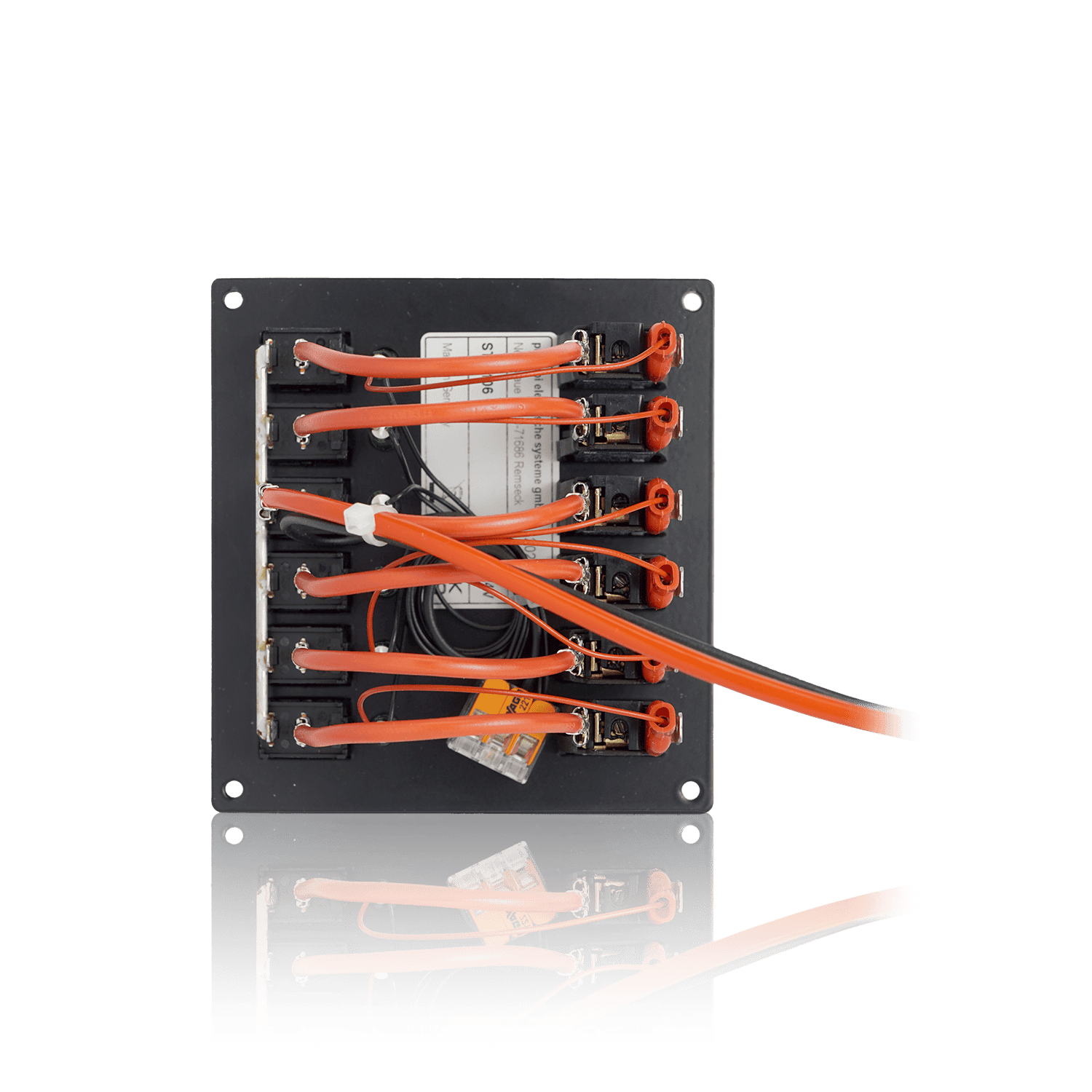

Die Schalttafeln sind komplett vorverdrahtet. Es müssen lediglich die
Zuleitung sowie die Verbraucher über 6,3-mm-Flachsteckhülsen auf der
Rückseite angeschlossen werden. Eine zusätzliche Minus-Leitung versorgt
die stromsparenden Leuchtdioden (4 mA bei 12 V) und lässt diese bei
aktiviertem Stromkreis aufleuchten. Ein Beschriftungsbogen »STKZ« mit
selbstklebenden Beschriftungsschildern ist im Lieferumfang enthalten.

Technik, die Bestand hat

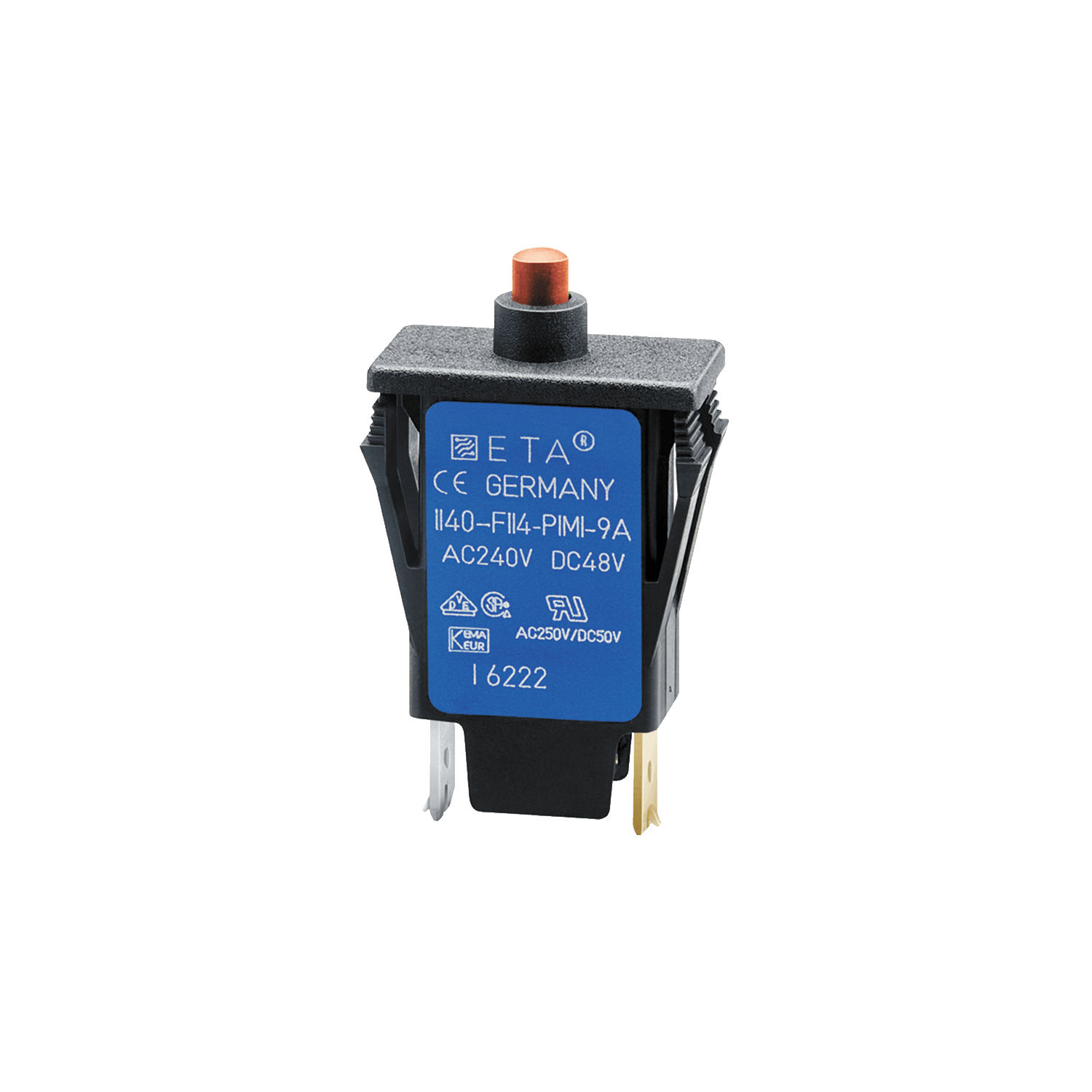

Bei unseren Paneelen setzen wir bewusst auf austauschbare, mechanische Schutzschalter – für maximale Zuverlässigkeit und einfache Wartung. Dank ihres durchdachten Designs lassen sich die Komponenten schnell und unkompliziert ersetzen, was Ausfallzeiten auf ein Minimum reduziert.

Die integrierte Schutzfunktion macht zusätzliche Sicherungen überflüssig und sorgt gleichzeitig für ein hohes Maß an Sicherheit im Betrieb. Da es sich um rein mechanische Lösungen handelt, wird keinerlei zusätzliche Energie für Elektronik oder Relais benötigt – ein klarer Vorteil in puncto Effizienz und Nachhaltigkeit.

Hochwertige Verarbeitung

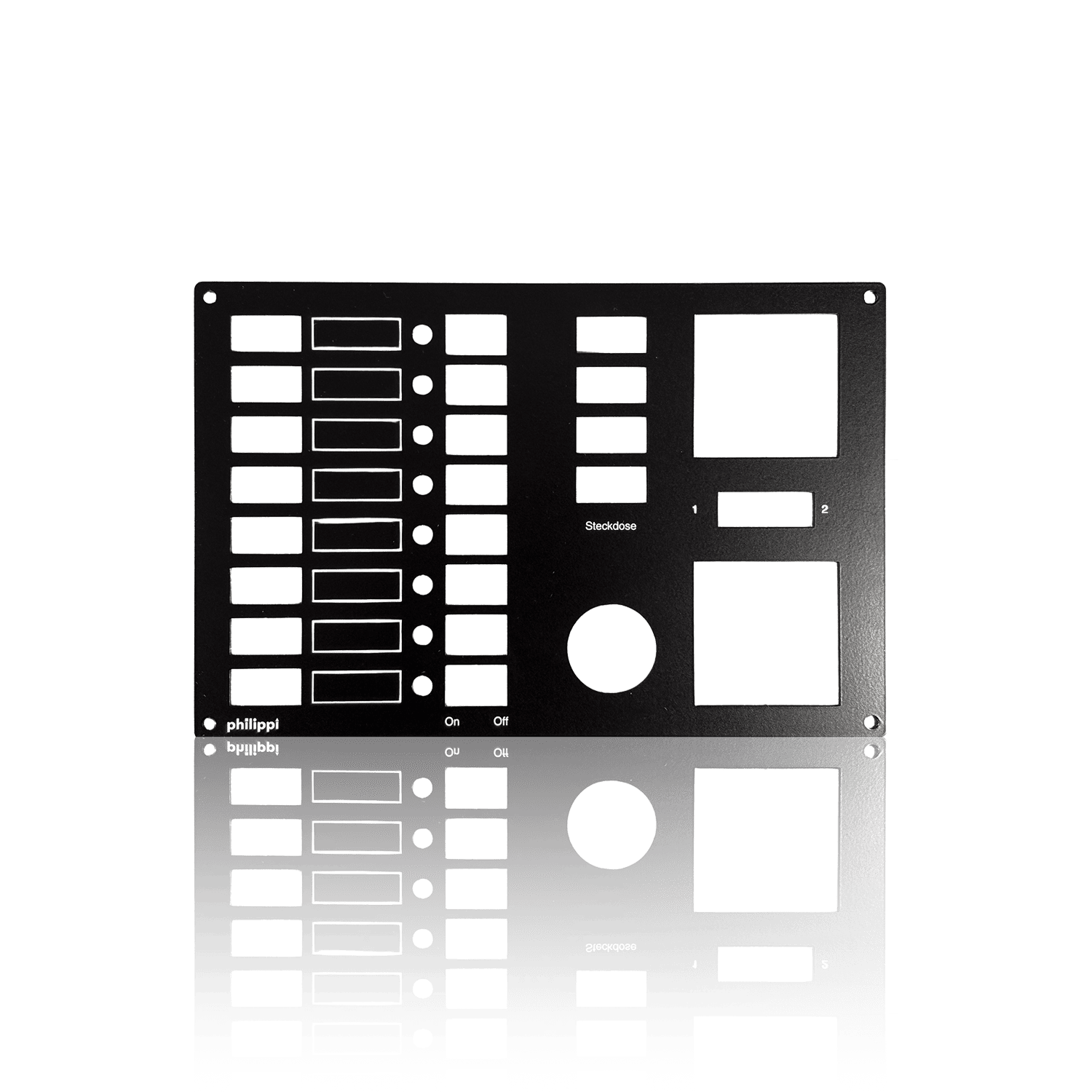

Unsere Aluminium-Paneele stehen für kompromisslose Qualität, modernes Design und außergewöhnliche Langlebigkeit. Gefertigt aus leichtem, hochfestem Aluminium, vereinen sie Stabilität mit eleganter Leichtigkeit – perfekt für anspruchsvolle Anwendungen.

Die exklusive Pulverbeschichtung, inspiriert von bewährten Verfahren aus dem maritimen Bereich, schützt nicht nur zuverlässig vor äußeren Einflüssen, sondern verleiht jedem Panel eine edle, charakterstarke Oberfläche. In Kombination mit unserer eigens entwickelten Farbwelt entsteht ein unverwechselbarer Look, der sich deutlich von der Masse abhebt.

Für die finale Veredelung setzen wir auf präzisen Siebdruck. Das Ergebnis: gestochen scharfe, kontrastreiche Darstellungen mit hoher Farbbrillanz und dauerhafter Sichtbarkeit – selbst bei intensiver Nutzung.

Individuelle Namesbelegung

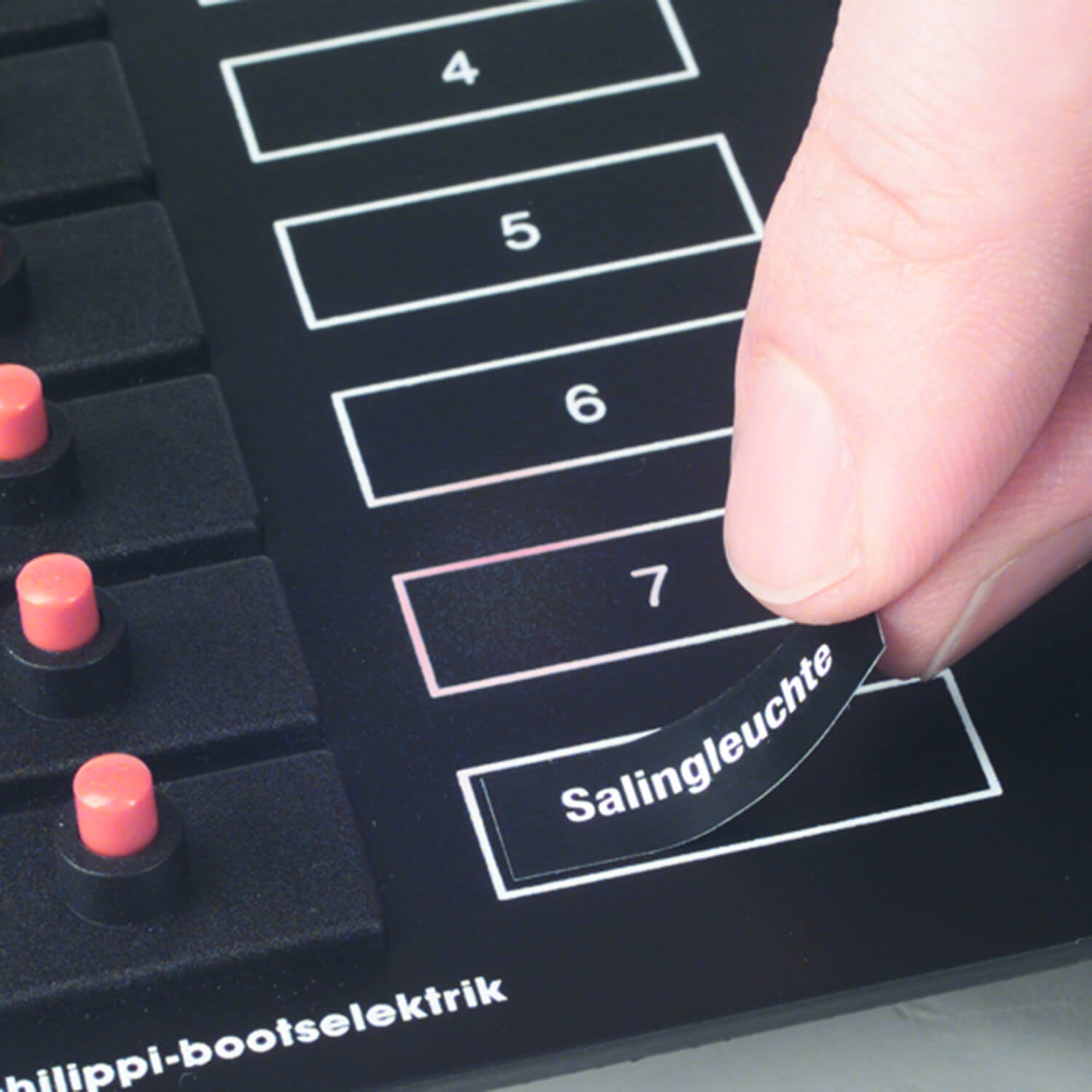

Dem Panel liegt ein beschriftungsbogen STKZ mit selbstgklebenden beschriftungsbildern bei. Damit können sie ihr Pnael nach ihren Wpünschen individuell beschriften . Aus 165 verschiedenbegriffen und 6 Sprachen. Die Kleber passen passganu in die dafür vorgesehene öffung. Materiel Selbstklebende waaserdichte vynl folie

FAQ

Ja dies ist möglich. Dafür muss bei der Bestellung der Schalttafel die benötigte Sicherungsgröße pro Stromkreis angegeben werden.

Ja vor jede Schalttafel muss eine Hauptsicherung in die Zuleitung zur Schalttafel nahe der Batterie integriert werden.

Ja, es können alle im Marine und Fahrzeugbereich üblichen Geber angeschlossen werden.
