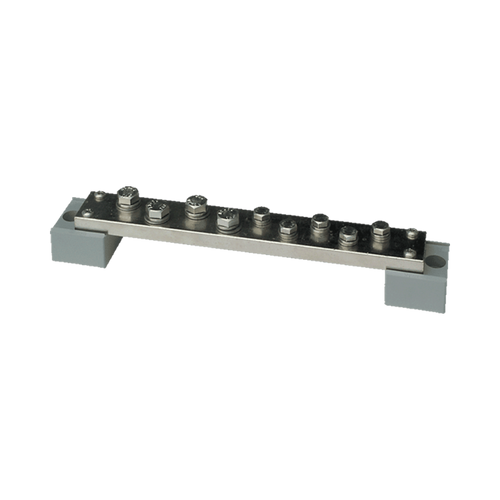

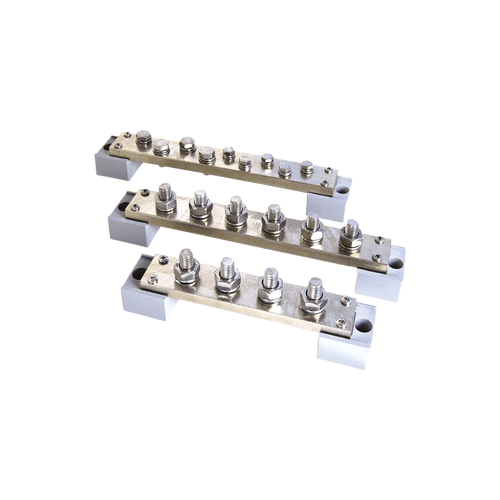

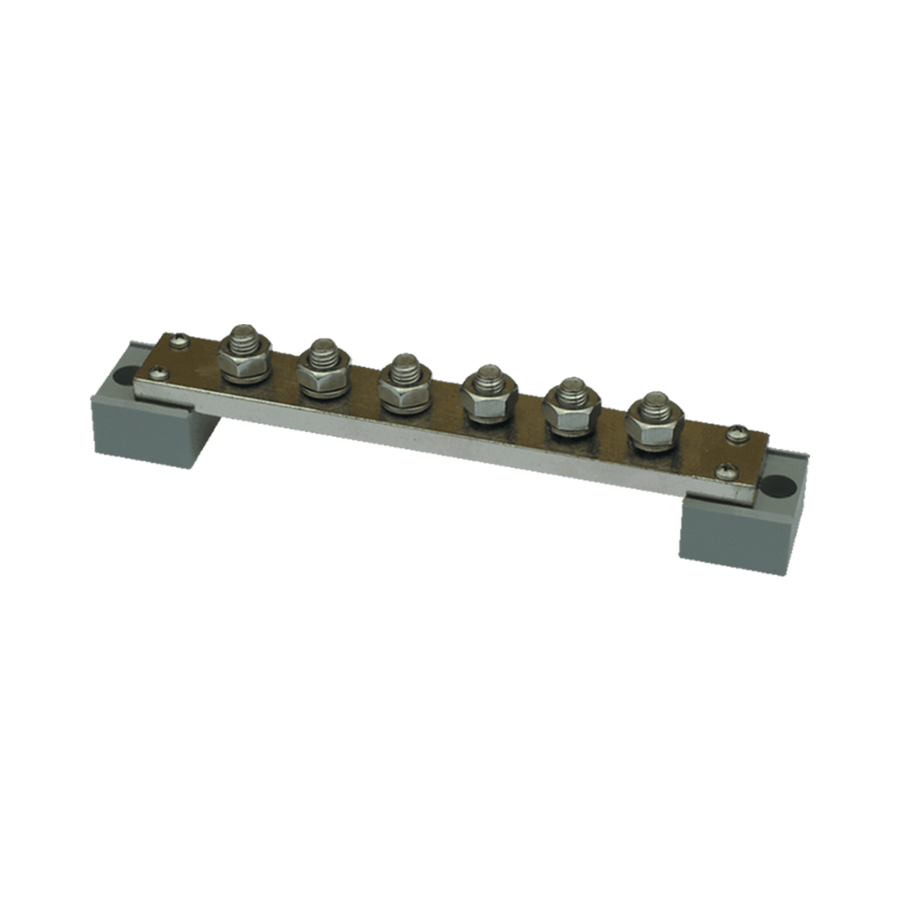

Plus-Sammelschiene und Minus-Sammelschiene
Die Minus-Sammelschiene führt alle Rückleiter von Verbrauchern und Ladequellen an einem Punkt zusammen. Liegt der Shunt des Batteriemonitors zwischen dieser Schiene und dem Minuspol, misst er jeden Strom, der in die Batterie fließt oder aus ihr kommt.
Die Plus-Sammelschiene verteilt den Strom auf die Abgänge. Sie gehört immer hinter eine Hauptsicherung, und jeder Abgang braucht seine eigene Sicherung passend zum Leitungsquerschnitt. Eine Abdeckung schützt vor Kurzschluss durch Werkzeug oder lose Teile.
