Absicherung Verbraucher

Leitungsabsicherung & Schutz für Yachten – Normgerechter Schutz für Bordnetze nach DIN EN ISO 13297 gem. Sportbootrichtlinie

Die fachgerechte Leitungsabsicherung ist eine der wichtigsten Sicherheitsmaßnahmen in der Bordelektrik. Korrekt ausgelegte Sicherungen schützen Kabel, Verbraucher und Batterien zuverlässig vor Kurzschluss, Überlastung und Kabelbrand – normkonform nach DIN EN ISO 13297.

Kurz erklärt: Jede Leitung im Bordnetz muss entsprechend ihres Kabelquerschnitts abgesichert sein. Die Hauptsicherung wird so nah wie möglich an der Batterie installiert und schützt die gesamte elektrische Anlage vor den Folgen eines Kurzschlusses.

Was schreibt DIN EN ISO 13297 zur Leitungsabsicherung auf Booten vor?

Die DIN EN ISO 13297 regelt die Anforderungen an elektrische DC-Installationen auf Booten und Yachten. Die wichtigsten Vorgaben:

• Alle Hauptleitungen müssen direkt an der Batterie abgesichert werden
• Die Hauptsicherung wird so nah wie möglich an der Batterie installiert
• Alle von der Batterie abgehenden Leitungen werden entsprechend ihres Kabelquerschnitts abgesichert
• Nachgeschaltete Stromkreise mit kleineren Querschnitten erhalten zusätzliche Absicherung an der Schalttafel oder dem Verteiler

Warum ist die Hauptsicherung direkt an der Batterie so wichtig?

Batterien – auch kleine Starterbatterien – können im Fehlerfall innerhalb von Millisekunden extrem hohe Kurzschlussströme liefern. Diese führen zu starker Erwärmung, Kabelbränden und schweren Schäden an der Bordelektrik. Die Hauptsicherung direkt an der Batterie verhindert, dass ungeschützte Leitungsabschnitte diese überhöhten Ströme führen. Die Leitung zwischen Batterie und erster Sicherung sollte dabei:

• so kurz wie möglich ausgeführt sein
• mechanisch geschützt verlegt sein
• dem maximalen Strom entsprechend dimensioniert sein

Welche Verbraucher müssen im Bordnetz wie abgesichert werden?

Alle von der Batterie abgehenden Leitungen müssen entsprechend ihres Kabelquerschnitts abgesichert werden:

Welche Verbraucher müssen auch bei ausgeschaltetem Hauptschalter abgesichert bleiben?

Sicherheitsrelevante Verbraucher müssen auch bei ausgeschaltetem Batterie-Hauptschalter dauerhaft betriebsbereit sein. Diese werden direkt an der Batterie angeschlossen und einzeln über Schutzschalter abgesichert:

• Bilgenpumpen
• Alarmanlagen
• Batterieschutzsysteme
• Speicher- und Datenerhalt wichtiger Navigationsgeräte
• Sicherheits- und Überwachungssysteme

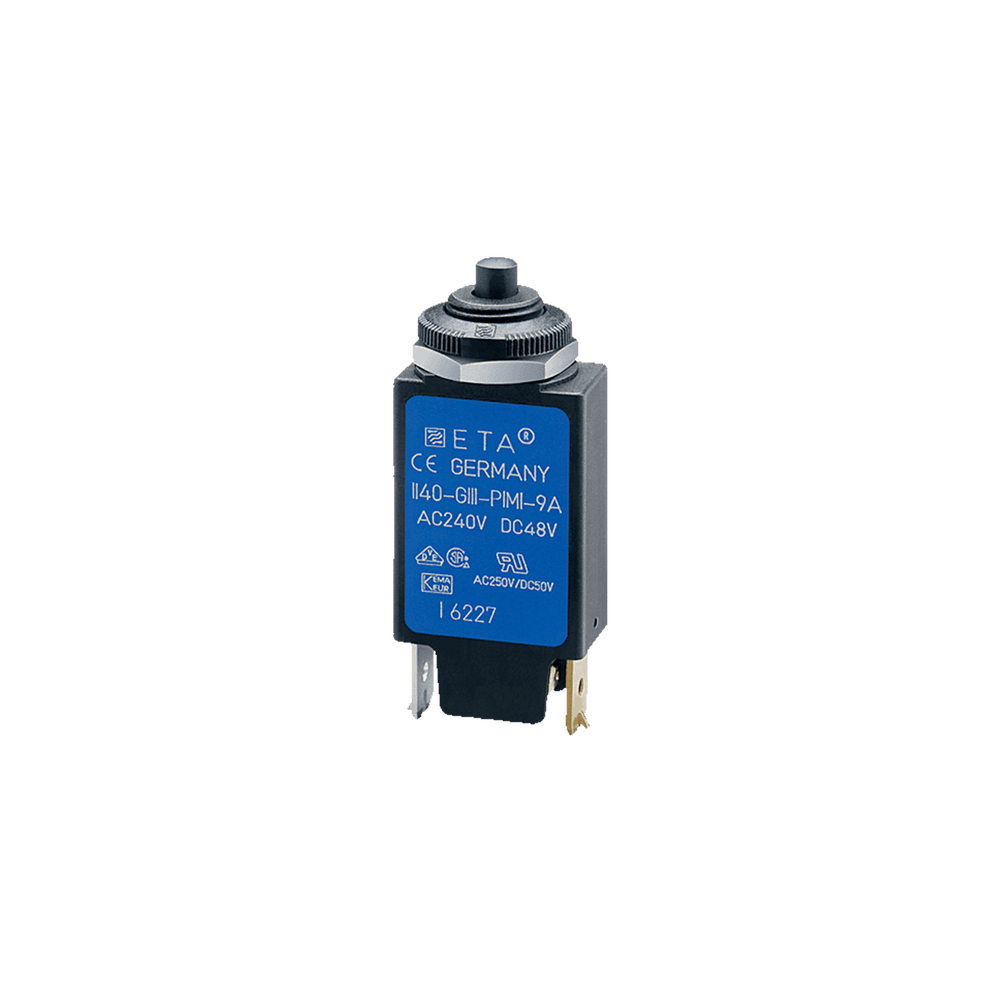

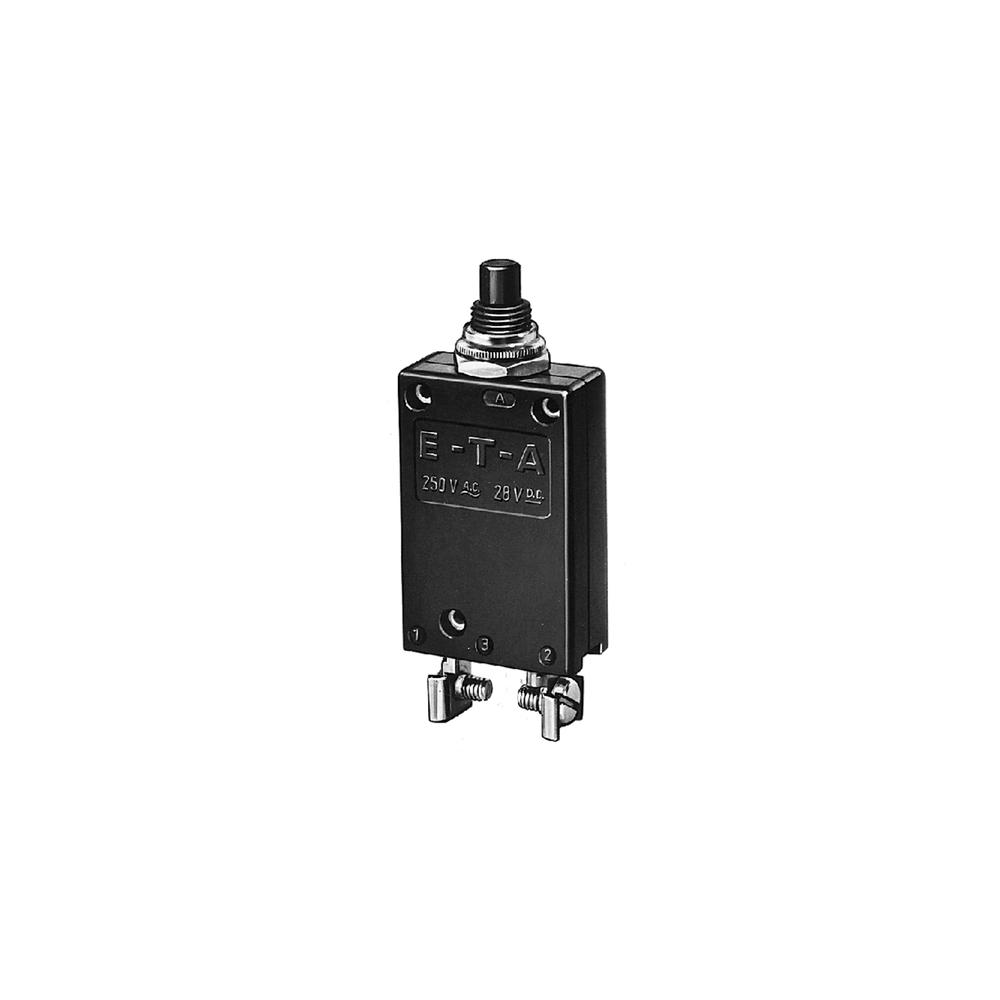

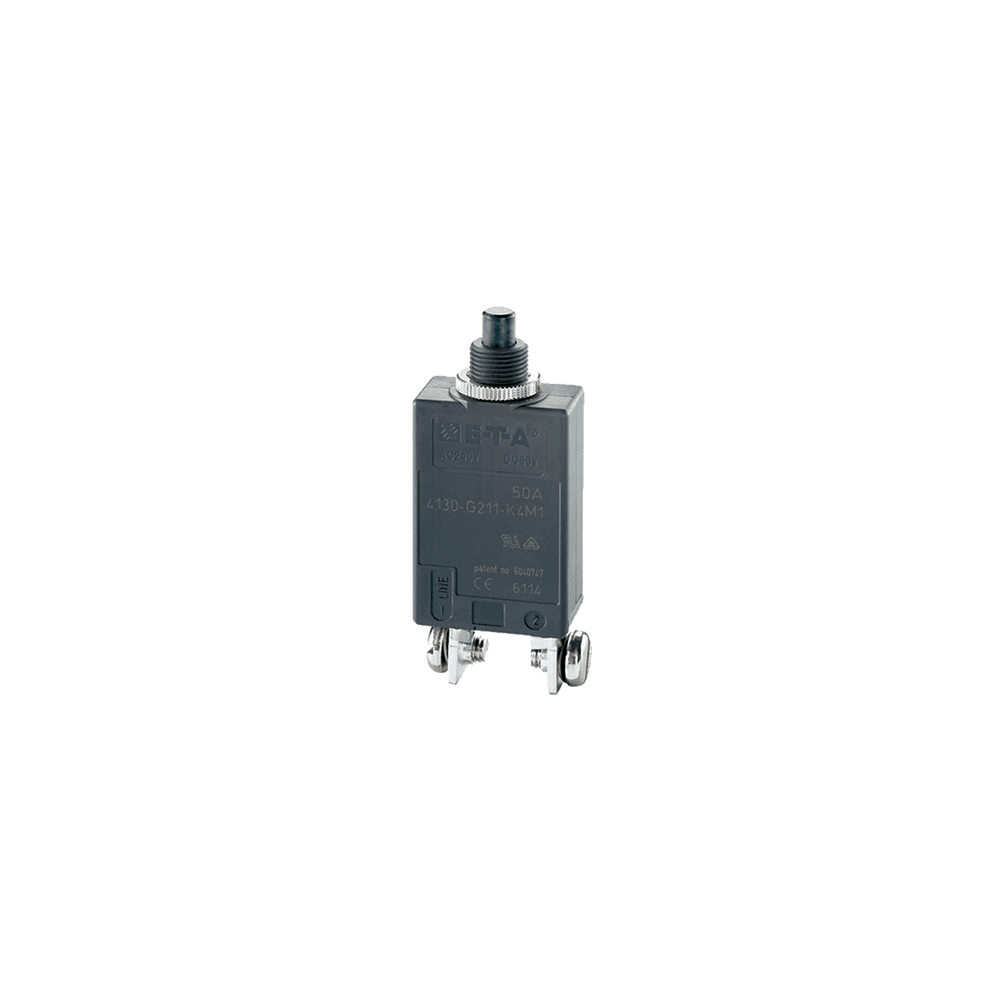

Sicherungsautomaten, Streifensicherungen oder Bolzensicherungen – was ist der Unterschied?

Leitungsabsicherung bei Lithium-Batterien – was muss beachtet werden?

Moderne Bordnetze mit Lithium-Batterien (LiFePO4) stellen besonders hohe Anforderungen an die Absicherung. Lithium-Batterien können deutlich höhere Kurzschlussströme liefern als Blei- oder AGM-Batterien. Zusätzlich erfordern Wechselrichter, Ladebooster und elektrische Antriebe in Lithium-Systemen eine präzise, auf den maximalen Strom ausgelegte Hauptabsicherung direkt an der Batterie. Dabei muss die Sicherung (T-Fuse) ein sehr hohes Abschaltvermögen besitzen um den hohen Kurzschlussstrom sicher trennen zu können.

Häufig gestellte Fragen zur Leitungsabsicherung im Bordnetz

Wo muss die Hauptsicherung im Bordnetz installiert werden? Die Hauptsicherung wird so nah wie möglich an der Batterie installiert – idealerweise innerhalb von 30 cm vom Batteriepol. So ist der ungeschützte Leitungsabschnitt zwischen Batterie und Sicherung minimal.

Wie wird die richtige Sicherungsgröße bestimmt? Die Sicherungsgröße richtet sich nach dem Kabelquerschnitt der abzusichernden Leitung – nicht nach dem Verbraucher. Der Kabelquerschnitt bestimmt die maximale Stromtragfähigkeit; die Sicherung schützt das Kabel, nicht den Verbraucher.

Muss jede Leitung im Bordnetz einzeln abgesichert werden? Ja. Laut DIN EN ISO 13297 müssen alle von der Batterie abgehenden Leitungen entsprechend ihres Querschnitts abgesichert sein. Nachgeschaltete Stromkreise mit kleineren Querschnitten werden zusätzlich über die Sicherungen auf der Schalttafel oder im Verteiler abgesichert.

Sind Sicherungsautomaten besser als Streifensicherungen? Sicherungsautomaten bieten den Sicherheitsvorteil, nach einer Auslösung einfach und schnell zurückgesetzt werden zu können – ohne Sicherungstausch. Für unkritische Verbraucher wie Ladegeräte und Inverter können Bolzensicherungen oder Streifensicherungen eingesetzt werden.

Müssen Bilgenpumpen separat abgesichert werden? Ja. Bilgenpumpen und andere sicherheitsrelevante Verbraucher werden direkt an der Batterie angeschlossen und separat abgesichert – unabhängig vom Batterie-Hauptschalter, damit sie auch bei ausgeschaltetem Bordnetz betriebsbereit bleiben.

Gilt DIN EN ISO 13297 auch für Wohnmobile und Expeditionsfahrzeuge? DIN EN ISO 13297 ist eine Norm für Marine Installationen gem. Sportbootrichtlinie. Die zugrunde liegenden Sicherheitsprinzipien – Hauptsicherung nahe der Batterie, Absicherung aller Leitungen nach Kabelquerschnitt – gelten sinngemäß auch für Wohnmobile, Expeditionsfahrzeuge und andere Fahrzeuge mit 12-V- oder 24-V-Bordnetz.
