Power Install System.
Hauptstromverteilung bis 250 A im Baukasten.
Das Power Install System 250 ist ein Baukastensystem von philippi für die Hauptstromverteilung bis 250 A Dauerstrom in 12-V- und 24-V-Bordnetzen. Hauptschalter, Sicherungsschienen und Sammelschienen werden über massive Kupfer-Verbindungsschienen direkt miteinander verschraubt statt einzeln verkabelt – kompakter, schneller montiert und mit weniger Übergangswiderständen.
Alle Produkte. 16 Artikel.
Sicherungsschiene EBF 3 für 2 Bolzensicherungen (MRBF)
33,90 €
Sicherungsschiene EBF 4 für 3 Bolzensicherungen (MRBF)
45,50 €
Sicherungsschiene EBF 5 für 4 Bolzensicherungen (MRBF)
56,50 €
Sicherungsschiene EBF 6 für 5 Bolzensicherungen (MRBF)
67,90 €
Sicherungsblock ESF 5 für 5 KFZ-Sicherungen
39,90 €
Minus-Sammelschiene EMS 3, Power Install System
34,90 €
Minus-Sammelschiene EMS 4, Power Install System
68,90 €
Minus-Sammelschiene EMS 5, Power Install System
68,90 €
Minus-Sammelschiene EMS 6, Power Install System
68,90 €
Verbindungsbrücke SDV-N für ANL-Sicherungshalter
ab 10,90 €
Batteriehauptschalter EBH 250
109,00 €
ANL-Sicherungshalter ESH für Streifensicherung STS, 250 A
22,90 €
Batteriehauptschalter fernsteuerbar FHR 265
189,00 €
Fernsteuerbarer P-Bus-Leistungsschalter FHC 265
229,00 €

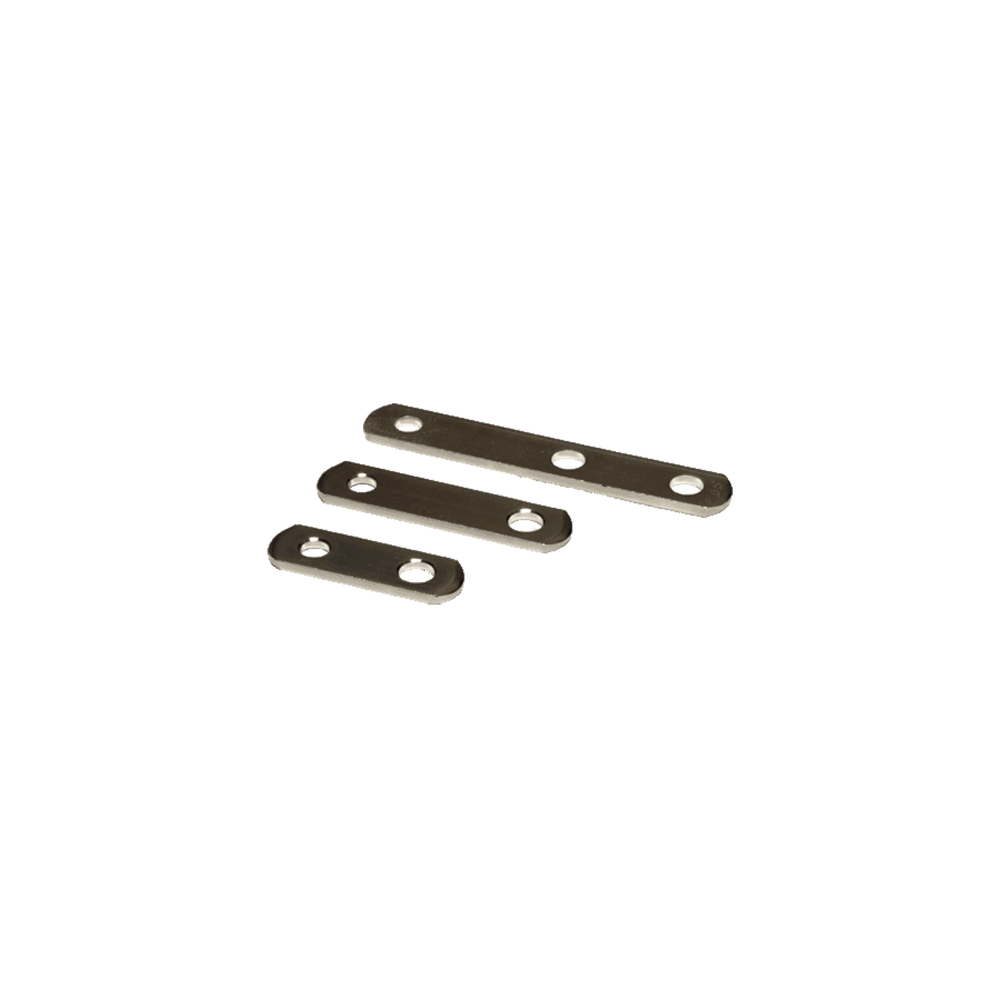

Verbindungsschiene EBV
ab 10,90 €
Fernsteuerbarer Batterie-Hauptschalter 500A Serie XD
199,00 €Power Install System 250 – kompakte Hauptstromverteilung für Boot, Yacht und Expeditionsfahrzeug
Kurz erklärt: Statt Hauptschalter, Sicherungen und Verteiler mit flexiblen Kabeln zu verbinden, steckt und verschraubt man die passgenauen Komponenten direkt aneinander. Wie das System aufgebaut ist und welche Varianten möglich sind, zeigt die Seite Power Install System.
Die Vorteile auf einen Blick
- Keine aufwendige Einzelverkabelung zwischen den Hauptkomponenten
- Weniger Kabelschuhe und damit weniger Übergangswiderstände
- Platzsparende, übersichtliche Bauweise
- Jederzeit modular erweiterbar
- Gut geeignet für Lithium-Systeme mit hohen Lade- und Entladeströmen
Die Komponenten
| Komponente | Funktion |
|---|---|
| Batteriehauptschalter EBH 250 | manuelle Hauptstromtrennung |
| Fernsteuerbarer Hauptschalter Serie XD (500 A) | Hauptstromtrennung vom Steuerstand oder per Bus |
| Sicherungsschienen EBF 3, 4, 5, 6 | Absicherung von Hochstromabgängen |
| Sicherungsblock ESF 5, Sicherungshalter ESH | Absicherung weiterer Abgänge und Kleinverbraucher |
| Sammelschienen EMS 3, 4, 5, 6 | Minuspol-Verteilung, bis 250 A |
| Verbindungsschienen EBV und Verbindungsbrücke SDV-N | direkte Verbindung der Komponenten |
Typische Konfigurationen
- Hauptstromverteilung für Starter- und Verbraucherbatterie
- Manueller oder fernbedienbarer Hauptschalter direkt an der Batterie
- Not-Parallelschaltung zum Motorstart über die Verbraucherbatterie
- Lade- oder Trennrelais zur automatischen Batterietrennung
- Absicherung von Hochstromverbrauchern wie Wechselrichter, Ankerwinde und Bugstrahlruder
Häufige Fragen. Kurz beantwortet.
Was ist eine Hauptstromverteilung?
Die Hauptstromverteilung, auch Stromverteiler genannt, ist der Knotenpunkt direkt an der Batterie: Hier sitzen Hauptschalter, Hauptsicherungen sowie Plus- und Minus-Sammelschienen, von denen die Leitungen zu den Verbrauchern abgehen. Beim Power Install System 250 werden diese Bauteile über Kupferschienen direkt verschraubt, für Dauerströme bis 250 A in 12-V- und 24-V-Bordnetzen.
Für welche Spannungen und Ströme ist das Power Install System ausgelegt?
Das Power Install System 250 ist für 12-V- und 24-V-Bordnetze ausgelegt und für Dauerströme bis 250 A geeignet. Damit deckt es die Hauptstromverteilung typischer Yachten, Motorboote und Expeditionsfahrzeuge ab, auch mit Lithium-Batterien und Wechselrichtern. Für jede abgehende Leitung wird die Sicherung passend zu ihrem Querschnitt gewählt.
Kann das System später erweitert werden?
Ja. Das System ist ein Baukasten: Weitere Sicherungsschienen, Sammelschienen, Schalter oder Relais werden über die Verbindungsschienen angesetzt, ohne die bestehende Installation umzubauen. So kann die Hauptverteilung mitwachsen, wenn später ein Wechselrichter, eine zweite Batteriebank oder weitere Hochstromverbraucher hinzukommen; die vorhandenen Komponenten bleiben dabei an ihrem Platz.
Wie werden die Komponenten verbunden?
Hauptschalter, Sicherungsschienen und Sammelschienen werden über passgenaue Verbindungsschienen und -brücken wie EBV, SDV und SDV-N aus vernickeltem Kupfer direkt miteinander verschraubt. Flexible Einzelkabel zwischen den Hauptkomponenten entfallen weitgehend. Das spart Platz und Montagezeit und reduziert die Zahl der Kabelschuhe, an denen Übergangswiderstände entstehen können.
Kann ich einen fernbedienbaren Hauptschalter integrieren?
Ja. Neben dem manuellen Batteriehauptschalter EBH 250 lässt sich zum Beispiel der fernsteuerbare Batterie-Hauptschalter 500A Serie XD einbinden. Damit kann die Batterie vom Steuerstand oder per Steuerschalter getrennt werden, während der Schalter selbst direkt an der Batterie sitzt, wo der ungesicherte Leitungsabschnitt am kürzesten ist.
Wie funktioniert die Not-Parallelschaltung für den Motorstart?
Das System kann so aufgebaut werden, dass Verbraucher- und Starterbatterie im Bedarfsfall zusammengeschaltet werden. Ist die Starterbatterie leer, lässt sich der Motor dann über die Verbraucherbatterie starten. Alternativ übernimmt ein Lade- oder Trennrelais das automatische Zusammenschalten beim Laden und das Trennen im Stand.
