Landstrom an Bord.
Sicher anschließen, schützen und umschalten.

Mit Landstrom holen Sie 230 V an Bord oder in die Wohnkabine, und damit eine Spannung, die bei Fehlern lebensgefährlich ist. Eine sichere Anlage besteht deshalb aus mehr als Stecker und Kabel: Fehlerstrom- und Leitungsschutz, eine saubere Umschaltung zwischen den Stromquellen und auf dem Boot Schutz vor galvanischer Korrosion gehören dazu. Diese Seite zeigt den Weg des Landstroms für Yachten und Expeditionsfahrzeuge und führt zu den passenden Bauteilen.

230 V sicher an Bord.

ISO 13297 Norm für Wechselstromanlagen.

3 Quellen Land, Generator, Wechselrichter.

Passende Produkte. Aus unserem Sortiment.

Alle ansehen

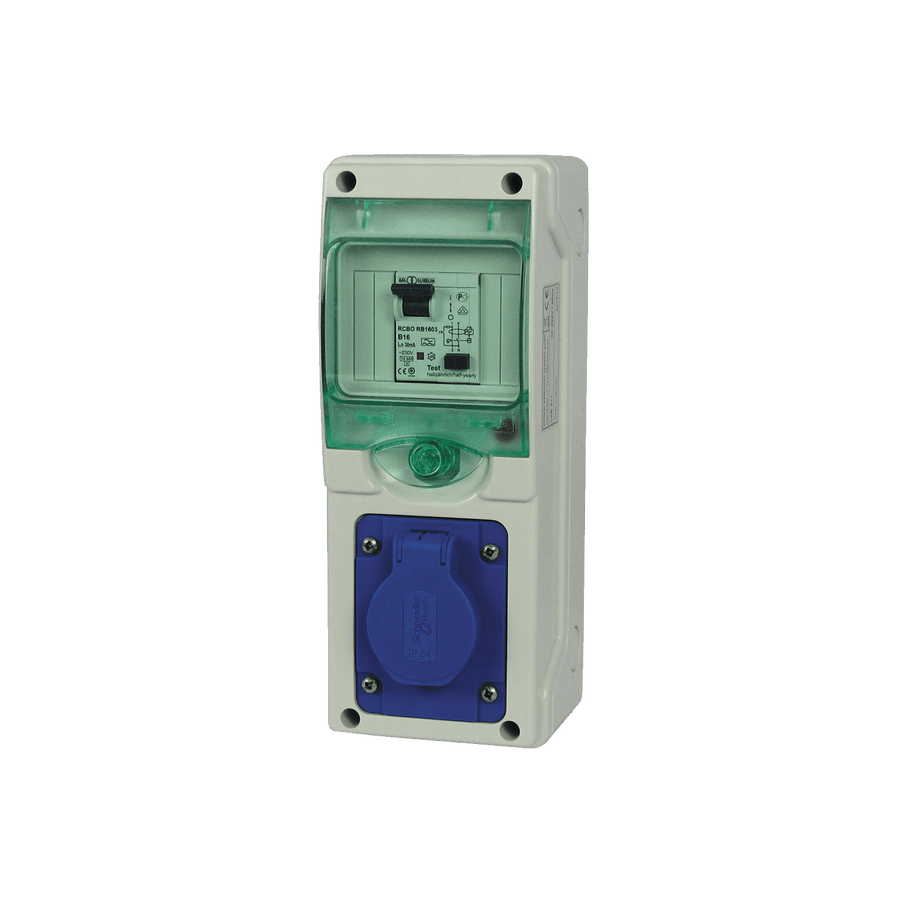

philippi Landanschlusseinheit LAE 211: graues Kunststoffgehäuse mit Klappdeckel, FI/LS-Schutzschalter und blauer Schuko-Steckdose
philippi

Landanschlusseinheit LAE 211 mit Schuko-Steckdose, IPX4

199,00 €

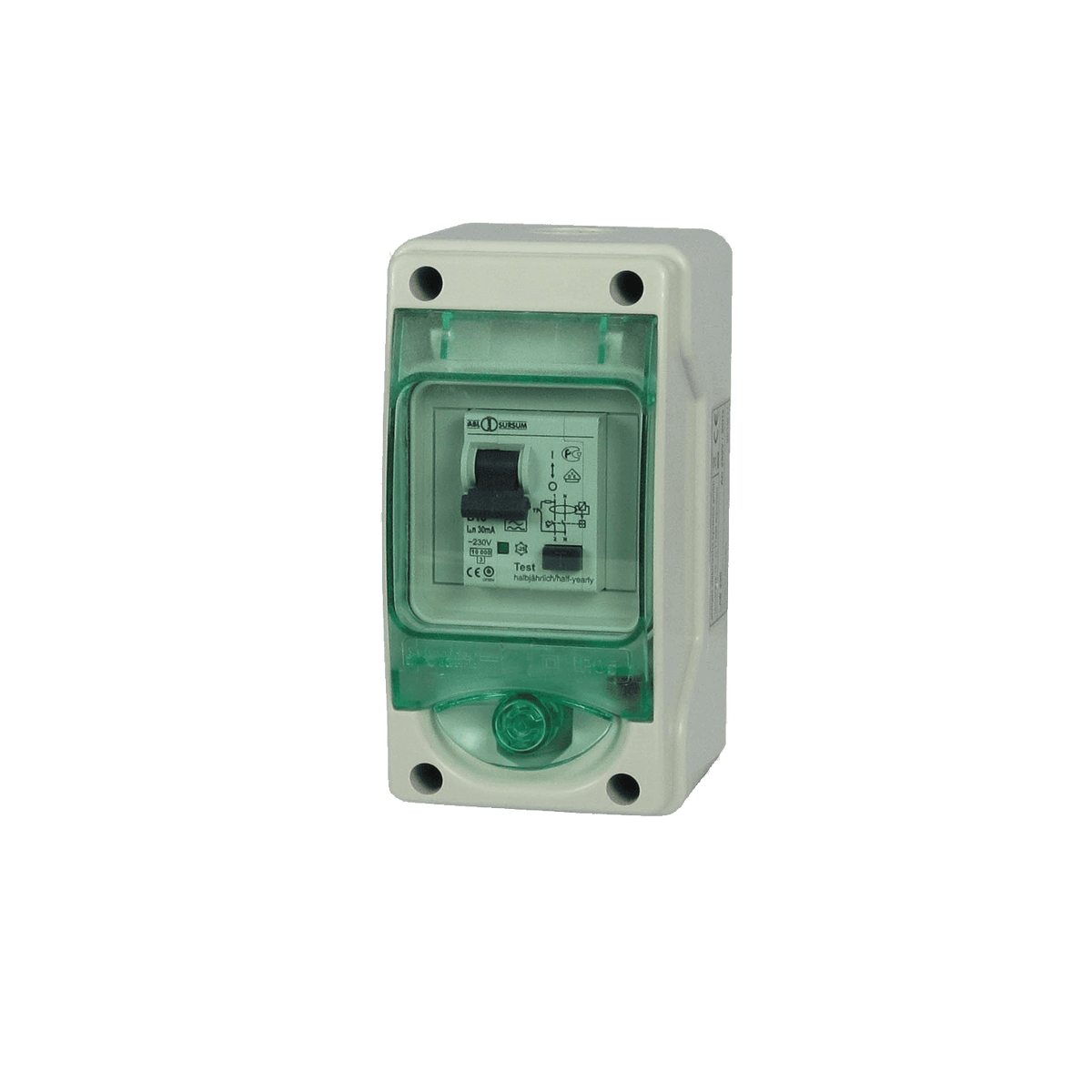

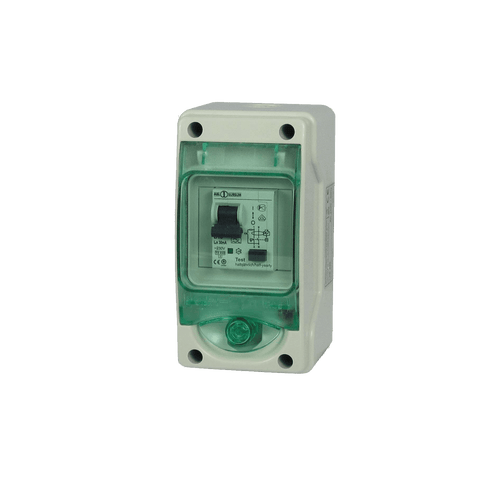

philippi Landanschlusseinheit LAE 220: kompaktes IP-65-Gehäuse mit Klappdeckel und FI/LS-Schutzschalter
philippi

Landanschlusseinheit LAE 220 im IP-65-Gehäuse

159,00 €

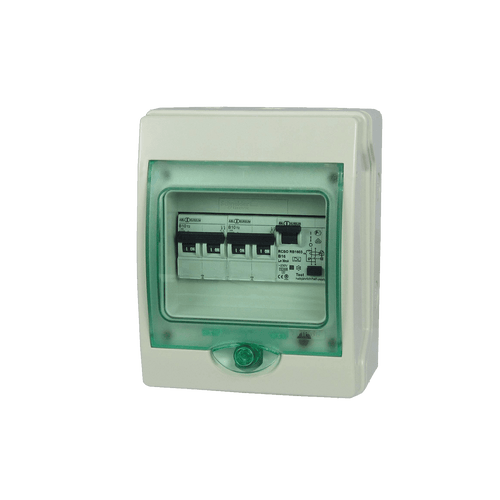

philippi Landanschlusseinheit LAE 230: IP-65-Gehäuse mit Klappdeckel, FI/LS-Schutzschalter und zwei Leitungsschutzschaltern
philippi

Landanschlusseinheit LAE 230 mit 2 Stromkreisen, IP 65

299,00 €

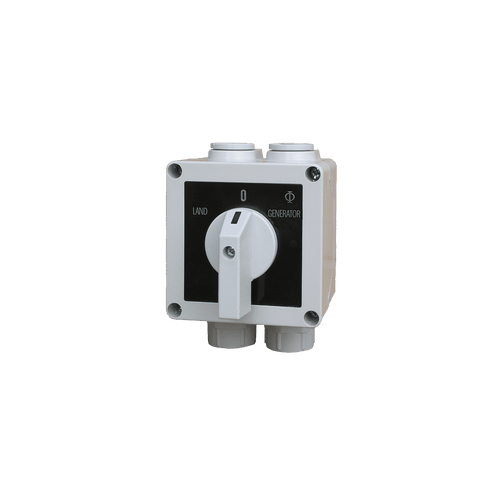

philippi Land-Generator-Umschalter CAG 20 LG
philippi

Land-Generator-Umschalter CAG 20 LG, manuell, 25 A, IP X4

166,00 €

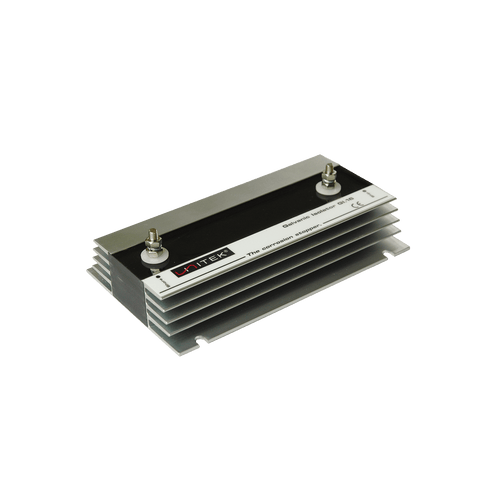

philippi Galvanischer Isolator GI
philippi

Galvanischer Isolator GI für Landstrom, 16 A und 32 A

ab 129,00 €
Mastervolt Isolationstransformator Mass GI 3.5
Mastervolt

Trenntransformator Mastervolt Mass GI 3.5, 3.500 VA

1.332,80 €

Der Weg des Landstroms

  1. Gerätestecker außen und Landstromkabel: CEE-Einspeisesteckdose am Rumpf, Deck oder an der Kabinenwand, dazu das Kabel zur Stegsäule oder Stellplatzsäule. Siehe Landanschluss-Stecker und Landstromkabel.
  2. Landanschlusseinheit mit FI/LS: möglichst nah an der Einspeisung, mit Fehlerstromschutzschalter 30 mA und Leitungsschutz, oft als FI/LS (RCBo) in einem Gerät. Siehe Landanschlusseinheiten oder als Panel in der Schalttafel die Schalttafel 230 V.
  3. Umschalter: sobald Generator oder Wechselrichter dazukommen, damit immer nur eine Quelle einspeist. Siehe Umschalter für Landstrom, Generator und Wechselrichter.
  4. Galvanische Trennung (Boot): galvanischer Isolator oder Trenntrafo gegen Korrosion über den Schutzleiter. Siehe galvanische Trennung.
  5. 230-V-Verteilung: zu Ladegerät, Warmwasserbereiter und Steckdosen, abgesichert über die Stromkreis-Panele der Schalttafel.

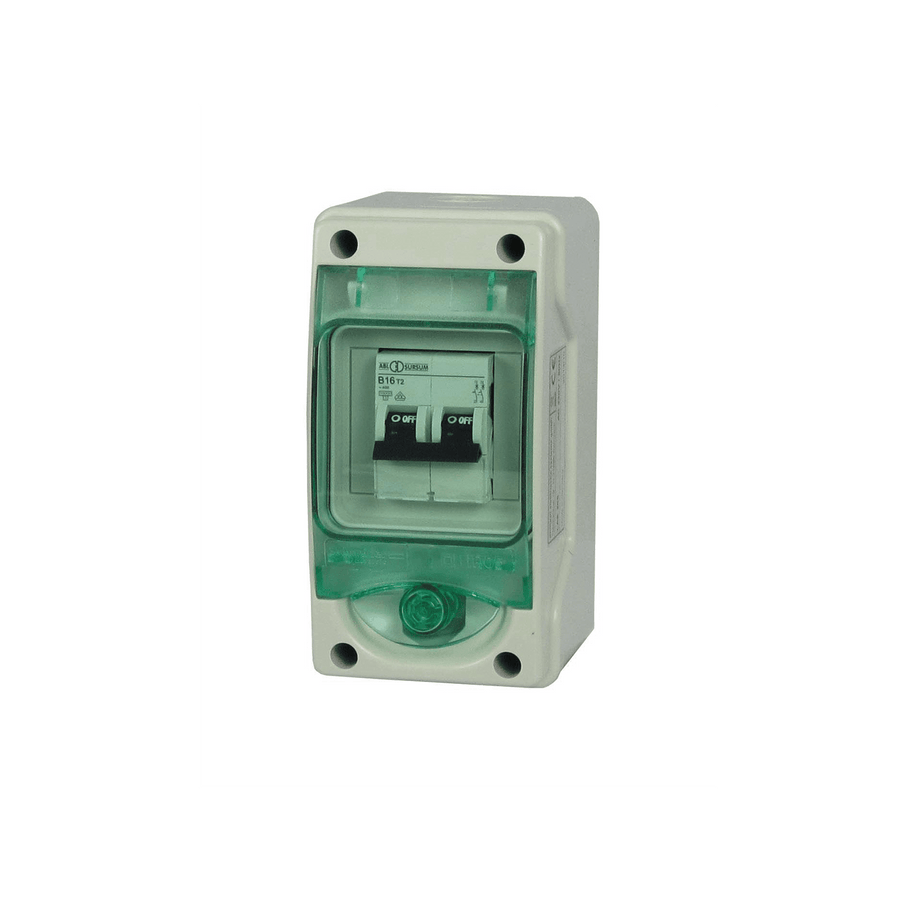

FI-Schutzschalter und Leitungsschutz

Der Fehlerstromschutzschalter (FI) schaltet ab, wenn Strom über einen falschen Weg abfließt, etwa über einen Menschen oder durch Wasser. Der Leitungsschutzschalter (LS) schützt die Leitungen vor Überlast und Kurzschluss. Ein FI/LS-Schutzschalter (RCBo) vereint beides. Er gehört an den Anfang der Anlage, nicht erst in die Verteilung weiter hinten. Für Boote regelt die DIN EN ISO 13297 die Anforderungen an Wechselstromanlagen, für Fahrzeuge mit Wohnaufbau die DIN VDE 0100-721.

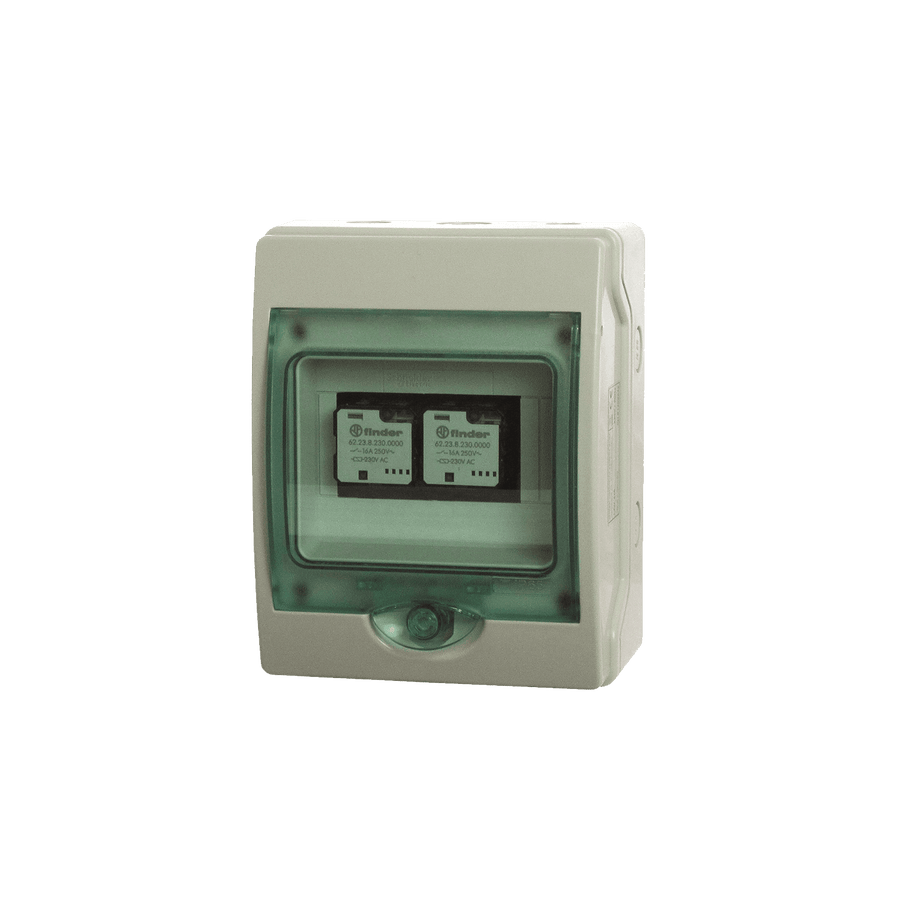

Landstrom, Generator und Wechselrichter umschalten

Zwei Wechselstromquellen dürfen nie gleichzeitig ins Bordnetz speisen. Ein Umschalter sorgt dafür, dass immer nur eine Quelle anliegt. Manuelle Nockenschalter sind einfach und robust; automatische Umschalter wie die LAU-Serie schalten selbst, sobald Landstrom anliegt oder der Generator stabil läuft, und binden auf Wunsch den Wechselrichter ein.

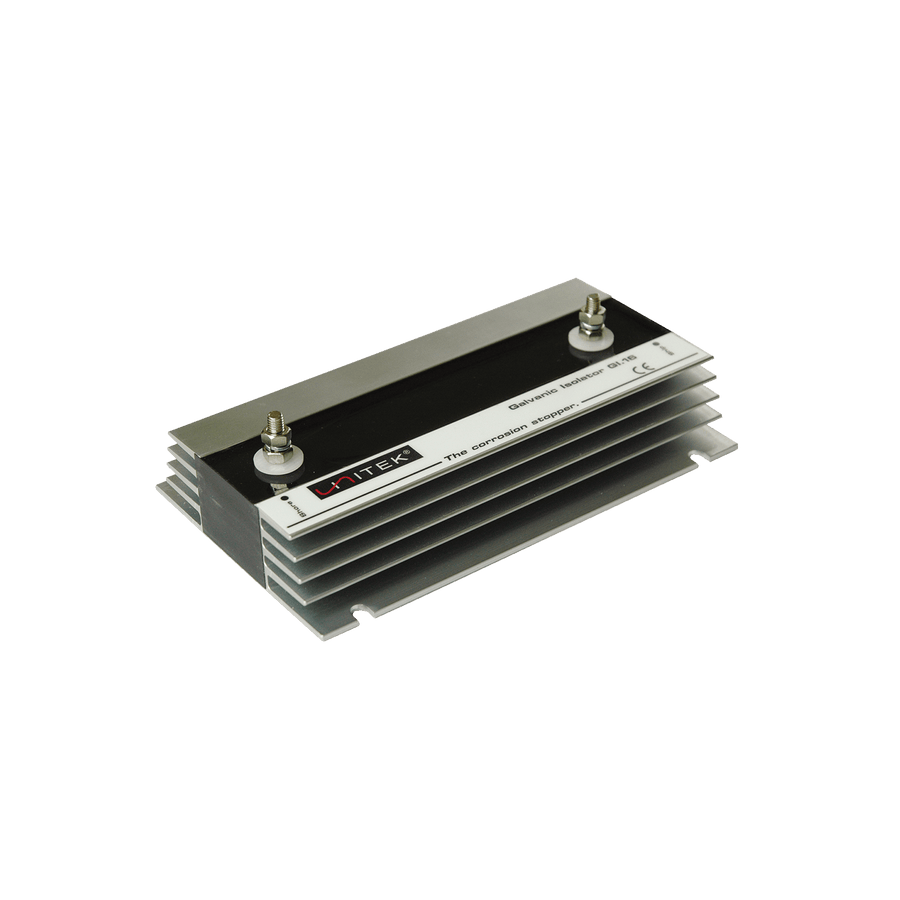

Galvanische Korrosion am Boot

Über den Schutzleiter des Landstroms ist Ihr Boot mit anderen Booten am Steg verbunden. Dadurch können Ströme fließen, die Anoden, Saildrive oder Propeller angreifen. Ein galvanischer Isolator im Schutzleiter sperrt diese kleinen Gleichströme; ein Trenntransformator trennt das Bordnetz vollständig vom Landnetz. Fahrzeuge haben kein Unterwasserschiff, dort spielt dieses Thema keine Rolle.

Landstrom im Expeditionsfahrzeug

Im Expeditions- oder Offroad-Fahrzeug ist der Aufbau ähnlich: Gerätestecker an der Kabine, Landstromkabel zur Stellplatzsäule, FI/LS-Schutz am Anfang der 230-V-Anlage und bei Wechselrichter oder Generator ein Umschalter. Die Panele der Serie 200 gibt es mit Beschriftungs-Set SKZ-MOBIL für Fahrzeuge. Auf Stellplätzen sind 16-A-Säulen üblich, 16 A reichen deshalb meist aus.

Häufige Fragen. Kurz beantwortet.

Brauche ich für den Landstrom einen FI-Schutzschalter?

Ja. Ein Fehlerstromschutzschalter 30 mA gehört in jede Landstromanlage, auf dem Boot wie im Expeditionsfahrzeug, und zwar möglichst nah an der Einspeisung, nicht erst in die Verteilung weiter hinten. Er schaltet ab, wenn Strom über einen falschen Weg abfließt, etwa über einen Menschen oder durch Wasser.

Was ist der Unterschied zwischen galvanischem Isolator und Trenntransformator?

Der galvanische Isolator sitzt im Schutzleiter und sperrt dort kleine Gleichspannungen. Sie entstehen, weil Ihr Boot über den Schutzleiter mit anderen Booten am Steg verbunden ist, und greifen Anoden, Saildrive oder Propeller an. Der Trenntransformator trennt Bord- und Landnetz vollständig und schützt damit am umfassendsten.

Wie schalte ich zwischen Landstrom und Generator um?

Mit einem Umschalter, der immer nur eine Quelle aufs Bordnetz lässt, denn zwei Wechselstromquellen dürfen nie gleichzeitig anliegen. Manuelle Nockenschalter sind einfach und robust. Automatische Umschalteinheiten schalten selbst, sobald Landstrom anliegt oder der Generator läuft, und nehmen auf Wunsch den Wechselrichter mit auf.

Wo wird die Landanschlusseinheit eingebaut?

Möglichst nah an der Stelle, an der das Landstromkabel ins Boot oder in die Wohnkabine kommt. So ist die ungeschützte Leitung so kurz wie möglich. In die Landanschlusseinheit gehören Fehlerstrom- und Leitungsschutz (FI/LS). Danach folgen Umschaltung und 230-V-Verteilung zu Ladegerät, Warmwasserbereiter und Steckdosen.

Was ist beim Landstrom im Expeditionsfahrzeug anders?

Der Aufbau ist ähnlich wie an Bord: Gerätestecker an der Kabine, Kabel zur Stellplatzsäule, FI/LS am Anfang der 230-V-Anlage und bei Wechselrichter oder Generator ein Umschalter. Galvanische Trennung entfällt, weil Fahrzeuge kein Unterwasserschiff haben. Auf Stellplätzen sind 16-A-Säulen üblich.

Welche Norm gilt für die 230-V-Anlage?

Für Boote die DIN EN ISO 13297, die am Landanschluss zweipoligen Leitungsschutz und Fehlerstromschutz mit höchstens 30 mA verlangt. Für Fahrzeuge mit Wohnaufbau gilt die DIN VDE 0100-721. Die Installation der 230-V-Seite gehört in die Hand einer Elektrofachkraft.
