philippi Stromkreisverteiler STV Serie 700 – wasserdichte Schalttafel IP 66 für den Außenbereich von Booten & Yachten
Die philippi Stromkreisverteiler der Serie 700 sind wasserdichte DC-Schalttafeln für den Außenbereich von Motorbooten, Segelyachten und Schiffen. Sie ermöglichen die direkte Absicherung am Schalter auch draußen, sodass keine zusätzliche Verkabelung zu separaten Sicherungen im Innenraum nötig ist. Die Schalttafeln sind von der Bedienseite wasserdicht.
Kurz erklärt: Bisher mussten wasserdichte Außenschalter über separate, im Innenraum montierte Sicherungen abgesichert werden. Die STV Serie 700 vereint Schalten und Absichern in einem wasserdichten Gerät direkt im Außenbereich.
Was ist die STV Serie 700?

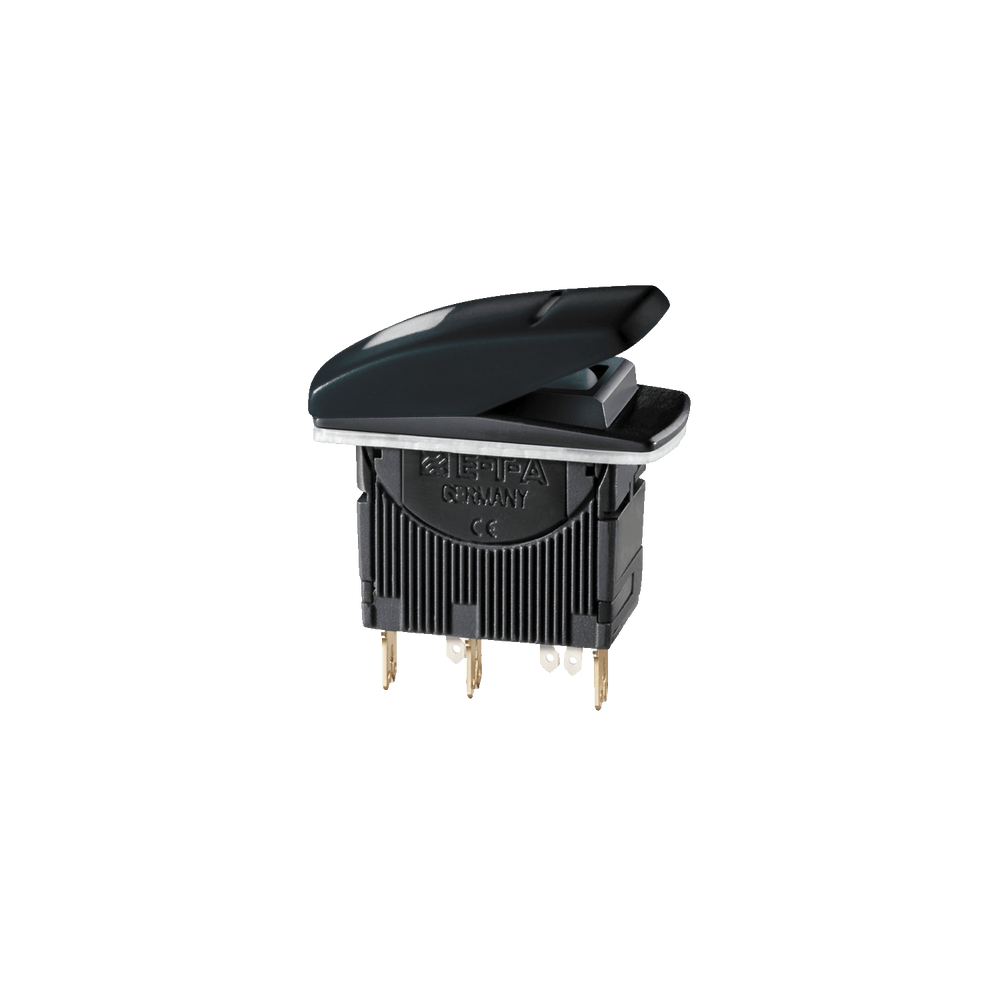

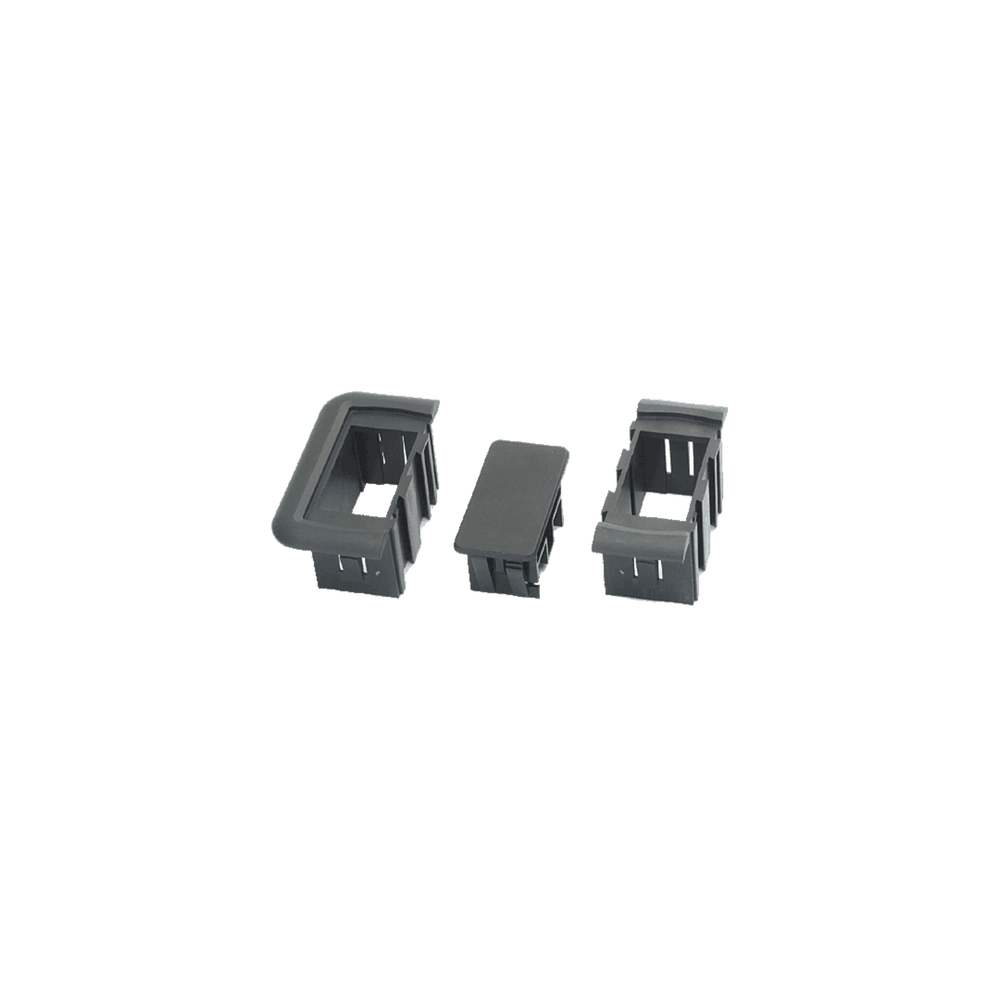

Die STV Serie 700 ist eine wasserdichte DC-Schalttafel (IP 66) für 12-V- und 24-V-Bordnetze. Sie verwendet wasserdichte Wipp-Schutzschalter der Baureihe E-T-A 3131 mit integrierter Funktionskontrolle und schaltbarer LED-Nachtbeleuchtung: Ist ein Stromkreis in Funktion, leuchtet sein Symbol. Im Fehlerfall löst der Schutzschalter thermisch aus, die Wippe springt in die Aus-Stellung und die LED erlischt. Nach Beheben des Fehlers wird der Kreis durch erneutes Einschalten reaktiviert – ohne Sicherungswechsel und ohne Werkzeug.
Die Symbole sind witterungsbeständig in die Schaltwippen eingelasert und bleiben auch nach Jahren mit UV-Strahlung und Salzwasser lesbar.
Technische Merkmale der STV Serie 700
| Merkmal |
Details |
| Schutzschalter-Typ |
E-T-A 3131, thermisch, wasserdicht |
| Schutzart |
IP 66 (von der Bedienseite) |
| Standard-Absicherung |
10 A |
| Verfügbare Stromstärken |
6 A, 10 A, 16 A, 20 A |
| Sonderfunktionen |

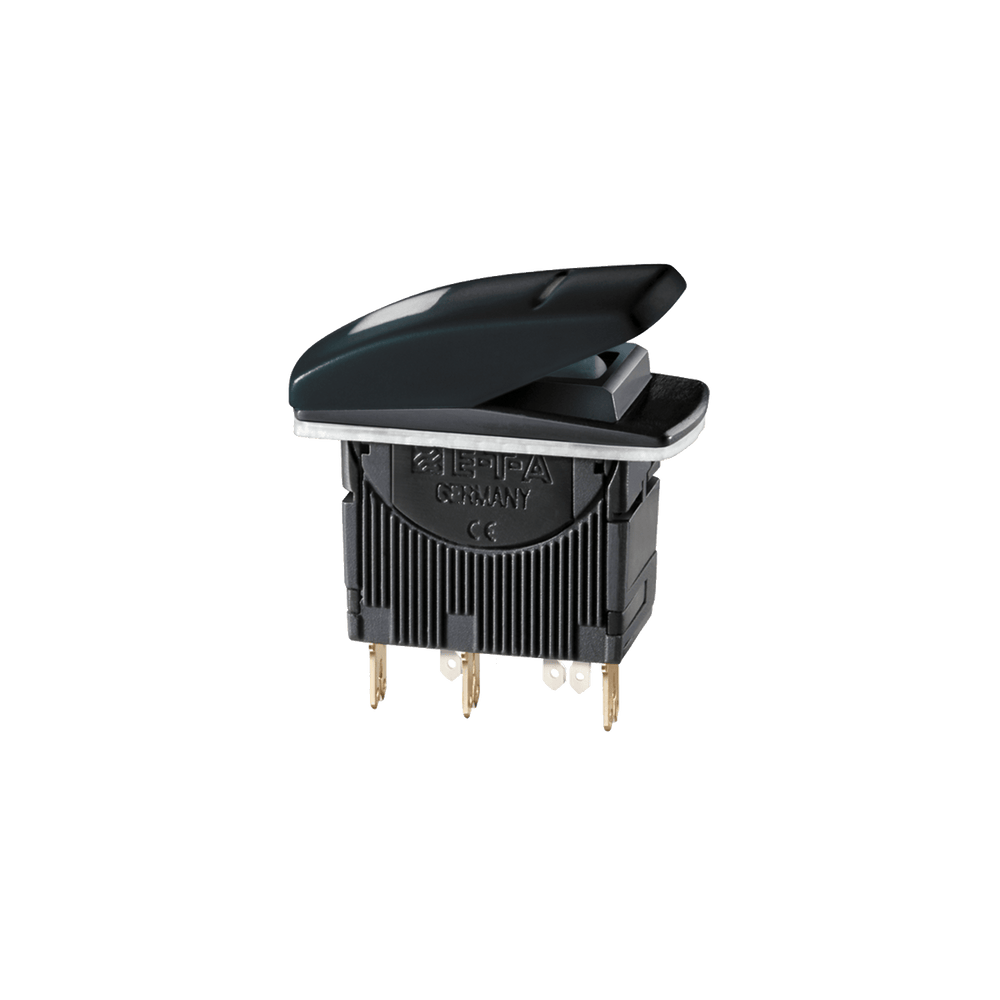

Taster (10 A), Umschalter/Umtaster mit Mittelstellung |
| Anzeige |
Integrierte LED-Funktions- und Nachtbeleuchtung |
| Symbolik |
In Wippe eingelasert, witterungsbeständig |
| Wippen |
Separat bestellbar, individuell konfigurierbar |
| Befestigung |
Rückseitige Gewindebolzen |
| Nennspannung |
DC 10–30 V |
| Einbauort |
Außenbereich, spritzwasserexponierte Bereiche |

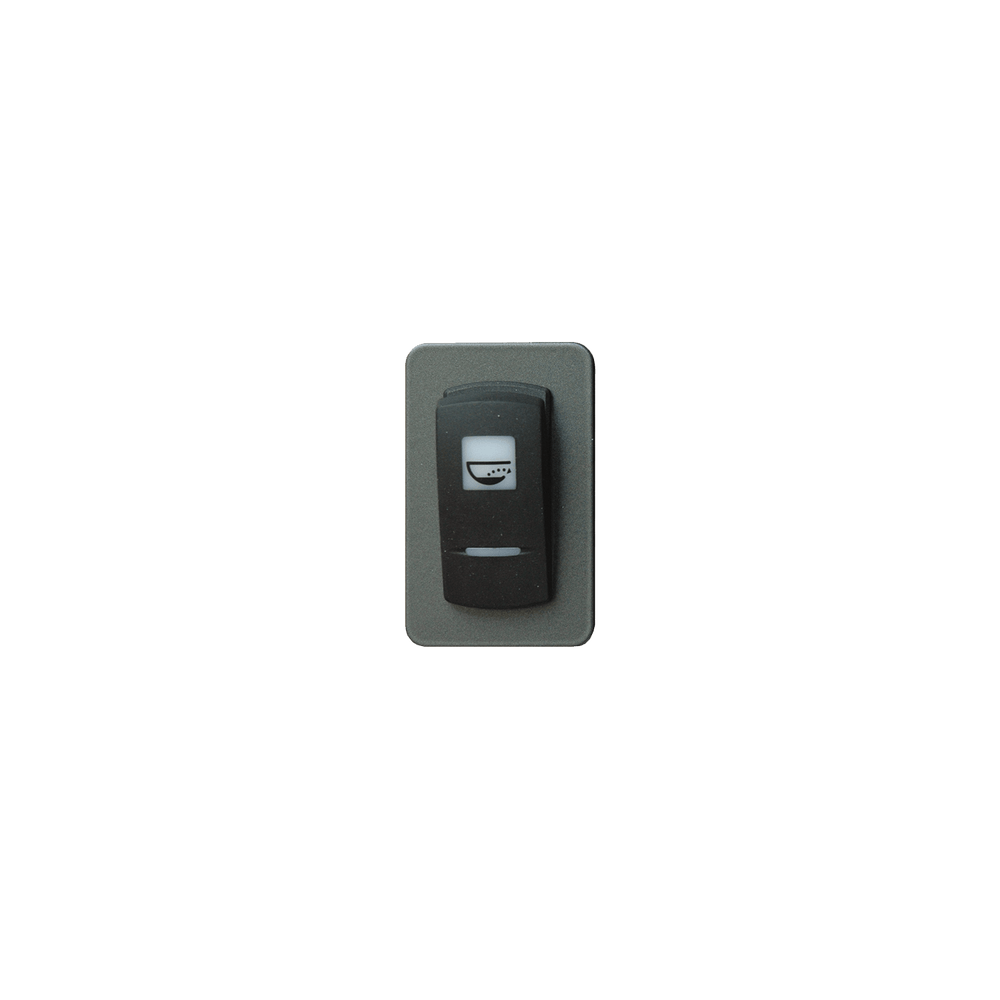

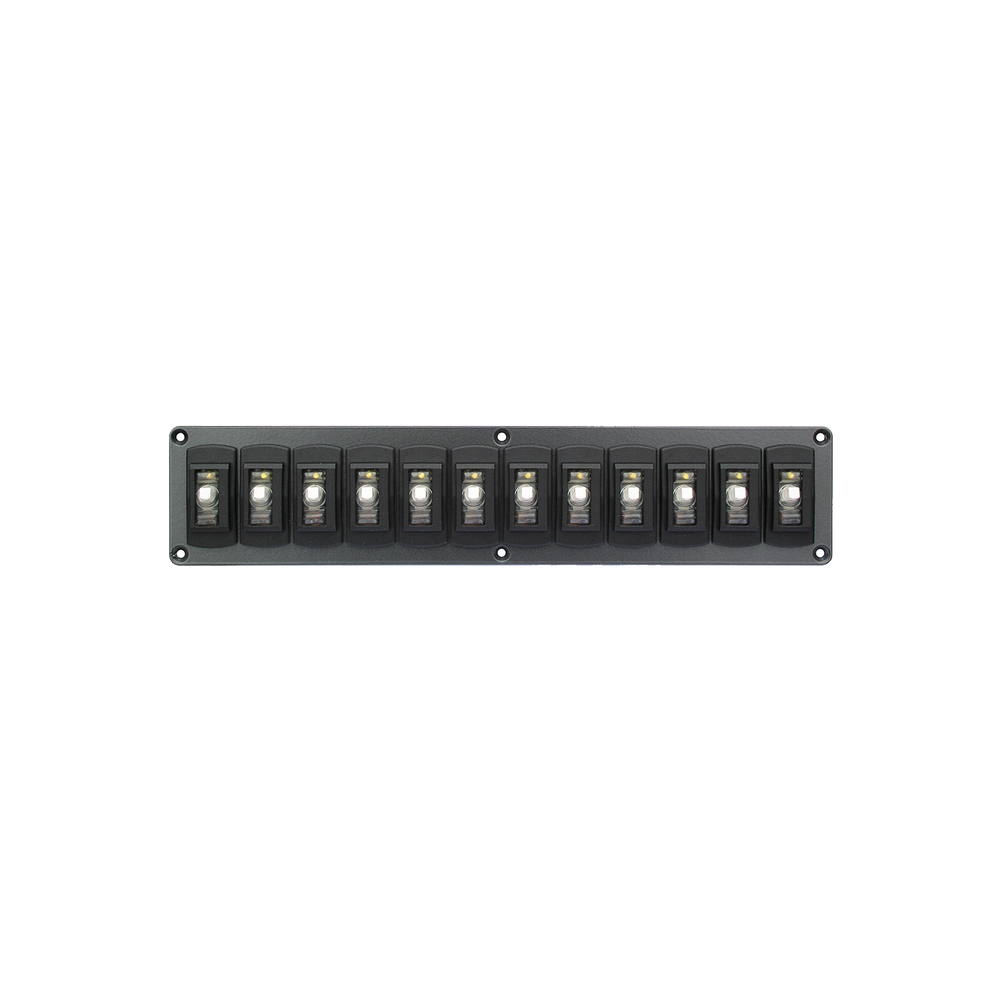

Welche Modelle gibt es in der Serie 700?
-

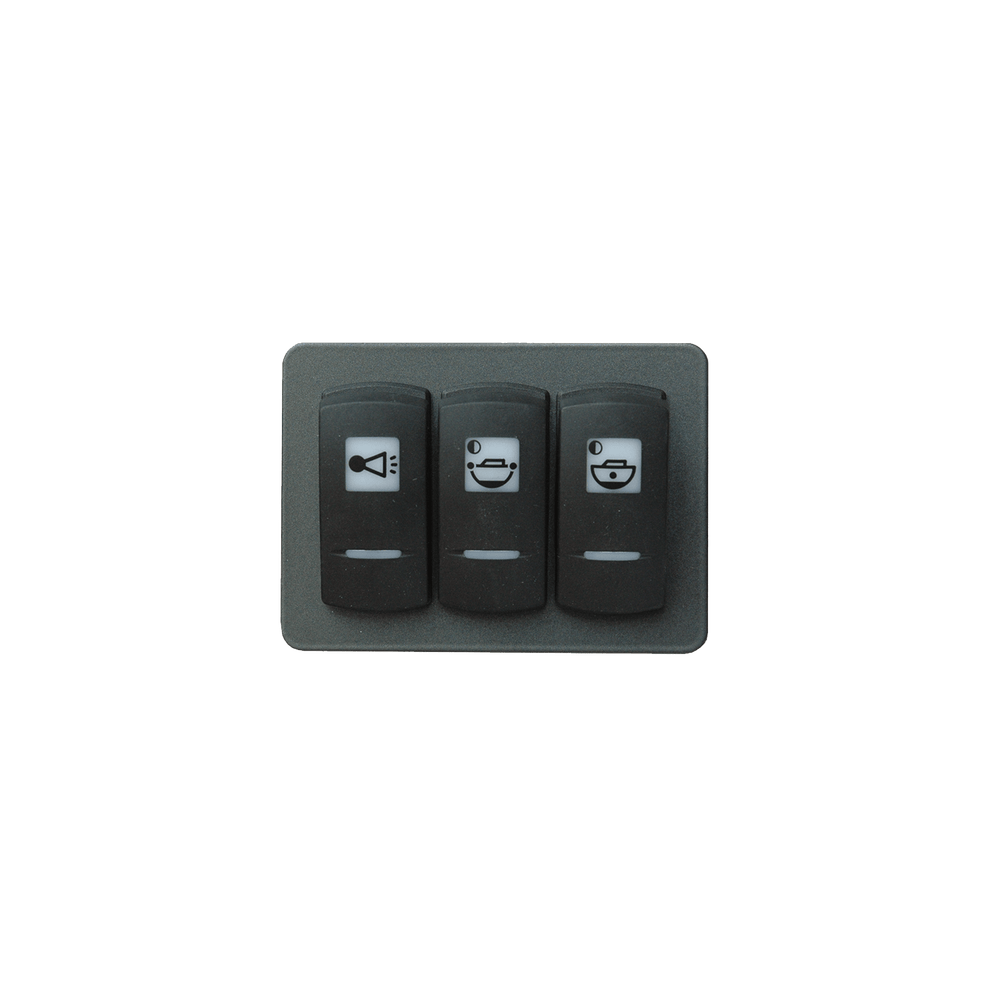

STV 713 – 3 Schutzschalter 10 A
-

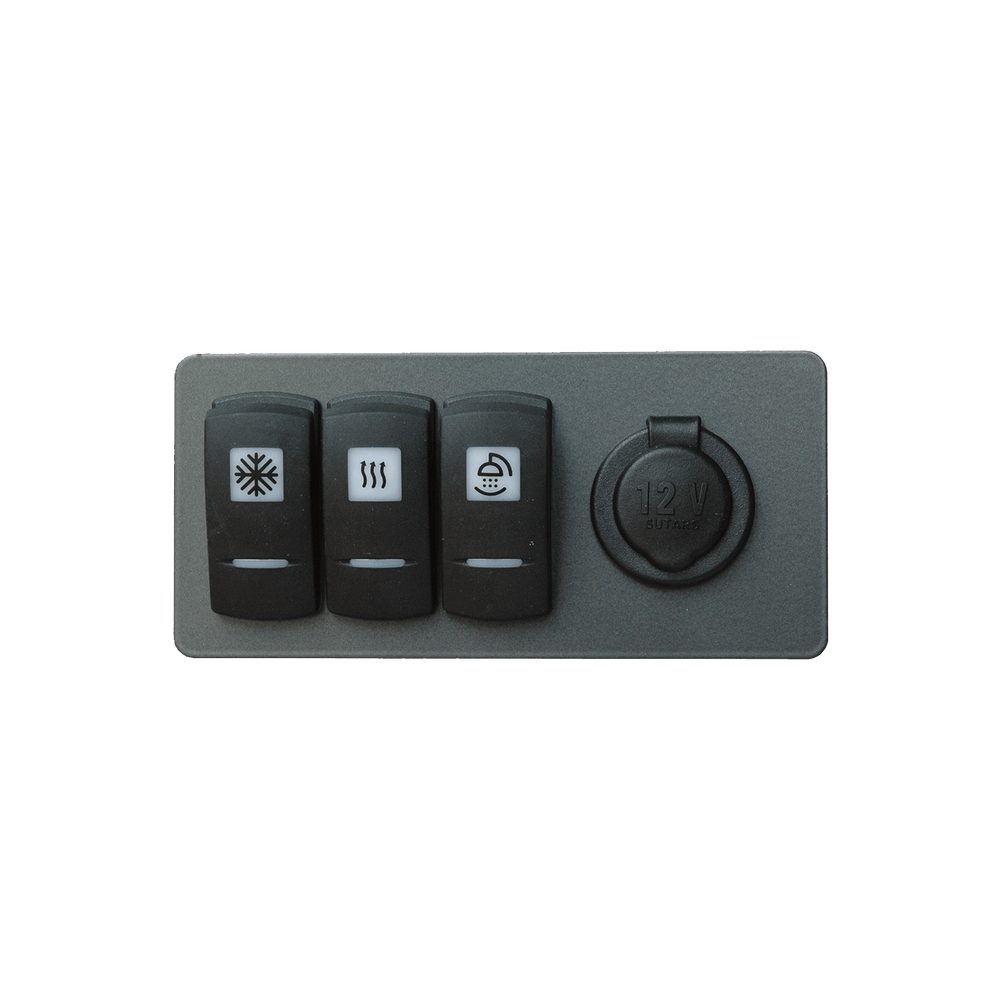

STV 714 – 3 Schutzschalter 10 A + DC-Steckdose
-

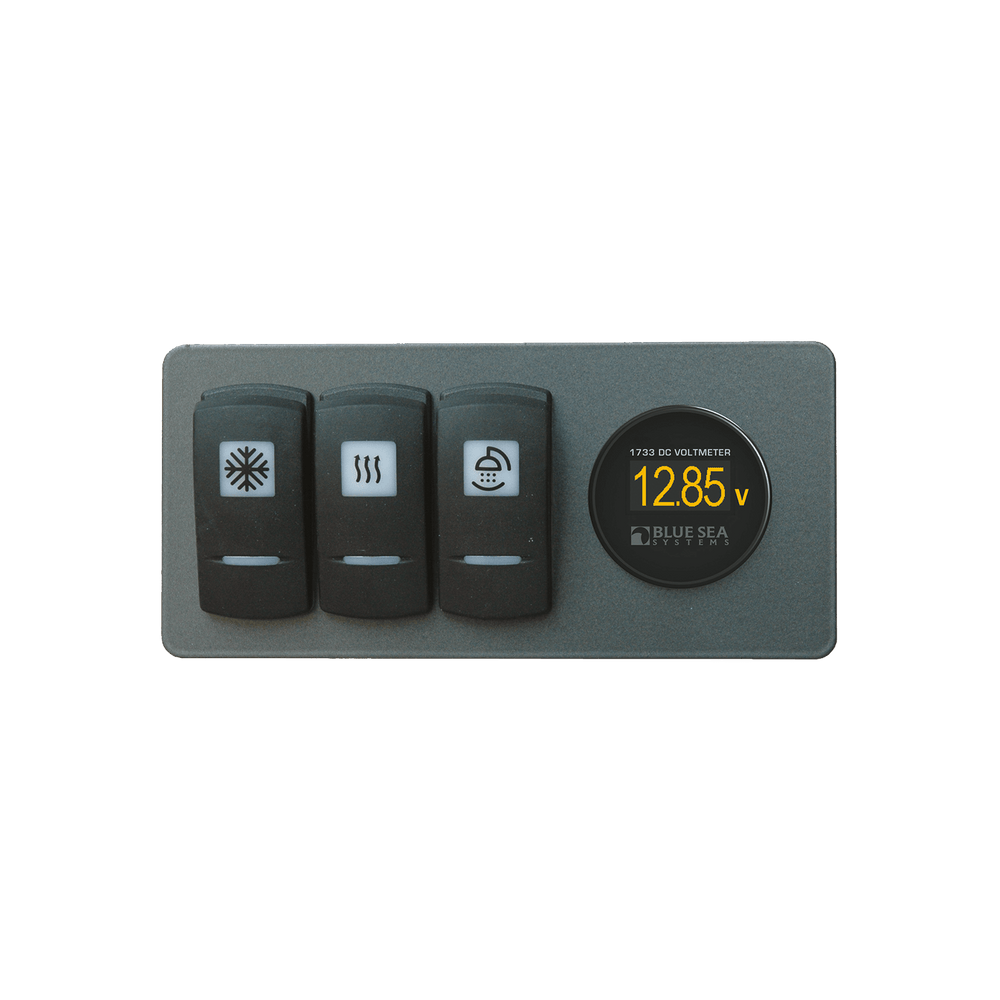

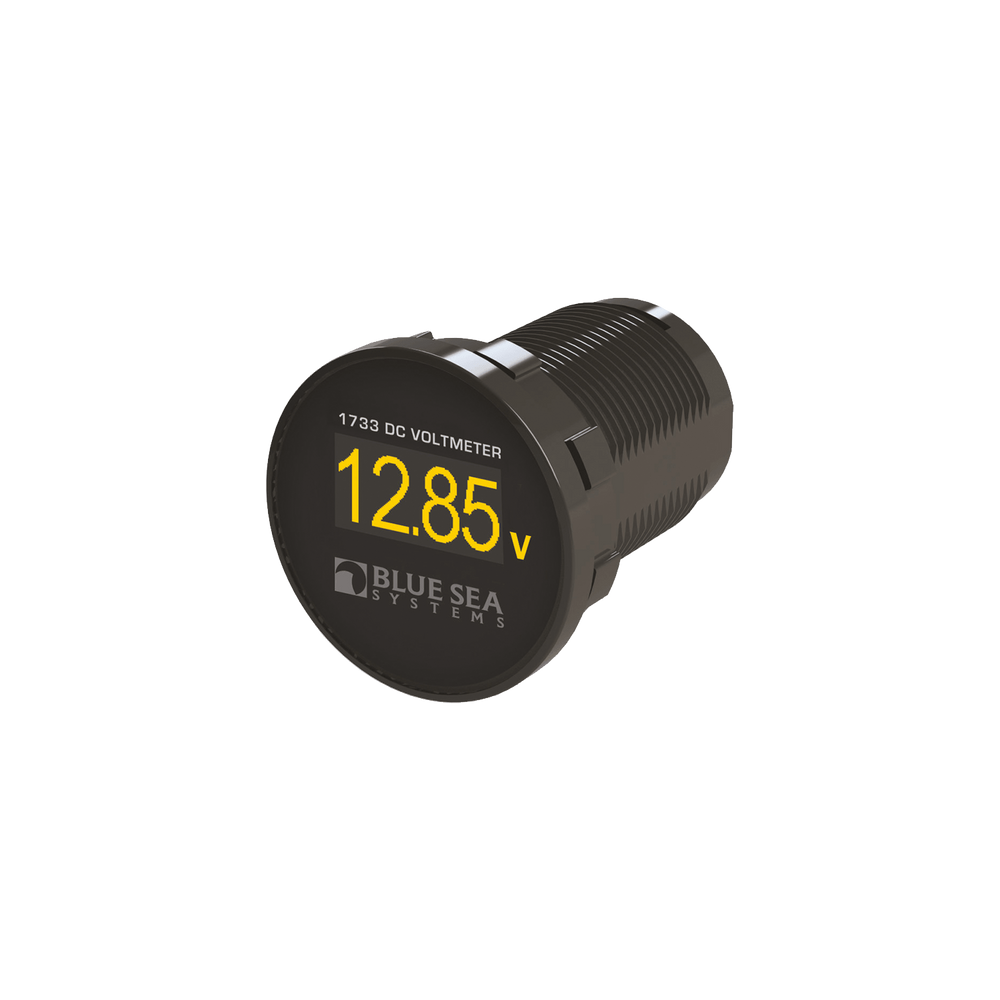

STV 714 V – 3 Schutzschalter 10 A + DC-Voltmeter MVD, inkl. Dichtung
-

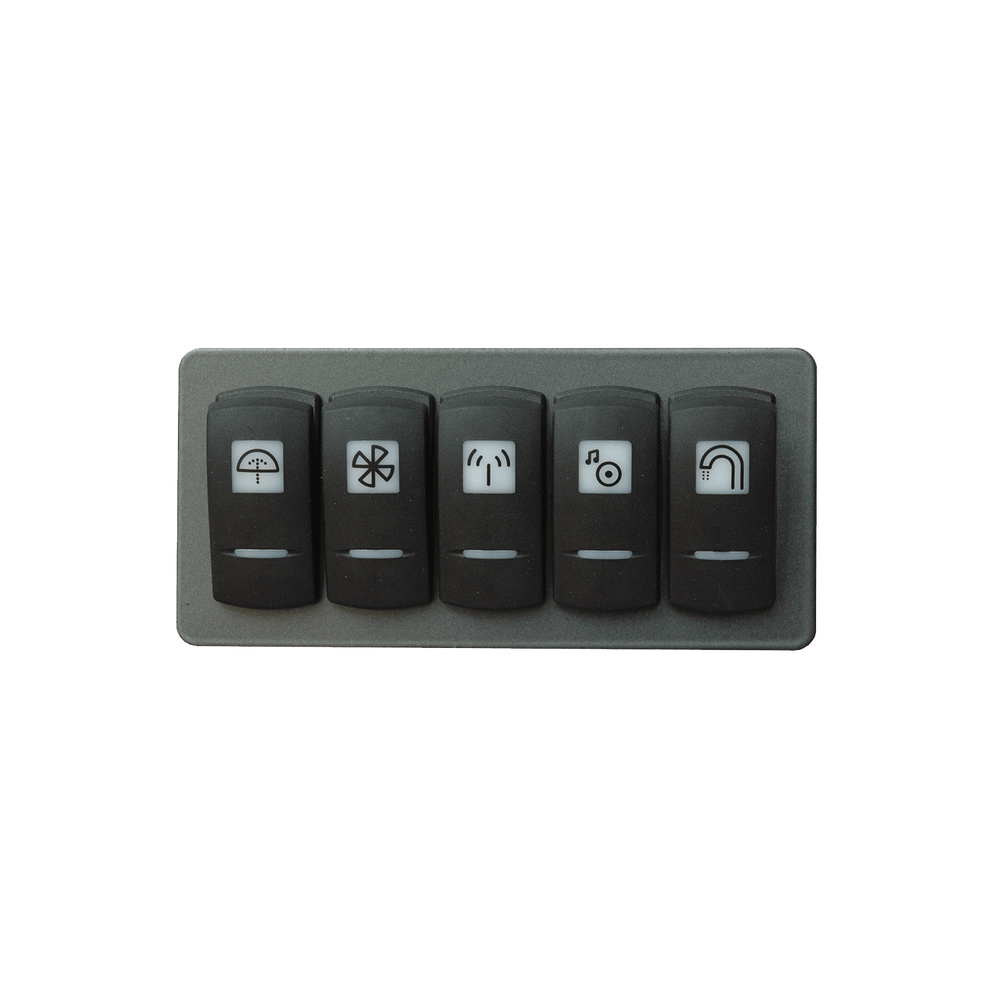

STV 715 – 5 Schutzschalter 10 A

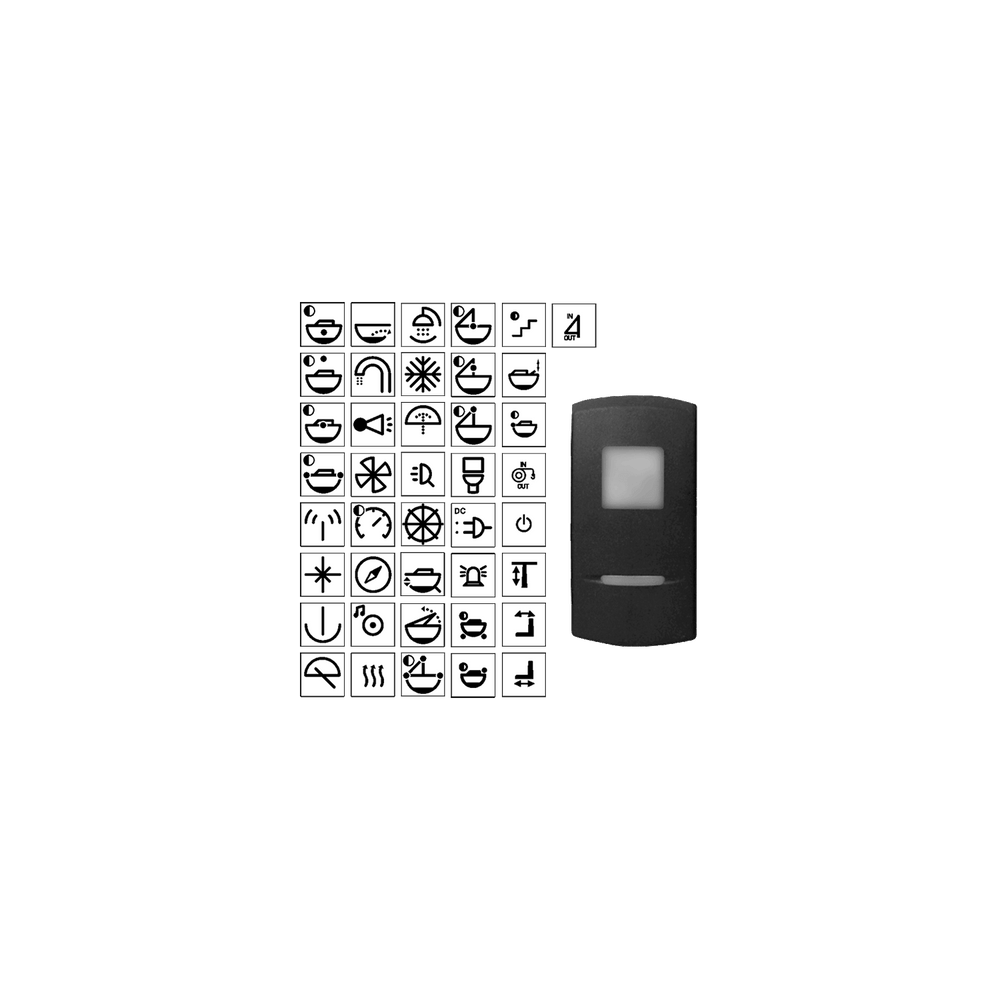

Hinweis: Die Lieferung erfolgt ohne Schaltwippen. Diese werden mit den gewünschten Symbolen (Anker, Licht, Pumpe, UKW usw.) separat bestellt, sodass jedes Panel individuell konfiguriert ist.
Serie 700 und Serie 100/200 im Vergleich
| Merkmal |
Serie 100 / 200 |
Serie 700 |
| Schutzart |
Kein IP-Schutz |
IP 66 (wasserdicht) |
| Einbauort |
Innenbereich |
Außenbereich |
| Schutzschalter |
E-T-A 1140 / 3130 |
E-T-A 3131 (wasserdicht) |
| LED-Nachtbeleuchtung |
Nein |
Ja, schaltbar |
| Wippen |
Fest integriert |
Separat, individuell konfigurierbar |
| Typischer Einsatz |
Navigationsstation, unter Deck |
Cockpit, Steuerstand, Plicht |
Für den Innenbereich gibt es die Serie 100 und die Serie 200; eine Übersicht aller Serien finden Sie unter Schalttafeln.
Häufig gestellte Fragen zur STV Serie 700
Was bedeutet IP 66 bei der Serie 700?
IP 66 bedeutet vollständigen Schutz gegen Staub und gegen starkes Strahlwasser aus beliebiger Richtung. Bei der Serie 700 gilt das für die Bedienseite, also die Front mit Wippen und Symbolen. Damit eignet sie sich für Cockpit, Plicht, Außensteuerstand und Flybridge; die Rückseite gehört in einen trockenen Bereich hinter der Einbaufläche.
Warum werden die Schaltwippen separat geliefert?
Die Wippen werden separat bestellt, damit jeder Stromkreis das passende Symbol trägt, zum Beispiel Anker, Licht, Bilgenpumpe, UKW oder Positionslaternen. Die Symbole sind eingelasert und bleiben dauerhaft lesbar. So entsteht ein Panel, das genau zu Ihrem Boot passt, statt eines Standardsatzes, bei dem Symbole fehlen oder überflüssig sind.
In welchen Stromstärken sind die Schutzschalter lieferbar?
Standard sind 10 A; auf Wunsch und ohne Aufpreis gibt es die Schutzschalter auch mit 6 A, 16 A und 20 A. Für besondere Aufgaben gibt es außerdem Taster mit 10 A sowie Umschalter und Umtaster mit Mittelstellung. Maßgeblich für den Wert ist der Querschnitt der Leitung, die der jeweilige Kreis versorgt.
Kann die Serie 700 mit der Serie 200 kombiniert werden?
Nicht als gemeinsame Tafel, denn beide Serien verwenden unterschiedliche Schutzschalter und Gehäuse. In einer Anlage ergänzen sie sich aber gut: die Serie 200 als Hauptschalttafel im Innenraum, die Serie 700 für die Verbraucher, die im Cockpit oder am Außensteuerstand geschaltet werden. Beide Tafeln werden aus der zentralen Verteilung versorgt.
Brauche ich bei der Serie 700 noch Sicherungen im Innenraum?
Für die einzelnen Verbraucherkreise nicht: Die thermischen Schutzschalter sichern jeden Kreis direkt am Außenschalter ab. Die Zuleitung, die die Serie 700 aus der Batterie oder Hauptverteilung versorgt, braucht aber wie jede Leitung eine eigene Sicherung am Anfang, also an der Quelle. Sie richtet sich nach dem Querschnitt dieser Zuleitung.
Ist die Serie 700 für den Dauerbetrieb im Salzwasserbereich geeignet?
Ja. Die Front ist nach IP 66 wasserdicht, und die Symbole sind witterungsbeständig in die Schaltwippen eingelasert, sodass sie auch nach Jahren mit UV-Strahlung und Salzwasser lesbar bleiben. Wie bei jeder Außeninstallation sollten Dichtung und Befestigung bei der jährlichen Wartung kontrolliert werden.
