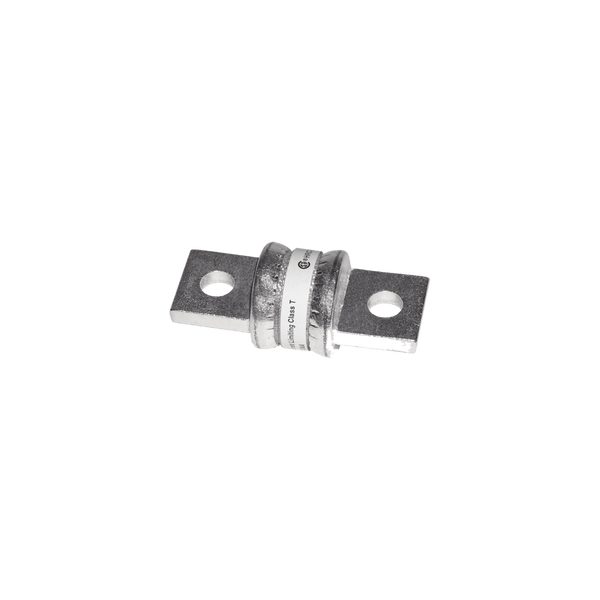

Blue Sea Systems Class-T-Sicherungen
Blue Sea Systems · Absicherung Hochstrom
Blue Sea Class-T-Sicherungen 110–200 A

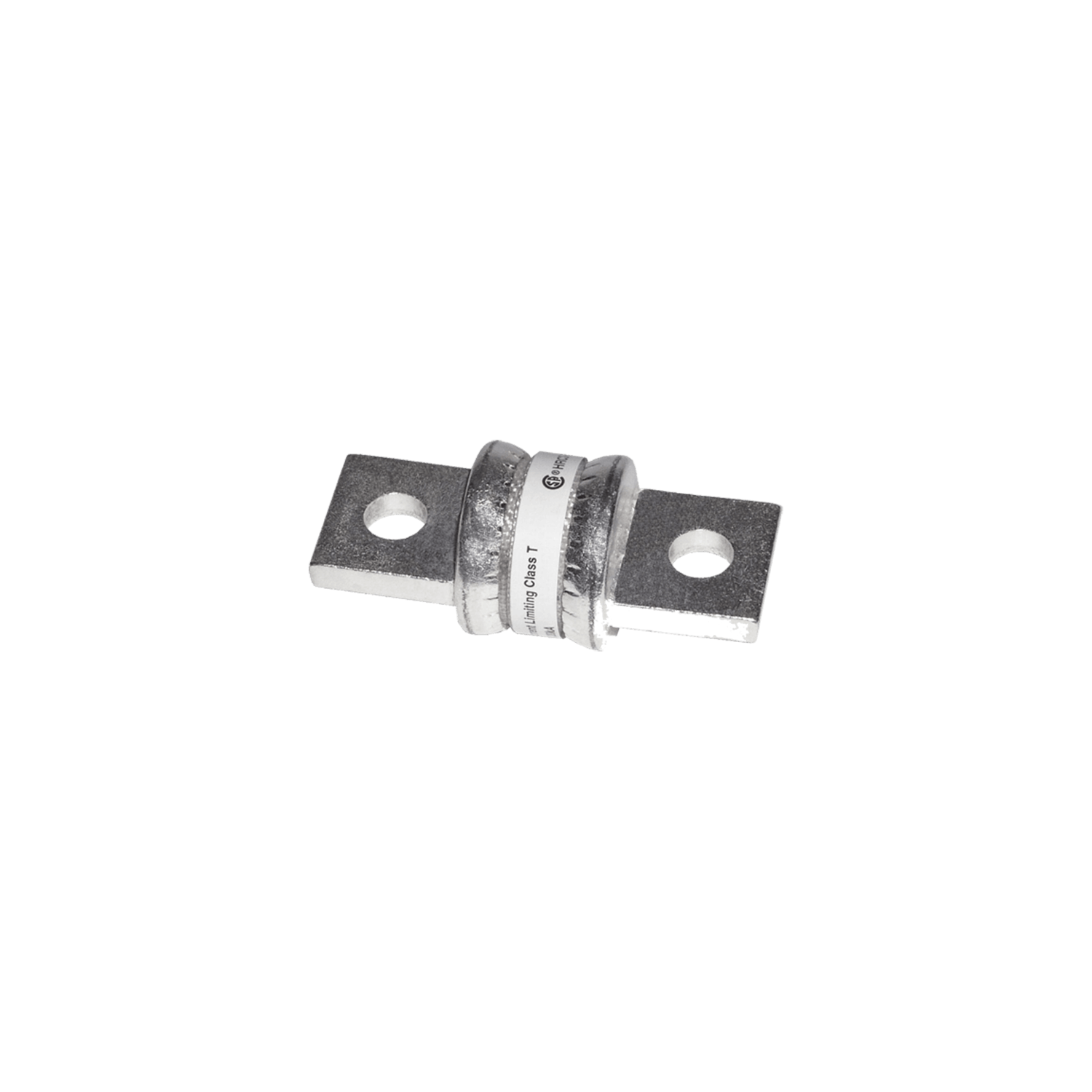

Die Class-T-Sicherungen (auch T-Fuse genannt) BS 5112 bis BS 5116 von Blue Sea Systems sichern Bordnetze mit Lithium-Ionen- und TPPL-Batterien sowie Wechselrichtern mit 110 bis 200 A ab. Mit einem Schaltvermögen von 20.000 A bei 125 V DC trennen sie auch extrem hohe Kurzschlussströme zuverlässig. Passend dazu empfehlen wir den Sicherungshalter BS 5007100, erhältlich bei philippi in Remseck am Neckar.
- Sehr hohe Abschaltfähigkeit
- Ideal für Lithium-Batterien
Im Detail. Blue Sea Class-T-Sicherungen 110–200 A.
- Fünf Stufen: 110, 125, 150, 175 und 200 A
- Schaltvermögen 20.000 A bei 125 V DC, gelistet nach UL 248-15
- Für Lithium-Ionen- und TPPL-Batterien und Wechselrichter, von den meisten Wechselrichter-Herstellern empfohlen
- Passender Halter BS 5007100 wird bei jeder Stufe direkt mit angeboten
Ausführungen.
| Ausführung | Bestell-Nr. |
|---|---|
| BS 5112 (110 A) | 7 0012 5112 |
| BS 5113 (125 A) | 7 0012 5113 |
| BS 5114 (150 A) | 7 0012 5114 |
| BS 5115 (175 A) | 7 0012 5115 |
| BS 5116 (200 A) | 7 0012 5116 |
Technische Daten
| Merkmal | Wert |
|---|---|
| Nennströme | 110, 125, 150, 175, 200 A |
| Schaltvermögen | 20.000 A bei 125 V DC |
| Max. Betriebsspannung | 125 V DC |
| Zulassung | UL 248-15 |
| Passender Halter | BS 5007100 (Bestell-Nr. 7 0100 5007), Anschlussbolzen 1/4"-20 (Ø 6 mm), Bolzenabstand 43 mm |
Hersteller und Produktsicherheit
Navico Group Americas LLC (Marke Blue Sea Systems)
N85 W12545 Westbrook Crossing
Menomonee Falls, WI 53051
USA
www.bluesea.com/contact
Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.
Häufige Fragen. Kurz beantwortet.
Welcher Sicherungshalter passt zu 110 bis 200 A?
Für die Class-T-Sicherungen BS 5112 bis BS 5116 ist der Sicherungshalter BS 5007100 vorgesehen. Er ist zündgeschützt nach ISO 8846 und SAE J1171, für einen Betriebsstrom bis 160 A ausgelegt und wird mit Deckel, aber ohne Sicherung geliefert. Die Anschlussbolzen sind 1/4"-20 (Ø 6 mm), der Bolzenabstand beträgt 43 mm.
Wofür werden Class-T-Sicherungen eingesetzt?
Class-T-Sicherungen werden vorzugsweise zur Absicherung von Lithium-Ionen-Batterien eingesetzt, weil diese im Kurzschluss extrem hohe Ströme liefern können. Mit einem Schaltvermögen von 20.000 A bei 125 V DC trennt die Sicherung auch dann zuverlässig und schützt Kabel und Verbraucher. Die meisten Wechselrichter-Hersteller empfehlen sie.
Welche Class-T-Sicherung brauche ich?
Die Stufe richtet sich nach der Leitung, die die Sicherung schützt. Ihr Nennstrom muss über dem größten Dauerstrom des Kreises liegen, etwa dem eines Wechselrichters, und darf die Belastbarkeit des Kabels nicht überschreiten. Es gibt 110 bis 200 A, 225 bis 400 A und 450 bis 600 A, jede Gruppe mit eigenem Halter. Querschnitt und passende Sicherung zeigt unser Kabelquerschnitt-Rechner.
Welche Stufen gibt es über 200 A?
Die Class-T-Sicherungen gibt es bei philippi in drei Gruppen, je mit eigenem Halter: 110 bis 200 A mit Halter BS 5007100, 225 bis 400 A mit Halter BS 5502100 und 450 bis 600 A mit Halter 778-T2S-600 B. Welche Stufe zu Ihrem Bordnetz passt, klären wir gern in einer Beratung.
