DC Steckverbinder 12/24V.
Steckdosen und Stecker für 12/24 V.

In dieser Kategorie finden Sie Steckdosen, Stecker, Kupplungen und Kabel für 6- bis 24-V-Bordnetze: Einbau- und Aufbausteckdosen nach DIN EN ISO 4165, Universal- und Zigarettenstecker, USB-Ladesteckdosen und das magnetische Steckverbinder-System MagCode. Der größte Teil des Sortiments stammt vom deutschen Hersteller pro-car, ergänzt um Einbausteckdosen und MagCode-Komponenten von philippi.

Alle Produkte. 38 Artikel.

DC-Steckverbinder 12 V / 24 V – Steckdosen, Normstecker, USB und MagCode für Boot, Yacht und Fahrzeug

Kurz erklärt: Normsteckdosen sind für höhere Ströme und festen Sitz gemacht, Zigarettenanzünder-Buchsen für Kompatibilität. An Bord empfiehlt sich deshalb die Normsteckdose; Universalstecker passen in beide.


Das Sortiment im Überblick

Produktgruppe Typen Besonderheit
Einbau-Normsteckdosen ESD 12/24, ESD rund, ESD eckig, ESD Gewinde, ESD MP, DSD (dreifach) DIN EN ISO 4165, mit Deckel, bis 16 A
Wasserdichte Einbausteckdose WSD 12/24 IP 67, Schraubdeckel, vergossene Leitung

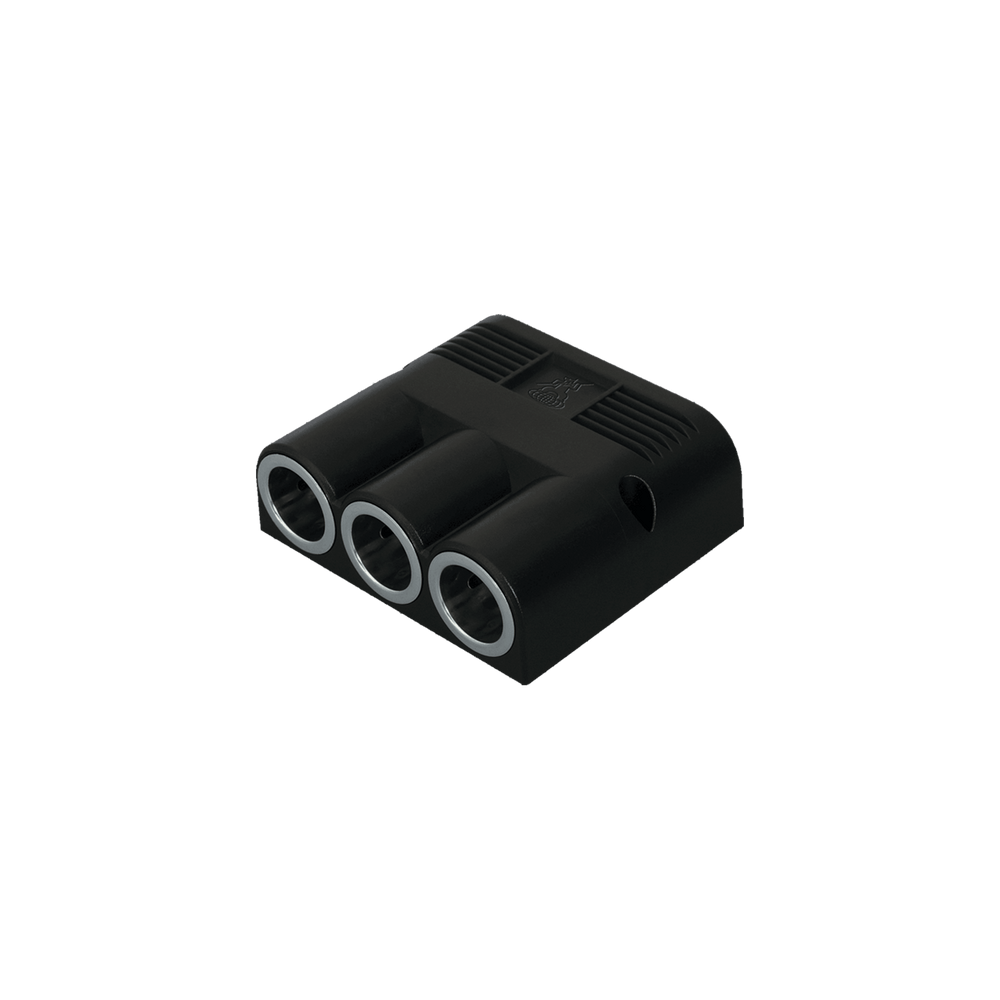

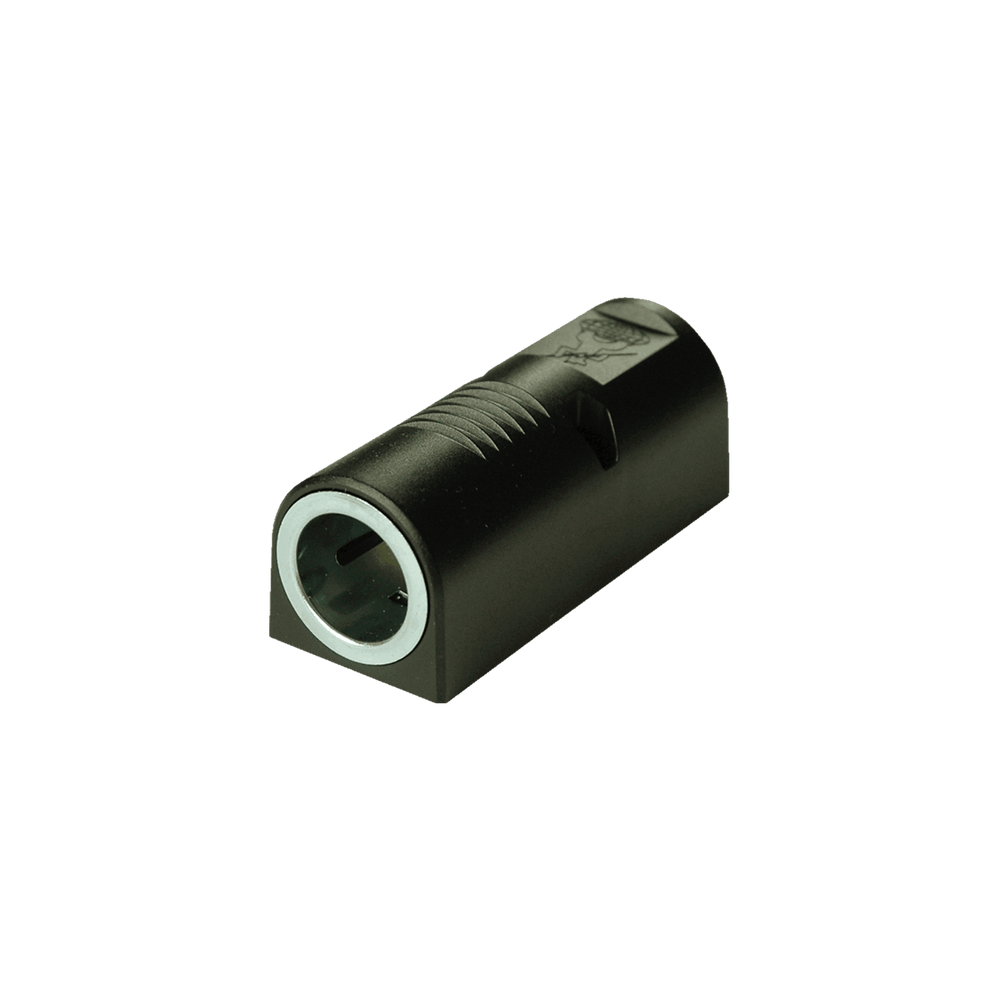

Aufbausteckdosen ASD, AZD, AZS, DZD (dreifach) Montage ohne Einbauloch
Power-Steckdose PSD 12/24 bis 20 A bei 2,5 mm²

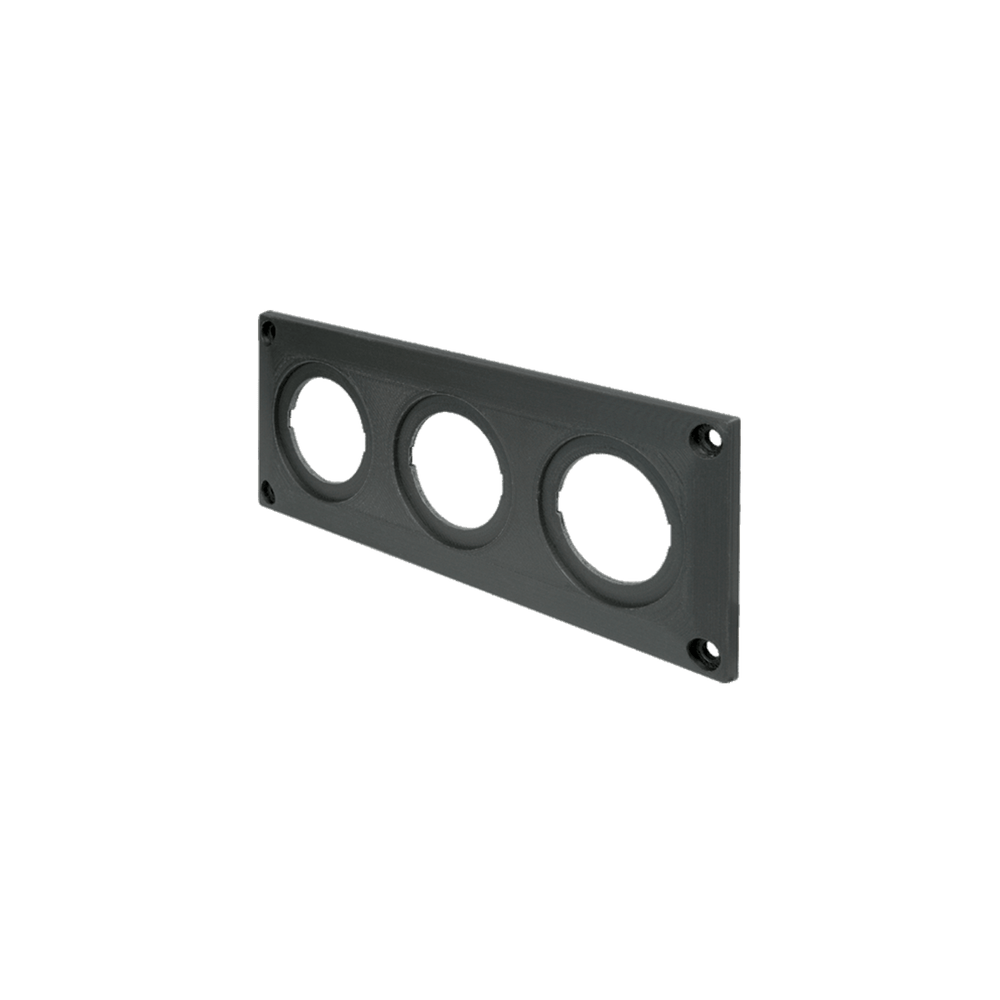

Steckdosenpanele DSR, DSS PSD- und USB-Kombinationen, teils mit Schalter

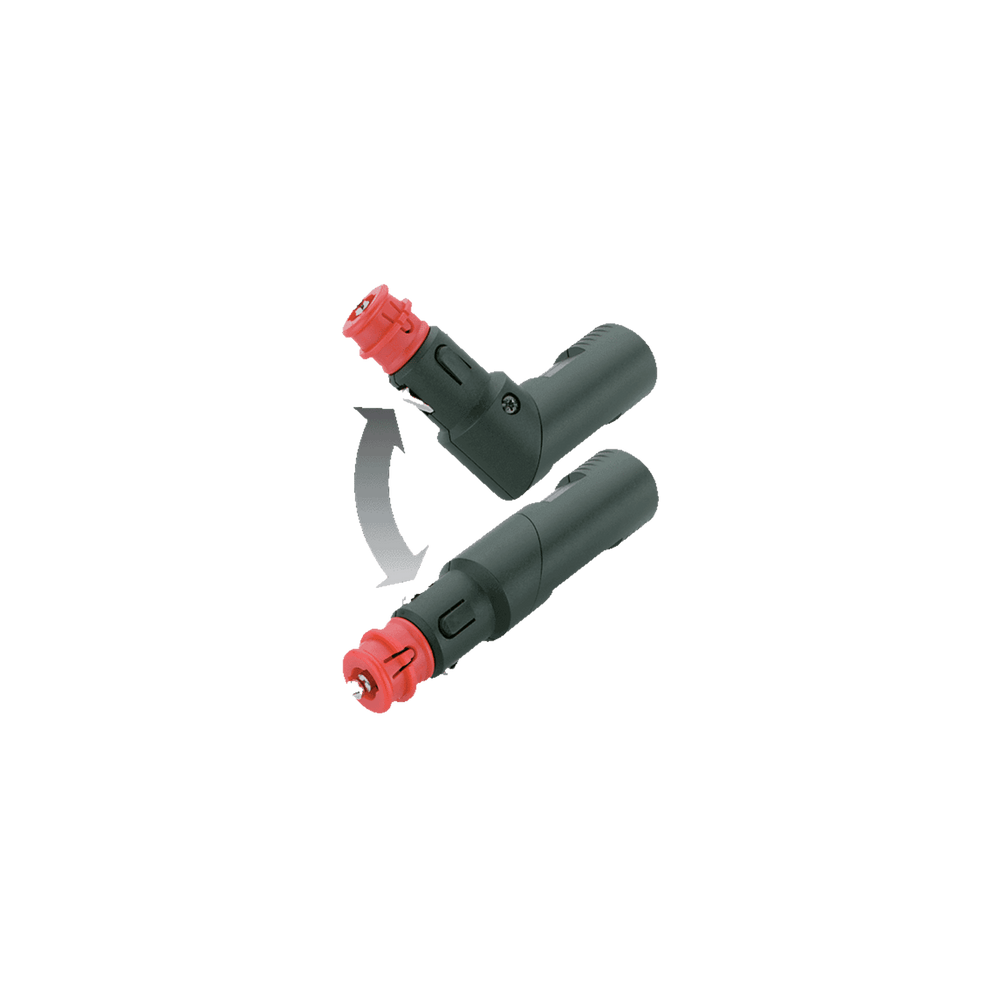

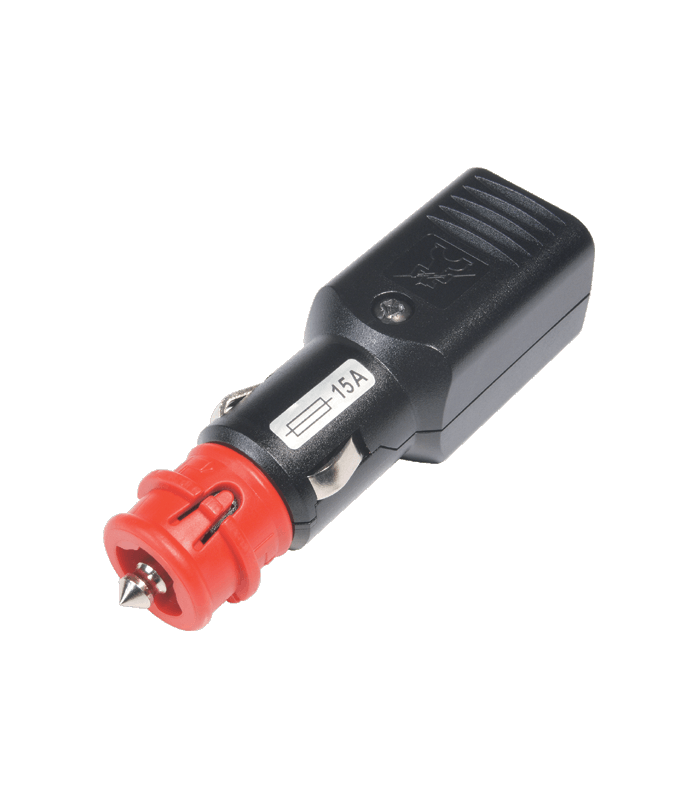

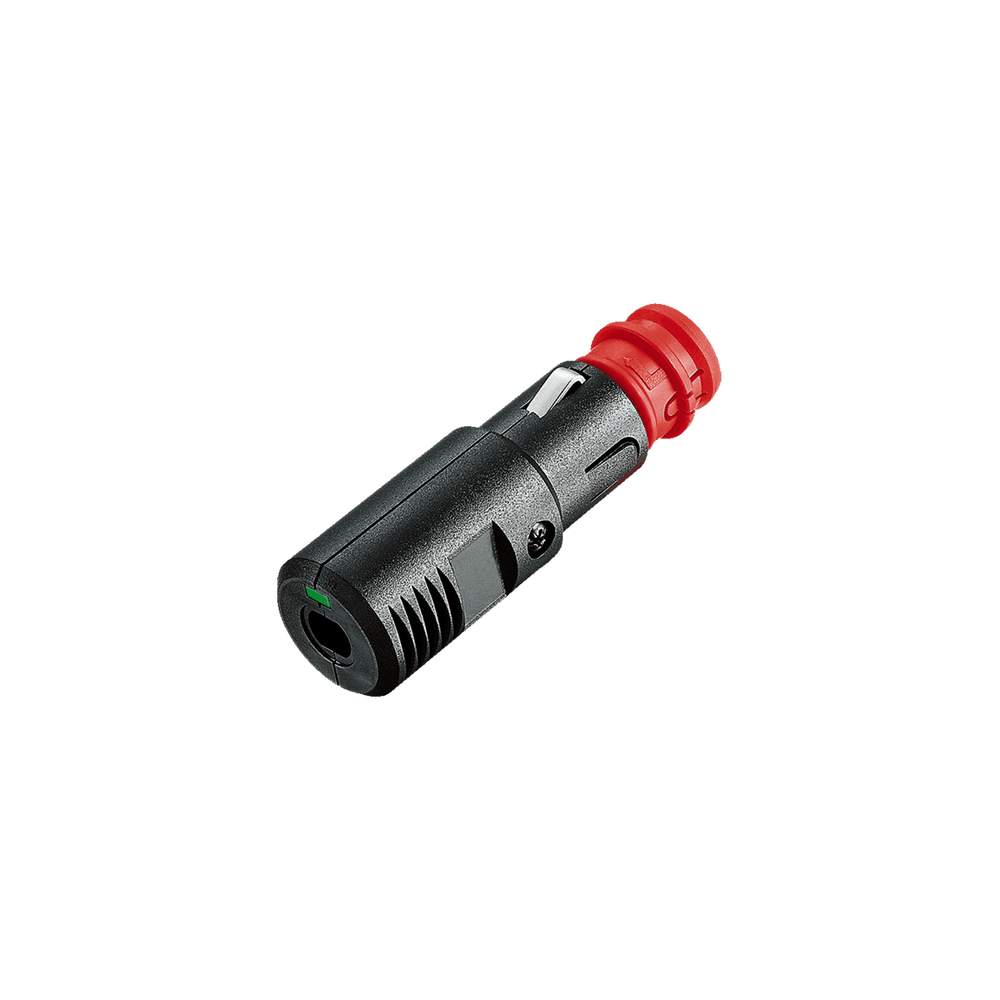

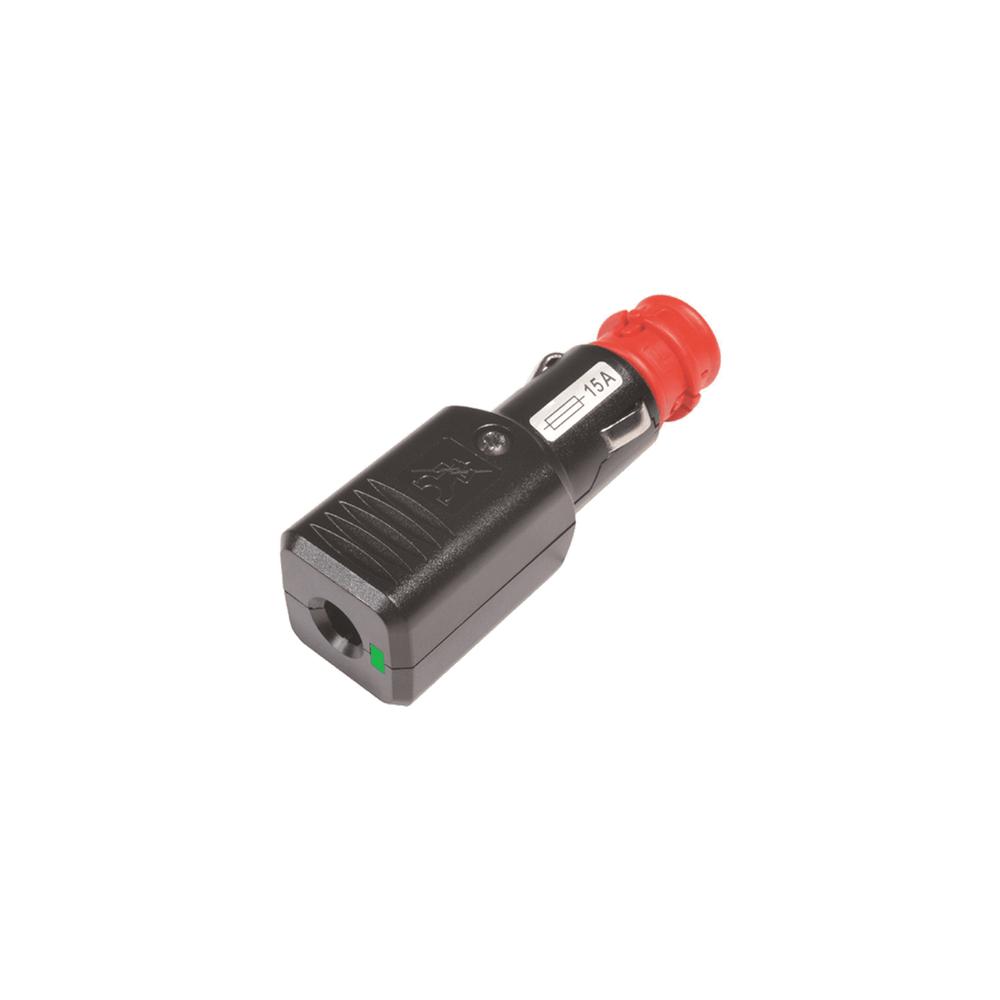

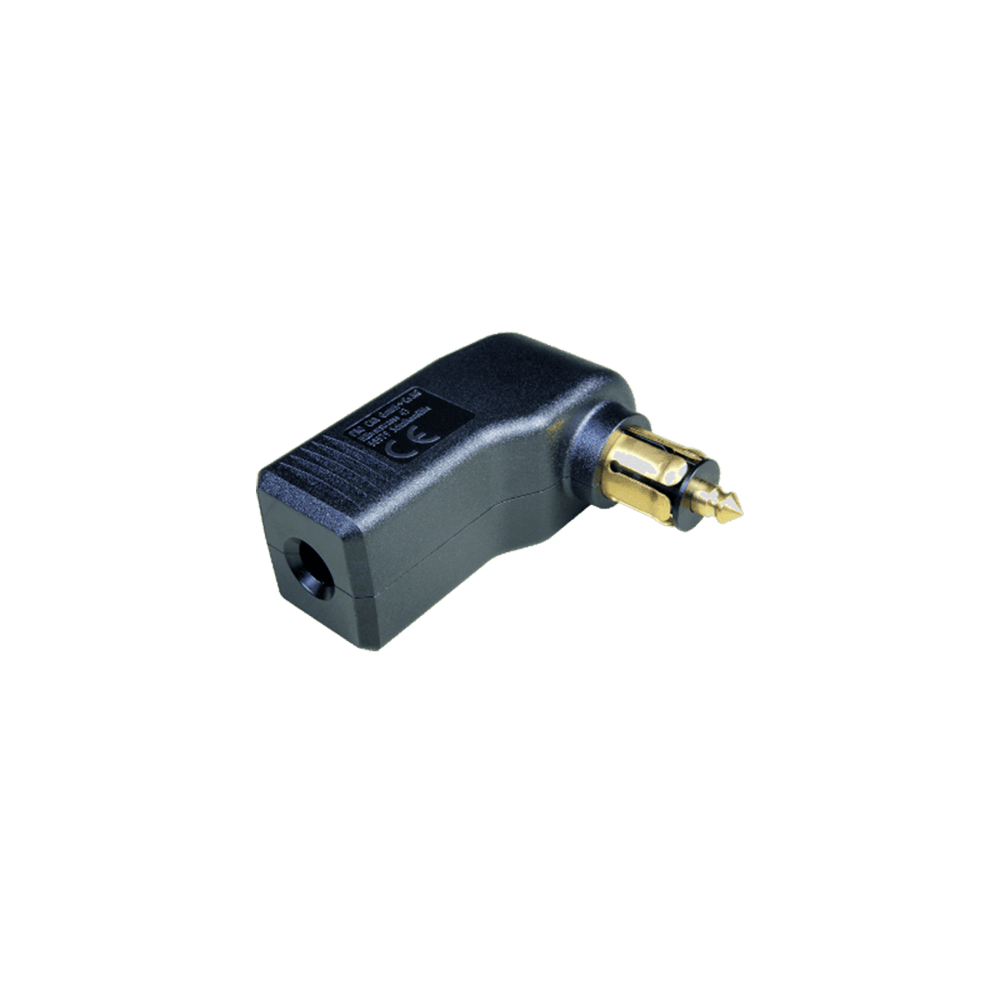

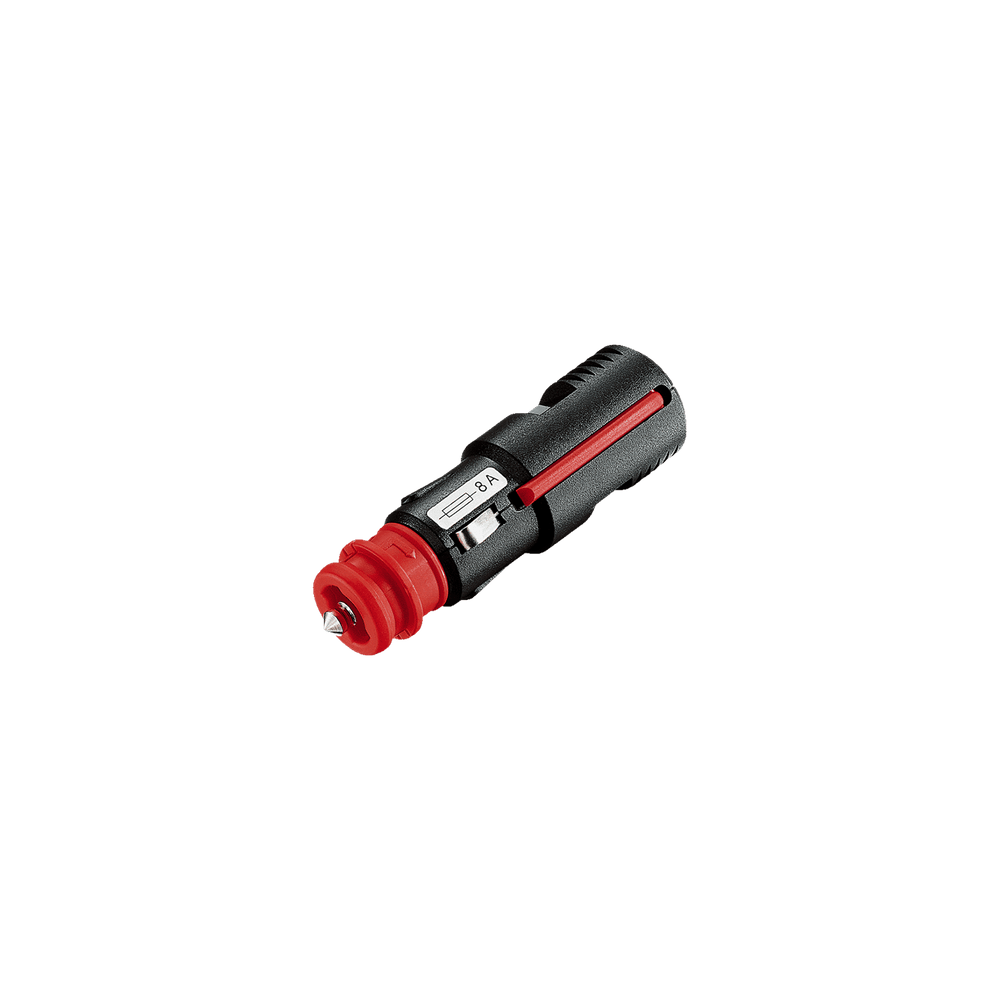

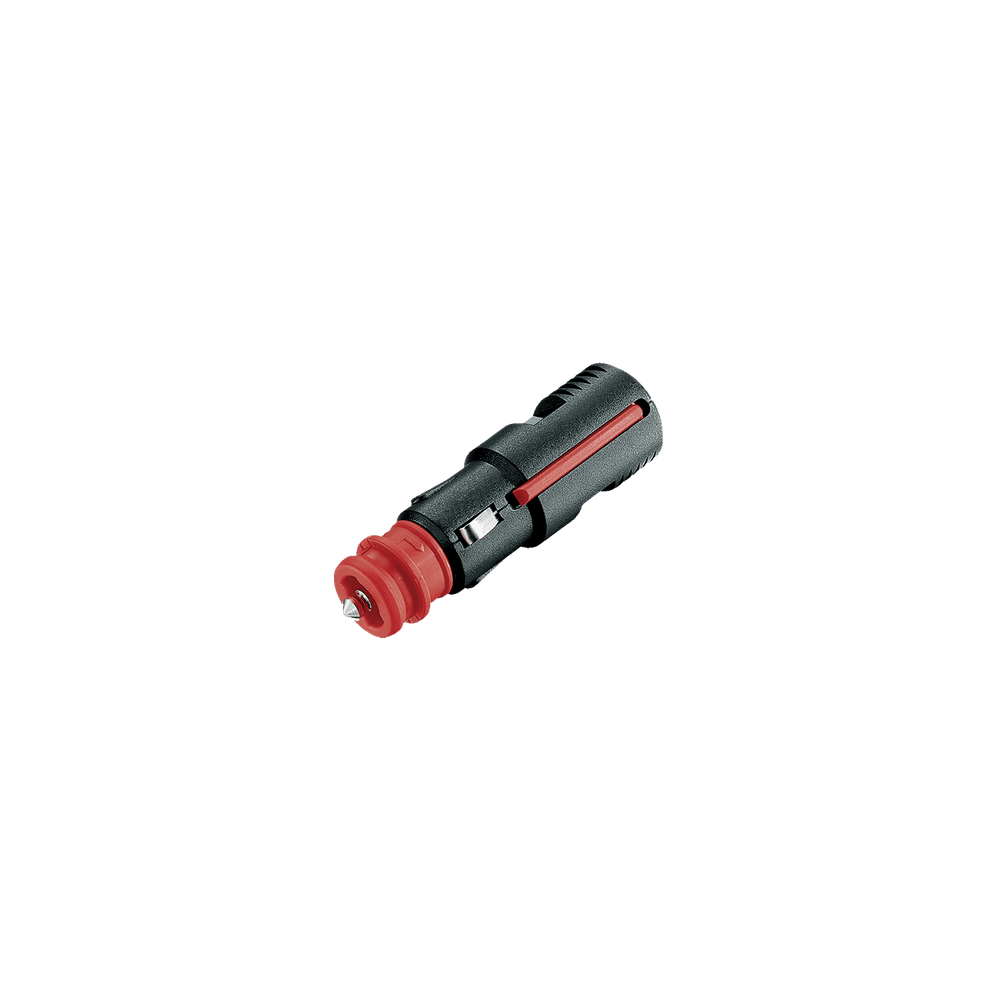

Stecker NS, NSW, US, SUS, SWS, USL, UWS Norm-, Universal- und Winkelstecker
USB UWBL, USB-C-Ladekabel, USB-Panele USB-C und USB-A, teils mit Schnellladen

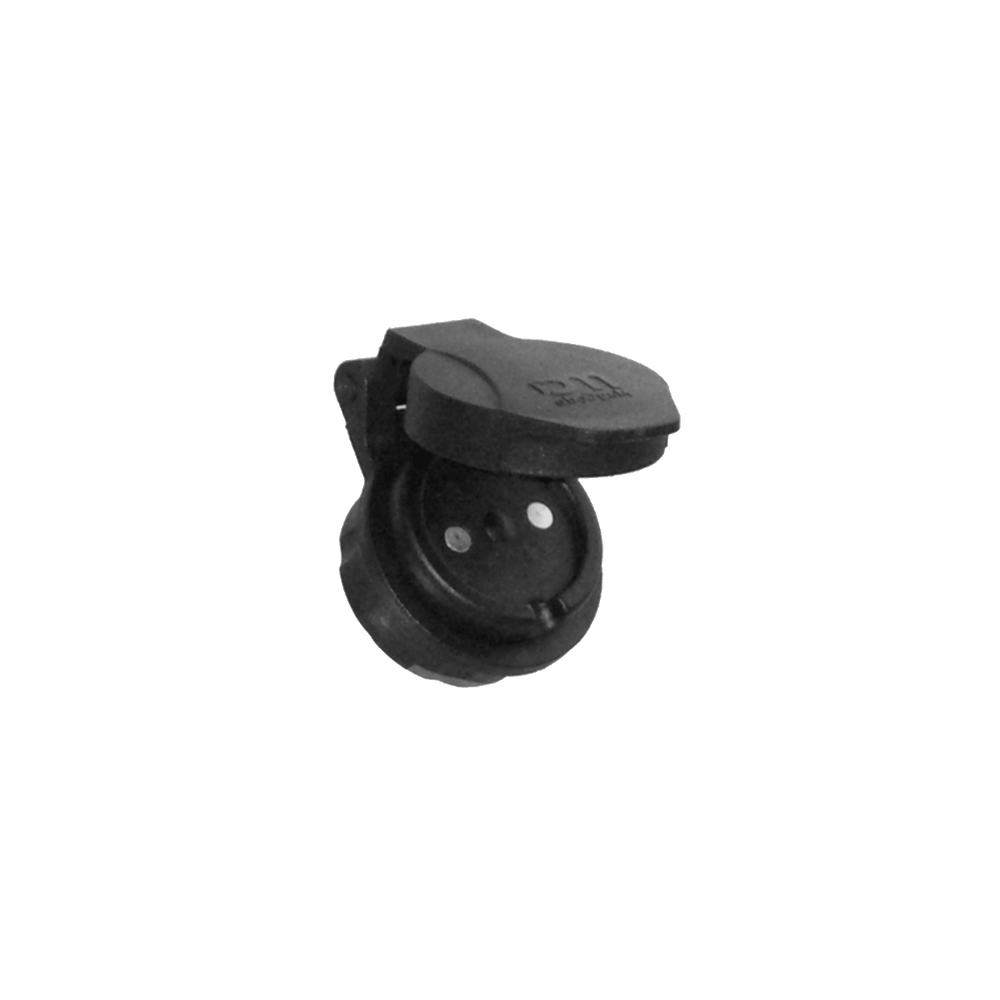

MagCode Flanschdose MCF, Kupplungsstecker MCS, Abdeckclip magnetisch, stromlos im Trennzustand

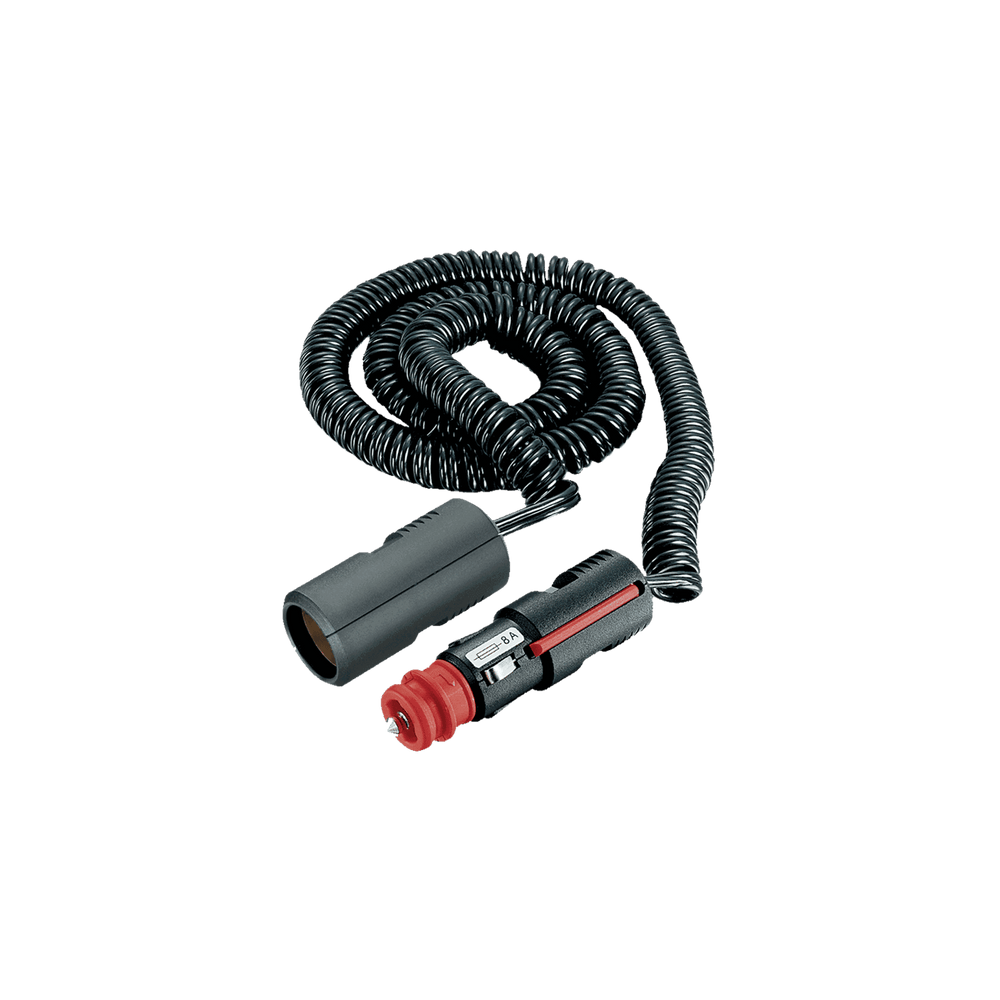

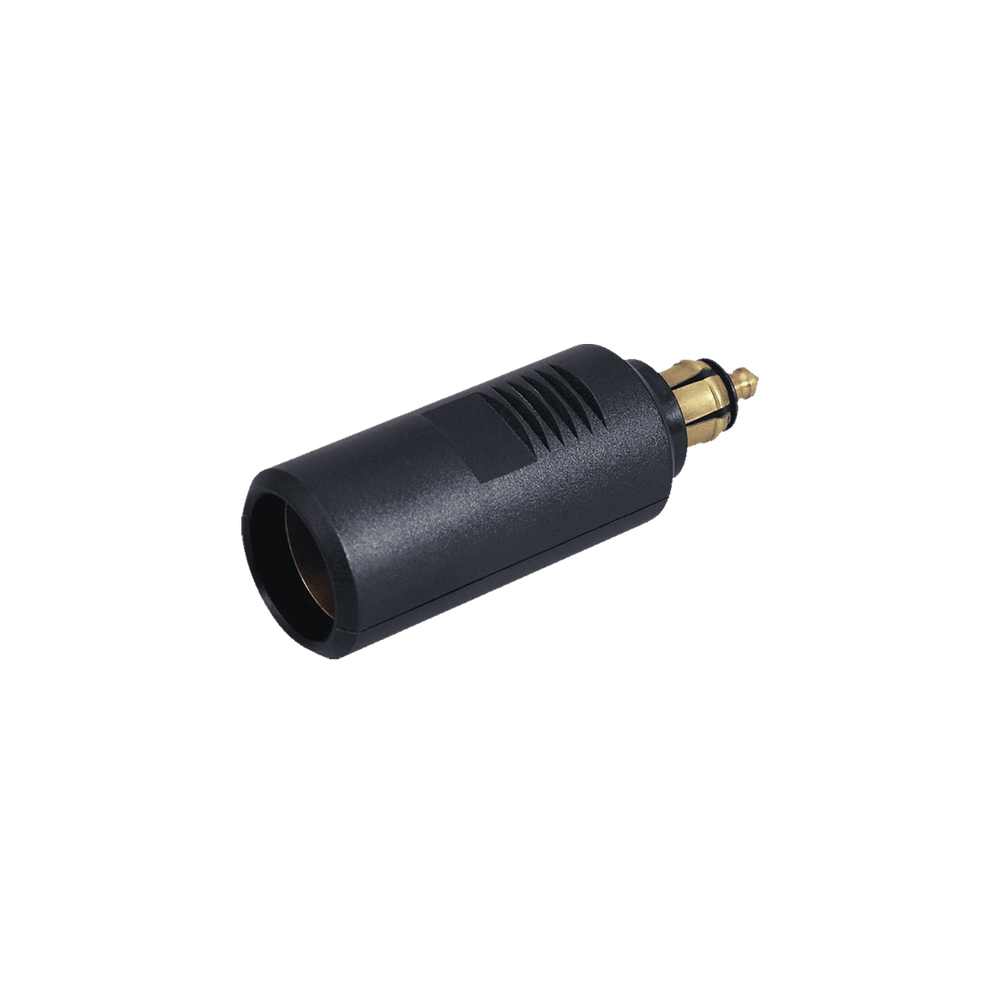

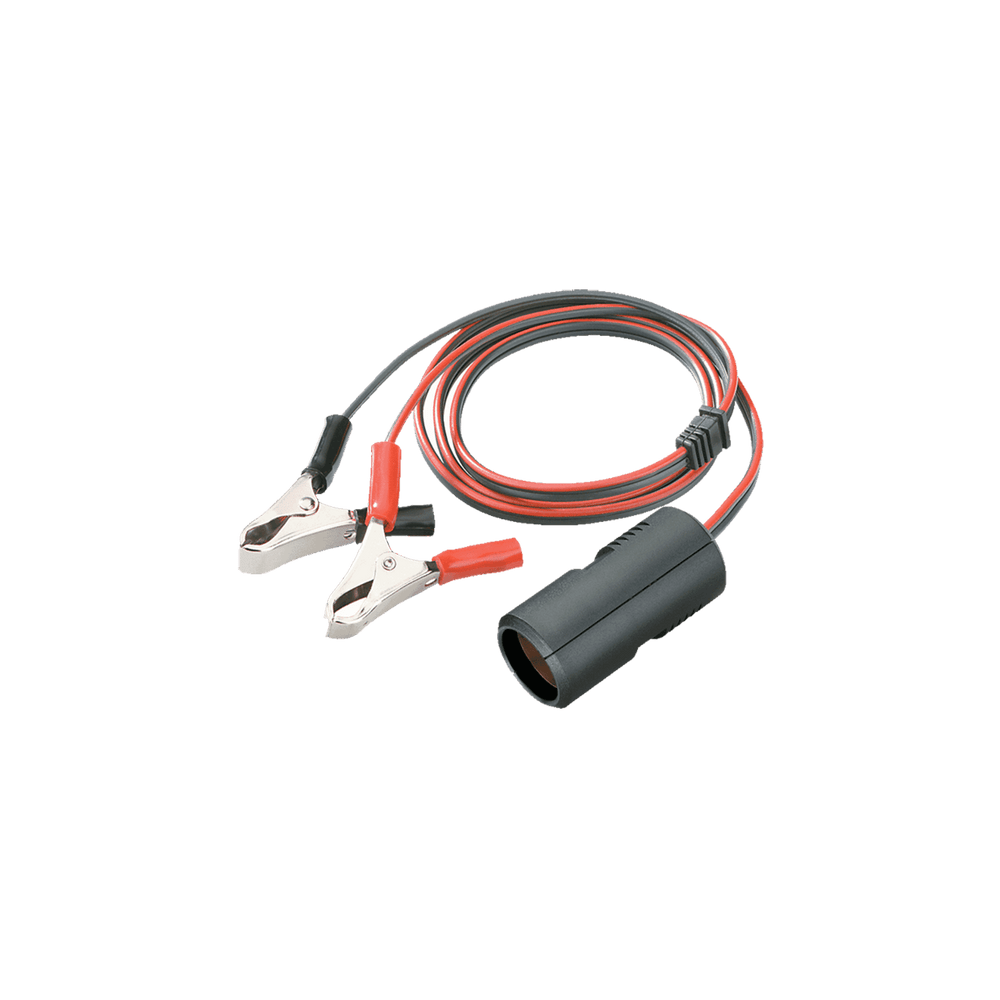

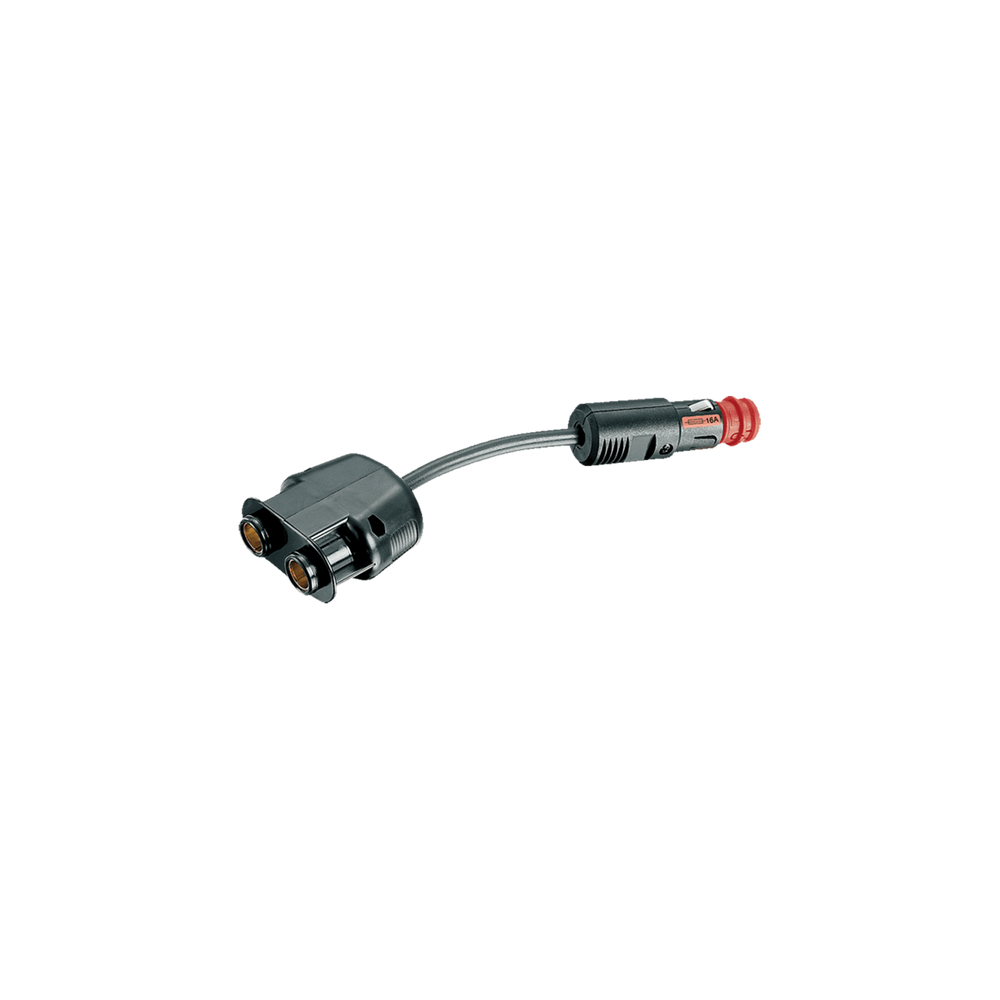

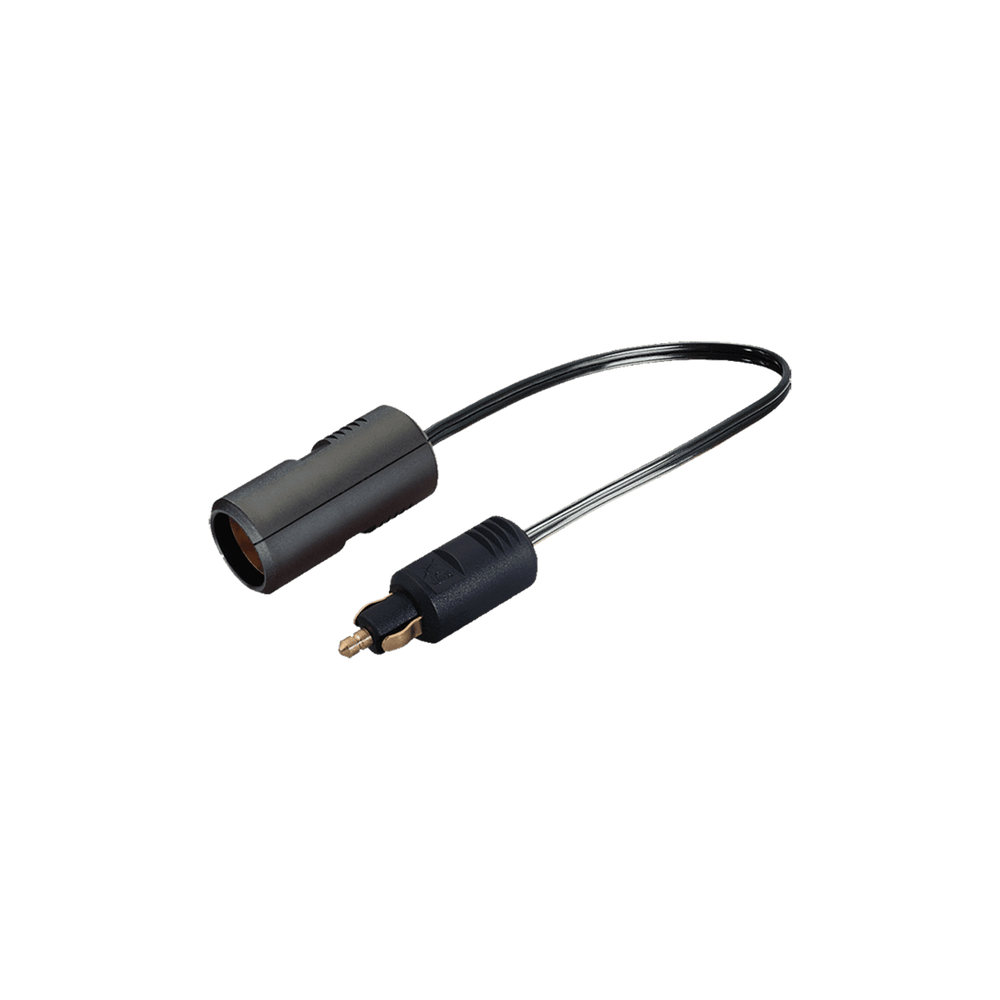

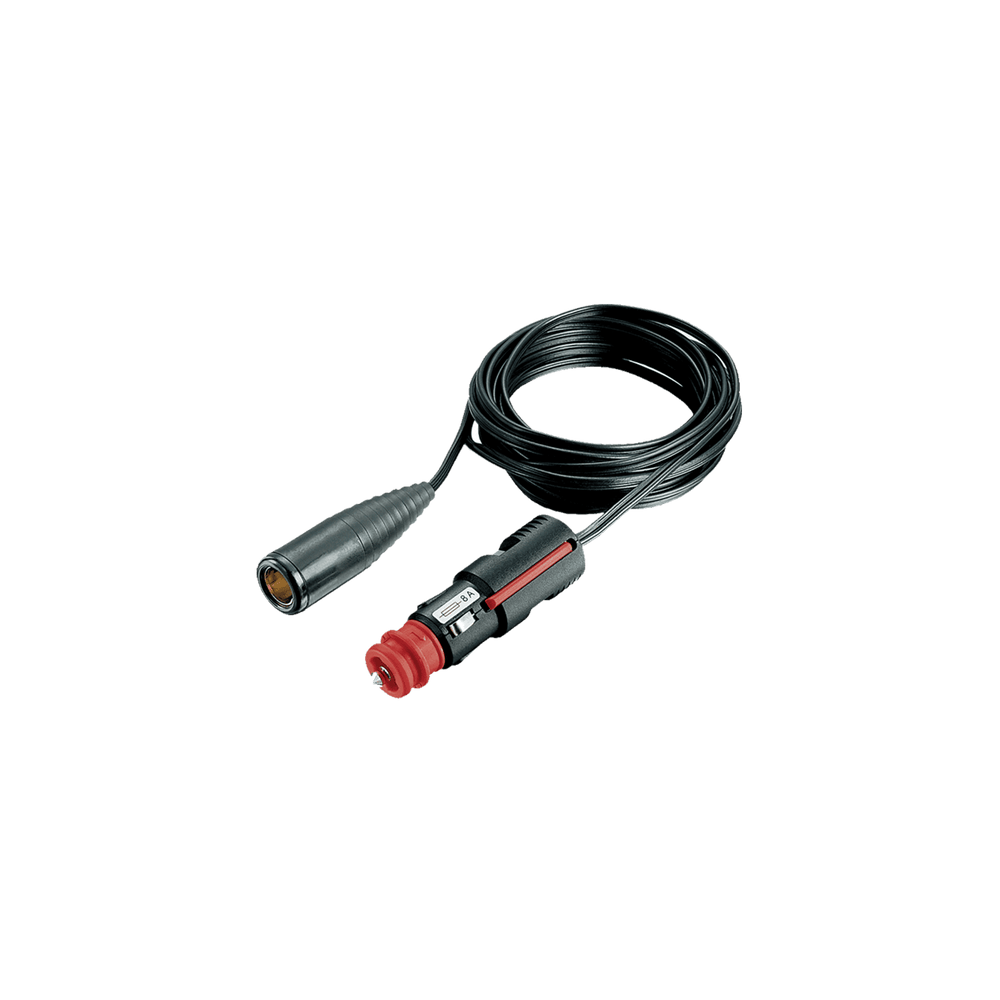

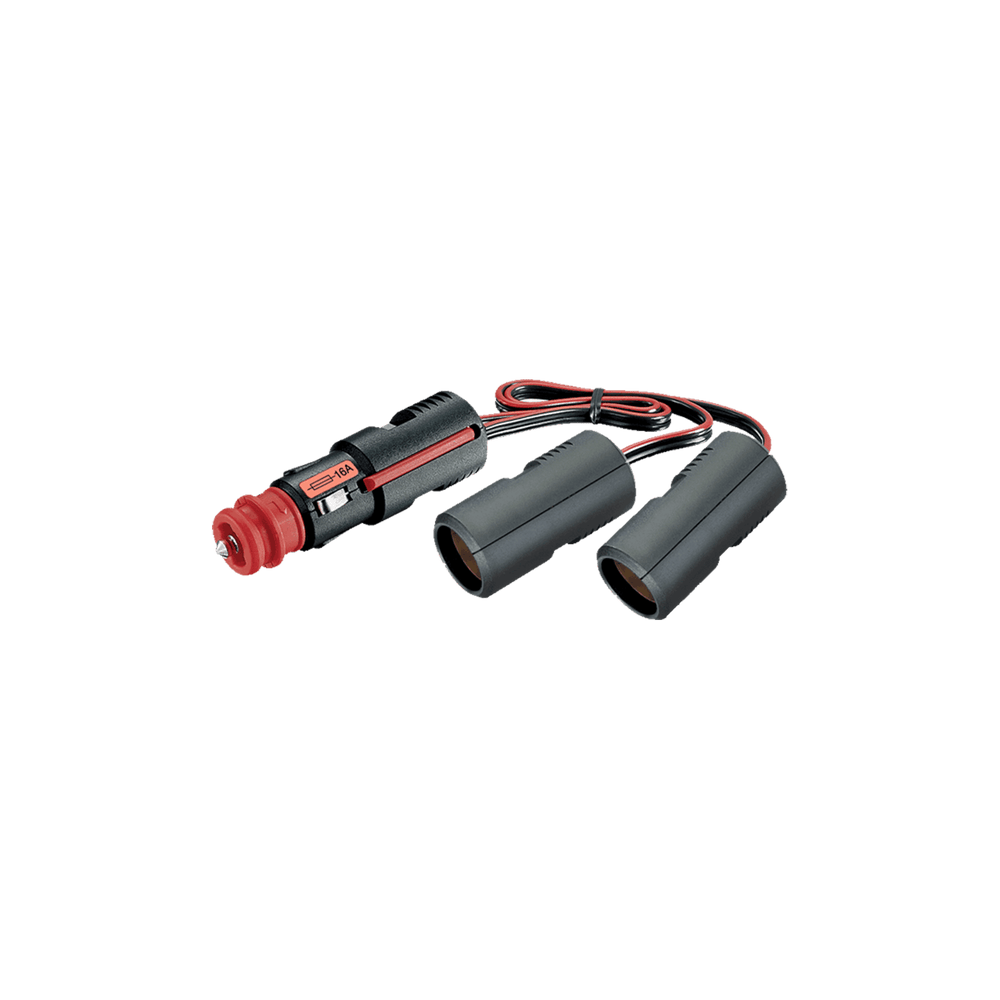

Kupplungen und Kabel KP, ZKP, ZKPZ, KPB, AK, VK, WVK, NSA Verlängerungen, Adapter, Zwillingskupplungen

Normsteckdosen und Power-Steckdose

Die Einbau-Normsteckdose ESD ist die Standardlösung für die feste Installation: mit Deckel gegen Staub und Spritzwasser, für Norm- und Universalstecker, bis 16 A bei 6–24 V, Anschluss über Flachstecker 6,3 mm. Die DSD vereint drei Steckdosen mit zusammen 16 A. Für höhere Lasten wie Kompressorkühlboxen gibt es die PSD mit bis zu 20 A bei 2,5 mm² Anschlussquerschnitt, für spritzwassergefährdete Stellen die wasserdichte WSD nach IP 67.


MagCode – magnetische Steckverbindung

Beim MagCode-System werden Stecker und Flanschdose durch Magnetkraft zusammengehalten. Im getrennten Zustand ist die Dose stromlos, eine magnetische Codierung verhindert das Verwechseln von 12- und 24-V-Teilen. Die Verbindung löst sich bei Zug, ohne dass Kabel oder Dose Schaden nehmen.

MagCode MCS / MCF Wert
Nennspannung 12 V oder 24 V (codiert)
Nennstrom 15–16 A
Anschlussquerschnitt max. 2,5 mm²
Kontakte versilbert
Temperaturbereich −25 bis +85 °C
Flanschdose Einbautiefe 22 mm, Montageloch Ø 28 mm

USB-Laden aus dem Bordnetz

USB-Ladesteckdosen und -Panele wandeln die Bordspannung in 5 V für Smartphone, Tablet und Navigationsgeräte. Modelle mit Power Delivery und Quick Charge laden kompatible Geräte schneller; der winkelbare Doppel-Ladestecker UWBL passt in Norm- und Zigarettenanzünder-Steckdosen. Weitere fest eingebaute USB-Steckdosen finden Sie in der Kategorie USB-Ladesteckdosen.

Häufige Fragen. Kurz beantwortet.

Zur Akademie

Welcher Verbindungsstecker passt für 12 V?

Für feste Verbindungen ist der Normstecker NS 12/24-15 die erste Wahl: Er sitzt fest in der Normsteckdose und ist für bis zu 15 A ausgelegt. Als Gegenstück am Kabel dient die Kupplung KP 12/24. Universalstecker passen auch in Zigarettenanzünder-Steckdosen, sind aber meist nur bis 8 A zugelassen. Im Außenbereich schützt die Normsteckdose WSD 12/24 nach IP 67.

Was ist der Unterschied zwischen Norm- und Universalstecker?

Normstecker nach DIN EN ISO 4165 haben einen festen Durchmesser, passen nur in Normsteckdosen und sind für bis zu 15 A ausgelegt. Universalstecker passen sowohl in Normsteckdosen als auch in Zigarettenanzünder-Steckdosen, sind dafür aber meist nur für bis zu 8 A zugelassen. Für leistungsstarke Verbraucher ist die Normsteckdose deshalb die bessere Wahl.

Was bedeutet „stromlos im Trennzustand“ beim MagCode?

Im nicht gesteckten Zustand führt die MagCode-Flanschdose keine Spannung. Erst wenn Stecker und Dose magnetisch zusammengefügt sind, wird der Stromkreis geschlossen. Das verhindert Kurzschlüsse durch Berühren der Kontakte, etwa mit Werkzeug oder Feuchtigkeit. Zusätzlich verhindert eine magnetische Codierung, dass 12-V- und 24-V-Teile zusammengesteckt werden.

Welche Steckdose eignet sich für den Außenbereich?

Für spritzwasserexponierte Bereiche ist die wasserdichte Einbau-Normsteckdose WSD 12/24 mit Schraubdeckel nach IP 67 ausgelegt. Sie passt für Norm- und Universalstecker und wird mit einer vergossenen Anschlussleitung geliefert. Die anderen Steckdosen dieser Kategorie gehören in den geschützten Innenbereich oder hinter einen Deckel.

Was ist der Unterschied zwischen ESD und PSD?

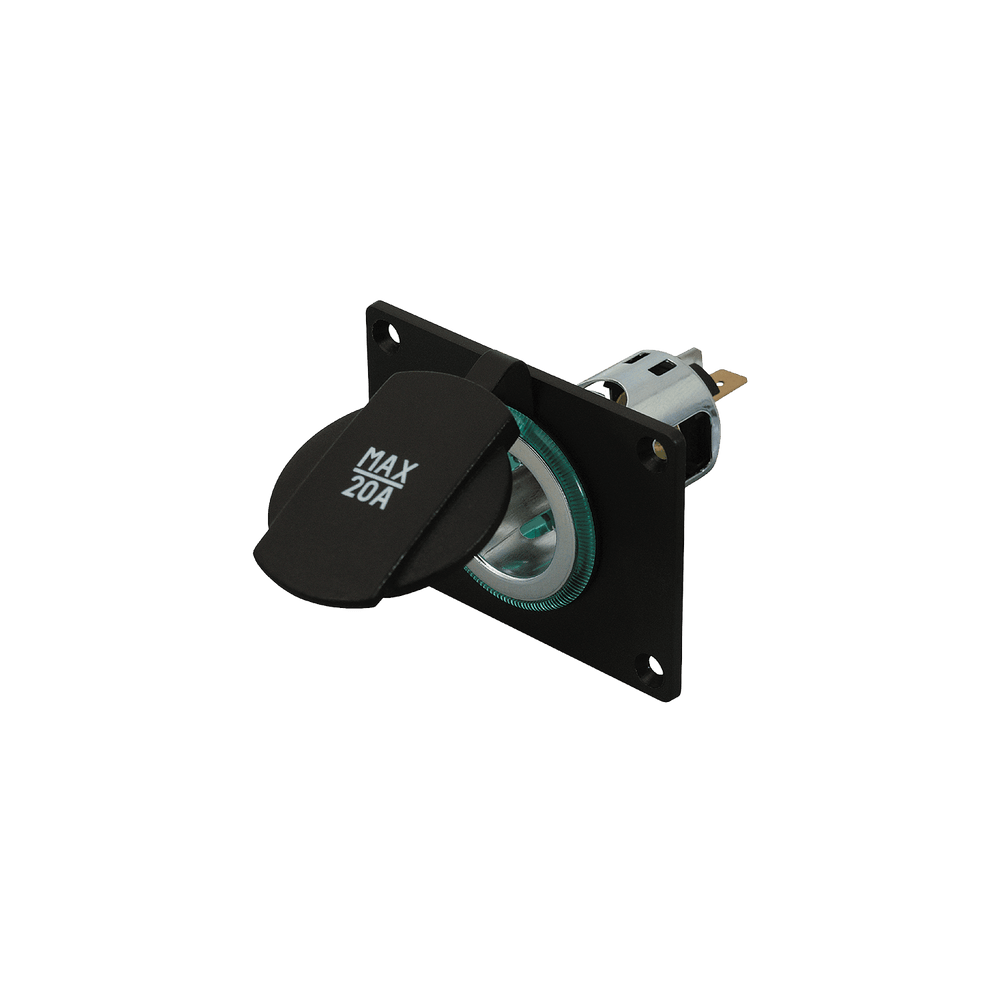

Die ESD ist eine Einbau-Normsteckdose für Norm- und Universalstecker mit bis zu 16 A. Die PSD ist eine Einbausteckdose für Universalstecker mit höherer Belastbarkeit: 20 A bei 2,5 mm² Anschlussquerschnitt, 16 A bei 1,5 mm². Sie eignet sich für Kompressorkühlboxen, Luftpumpen oder Wechselrichter mit höherem Anlaufstrom.

Eignen sich die Steckverbinder für das Expeditionsfahrzeug?

Ja. Die Steckdosen und Stecker sind für 6- bis 24-V-Bordnetze ausgelegt und passen damit in 12- und 24-V-Bordnetze von Expeditions- und Offroad-Fahrzeugen. In der Wohnkabine empfiehlt sich die Normsteckdose wegen ihres festen Sitzes; MagCode löst sich bei Zug, ohne dass Kabel oder Dose Schaden nehmen. Die USB-Ladesteckdosen mit Power Delivery haben eine E1-Zulassung für den Fahrzeugeinsatz.

Welche 12-V-Steckertypen gibt es?

Im 12-V- und 24-V-Bordnetz gibt es vor allem vier Steckertypen: den Normstecker nach DIN EN ISO 4165 für Normsteckdosen mit festem Sitz, den Zigarettenstecker für Zigarettenanzünder-Buchsen, den Universalstecker, der in beide Steckdosen passt, und USB-Ladestecker. Dazu kommt das magnetische MagCode-System, dessen Codierung 12-V- und 24-V-Teile unverwechselbar macht.
