Philippi DC Steckverbinder 12V/24V – Steckdosen, Normstecker & Magnetsteckverbinder für Boote, Yachten & Fahrzeuge

Die Philippi DC Steckverbinder 12V/24V umfassen ein umfangreiches Sortiment an Einbau- und Aufbausteckdosen, Normsteckern, Universalsteckern, USB-Ladesteckdosen und dem innovativen MagCode Magnetsteckverbinder-System – zuverlässig für 6–24 V Bordnetze in Booten, Yachten, Wohnmobilen, Caravans und Fahrzeugen. Alle Produkte sind auf die Anforderungen der Bordinstallation ausgelegt: vibrationsfest, seewasserbeständig und langlebig, mit hochwertigen Messsingkontakten und robusten Kunststoffgehäusen.

Kurz erklärt: Philippi bietet für jeden Einbauort und jede Anforderung den passenden DC-Steckverbinder – von der einfachen Normsteckdose unter Deck bis zum wasserdichten MagCode-Magnetsteckverbinder für anspruchsvolle Außeneinsätze.

Was sind Philippi DC Steckverbinder 12V/24V und wofür werden sie eingesetzt?

Philippi DC Steckverbinder 12V/24V sind Verbindungselemente für die Gleichstromversorgung in 6–24-V-Bordnetzen. Sie ermöglichen den flexiblen, sicheren Anschluss mobiler Geräte, Zusatzverbraucher und fester Einbaugeräte an die Bordstromversorgung. Das Sortiment umfasst standardisierte Normsteckdosen nach DIN EN ISO 4165, Universalstecker, Aufbau- und Einbausteckdosen, USB-Ladesteckdosen sowie das einzigartige MagCode-Magnetsteckverbinder-System.

Typische Einsatzbereiche: Yachten, Motorboote, Segelyachten, Wohnmobile, Caravans, PKW, LKW und Sonderfahrzeuge – überall dort, wo zuverlässige DC-Stromversorgung über lösbare Verbindungen benötigt wird.

Übersicht: Die Philippi DC Steckverbinder-Familien

Einbau-Normsteckdosen – ESD & DSD (DIN EN ISO 4165)

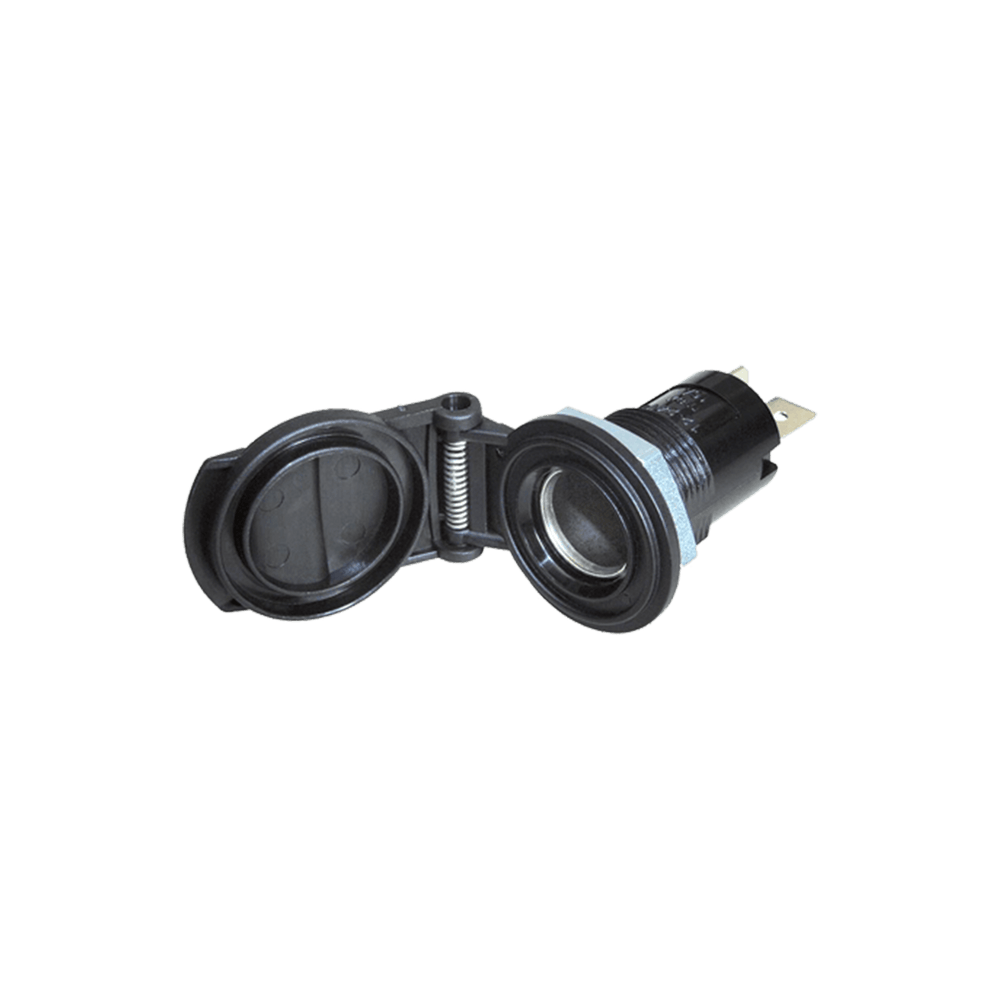

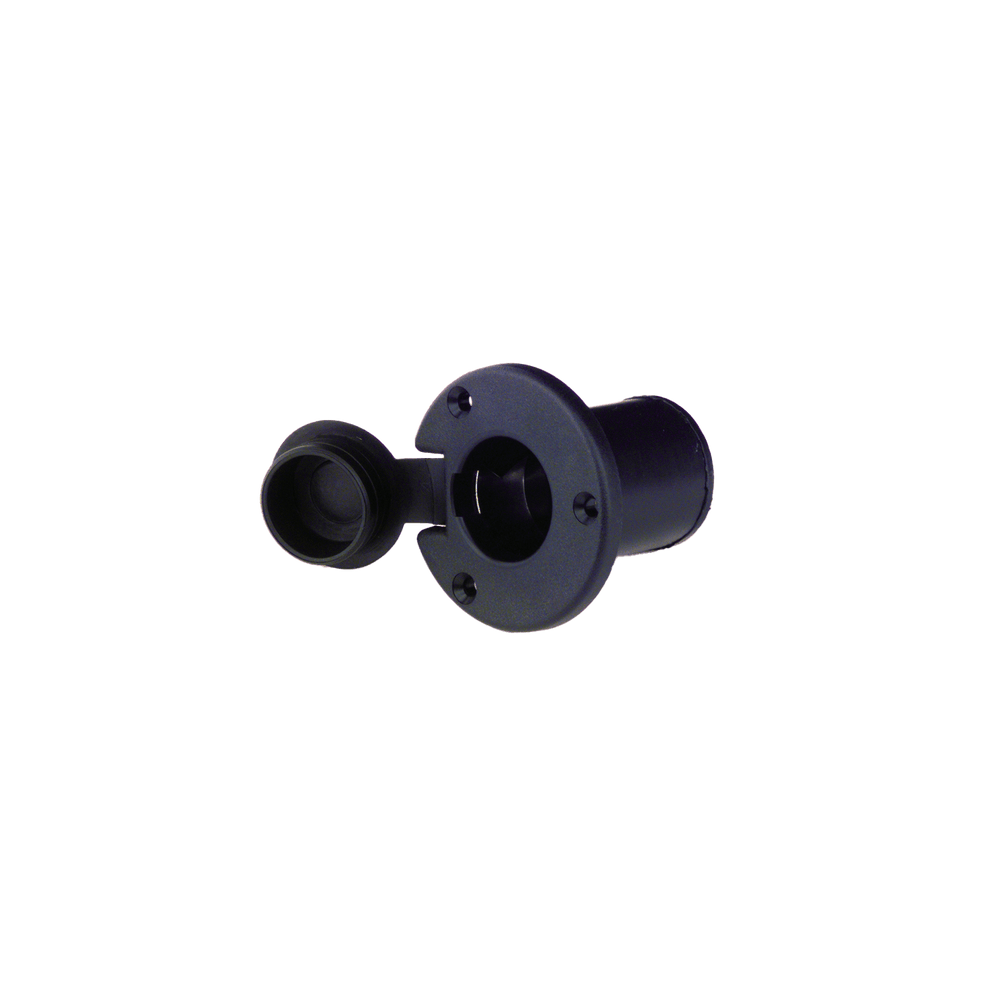

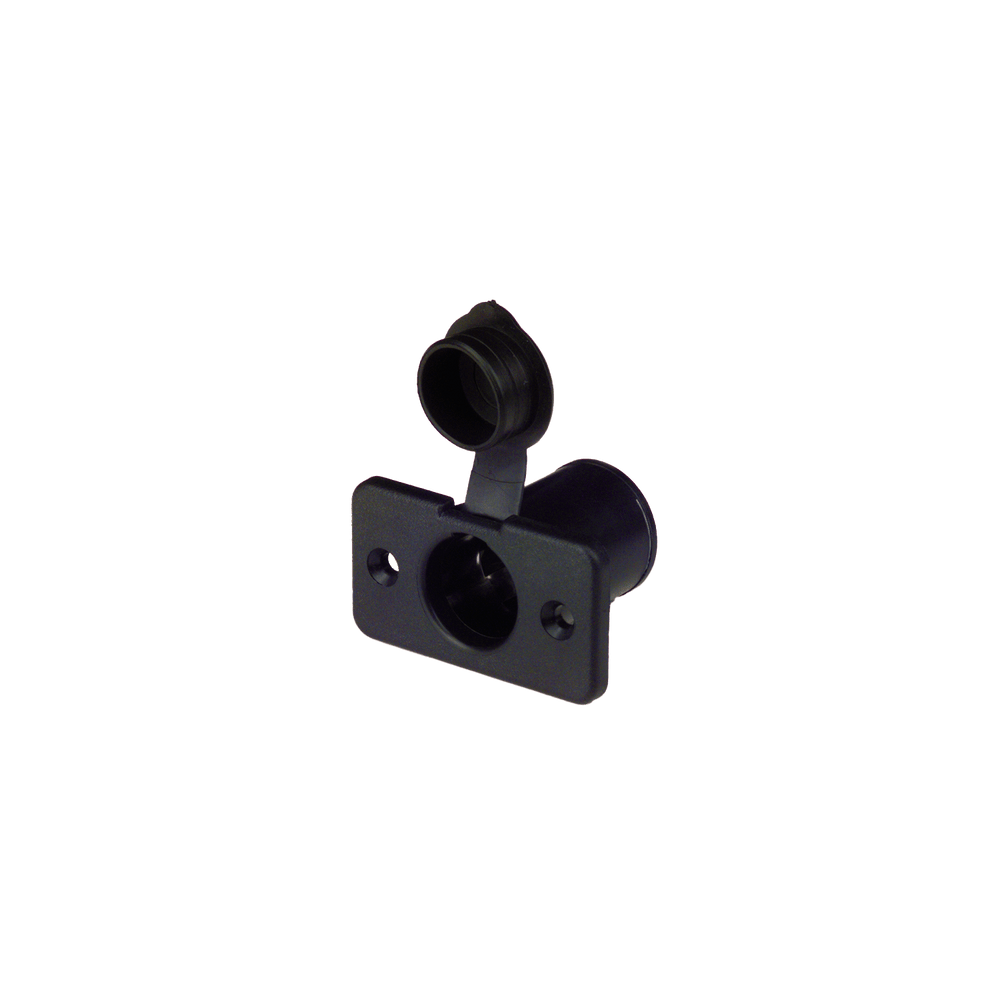

Die Philippi Einbau-Normsteckdosen sind die Standardlösung für die feste Bordinstallation unter Deck. Die ESD ist eine Einbau-Normsteckdose mit Deckel zum Schutz vor Staub und Spritzwasser, passend für Norm- und Universalstecker, max. 16 A / 6–24 V, mit Anschluss über Flachstecker 6,3 mm.

Die DSD ist eine Einbau-Dreifach-Normsteckdose, passend für Norm- und Universalstecker, mit einer maximalen Gesamtstromaufnahme aller drei Steckdosen von 16 A / 6–24 V, ebenfalls mit Flachstecker-Anschluss 6,3 mm.

Die Kontakte sind aus Messing, das Gehäuse aus schwarzem Kunststoff – Made in Germany, für Bordnetze in Booten, Fahrzeugen und Caravans.

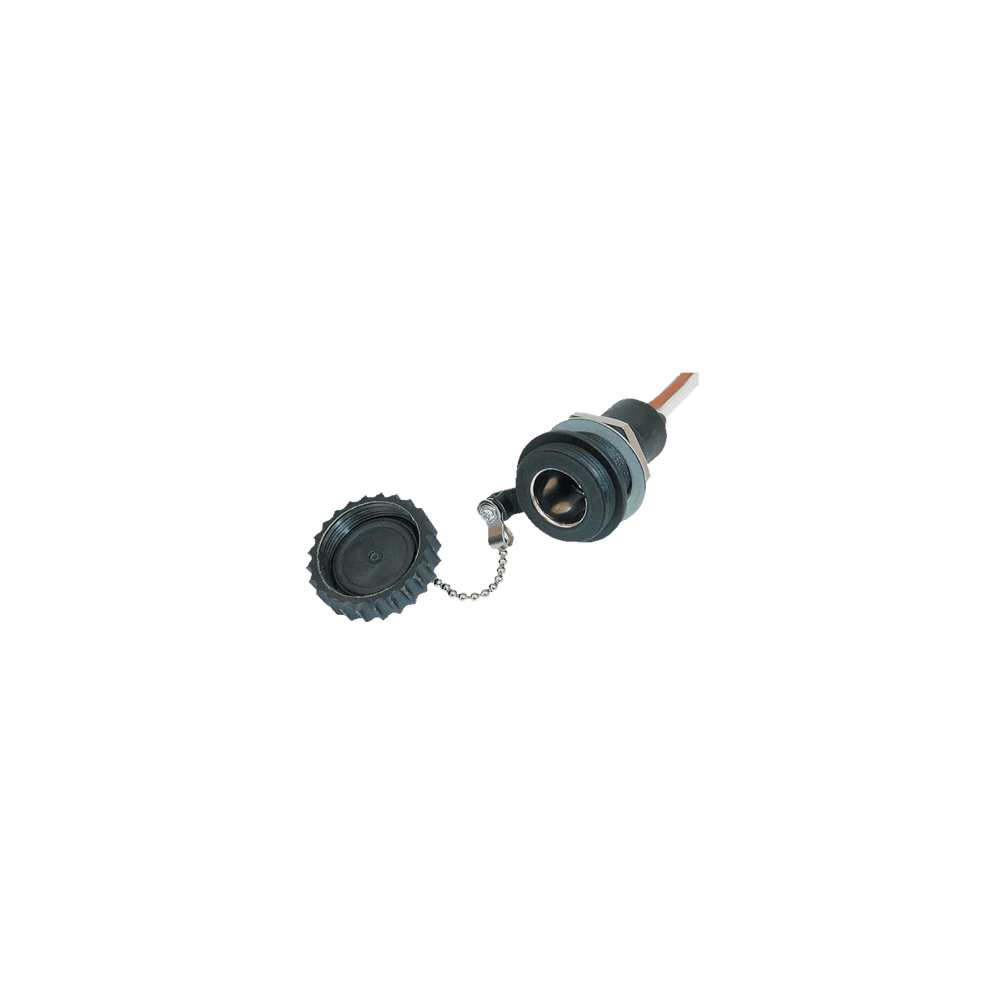

Wasserdichte Variante: Die wasserdichte Einbau-Normsteckdose mit Schraubdeckel entspricht IP 67 und ist passend für alle Norm- und Universalstecker, max. 16 A / 6–24 V, mit vergossener 30 cm langer Anschlussleitung.

Aufbausteckdosen – ASD & AZD

Die Aufbausteckdosen sind für die Oberflächenmontage ohne Einbauloch konzipiert – ideal für die nachträgliche Installation oder überall dort, wo kein Einbau möglich ist.

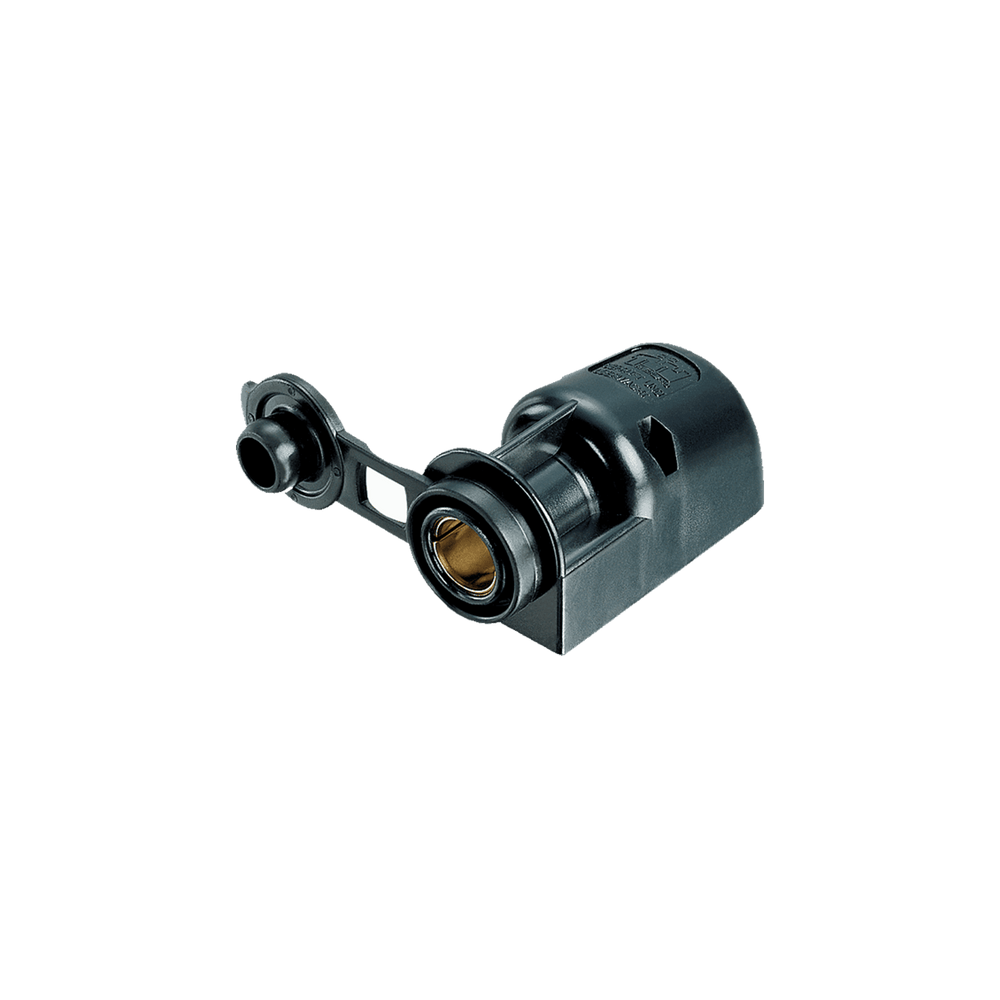

• ASD 12/24 – Aufbau-Steckdose mit Klappdeckel, passend für Norm- und Universalstecker, max. 16 A / 6–24 V, Anschluss mit Flachsteckern 6,3 mm
• AZD 12/24 – Aufbau-Steckdose für Universalstecker, mit Deckel
• Dreifach-Aufbausteckdose – 3 Steckdosen in einem Gehäuse, max. 16 A / 6–24 V gesamt

Power-Steckdosen PSD – für höhere Stromstärken

Die PSD-Steckdose ist eine Einbausteckdose für Universalstecker zum Betreiben von Zusatzgeräten in Auto, Boot und Caravan. Belastbarkeit: 20 A bei einem Kabelquerschnitt von 2,5 mm², 16 A bei einem Kabelquerschnitt von 1,5 mm², Kabelanschluss vorkonfektioniert.

Die PSD ist damit die erste Wahl für leistungsstärkere Verbraucher wie Kompressorkühlboxen, Luftpumpen oder Inverter mit höherem Anlaufstrom.

Normstecker & Universalstecker

Philippi bietet eine vollständige Steckersortiment als Gegenstück zu den Steckdosen:

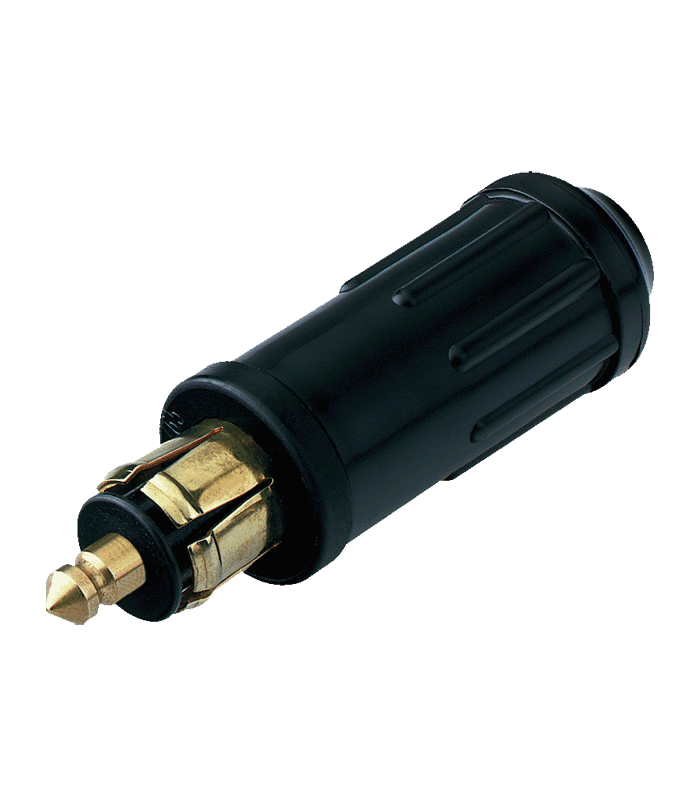

• Normstecker – nach DIN EN ISO 4165, 6–24 V, max. 15 A, mit Schraubanschluss
• Universalstecker – passend für Zigarettenanzünder- und Normsteckdosen, 6–24 V, max. 8 A, mit Schraubanschluss und Zugentlastung, Kontakte aus Messing, Made in Germany

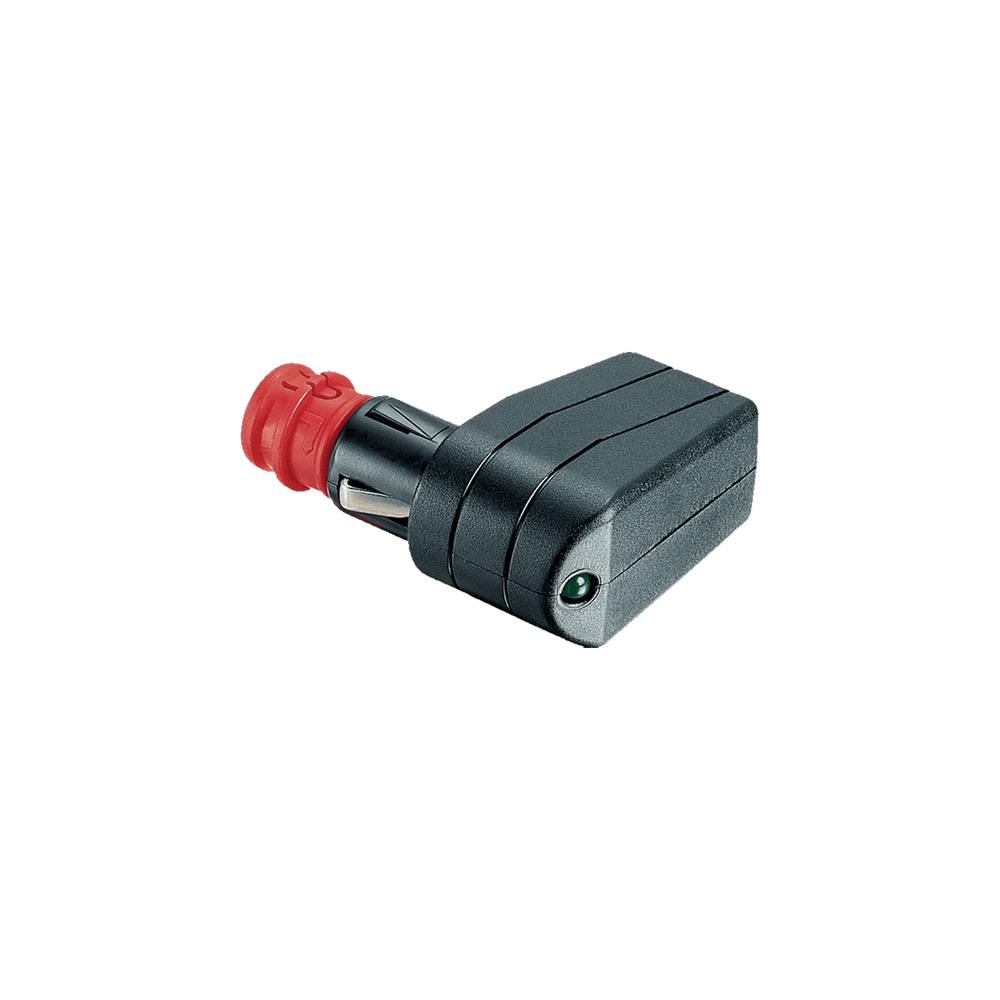

• Winkelstecker – für platzsparende Anschlüsse in engen Einbausituationen

USB-Ladesteckdosen – direkt aus dem 12/24-V-Bordnetz

Philippi bietet ein umfangreiches Sortiment an USB-Ladesteckdosen für den direkten Anschluss ans Bordnetz, mit integriertem DC/DC-Wandler von 12/24 V auf 5 V:

Einbau-Varianten:

• USB-Ladesteckdose Einbau, Eingang 12/24 V, Ausgang 5 V / 3.600 mA, Anschlussmöglichkeit für USB-A und USB-C, erforderliches Einbauloch Ø 28 mm
• USB-Einbau-Ladesteckdose mit Schnellladen: unterstützt Power Delivery (USB-C) und Charge 2.0/3.0 (USB-A & USB-C), Samsung AFC, Eingang 8–34 V DC, mit E1-Zulassung

Aufbau-Varianten:

• USB-Doppel-Aufbausteckdose DC 12/24 V, Ausgang 5 V / 2 × 2.500 mA
• USB-C/A Aufbausteckdose: Eingang 8–34 V DC, USB-C max. 3 A, USB-A max. 2 × 2,5 A

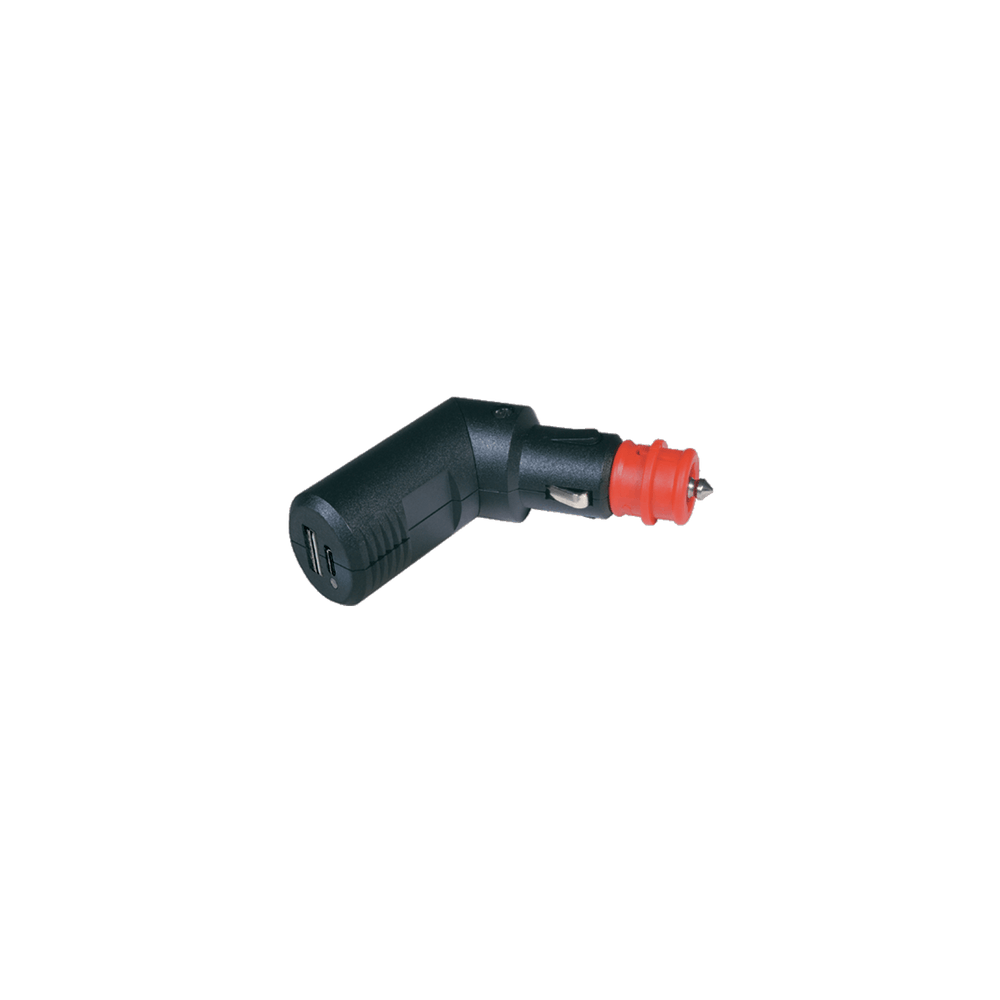

Winkelbarer USB-Ladestecker UWBL 12/24: Winkelbarer Doppel-USB-C/A-Ladestecker 12 V, mit blauer LED und integriertem Spannungswandler, zum Laden und Betreiben elektronischer Geräte über 5 V USB-C oder USB-A. Anschluss in Power-/Zigarettenanzünder- und Normsteckdosen über das 12-V-Bordnetz. Mit Schutz vor Überlast, gegen Verpolung, Übertemperatur, Kurzschluss und Überspannung. E1-Zulassung.

MagCode – Das Magnetsteckverbinder-System von Philippi

Das MagCode-System ist die innovativste Produktgruppe im Philippi Steckverbinder-Sortiment. Es handelt sich um eine vollkommen neue und revolutionäre Entwicklung mit Festkontakten, die durch Magnetkraft zusammengeführt und zusammengehalten werden. Im nicht gesteckten Zustand ist die Steckdose stromlos und dadurch auch gegen Kurzschlussgefahr gesichert. Erst nach dem Zusammenfügen der beiden Steckerteile wird der Stromkreis magnetisch geschlossen.

Technische Daten MagCode (MCS/MCF):

MagCode Pro: Erhöhter Nennstrom von 25 A, für leistungsstärkere Verbraucher.

Die wichtigsten Vorteile des MagCode-Systems:

Magnetsystem ermöglicht eine sichere Verbindung. Hohe Kontaktsicherheit auch bei Vibrationen und Wellengang – wichtig für Telefon und Notebook, die eine unterbrechungsfreie Versorgung benötigen. Schnell lösbare Verbindung. Extrem flaches Steckverbinder-System. Magnetische Codierung verhindert Steckbarkeit von 12-V- und 24-V-Steckverbindern.

Die äußerst niedrige Einbautiefe ermöglicht eine Verwendung an vielen, auch schwer zugänglichen Einbauorten. Die Montage ist einfach und problemlos vorzunehmen.

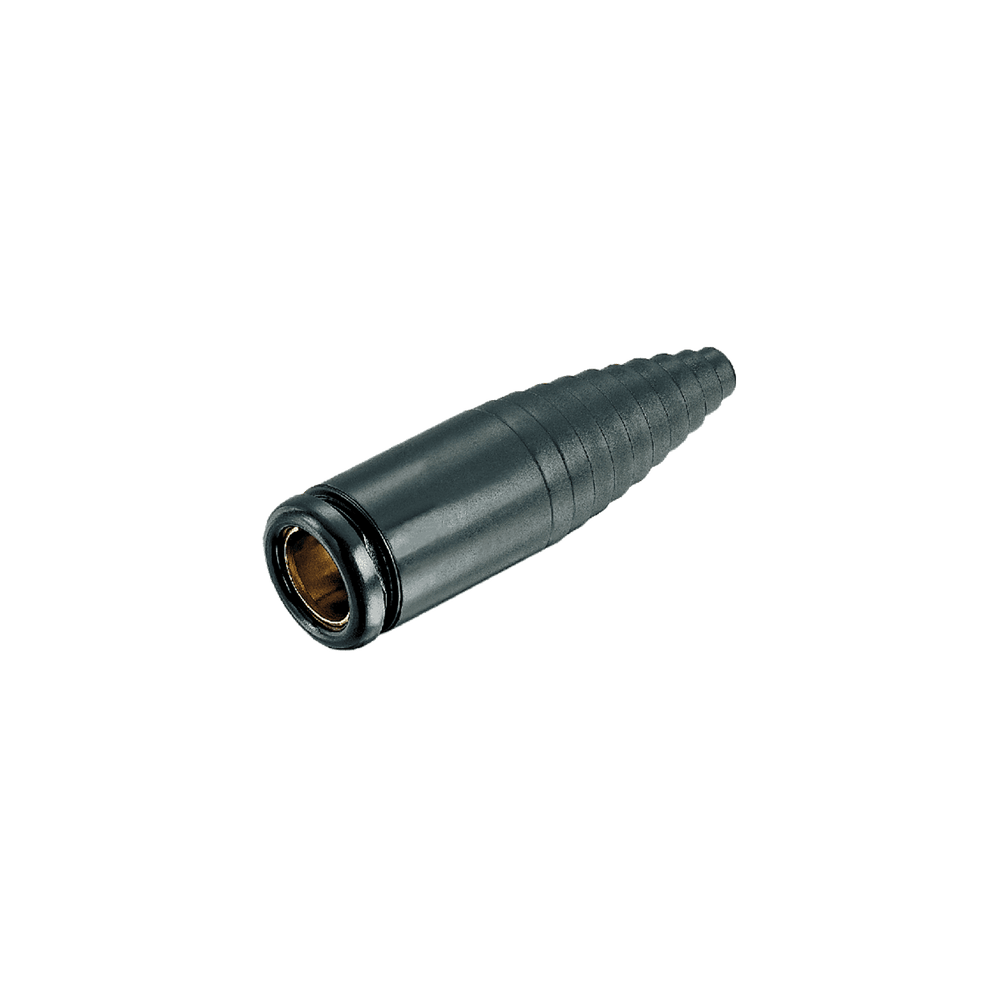

Kupplungen, Zwillingskupplungen & Verlängerungskabel

Ergänzend zum Steckdosen- und Steckersortiment bietet Philippi:

• Zwillingskupplungen – 2 Kupplungen mit Innen-Ø 21 mm (Zigarettenanzünder), integrierte Sicherung 10 A
• Verlängerungskabel – 2 × 0,75 mm², 4 m, mit Sicherheits-Universalstecker, 8-A-Sicherung und Kupplung
• Adapterkabel AK 12/24 – für verschiedene Steckertypen
• Adapterstecker – von Normstecker auf Zigarettenanzünder-Kupplung (Innen-Ø 21 mm)

Für welche Anwendungen sind die Philippi DC Steckverbinder geeignet?

• Segelyachten & Motorboote – unter Deck, Navigationsstation, Kartentisch, Cockpit
• Wohnmobile & Caravans – Wohnbereich, Fahrerhaus
• PKW, LKW & Nutzfahrzeuge – Armaturenbrett, Laderaum
• Expeditionsfahrzeuge – robuste Versorgungspunkte im Außen- und Innenbereich
• Sonderfahrzeuge – überall dort, wo zuverlässige, lösbare DC-Verbindungen benötigt werden

Häufig gestellte Fragen zu Philippi DC Steckverbindern 12V/24V

Was ist der Unterschied zwischen Norm- und Universalstecker? Normstecker nach DIN EN ISO 4165 haben einen festen Durchmesser und sind für Normsteckdosen ausgelegt (max. 15 A). Universalstecker passen sowohl in Normsteckdosen als auch in Zigarettenanzünder-Steckdosen (max. 8 A) – sind damit universeller einsetzbar, aber für geringere Ströme ausgelegt.

Was bedeutet „stromlos im Trennzustand" beim MagCode? Im nicht gesteckten Zustand führt die MagCode-Steckdose keine Spannung. Erst wenn Stecker und Dose magnetisch zusammengefügt sind, wird der Stromkreis geschlossen. Das eliminiert das Risiko von Kurzschlüssen durch versehentliches Berühren der Kontakte – ein entscheidender Sicherheitsvorteil besonders in feuchter Umgebung.

Kann ich 12-V- und 24-V-MagCode-Steckverbinder versehentlich kombinieren? Nein. Die magnetische Codierung des MagCode-Systems verhindert physisch die Steckbarkeit von 12-V- und 24-V-Steckverbindern – eine Verwechslung ist konstruktiv ausgeschlossen.

Welche USB-Steckdose ist für Schnellladen geeignet? Die Philippi USB-Ladesteckdosen mit Power Delivery (USB-C) und Charge 2.0/3.0 unterstützen Schnellladen nach aktuellem Standard. Diese Modelle sind mit Eingang 8–34 V DC ausgelegt und tragen eine E1-Zulassung für den Fahrzeugeinsatz.

Welche Steckdose ist für den Außenbereich geeignet? Die wasserdichte Einbau-Normsteckdose mit Schraubdeckel (IP 67) ist für den Einsatz in spritzwasserexponierten Bereichen ausgelegt. Die MagCode-Flanschdose ist ebenfalls mit wasserdichter Kontaktfläche erhältlich.

Was ist der Unterschied zwischen ESD und PSD? Die ESD ist eine Einbau-Normsteckdose für Standard-Normstecker (max. 16 A). Die PSD ist eine Power-Steckdose für Universalstecker mit höherer Belastbarkeit von bis zu 20 A – geeignet für leistungsstärkere Verbraucher wie Kühlboxen oder Kompressoren.

Sind die Produkte Made in Germany? Die Philippi Normsteckdosen und Universalstecker sind Made in Germany, mit Messsingkontakten und hochwertigen Kunststoffgehäusen.
