philippi AC-Landanschlusseinheiten LAE – sichere Landstromversorgung für Boote & Yachten

philippi Landanschlusseinheiten ermöglichen die normgerechte, sichere Übernahme von 230-V-Landstrom an Bord von Segelyachten und Motorbooten. Sie vereinen RCBo-Fehlerstromschutz, Leitungsschutz und – in der neuesten Generation – mikroprozessorgesteuerten Brandschutz in einem kompakten Gerät. Alle Landanschlusseinheiten von philippi entsprechen der DIN EN ISO 13297 und enthalten ausschließlich geprüfte Qualitätsbauteile.

Kurz erklärt: Für einen normgerechten Landanschluss auf Booten verlangt die ISO 13297 einen zweipoligen Sicherungsautomaten und einen Fehlerstromschutzschalter (RCD) mit 30 mA Auslösestrom. philippi verwendet in seinen Landanschlusseinheiten kombinierte RCBo-Schutzschalter, die beide Funktionen platzsparend vereinen. Wie Landanschluss, Umschaltung und galvanische Trennung zusammenspielen, erklärt die Themenseite Landstrom am Boot.

Was ist ein RCBo-Schutzschalter und warum ist er vorgeschrieben?

Ein RCBo (Residual Current Circuit Breaker with overcurrent protection) vereint Fehlerstromschutzschalter (FI-Schalter, 30 mA Personenschutz) und zweipoligen Leitungsschutzschalter in einem einzigen Gerät. Er schützt gleichzeitig gegen Fehlerströme (elektrischer Schlag), Überlastung und Kurzschluss – und erfüllt damit die Anforderungen der DIN EN ISO 13297 an die 230-V-Installation auf Booten und Yachten.

Alle philippi Landanschlusseinheiten im Überblick

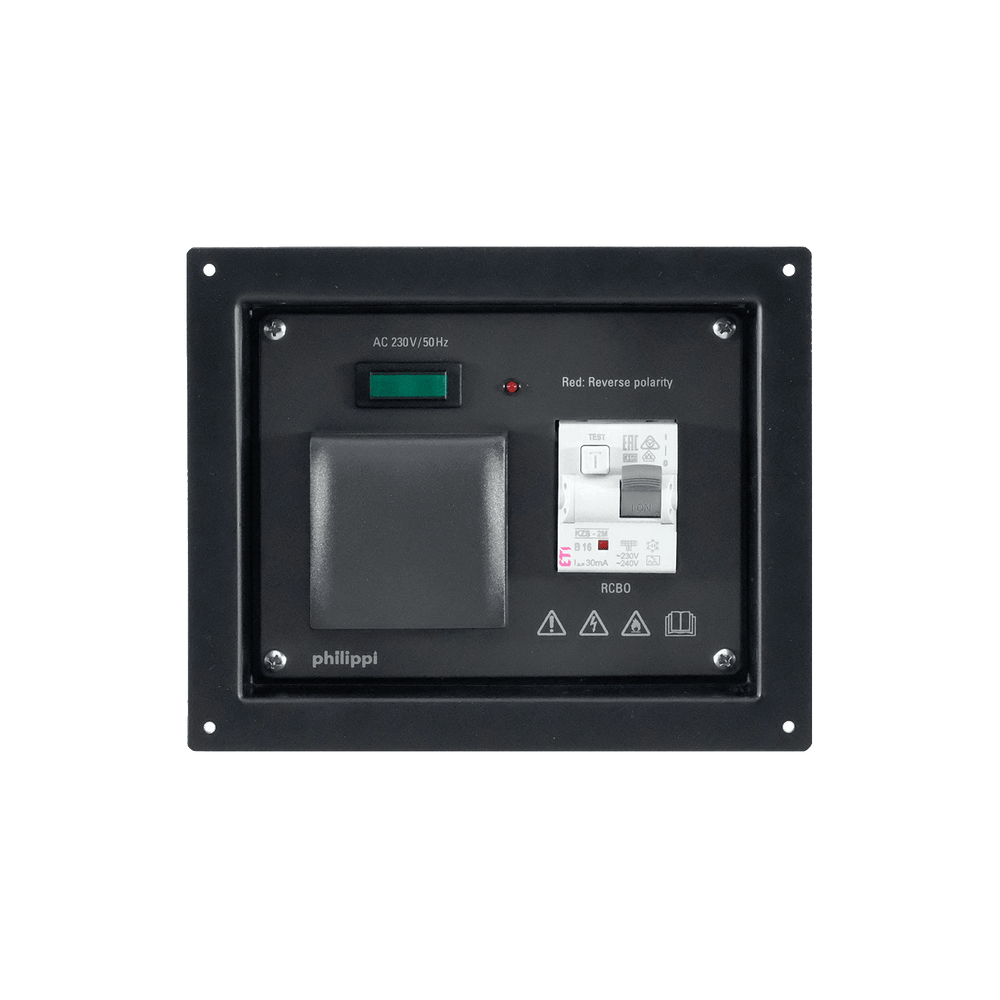

LAE 101 – kompakte Grundeinheit (Schalttafeleinbau)

Landanschlusseinheit für Netzstromübernahme 230 V/50 Hz mit Schuko-Steckdose für die 230-V-Bordversorgung. Die Netz-Kontrollleuchten zeigen den korrekten Netzanschluss. Anschluss auf der Rückseite über Durchführungsklemmen. Abmessungen B 185 × H 150 × T 100 mm. Die LAE 101 ist die einfachste vollständige Landanschlusseinheit für den Schalttafeleinbau – mit RCBo-Schutz, Netzanzeige und Schuko-Steckdose.

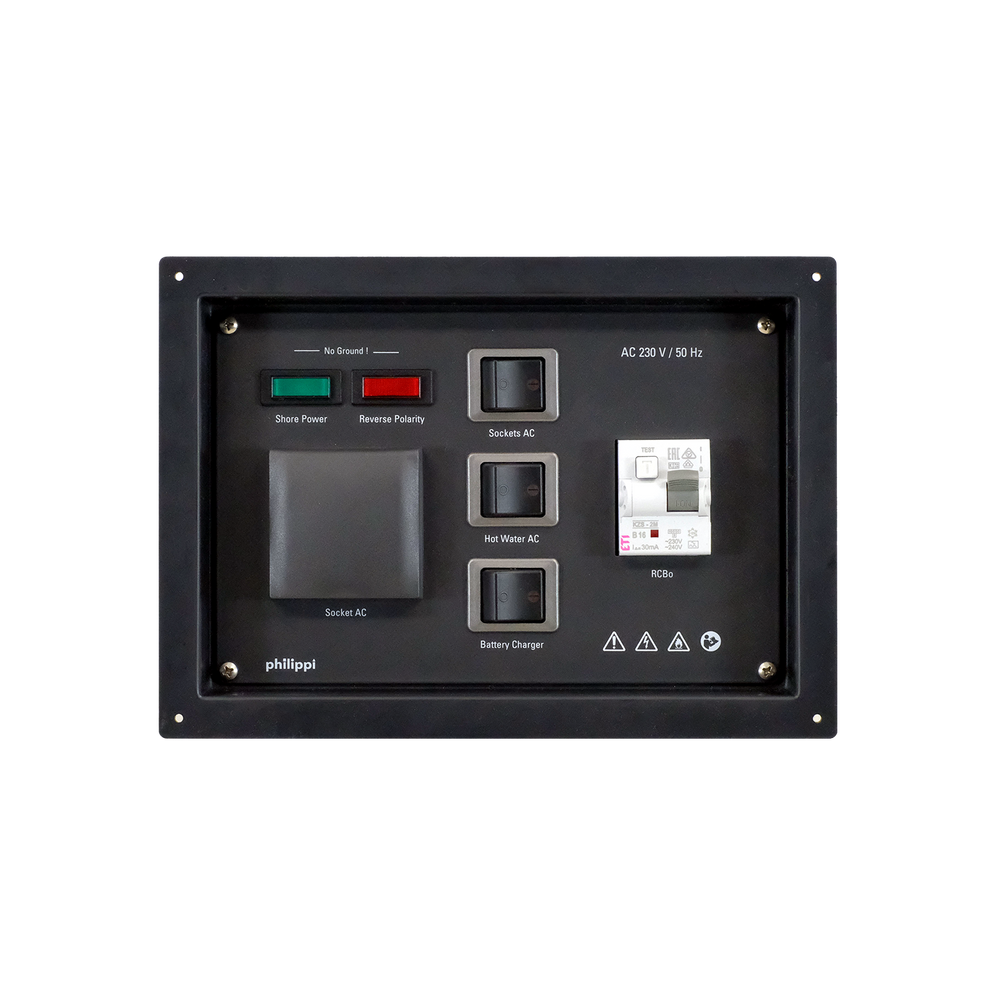

LAE 113 – vollständige Landanschlusseinheit mit 3 Verbraucherkreisen

Landanschlusseinheit für Netzstromübernahme 230 V/50 Hz mit Schuko-Steckdose. Die Netz-Kontrollleuchten zeigen den korrekten Netzanschluss. 3 zweipolige Schutzschalter (10 A) für Steckdosen, Boiler und Batterieladegerät. Anschluss auf der Rückseite über Durchführungsklemmen. Die LAE 113 ist die meistgewählte Einheit für Segelyachten mittlerer Größe: RCBo-Schutz, Verpolungsanzeige, Schuko-Steckdose und drei abgesicherte Verbraucherkreise auf einem Panel.

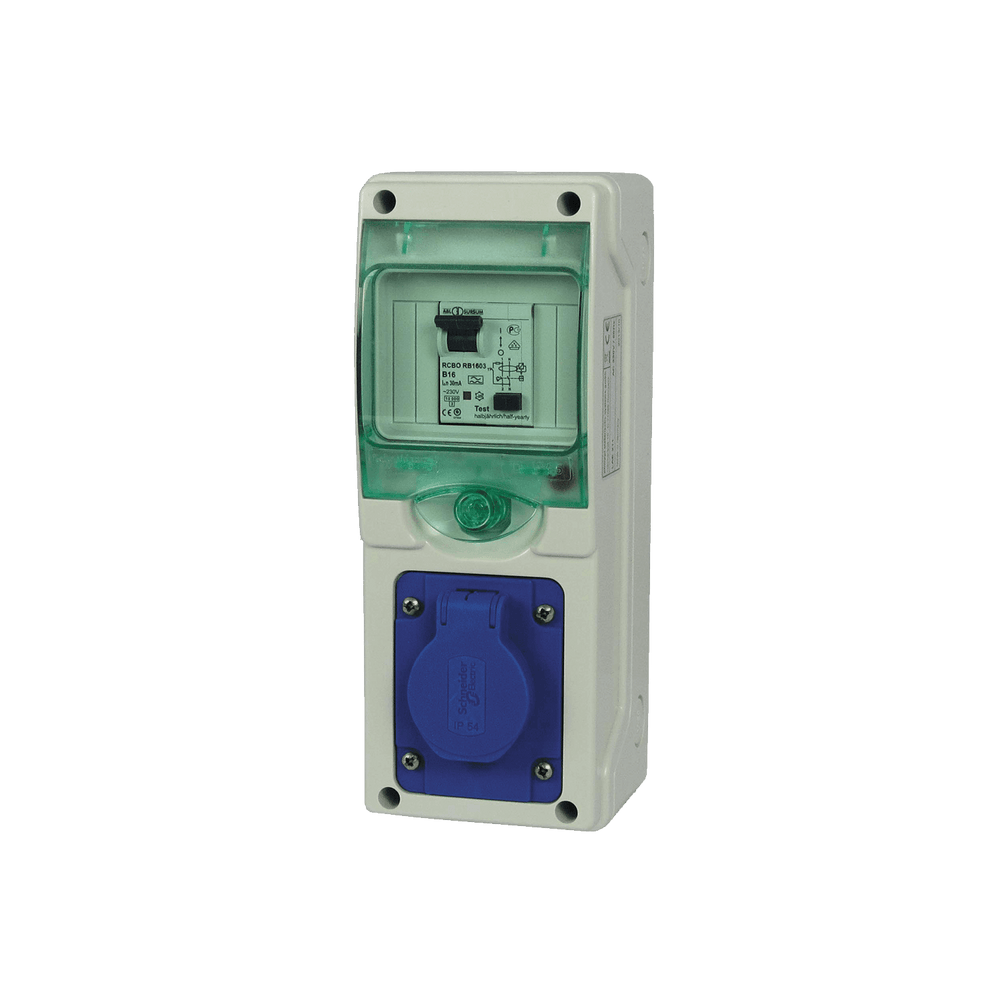

LAE 211 – spritzwasserdichte Einheit im Kunststoffgehäuse (IP X4)

Landanschlusseinheit für Netzstromübernahme AC 230 V/50 Hz mit Schuko-Steckdose. Eine Netz-Kontrolllampe zeigt den Netzzustand. Netzanschluss innenliegend direkt an den Klemmen des RCBo-Schutzschalters, Kabeleinführung mit Kabelverschraubung. Spritzwasserdichtes Vollkunststoffgehäuse mit Klappdeckel, Schutzart IP X4 – die richtige Wahl für feuchte oder exponierte Einbauorte wie Cockpit oder Heckkasten.

LAE 232 – Paneleinbau mit 2 Verbraucherkreisen (Serie-200-Format)

Landanschlusseinheit mit RCBo-Schutzschalter (16 A/30 mA), Netzkontrollanzeige und 2 zweipoligen thermischen Schutzschaltern 10 A für AC 230 V/50 Hz. Passend zu den Stromkreisverteilern der Serie 200, Anschluss über rückseitige Klemmen, rückseitiger Aufbau handrückensicher. Abmessungen B 105 × H 210 × T 100 mm. Eine rückseitige Abdeckung ist bauseits vorzusehen.

LAE 235 – Paneleinbau mit Schuko-Steckdose (Serie-200-Format)

Landanschlusseinheit mit RCBo-Schutzschalter (16 A/30 mA), Netzkontrollanzeige und Schuko-Steckdose für AC 230 V/50 Hz. Passend zu den Stromkreisverteilern der Serie 200, Anschluss über rückseitige Klemmen, rückseitiger Aufbau handrückensicher. Ideal als Einzelgerät in bestehenden Panelreihen der Serie 200. Eine rückseitige Abdeckung ist bauseits vorzusehen.

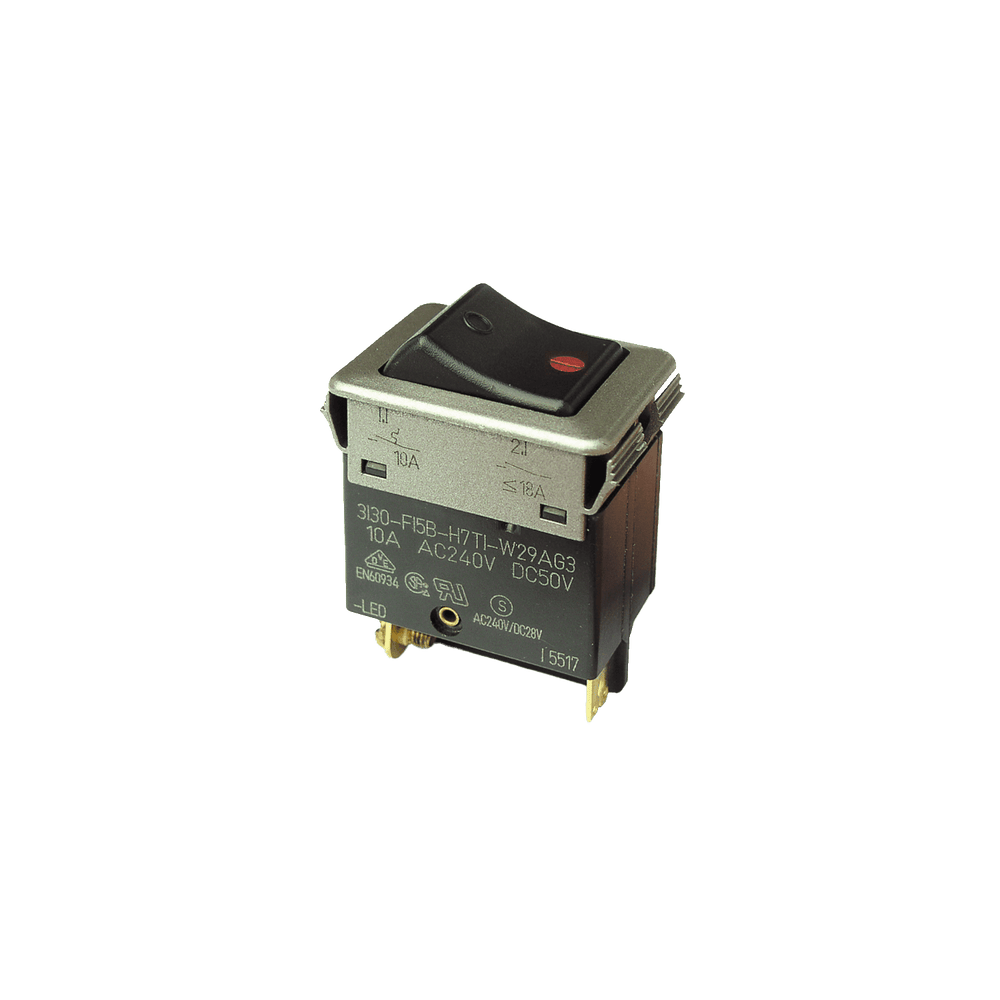

LAE 236 – Erweiterungsverteiler mit 6 AC-Verbraucherkreisen

6 Stromkreise mit zweipoligen thermischen Wipp-Schutzschaltern 10 A für AC 230 V/50 Hz, passend zu den Stromkreisverteilern der Serie 200. Abmessungen B 105 × H 210 × T 70 mm. Wichtig: Die LAE 236 hat keinen eigenen RCBo-Schutz und setzt eine vorgelagerte RCBo-Absicherung voraus. Eine rückseitige Abdeckung ist bauseits vorzusehen.

LAE 320 – mit Brandschutzschalter AFDD (IP 65)

Landanschlusseinheit mit Brandschutzschalter für Netzstromübernahme 230 V/50 Hz. Die Kontrolllampe des Schutzschalters zeigt den Netzzustand, der Netzanschluss erfolgt innenliegend direkt an den Klemmen des RCBo-AFDD-Schutzschalters.

Der Fehlerstromschutzschalter mit AFDD-Auslöseeinheit verbindet elektromechanischen Fehlerstrom- und Leitungsschutz mit mikroprozessorgesteuertem Fehlerlichtbogenschutz. Er erkennt serielle Lichtbögen (Quetschungen und Abknickungen von Kabeln, beschädigte Isolierung, lockere Kontakte) sowie parallele Lichtbögen (Isolationsfehler zwischen L und N oder PE) und senkt so das Risiko eines elektrisch verursachten Brandes. Die LAE 320 ist die sicherste Landanschlusseinheit im Sortiment – besonders empfohlen für ältere oder erweiterte Bordinstallationen.

LAU-Serie – automatische Umschalteinheiten (Landstrom / Generator / Wechselrichter)

Die LAU-Einheiten schalten automatisch zwischen mehreren Eingangsquellen um und sind die Lösung für Bordnetze mit Generator, Wechselrichter oder mehreren Landstromeinspeisungen:

Die Umschalteinheiten messen die Eingangsspannung und schalten erst auf das Bordnetz, wenn die Nennspannung stabil anliegt – Generatoren werden erst zugeschaltet, nachdem sie ihre Nennspannung erreicht haben.

Alle Modelle im Vergleich

Häufig gestellte Fragen zu philippi Landanschlusseinheiten

Welche Norm gilt für den Landanschluss auf Booten?

Für die 230-V-Seite auf Booten gilt die DIN EN ISO 13297. Sie verlangt am Landanschluss einen zweipoligen Leitungsschutz und einen Fehlerstromschutz mit höchstens 30 mA Auslösestrom. philippi Landanschlusseinheiten erfüllen beides mit kombinierten RCBo-Schutzschaltern. Wie Landanschluss, Umschaltung und galvanische Trennung zusammenspielen, erklärt die Themenseite Landstrom.

Was ist ein AFDD-Brandschutzschalter und wann brauche ich ihn?

Ein AFDD erkennt Fehlerlichtbögen, bevor daraus ein Brand entsteht. Er bewertet den Verlauf von Strom und Spannung und schaltet bei seriellen Lichtbögen, etwa an gequetschten oder geknickten Kabeln und lockeren Kontakten, sowie bei parallelen Lichtbögen zwischen den Leitern ab. Besonders empfehlenswert ist er für ältere Bordinstallationen und Fahrtenyachten mit langen Landstromkabeln.

Was ist der Unterschied zwischen LAE und LAU?

LAE-Einheiten sind für genau eine Eingangsquelle vorgesehen, meist den Landstrom vom Steg, und gibt es für den Schalttafeleinbau, im spritzwasserdichten Gehäuse oder im Format der Serie 200. LAU-Einheiten schalten automatisch zwischen mehreren Quellen wie Landstrom, Generator und Wechselrichter um und geben eine Quelle erst frei, wenn ihre Nennspannung stabil anliegt.

Kann ich eine LAE 232 oder LAE 235 in meine bestehende philippi-Schalttafel einbauen?

Ja. LAE 232 und LAE 235 haben das Format der Stromkreisverteiler der Serie 200 und fügen sich nahtlos in bestehende Panelreihen ein, optisch wie technisch. Angeschlossen wird über rückseitige Klemmen, der rückseitige Aufbau ist handrückensicher ausgeführt. Eine rückseitige Abdeckung ist bauseits vorzusehen.

Brauche ich bei der LAE 236 noch eine separate RCBo-Einheit?

Ja, zwingend. Die LAE 236 ist ein reiner Erweiterungsverteiler mit sechs zweipoligen 10-A-Schutzschaltern und hat keinen eigenen Fehlerstromschutz. Sie darf nur hinter einer Einheit mit RCBo betrieben werden, zum Beispiel hinter einer LAE 232 oder LAE 235. So bleiben alle sechs Kreise durch den 30-mA-Personenschutz abgesichert.
