Philippi Batterie-Monitore – Präzise Batterieüberwachung für Boote, Yachten & Fahrzeuge

Philippi Batterie-Monitore zeigen jederzeit den exakten Ladezustand, Strom, Spannung, Restkapazität und Restbetriebszeit der Bordnetzbatterie – auf einem intuitiven Farb-Touchscreen, direkt an Bord. Ob Blei, AGM, Gel oder Lithium (LiFePO4): das Sortiment umfasst spezialisierte Modelle für jeden Batterietyp und jede Anlagengröße – mit optionaler NMEA-2000-Schnittstelle für die Darstellung auf kompatiblen Kartenplottern.

Kurz erklärt: Philippi Batterie-Monitore erfassen über einen digitalen Präzisions-Shunt den tatsächlichen Lade- und Entladestrom und berechnen daraus den genauen Ladezustand – weit präziser als eine reine Spannungsmessung. Darüber hinaus werden Daten zur Nutzung der Batterie wie mittlere Entladetiefe, nicht mehr nutzbare Batteriekapazität und die Anzahl der Lade-/Entladezyklen erfasst.

Alle Philippi Batterie-Monitore im Überblick

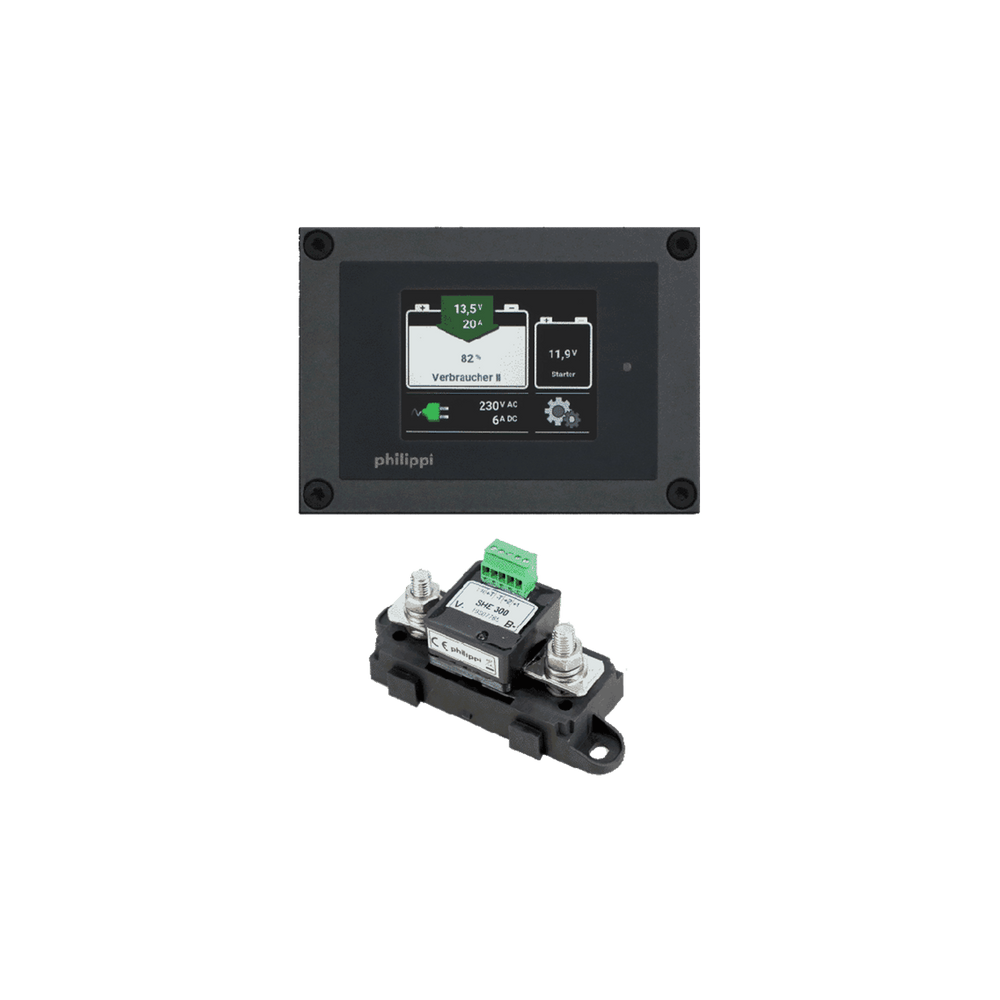

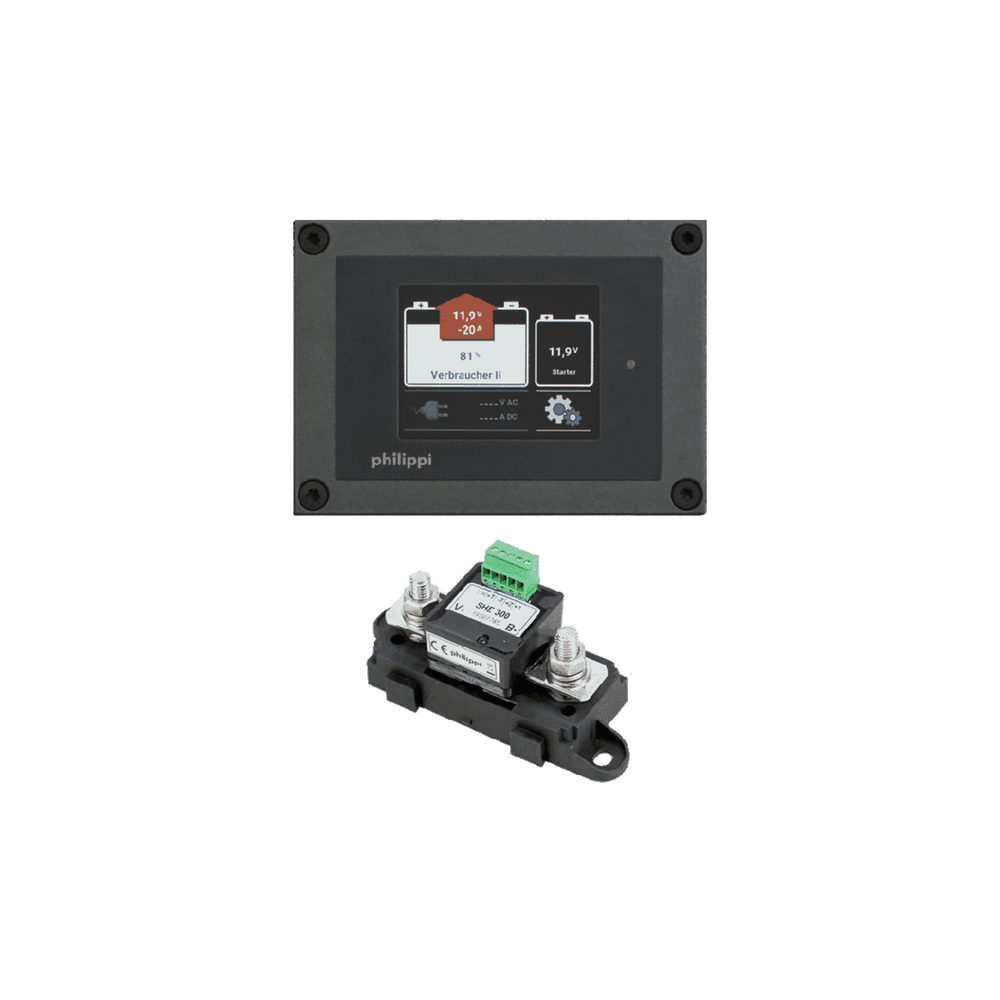

BLS – Kompakter Batterie-Monitor (2,4" TFT Touch / 12 V & 24 V)

Der Batterie-Monitor BLS ist eine kompakte Batterieüberwachung für Batterieanlagen bestehend aus einer 12/24-V-Starterbatterie und einer oder mehreren parallel geschalteten 12/24-V-Verbraucherbatterien. Der 2,4"-TFT-Touch-Bildschirm zeigt auf einen Blick alle wichtigen Daten der gesamten Batterieanlage, ohne dass eine Taste bedient werden muss. Der eingebaute Helligkeitssensor dimmt automatisch bei Dunkelheit den Bildschirm und spart dabei wertvolle Energie.

Angezeigt werden: Spannung, Lade-/Entladestrom, Restzeit, Batterietemperatur, Ladezustand (%), Anzahl der Ladezyklen, Tiefentladungen, mittlere Entladetiefe.

Geeignet für alle Batterietypen wie Blei-Säure, Blei-GEL, Blei-AGM und Lithium LiFePO4.

Erweiterbar um das ACE-LIN Interface zur Überwachung und Steuerung von Philippi ACE-Ladegeräten direkt am Monitor. Lieferbar als BLS-Set inkl. Shunt SHE 300 oder SHE 348.

BTM2 – Batterie-Tank-Monitor mit NMEA 2000 (3,5" / 12–48 V DC)

Die Weiterentwicklung des bewährten Batterie-Tankmonitors BTM ermöglicht nun den Betrieb von 12 bis 48 V DC und eignet sich somit in Verbindung mit dem Shunt SHE 348 auch zur Überwachung von 48-V-Batterieanlagen. Neu ist ebenfalls die integrierte NMEA-2000-Schnittstelle, die die Batterie- und Tankdaten dem NMEA-2000-Netzwerk zur Verfügung stellt. Damit können die Batterie- und Tankdaten auf kompatiblen Plottern zusätzlich dargestellt werden.

Zusätzlich zum BTM2:

• Tanküberwachung: Es können die Füllstände von bis zu vier Tanks überwacht werden. Geeignet für Tankgeber TGT/TGW, UTV, TDS/TDN oder Eingangssignalbereiche 10–180 Ω / 240–33 Ω / 0–5 V / 0–10 V / 4–20 mA.
• Mit dem Shunt SHP 348 ist eine weitere Strommessung für Ladequellen (z. B. Solar) möglich.
• Integration von Philippi ACE-Ladegeräten über ACE-LIN-Schnittstelle

Betriebsspannung: 12–48 V DC – als erstes Modell im Sortiment auch für 48-V-Systeme geeignet.

BLM2 – Großes Batterie-Monitor-Display (3,5" TFT Touch / NMEA 2000)

Batterie-Monitor BLM2 mit intuitivem 3,5"-Farb-TFT-Touchscreen-Grafikdisplay mit Helligkeitssensor zur automatischen Anpassung der Displayhelligkeit, inkl. NMEA-2000-Schnittstelle. Überwachung der Verbraucher- und Starterbatterie über den Shunt SHE 348 (im Lieferumfang enthalten). Mittels eines zusätzlichen Shunt SHP 300 kann die Leistung und der Energieertrag einer Solaranlage abgelesen werden. Batteriemanagement über fernsteuerbaren Hauptschalter FBR 265.

Das BLM2 ist die erweiterte Lösung für anspruchsvollere Bordnetze – mit großem Display, NMEA-2000-Anbindung und der Möglichkeit, den fernsteuerbaren Hauptschalter FBR 265 direkt über den Monitor zu steuern.

LBS – Lithium-Batterie-Monitor (2,4" TFT Touch)

Der Lithium-Batterie-Monitor LBS verfügt über ein intuitives 2,4"-Farb-TFT-Touchscreen-Grafikdisplay mit Lichtsensor zur automatischen Anpassung der Displayhelligkeit. Er ist für bis zu 6 parallel geschaltete Philippi-Lithiumbatterien LB (12 oder 24 V) geeignet.

Der LBS ist speziell auf die Anforderungen von Philippi LB-Lithiumbatteriesystemen abgestimmt und kommuniziert direkt mit den Batterien – für eine präzise, BMS-integrierte Überwachung ohne externen Shunt.

LBM – Lithium-Batterie-Monitor (für bis zu 20 Batterien)

Der Lithium-Batterie-Monitor LBM ist die Lösung für größere Lithiumbatteriesysteme und überwacht bis zu 20 parallel geschaltete Philippi-Lithiumbatterien. Mit 3,5"-TFT-Touch-Display und NMEA-2000-Schnittstelle für die Darstellung auf kompatiblen Plottern.

LTM – Lithium-Batterie-Tank-Monitor (3,5" TFT Touch / NMEA 2000)

Der Lithium-Batterie-Tank-Monitor LTM kombiniert die vollständige Lithium-Batterieüberwachung mit der Tanküberwachung für bis zu 4 Tanks in einem Gerät. Mit 3,5"-TFT-Touchscreen, NMEA-2000-Schnittstelle und Unterstützung für alle Philippi Tanksensoren (TGT/TGW, UTV, TDS/TDN, DFS).

Alle Modelle im Vergleich

Batterie-Management-Shunts – das Herzstück der Messung

Alle Batterie-Monitore benötigen einen digitalen Shunt zur präzisen Strommessung. Philippi bietet dafür:

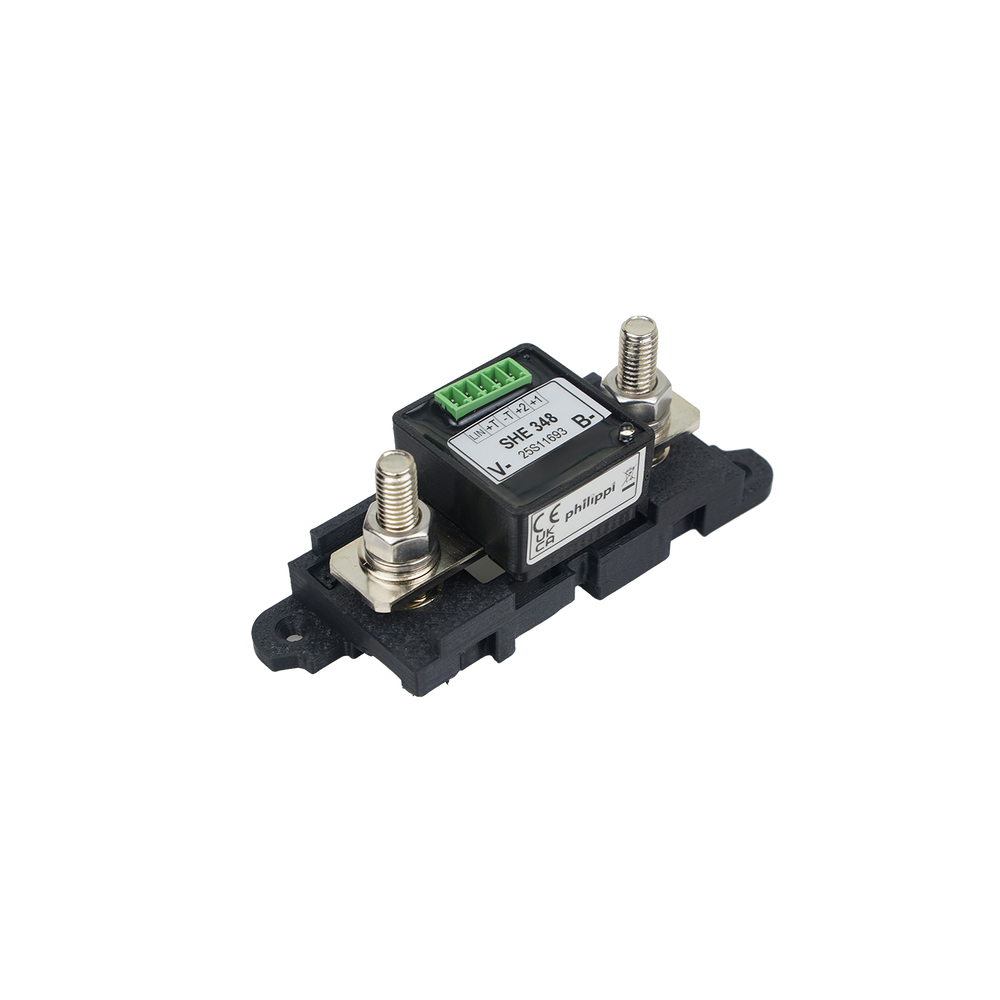

SHE 348– Batterie-Management-Shunt (bis 300 A / bis 50.000 Ah)

Digitaler Batterie-Management-Shunt zum Einbau in die Minusleitung der Verbraucherbatterie. Der Shunt SHE 348 ist kompatibel zu den Monitoren BLS, BTM, BTM2, BLM, BLM2, LTM, LBS und LBM. Die Stromversorgung des Shunts erfolgt über die Spannungsmessleitung der angeschlossenen Verbraucherbatterie. Geeignet für Dauerlade- bzw. Entladeströme bis 300 A und Batteriekapazitäten bis 1.000 Ah.

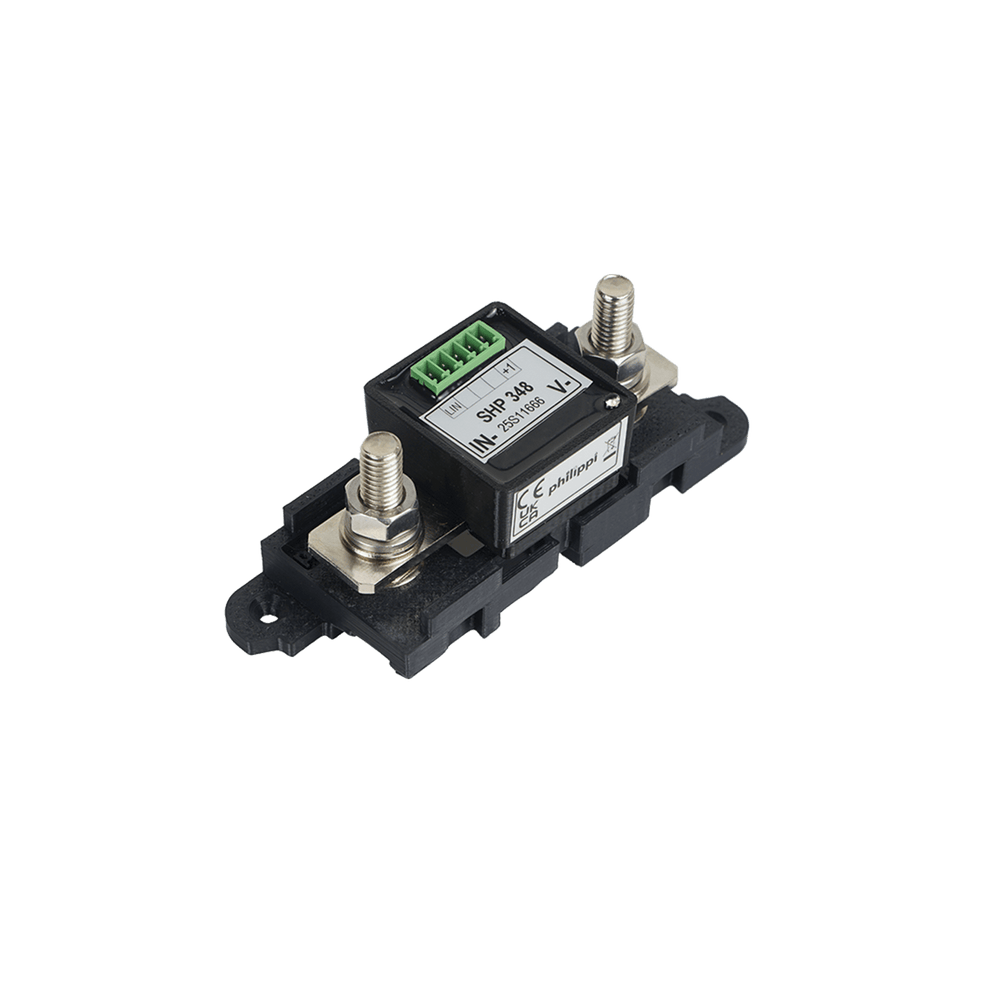

SHP 348 – Zusatz-Strommessshunt (Solar / Ladequellen)

Der SHP 348 ergänzt die Monitore BTM2, BLM2 und LTM um eine weitere Strommessung zur Überwachung einzelner Ladequellen oder Verbraucher. Mit dem zusätzlichen Shunt kann z. B. die Leistung und der Energieertrag einer Solaranlage abgelesen werden.

NMEA 2000 – Batterie- und Tankdaten auf dem Kartenplotter

Die integrierte NMEA-2000-Schnittstelle stellt die Batterie- und Tankdaten dem NMEA-2000-Netzwerk zur Verfügung. Damit können die Batterie- und Tankdaten auf kompatiblen Plottern zusätzlich dargestellt werden. Kompatibel mit allen gängigen Plottermarken wie Garmin, Raymarine, Simrad und B&G. Für Raymarine-Netzwerke steht ein zusätzliches Seatalk-NG-Adapterkabel zur Verfügung.

Häufig gestellte Fragen zu Philippi Batterie-Monitoren

Was ist der Unterschied zwischen BLS und BTM2? Der BLS ist der kompaktere 2,4"-Monitor für reine Batterieüberwachung ohne Tankfunktion und ohne NMEA 2000. Der BTM2 hat ein größeres 3,5"-Display, überwacht zusätzlich bis zu 4 Tanks, verfügt über NMEA 2000 und unterstützt 12–48 V Systeme.

Welchen Monitor benötige ich für Lithium-Batterien (LiFePO4)? Für Philippi LB-Lithiumbatterien sind die spezialisierten Modelle LBS (bis 6 Batterien), LBM (bis 20 Batterien) und LTM (mit Tankfunktion) vorgesehen. Sie kommunizieren direkt mit dem BMS der Philippi-Lithiumbatterien. Für andere Lithiumbatterien können auch BLS, BTM2 und BLM2 verwendet werden.

Welcher Shunt passt zu welchem Monitor? Der Shunt SHE 348 ist kompatibel zu den Monitoren BLS, BTM, BTM2, BLM, BLM2, LTM, LBS und LBM. Für 48-V-Systeme ist ausschließlich der SHE 348 geeignet.

Kann ich Solardaten auf dem Monitor anzeigen? Ja. Mit dem optionalen Zusatz-Shunt SHP 348 kann an den Monitoren BTM2, BLM2 und LTM eine weitere Energiequelle – z. B. eine Solaranlage – separat gemessen und angezeigt werden.

Können die Monitore mit dem ACE-Ladegerät kommunizieren? Ja. Über das optionale ACE-LIN Interface können Philippi ACE-Ladegeräte in den Monitor eingebunden werden – zur Anzeige von Ladespannung, Ladestrom, Ladephase und Batterietemperatur sowie zur Steuerung der Ladeleistung direkt am Display.
