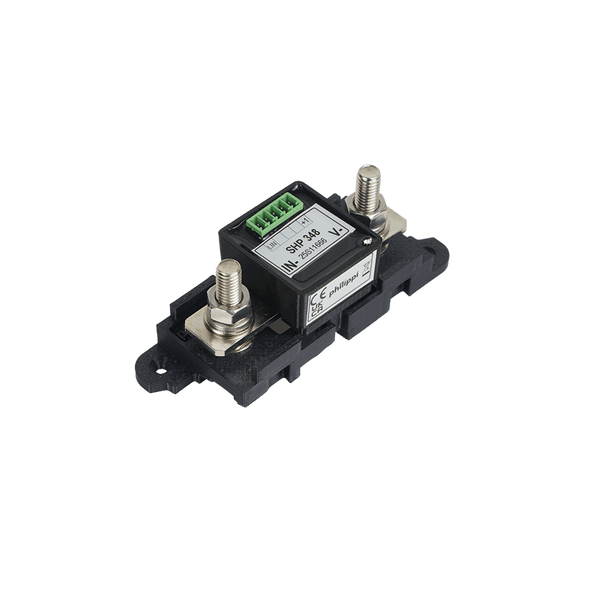

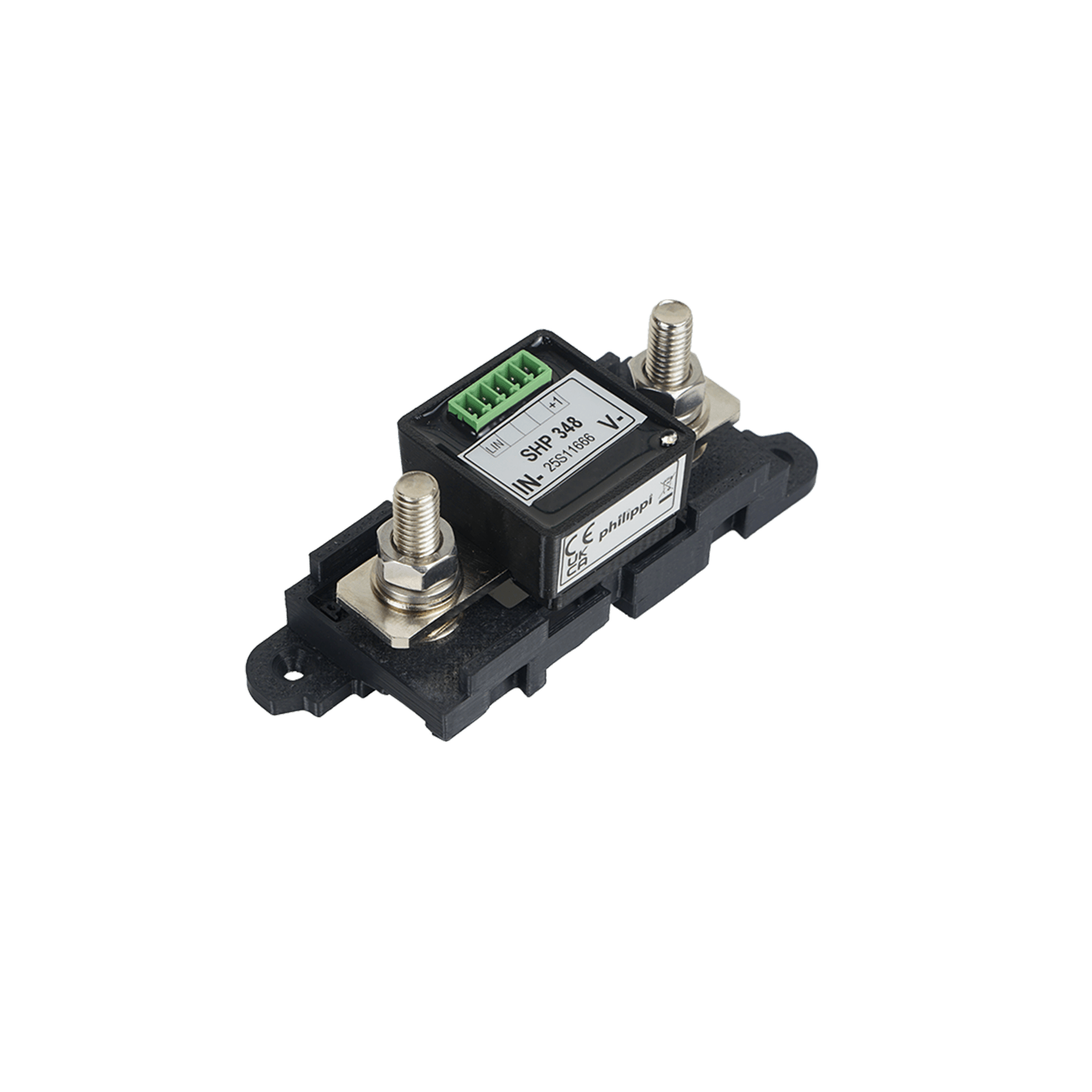

Im Detail. Batterie-Shunt SHP 348 für Lade- und Solarstrom, LIN-Bus.

  • Ergänzt die Monitore PCU, BTM2, BLM2 und LTM um eine zweite Strommessung, zum Beispiel für Solar
  • Erfasst auch kleinste Ströme ab 10 mA — der Ertrag bei bedecktem Himmel fällt damit nicht unter den Tisch
  • ±0,5 % Genauigkeit über den gesamten Messbereich, Grundlage für belastbare Tages- und Wochenbilanzen
  • Kompakter Einbau in die Minus-Leitung, Anschluss über Bolzen M8

Auflösung und Genauigkeit: entscheidend für die Ertragsbilanz

Bei einem Energie-Shunt geht es nicht um einen Momentanwert, sondern um eine Summe über die Zeit: Wie viel hat die Solaranlage heute geliefert, wie viel diese Woche? Genau deshalb sind untere Messgrenze und Genauigkeit hier so wichtig wie bei der Batterie selbst.

Der philippi SHP 348 beginnt bei 10 mA. Eine Solaranlage liefert einen erheblichen Teil ihres Jahresertrags nicht bei voller Sonne, sondern in den Stunden bei diffusem Licht — morgens, abends, bei Bewölkung. Ein Shunt mit grober unterer Grenze zählt diese Stunden schlicht nicht mit und meldet einen Ertrag, der systematisch zu niedrig liegt.

Die Genauigkeit von ±0,5 % über den gesamten Messbereich sorgt dafür, dass sich diese Werte über Tage und Wochen aufsummieren lassen, ohne dass sich ein Messfehler in der Bilanz fortschreibt. Erst damit wird die Frage beantwortbar, ob die Anlage tatsächlich liefert, was sie liefern sollte — und ob eine Erweiterung nötig ist.

Einsatz und Anschluss

Der SHP 348 wird eingesetzt, wenn zusätzlich zur Service-Batterie eine weitere Energiequelle wie eine Solaranlage überwacht werden soll. Er wird in die Minus-Leitung der jeweiligen Ladequelle eingebaut und liefert seine Messdaten per LIN-Bus an einen bereits vorhandenen Batterie-Monitor. Der elektrische Anschluss erfolgt über einen Bolzen M8. Entwickelt und gefertigt in Deutschland.

Kompatibilität

Der SHP 348 ist mit den philippi-Monitoren PCU, BTM2, BLM2 und LTM kompatibel und ergänzt diese um eine zusätzliche Strommessung. Für die Batterieüberwachung selbst — also für Ladezustand, Starterbatteriespannung und Batterietemperatur — wird der Batterie Management Shunt SHE 348 eingesetzt; der SHP 348 tritt neben ihn, er ersetzt ihn nicht.

Erstausrüster-Qualität

  • Einzeln geprüft: Jedes Gerät wird in Remseck angeschlossen und in einer Prüfumgebung getestet.
  • Markenbauteile, wie in der Serie für Werften.
  • Jahrzehnte reparierbar: Ersatzteile bis 30 Jahre zurück, eigenes Reparaturzentrum.
So fertigen wir

Technische Daten

Merkmal Wert
Artikelnummer 070030351
Strombelastbarkeit Dauerstrom 300 A (600 A für 1 min, 1500 A für 0,5 s)
Messbereich 10 mA – 300 A
Genauigkeit ±0,5 % über den gesamten Messbereich
Stromaufnahme 10 mA bei 12 V, 5 mA bei 24 V
Betriebsspannung DC 8–40 V
Anschluss Bolzen M8
Abmessungen L 118 x B 40 x H 65 mm

Hersteller und Produktsicherheit

philippi elektrische systeme GmbH
Neckaraue 19
71686 Remseck am Neckar
Deutschland
info@philippi-online.de

Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.

Häufige Fragen. Kurz beantwortet.

Wie genau misst der SHP 348?

Mit ±0,5 % über den gesamten Messbereich, beginnend bei 10 mA, bei einem Dauerstrom bis 300 A.

Warum ist die feine untere Messgrenze bei einer Solaranlage wichtig?

Weil ein erheblicher Teil des Ertrags bei diffusem Licht anfällt — morgens, abends, bei Bewölkung. Ein Shunt mit grober unterer Grenze zählt diese Stunden nicht mit und meldet einen systematisch zu niedrigen Ertrag.

Womit ist der SHP 348 kompatibel?

Mit den Monitoren PCU, BTM2, BLM2 und LTM — er ergänzt diese um eine zusätzliche Strommessung, etwa für Solar.

Ersetzt der SHP 348 den Batteriemanagement-Shunt?

Nein. Der SHP 348 misst eine zusätzliche Quelle oder einen einzelnen Verbraucher. Die Batterieüberwachung selbst übernimmt weiterhin der Batterie Management Shunt SHE 348.

Wie wird der Shunt angeschlossen?

Über einen Anschlussbolzen M8 in die Minus-Leitung der Ladequelle.
