Landanschluss-Stecker & Landstromkabel.
CEE-Einspeisestecker, Dosen und Kabel für Boot und Expeditionsfahrzeug
Ein Landanschluss bringt 230 V vom Steg oder von einer externen Landstromsäule ins Bordnetz: Außen sitzt ein Einbau-Gerätestecker (CEE-Einspeisesteckdose), dazu kommt ein Landanschlusskabel mit passender Kupplungsdose. Hier finden Sie beides für Segelyacht, Motorboot sowie Expeditions- und Offroad-Fahrzeug, in 16, 32 und 50 A: Standard-CEE von MENNEKES, die kompakte Ratio-MP-Reihe im Edelstahl- oder Kunststoffgehäuse und den philippi-Rundsteckverbinder RS 692.
Alle Produkte. 26 Artikel.

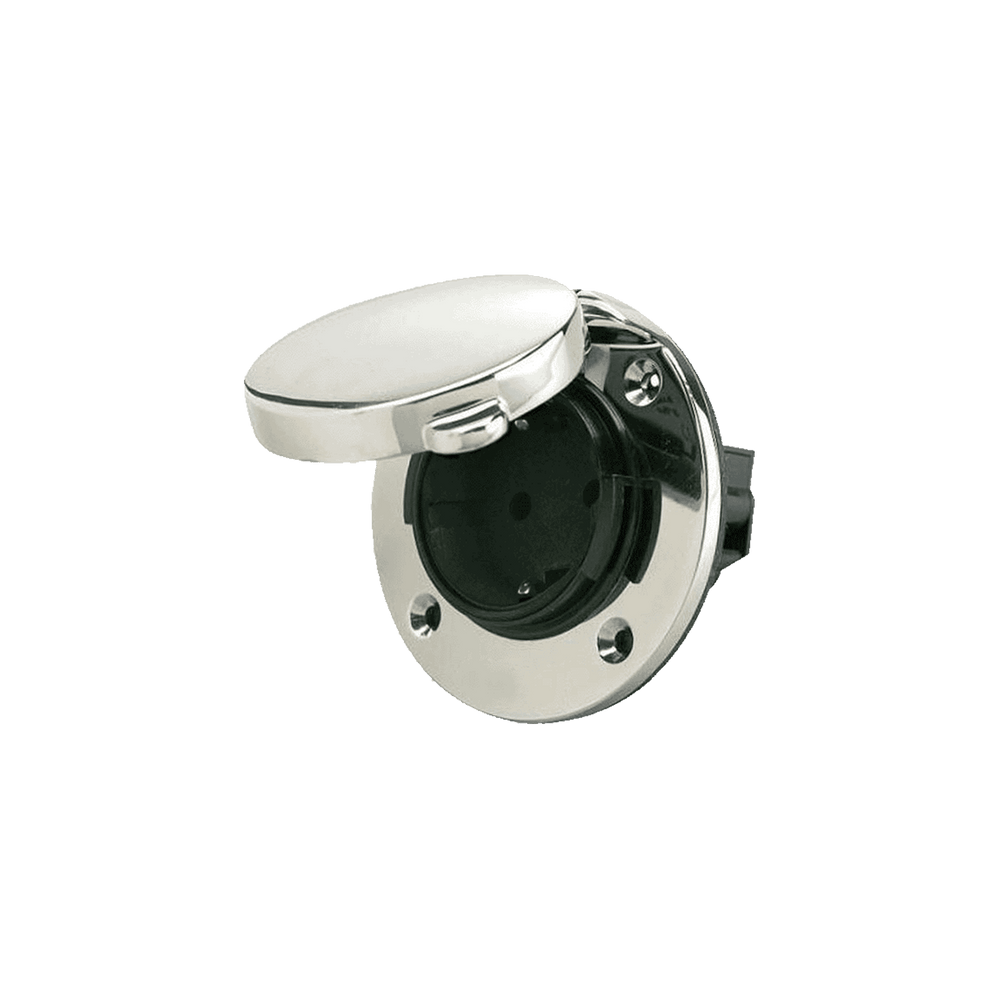

Wasserdichte Einbausteckdose 230 V MP16-230, Edelstahl, IP 56
118,00 €

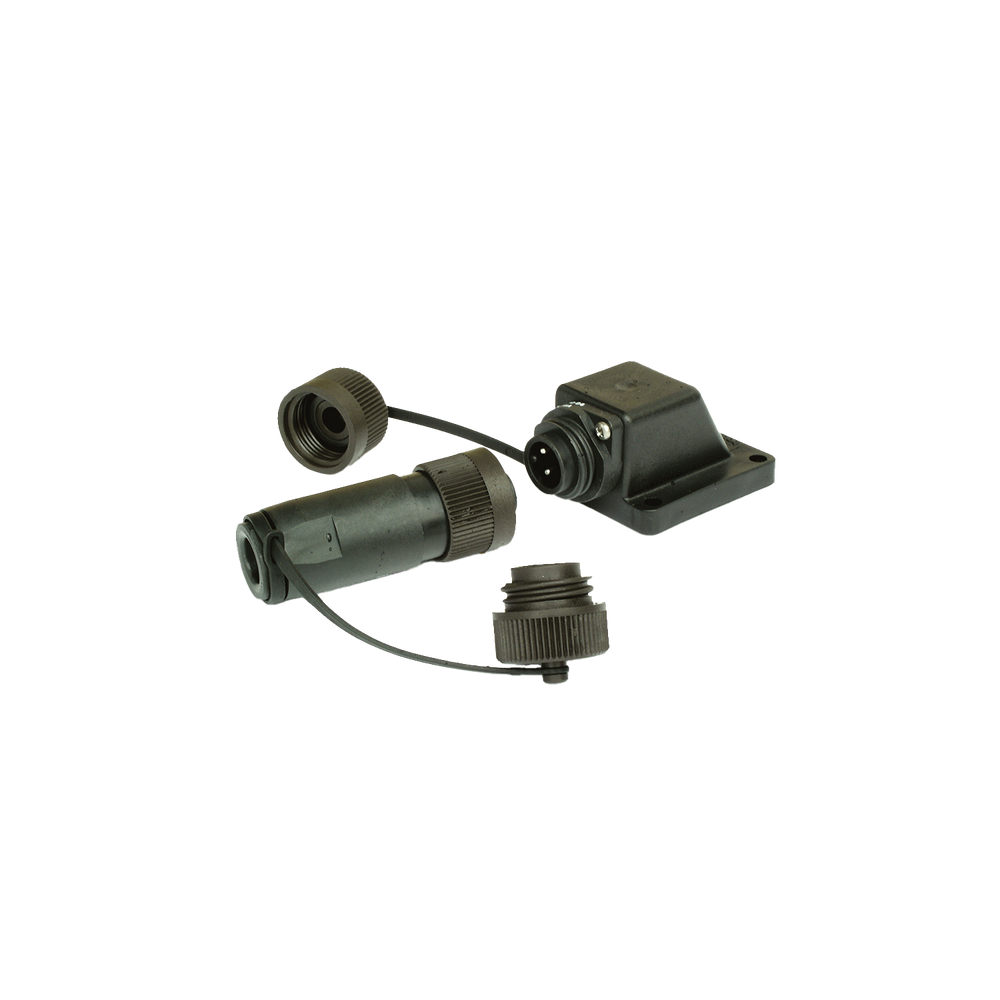

Landanschluss-Steckverbinder RS 692, 16 A, IP 66
ab 46,80 €
Kupplungsdose MPS 16-10 für Landanschluss, 16 A
71,00 €

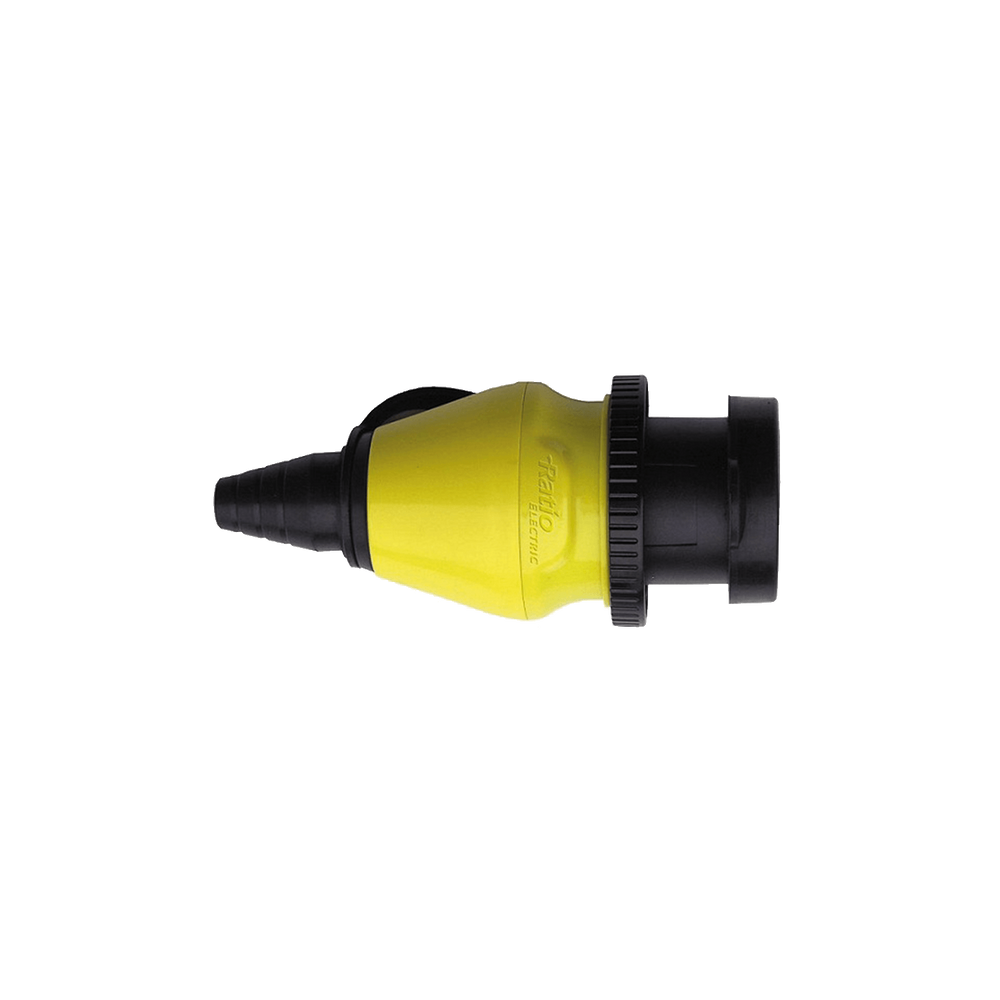

Kupplungsdose MPS 32-16 für Landanschluss, 32 A
89,00 €
Kupplungsdose MPS 50-110 für Landanschluss, 50 A
110,00 €

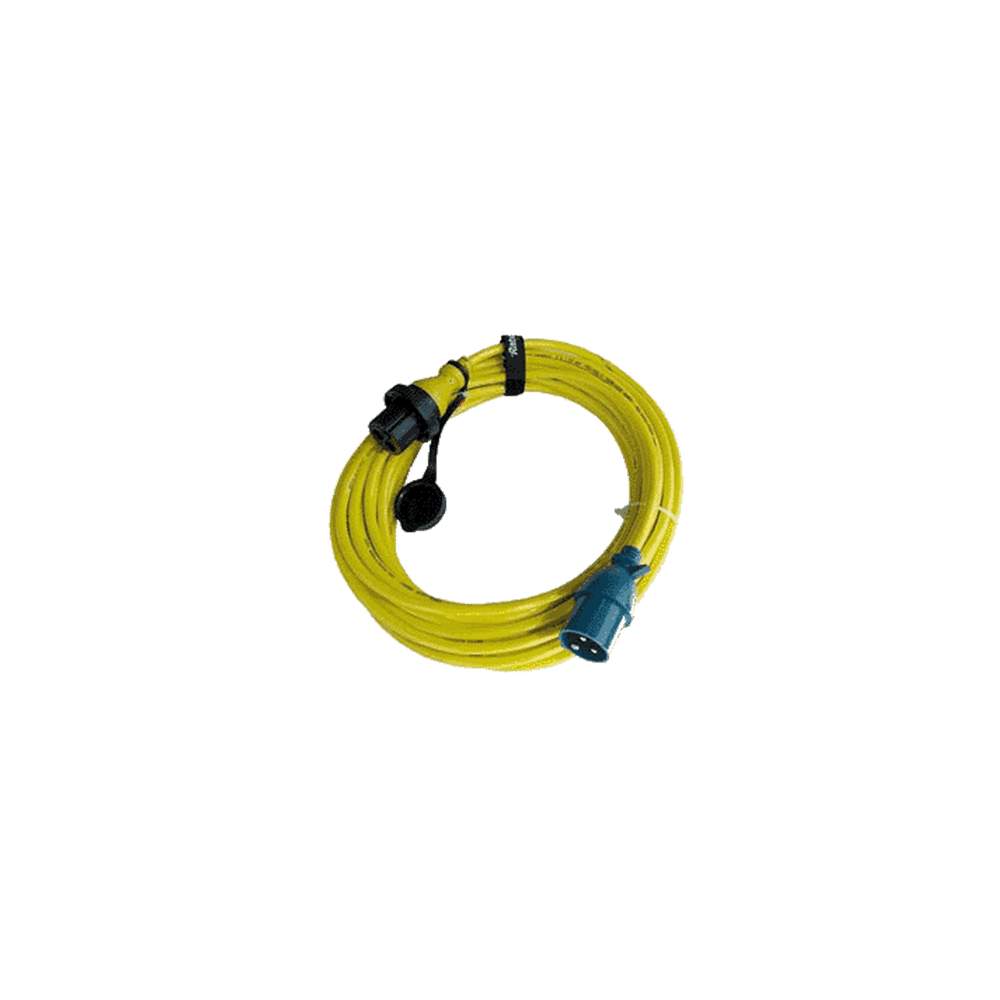

Landanschlusskabel MPC 4-25 / 6-25 / 10-25, 25 m, bis 50 A
ab 347,00 €
Landanschlusskabel Marinco-CEE MCP, 15 oder 25 m
ab 145,70 €

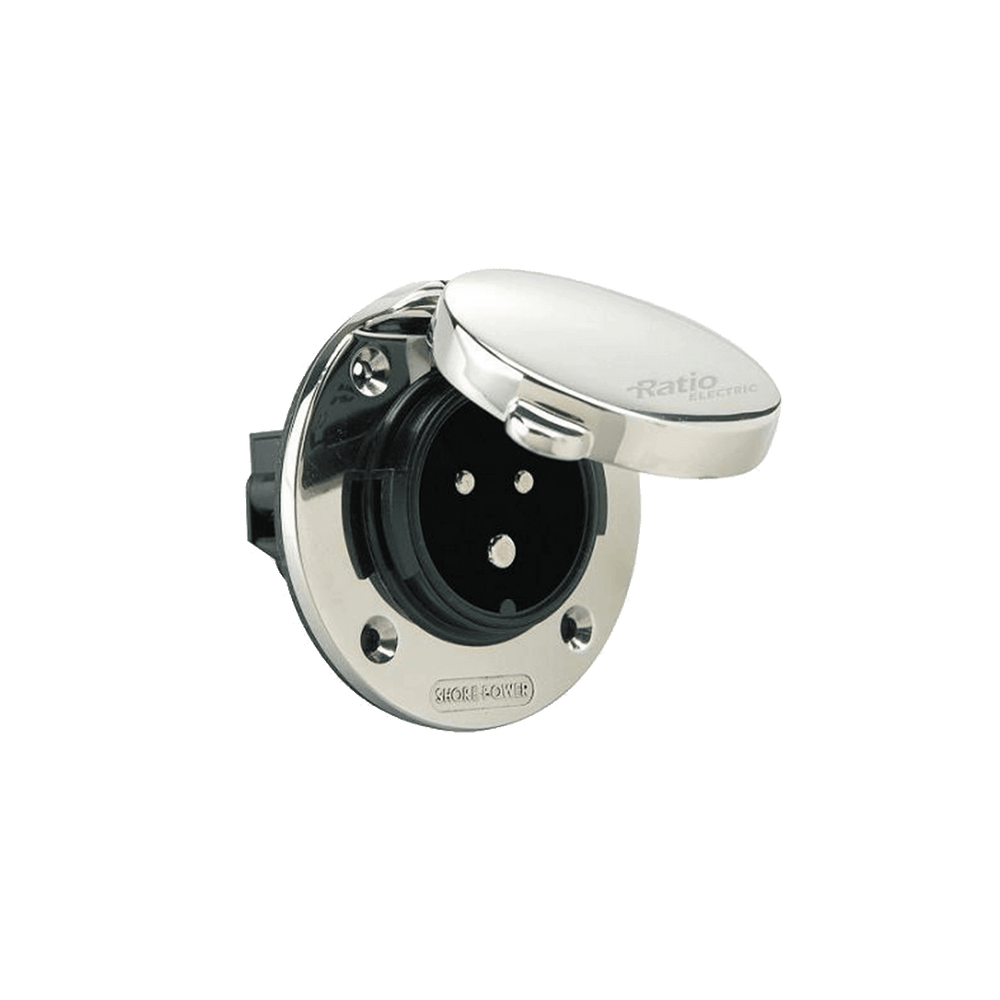

Einbau-Gerätestecker MP 32-16 für Landanschluss, 32 A, Edelstahl
139,00 €
Einbau-Gerätestecker MP 50-10 für Landanschluss, 50 A, Edelstahl
169,00 €
Einbau-Gerätestecker MP 16-10 SQ, 16 A, quadratisch, Edelstahl
103,00 €
Einbau-Gerätestecker MP 16-10 K, 16 A, Kunststoff
69,90 €

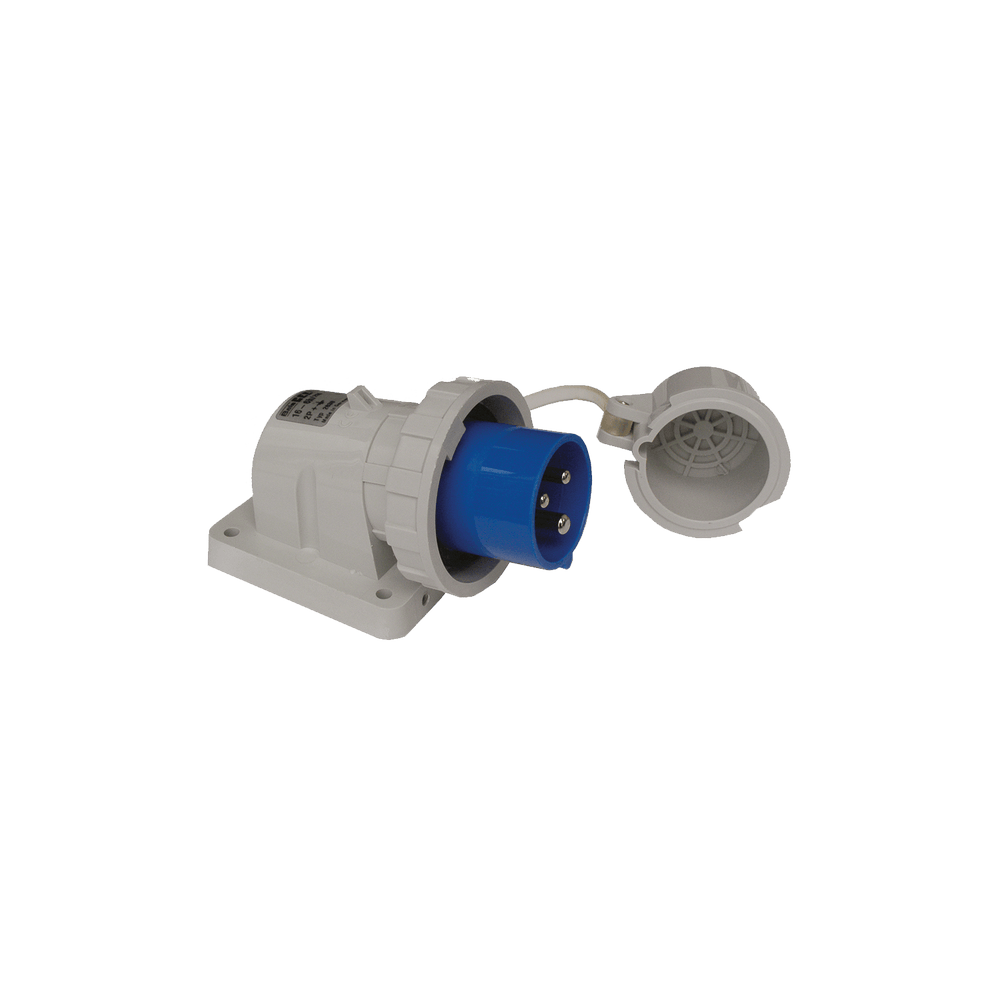

CEE-Einbaugerätestecker CEE-GS wd, wasserdicht IP X7, 16 A
65,00 €

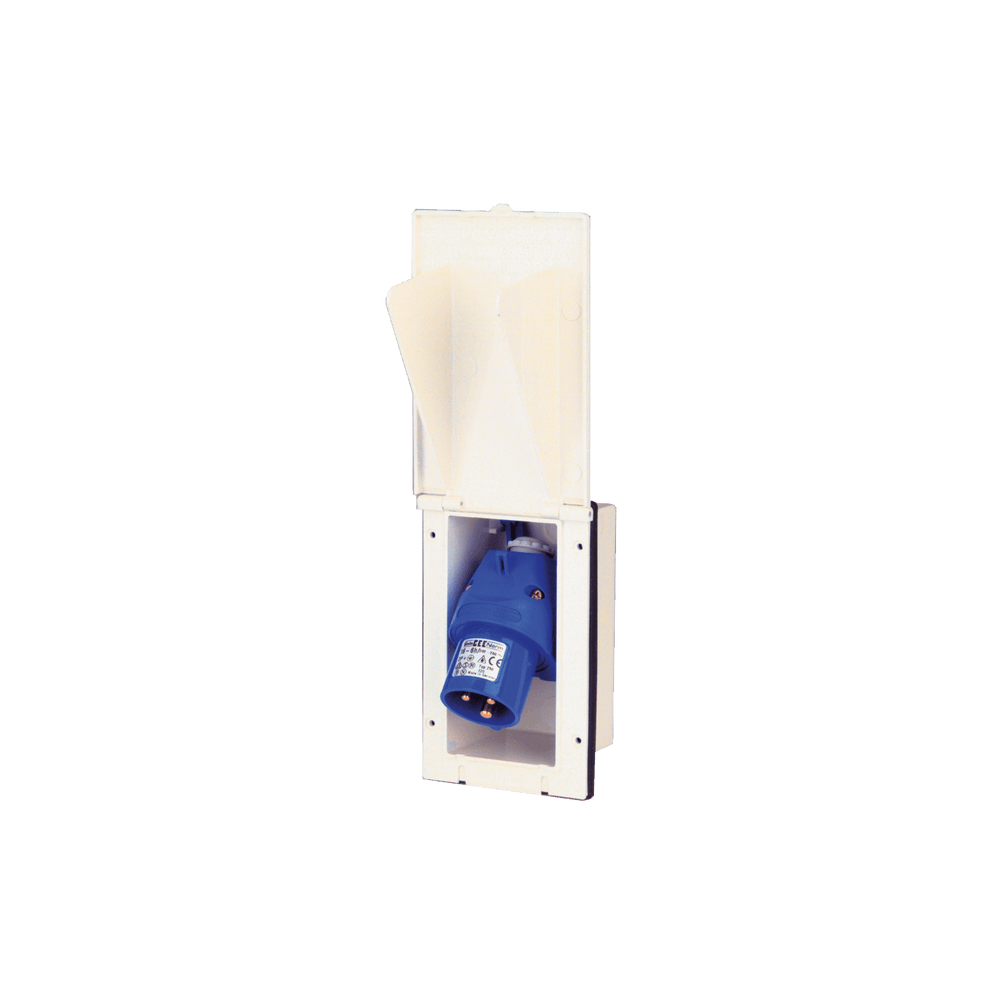

CEE-Einbaugerätestecker CEE-GSK mit Klappdeckel, IP X4, 16 A
39,90 €

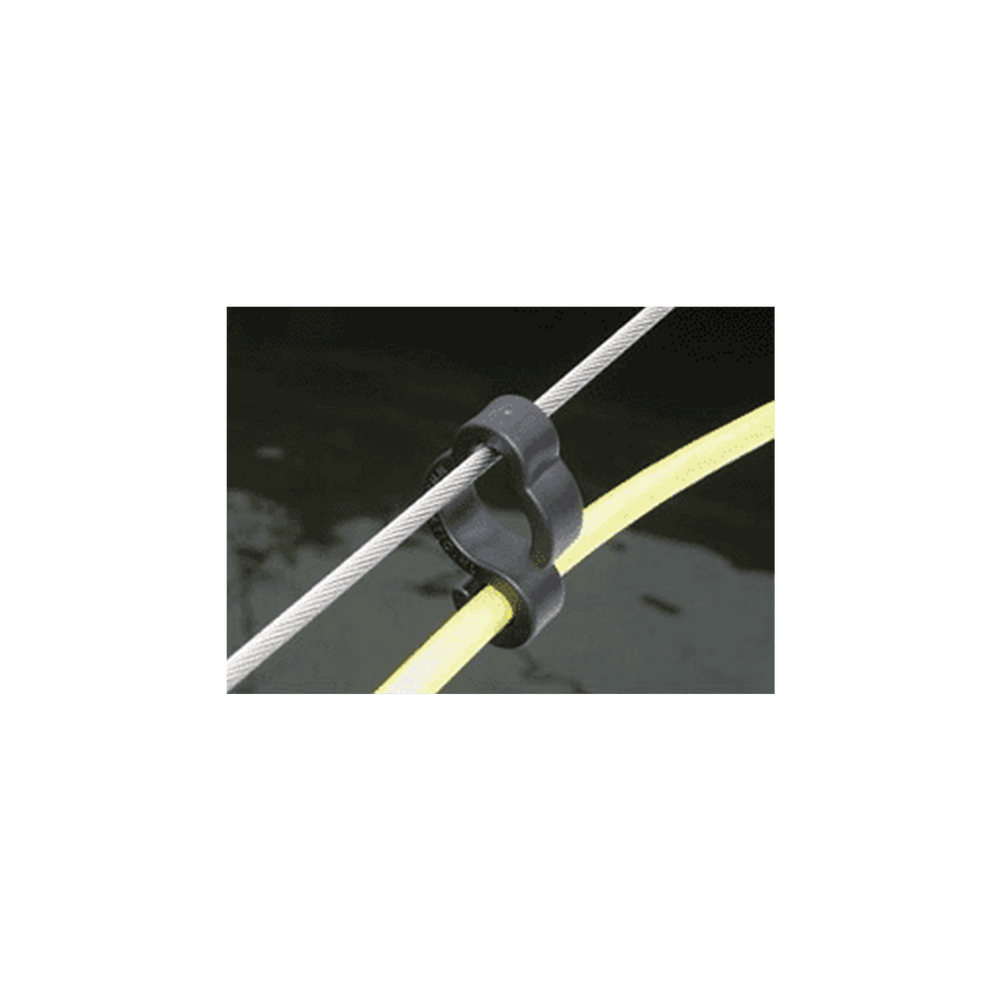

Relingshaken SPC für Landanschlusskabel, 6 Stück
19,90 €

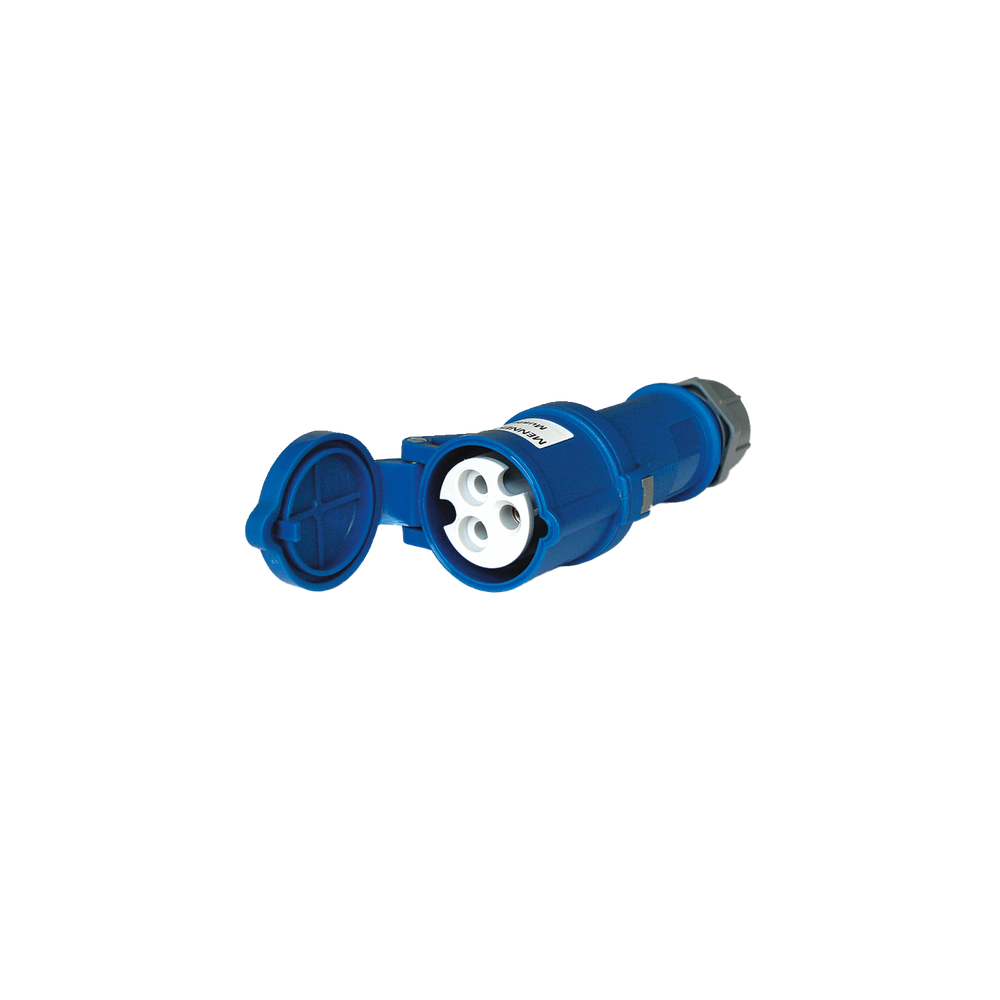

CEE-Kupplungsdose CEE-KD, 16 A, IP X4
8,80 €

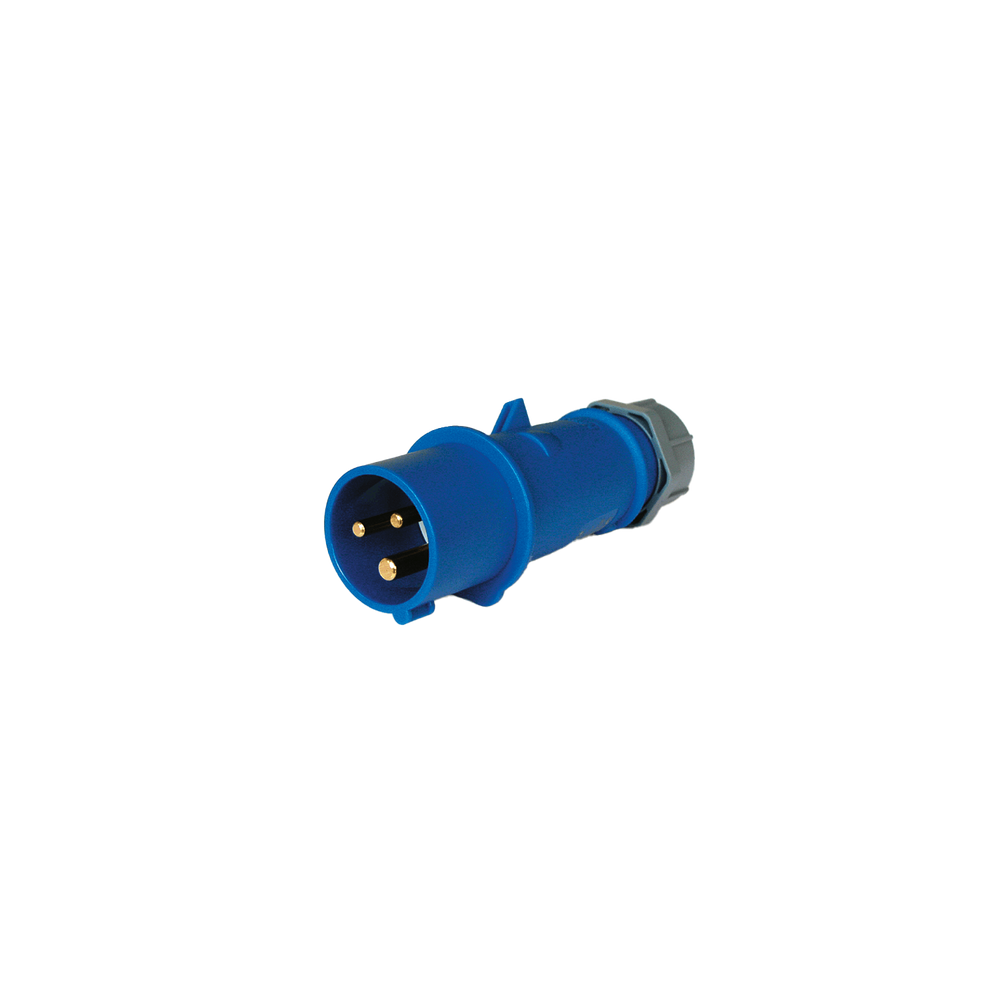

CEE-Kupplungsstecker CEE-KS, 16 A, IP 54
13,80 €

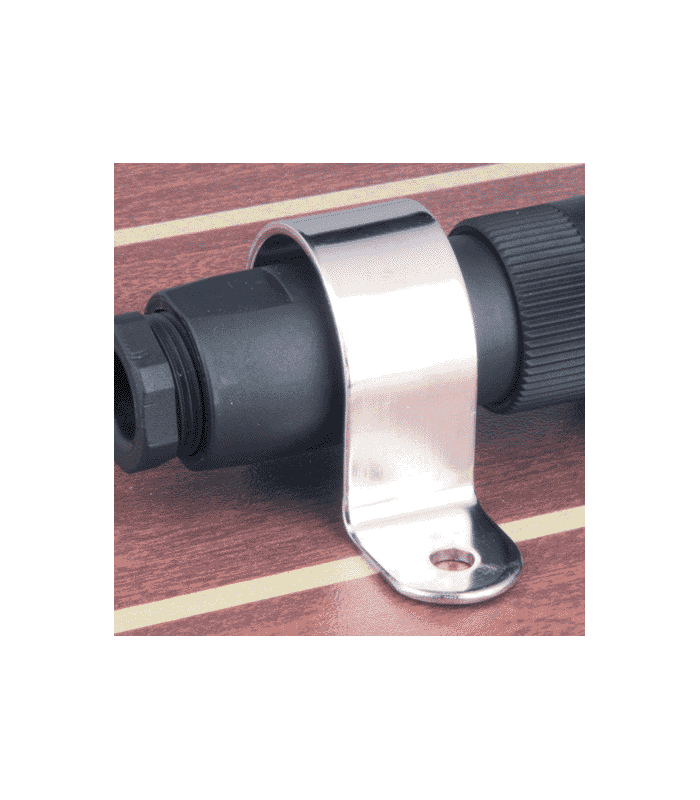

Schutzbügel Edelstahl für Rundsteckverbinder RS 692
22,50 €

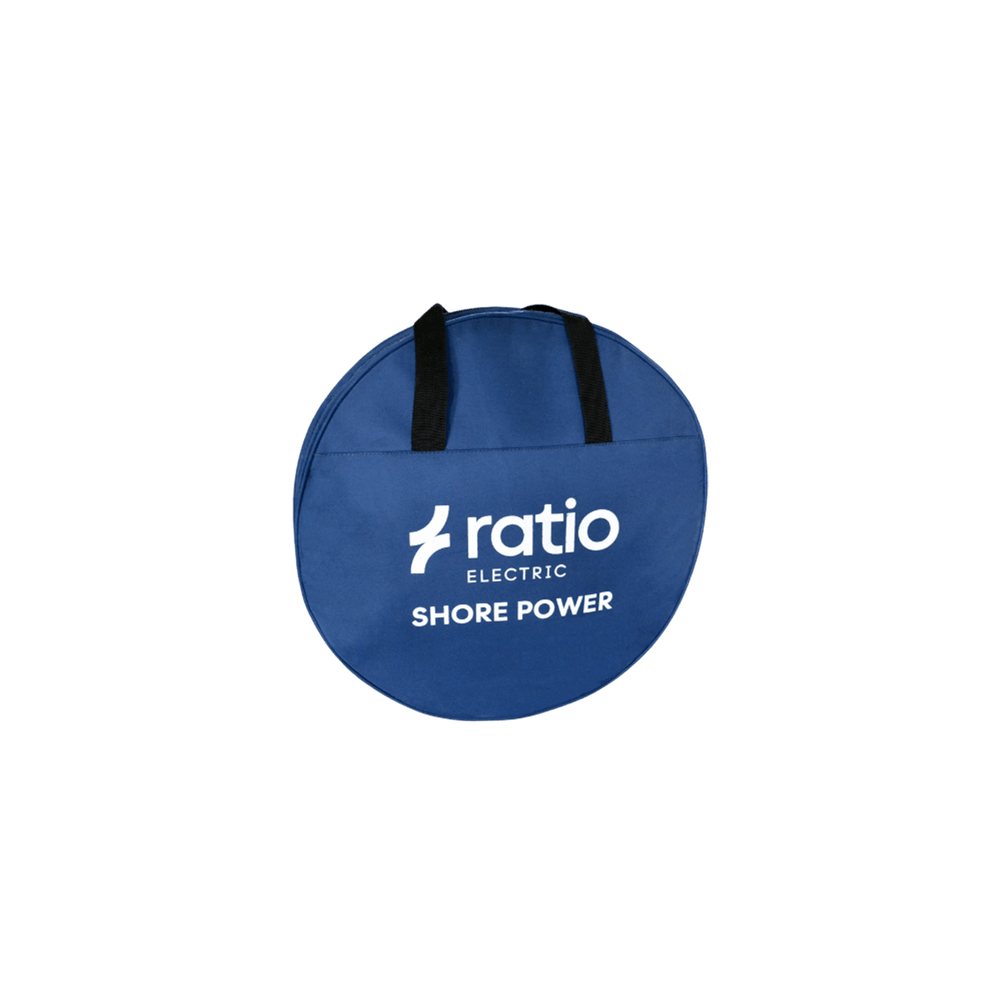

Tragetasche MPB für Landanschlusskabel
26,70 €

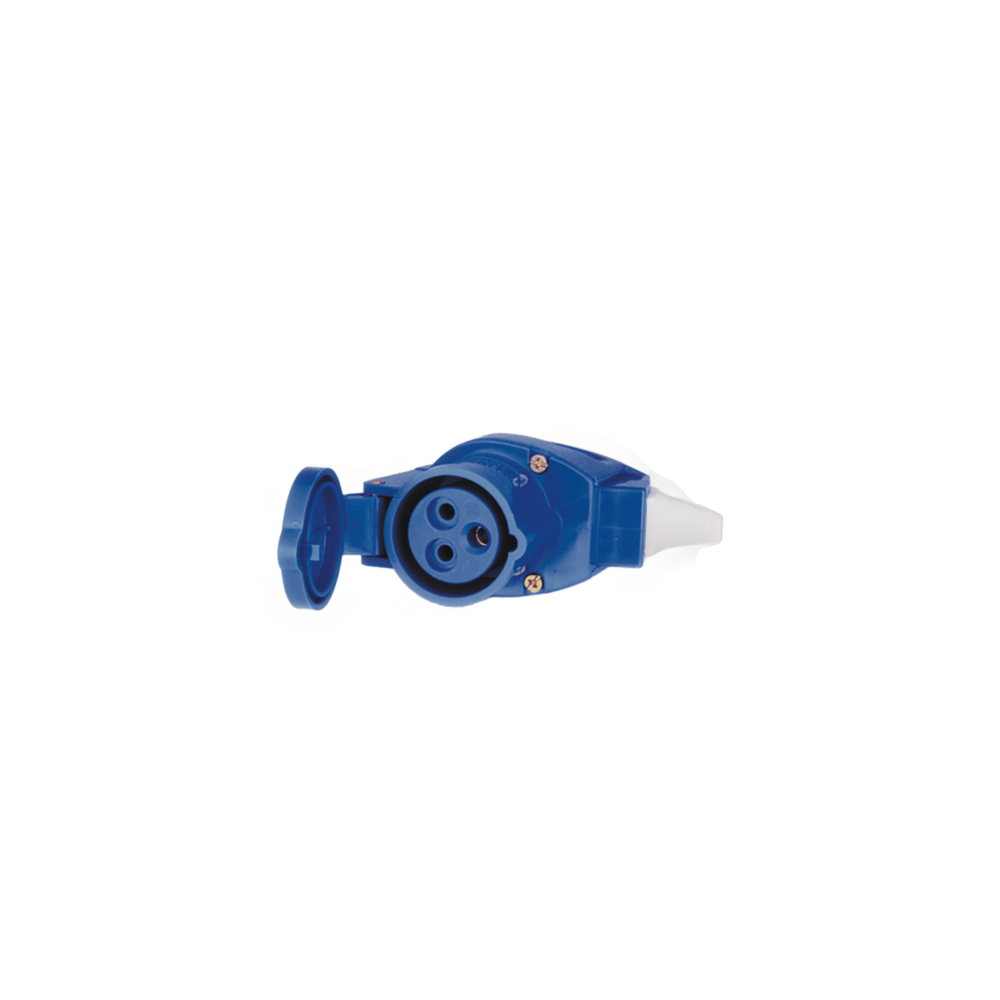

CEE-Winkelkupplungsdose CEE-WKD, 16 A, IP X4
27,90 €

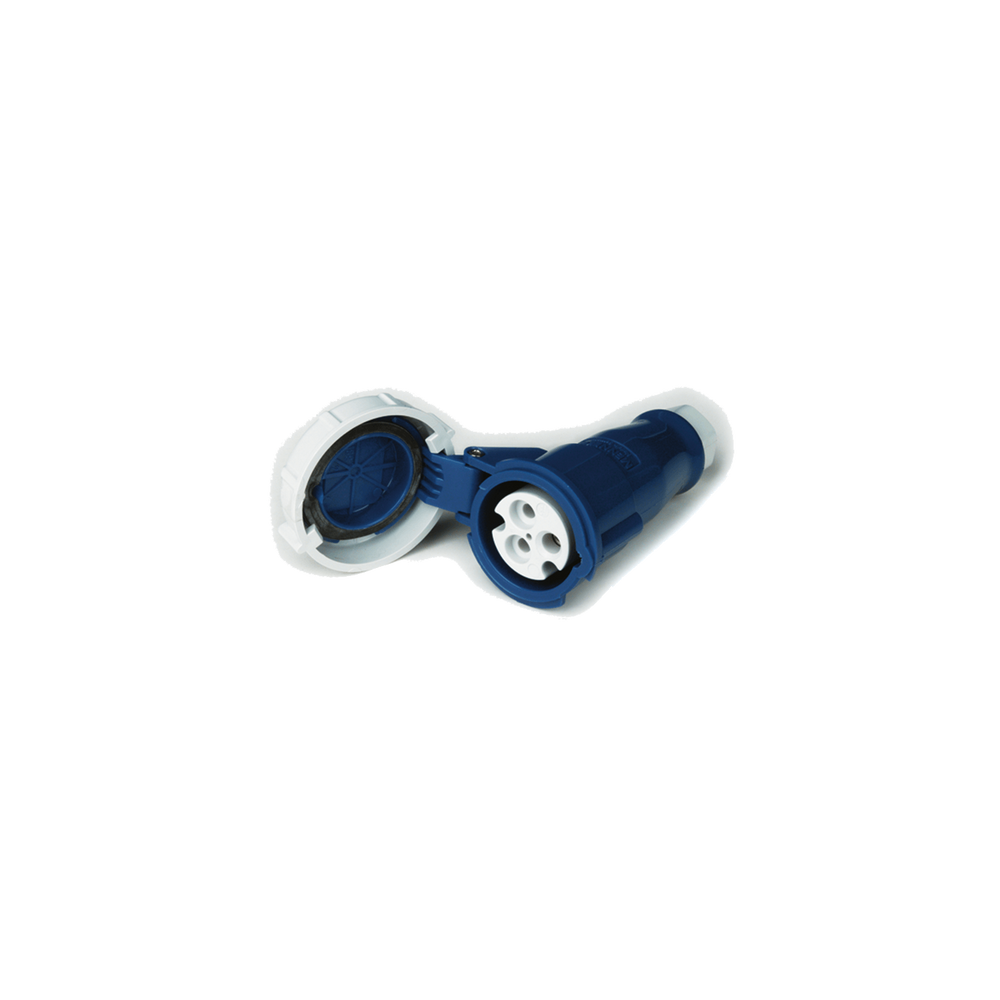

CEE-Kupplungsdose CEE-KD wd, wasserdicht IP X7, 16 A
29,50 €

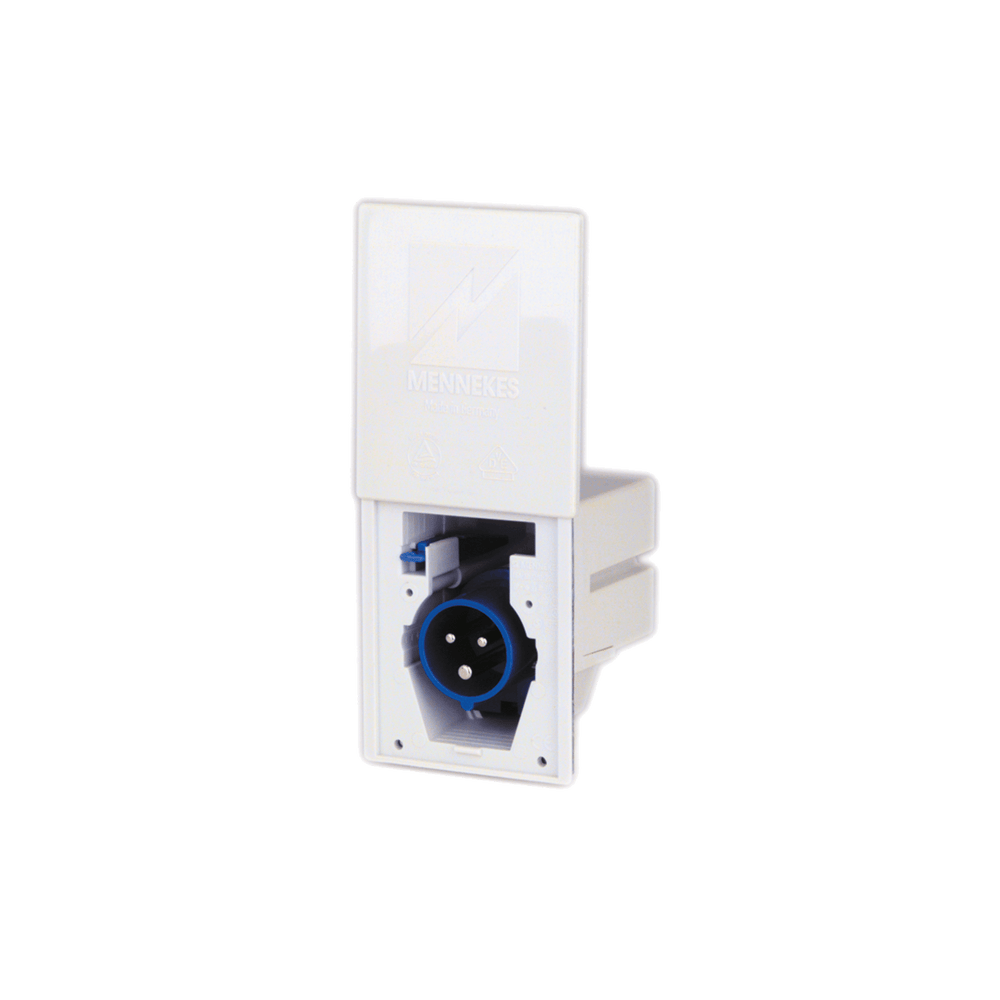

CEE-Einbaugerätestecker CEE-GSS mit Schiebedeckel, IP X4, 16 A
33,00 €
Einbaugerätestecker Typ 2 MP T2, 32 A / 400 V
177,00 €
Einbau-Gerätestecker MP 16-10, 16 A, Edelstahl rund
102,00 €

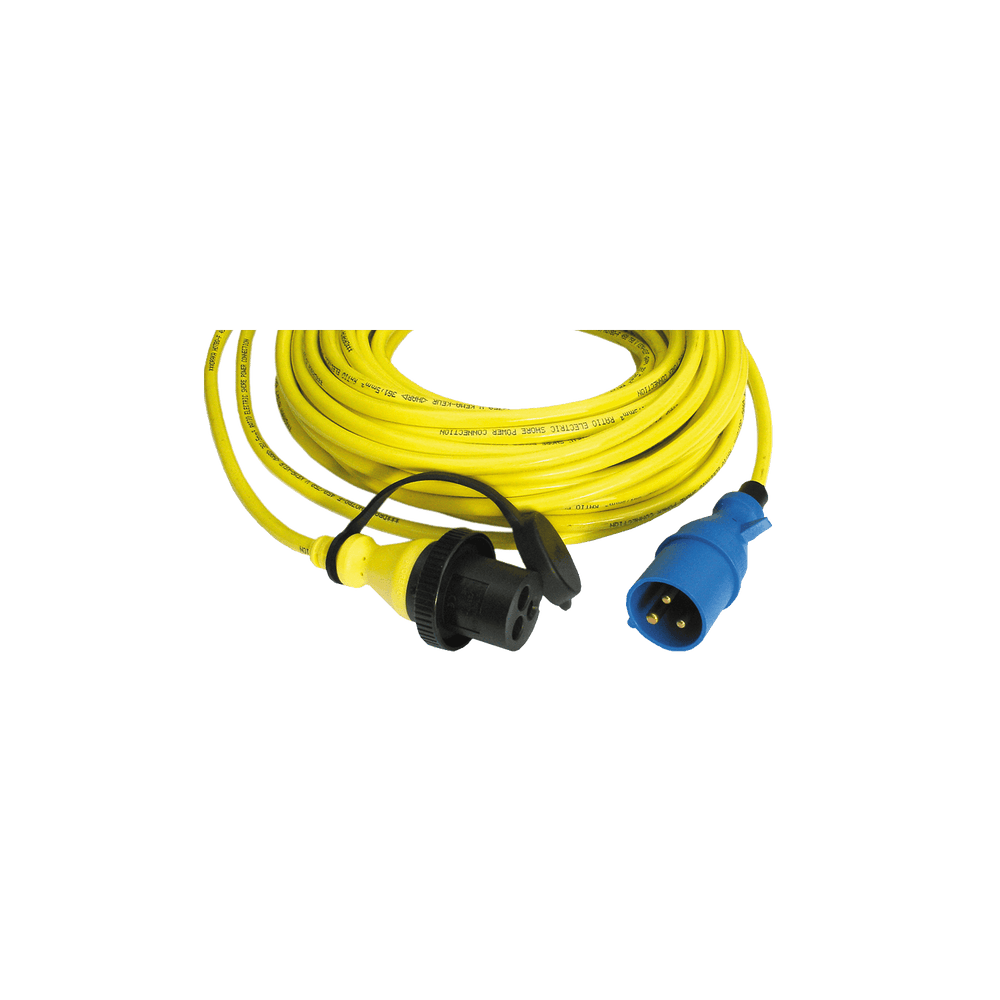

Landanschlusskabel MPC 2,5 mit CEE-Stecker für MP 16-10, 15/25 m
ab 186,00 €Landanschluss-Stecker, Dosen und Landstromkabel für Boot und Expeditionsfahrzeug
Kurz erklärt: Ein Landanschluss hat drei Teile: den Gerätestecker außen am Rumpf, Deck oder an der Kabinenwand, das Kabel zur Stegsäule oder Landstromsäule und dahinter die Landanschlusseinheit mit FI/LS-Schutzschalter 30 mA. Diese Kategorie deckt Stecker, Dosen, Kabel und Zubehör ab; die Schutztechnik finden Sie bei den Landanschlusseinheiten. Wie alles zusammenspielt, erklärt die Seite Landstrom.
Welches System passt?
- Standard-CEE (blau, 2+PE, 16 A): passt an jede CEE-Säule und zu üblichen Verlängerungen. Einbau-Gerätestecker CEE-GSK mit Klappdeckel oder CEE-GSS mit Schiebedeckel (IP X4), wasserdicht CEE-GS wd (IP X7) mit Kupplungsdose CEE-KD wd; dazu Kupplungsdosen CEE-KD, CEE-WKD (gewinkelt) und Kupplungsstecker CEE-KS zum Selbstkonfektionieren.
- Ratio MP-Reihe (16, 32, 50 A): kompakte Einbau-Gerätestecker im Edelstahl- oder Kunststoffgehäuse: 16 A als MP 16-10 Edelstahl, MP 16-10 SQ (quadratisch) oder MP 16-10 K (Kunststoff weiß/schwarz), alle IP 56 und Einbauloch Ø 48 mm; 32 A MP 32-16, 50 A MP 50-10. Die Gegenstücke sind die Kupplungsdosen MPS 16-10, MPS 32-16 und MPS 50-110 oder fertige Kabel.
- philippi RS 692: der Steckverbinder für die Landstromübernahme (16 A, 2+PE, IP 66) mit Flanschstecker und Kupplungsdose, mit oder ohne Winkelgehäuse; dazu der Schutzbügel aus Edelstahl.
Landanschlusskabel: fertig konfektioniert
- MPC 2,5: für MP 16-10, 3 × 2,5 mm², 15 oder 25 m, CEE-Stecker mit Kontrollleuchte.

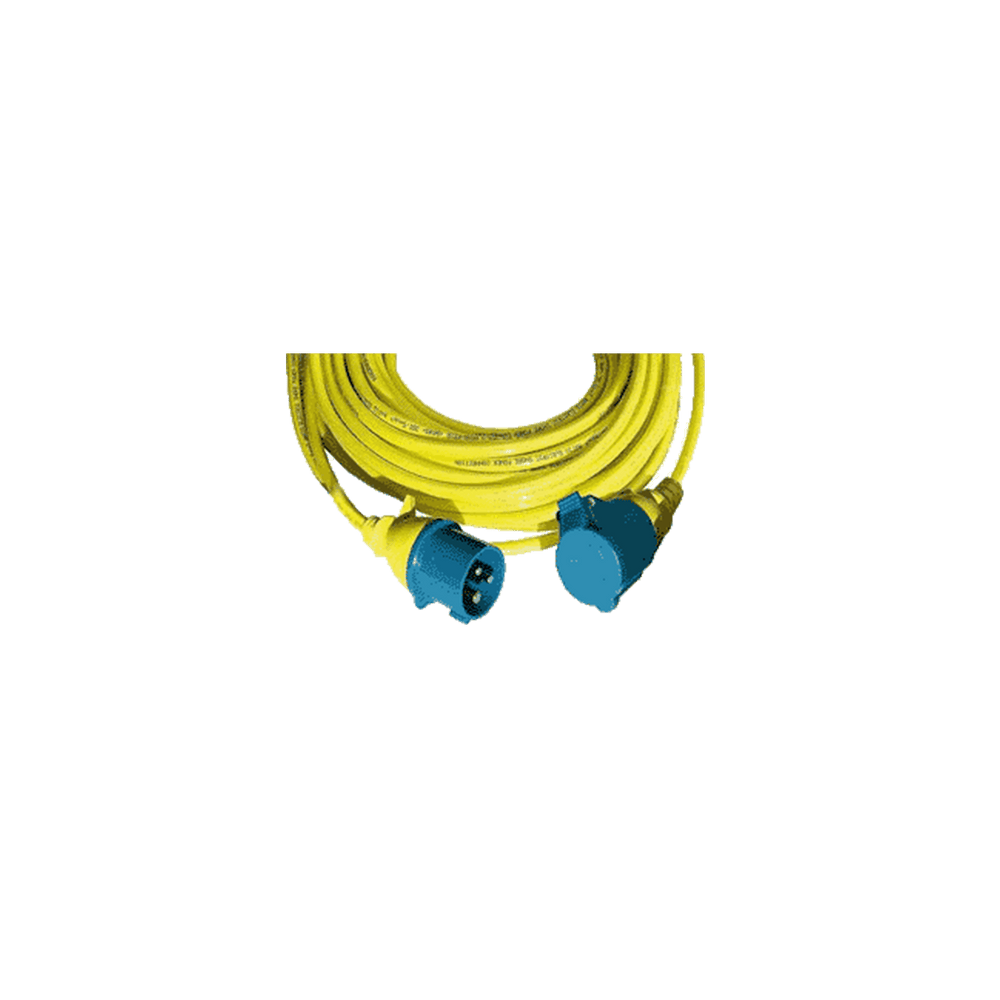

- MP-CEE: CEE-Verlängerung für Standard-CEE-Gerätestecker, 3 × 2,5 mm², 15 oder 25 m.
- MPC 4-25 / 6-25 / 10-25: 25 m für 25, 32 oder 50 A.
- Marinco-CEE-Kabel MCP: mit angespritzter Marinco-Kupplungsdose NEMA L5-30, 3 × 2,5 mm², 15 oder 25 m.
Alle Ratio-Kabel nutzen gelbe PUR-Leitung H07BQ-F, die an Steg und Landstromsäule gut sichtbar ist. Zubehör: Relingshaken SPC und Tragetasche MPB. Außerdem in der Ratio-Reihe: die wasserdichte Schuko-Steckdose MP16-230 (IP 56) für Deck oder Außenwand sowie die Ladestecker MP T2 (Typ 2) und MP CCS 10.
Alle Stecker und Dosen im Vergleich
| Modell | Funktion | Strom | Schutzart |
|---|---|---|---|
| CEE-GSK / CEE-GSS | Einbau-Gerätestecker CEE, Klapp- bzw. Schiebedeckel | 16 A | IP X4 |
| CEE-GS wd | Einbau-Gerätestecker CEE, wasserdicht | 16 A | IP X7 |
| CEE-KD / CEE-WKD / CEE-KS | Kupplungsdose gerade / gewinkelt, Kupplungsstecker | 16 A | IP X4 |
| CEE-KD wd | Kupplungsdose wasserdicht | 16 A | IP X7 |
| MP 16-10 (Edelstahl, SQ, K) | Einbau-Gerätestecker Ratio | 16 A | IP 56 |
| MP 32-16 / MP 50-10 | Einbau-Gerätestecker Ratio, Edelstahl | 32 A / 50 A | – |
| MPS 16-10 / 32-16 / 50-110 | Kupplungsdose Ratio zum Selbstkonfektionieren | 16 / 32 / 50 A | IP 44 |
| RS 692 | Rundsteckverbinder philippi | 16 A | IP 66 |
| MP16-230 | Schuko-Einbausteckdose | 16 A | IP 56 |
Landstrom am Expeditionsfahrzeug
Beim Expeditions- oder Offroad-Fahrzeug mit Wohnkabine sitzt die CEE-Einspeisesteckdose außen an Kabine oder Aufbau. Die MP-16-10-Gerätestecker mit IP 56 brauchen nur ein Einbauloch von Ø 48 mm und 52 mm Einbautiefe; wer an jeder Säule mit Standard-Kabeln arbeiten will, nimmt einen CEE-Gerätestecker mit Deckel. Innen folgt eine Landanschlusseinheit mit FI/LS-Schutzschalter. Für Fahrzeuge mit Wohnaufbau gilt die DIN VDE 0100-721, für Boote die DIN EN ISO 13297.
Norm und Sicherheit
Nach DIN EN ISO 13297 braucht der 230-V-Landanschluss an Bord einen zweipoligen Leitungsschutz und einen Fehlerstromschutz mit 30 mA. Empfohlen ist eine Anzeige für Verpolung und unterbrochenen Schutzleiter. Diese Aufgaben übernimmt die Landanschlusseinheit; Stecker und Kabel sorgen für eine sichere, wasserdichte Verbindung bis dorthin. Ist die Leitung vom Gerätestecker zur Einheit länger als 3 m, gehört der Leitungsschutzschalter LAE 205 nahe an den Stecker.
Häufige Fragen. Kurz beantwortet.
Landanschluss-Stecker oder Landanschlusseinheit: was brauche ich?
Beides. Der Gerätestecker außen nimmt das Landstromkabel auf, die Landanschlusseinheit innen schützt das Bordnetz mit FI/LS-Schutzschalter 30 mA. Stecker, Kupplungsdosen und Kabel finden Sie in dieser Kategorie, die Schutztechnik bei den Landanschlusseinheiten. Ist die Leitung zwischen Stecker und Einheit länger als 3 m, kommt der Leitungsschutzschalter LAE 205 nahe an den Stecker.
Welches Landanschlusskabel brauche ich?
Das Kabel muss zum Gerätestecker an Bord und zur Stromstärke passen. Für 16 A gibt es fertige Kabel mit 3 x 2,5 mm² in 15 oder 25 m: MPC 2,5 für den Gerätestecker MP 16-10, MP-CEE für Standard-CEE-Gerätestecker. Für 25, 32 und 50 A gibt es die MPC-Kabel mit 4, 6 oder 10 mm² in 25 m.
Welche Einspeisesteckdose passt ans Expeditionsfahrzeug?
Außen an Wohnkabine oder Aufbau sitzt ein Einbau-Gerätestecker. Wer an jeder Säule mit Standard-CEE-Kabeln arbeiten will, nimmt den CEE-GSK mit Klappdeckel oder den CEE-GSS mit Schiebedeckel. Kompakter ist der Ratio MP 16-10 mit IP 56 und Einbauloch Ø 48 mm, dann mit Kabel MPC 2,5. Innen folgt eine Landanschlusseinheit mit FI/LS-Schutzschalter; für Fahrzeuge mit Wohnaufbau gilt die DIN VDE 0100-721.
Welche Stromstärke brauche ich am Landanschluss?
Die meisten Häfen in Europa bieten CEE-Steckdosen mit 16 A, größere Liegeplätze auch 32 A oder mehr. Die Größe des Einbausteckers richtet sich nach dem Steg und Ihrem Strombedarf. Im Sortiment gibt es Gerätestecker mit 16, 32 und 50 A; Landanschlusskabel und Kupplungsdose müssen zur gleichen Stromstärke passen.
Muss der Einbaustecker wasserdicht sein?
Ein Gerätestecker mit Schutzkappe oder Klappdeckel schützt die Kontakte, solange kein Kabel steckt. Je nach Einbauort genügt IP X4 gegen Spritzwasser. An Deck oder am Heck ist eine wasserdichte Ausführung wie der Landanschluss-Gerätestecker IP X7 CEE-GS wd oder ein Gerätestecker der Ratio-MP-Reihe im Edelstahlgehäuse sinnvoll.
Passen herkömmliche CEE-Kupplungen auf die Ratio-MP-Stecker?
Nein. Die Gerätestecker der Ratio-MP-Reihe sind auf ihre eigenen Kupplungsdosen MPS abgestimmt; herkömmliche CEE-Kupplungen passen dort nicht. Die passenden Landanschlusskabel gibt es konfektioniert mit angespritztem CEE-Stecker für die Stegsäule. Auf Standard-CEE-Gerätestecker passen dagegen die üblichen CEE-Kupplungsdosen ohne Adapter. Prüfen Sie deshalb vor dem Kauf, welches System an Bord verbaut ist.
Was muss hinter dem Landanschluss-Stecker an Bord installiert sein?
Nach DIN EN ISO 13297 braucht der Landanschluss an Bord einen zweipoligen Leitungsschutz und einen Fehlerstromschutz mit 30 mA, in der Regel als FI/LS-Schutzschalter (RCBo) in einer Landanschlusseinheit. Empfohlen ist außerdem eine Anzeige für Verpolung und unterbrochenen Schutzleiter. Im Expeditionsfahrzeug mit Wohnaufbau gilt die DIN VDE 0100-721. Passende Einheiten finden Sie bei den Landanschlusseinheiten.
