DC-Sicherungsverteiler – Stromverteilung und Absicherung für Boote, Yachten & Fahrzeuge

Ein DC-Sicherungsverteiler verteilt den Strom aus der Batterie auf einzelne Stromkreise und sichert jede Leitung passend zu ihrem Querschnitt ab – übersichtlich, platzsparend und mit weniger Kabelverbindungen als Einzelsicherungen. In dieser Kategorie finden Sie Sicherungshalter und -verteiler von Blue Sea Systems, Mastervolt und philippi, Schutzschalter von E-T-A und Blue Sea sowie Halter für Bolzensicherungen – für Ströme von 1 A bis 200 A.

Kurz erklärt: Jede Leitung im Bordnetz braucht eine Sicherung, die zu ihrem Querschnitt passt. Ein Sicherungsverteiler fasst diese Sicherungen an einer Stelle zusammen. Welcher Querschnitt und welche Sicherung zu Ihrem Stromkreis passen, berechnet der Kabelkonfigurator.

Das Sortiment im Überblick

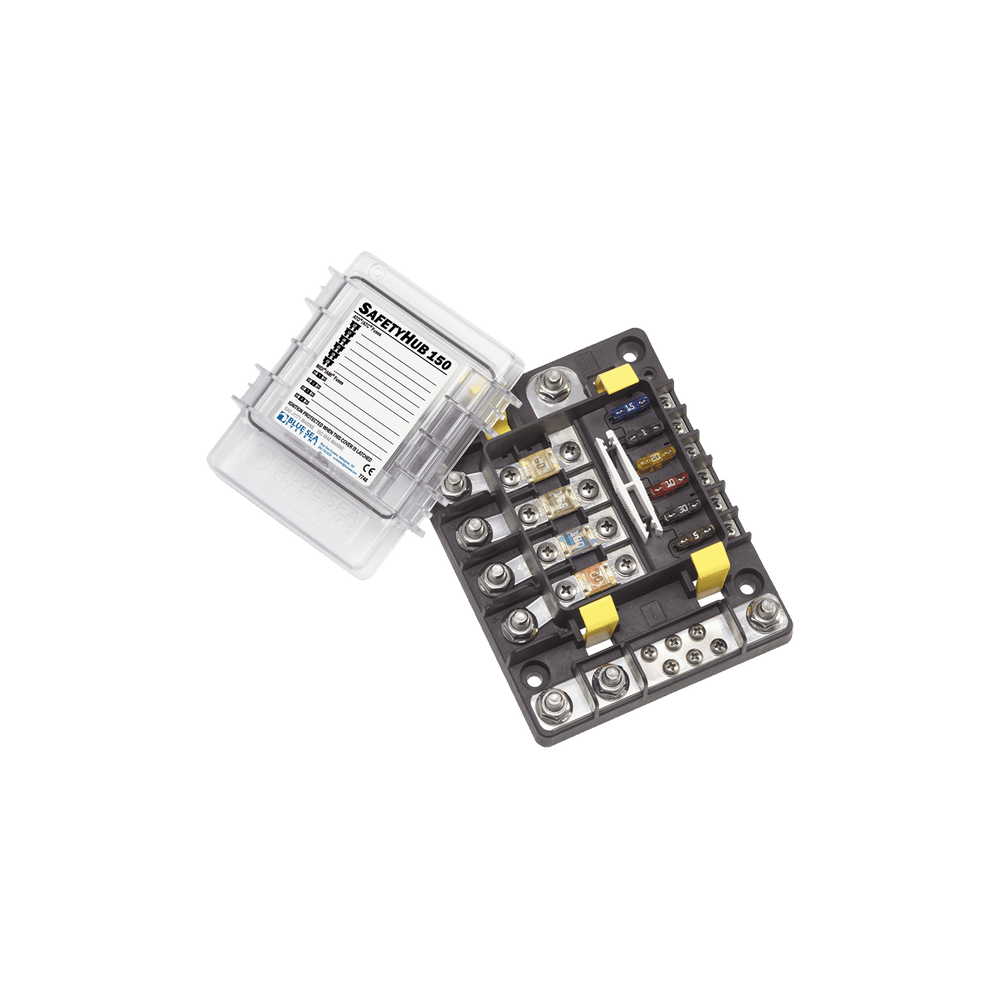

SafetyHub 100 und SafetyHub 150 (Blue Sea Systems)

Kompakte DC-Verteiler für Ströme von 1 bis 200 A, als Haupt- oder Unterverteilung. Der SafetyHub 150 hat 4 MIDI-Sicherungsplätze (30–200 A) für hohe Lasten wie Schalttafel oder Ankerwinde und 6 Plätze für Flachstecksicherungen (1–30 A). Zündgeschützt für Boote mit Benzinmotor, Schutzart IP 66.

Sicherungshalter für Flachstecksicherungen

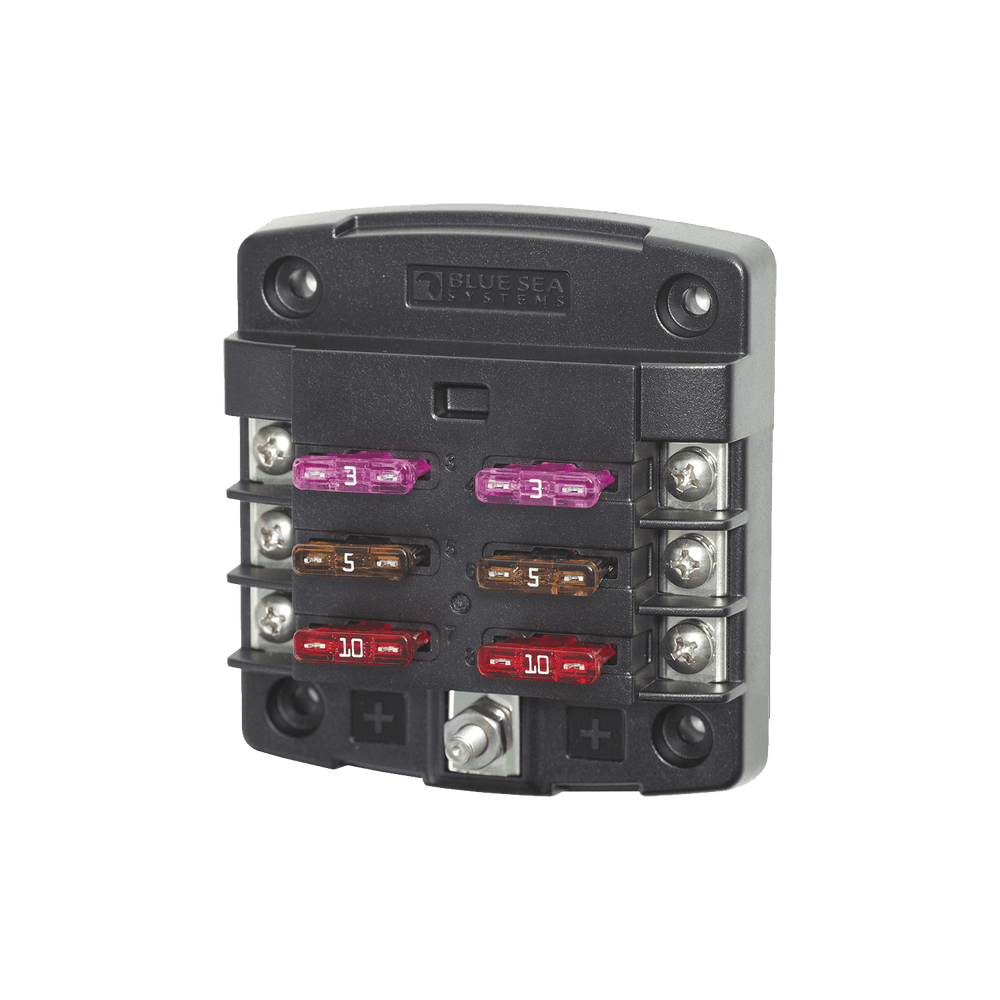

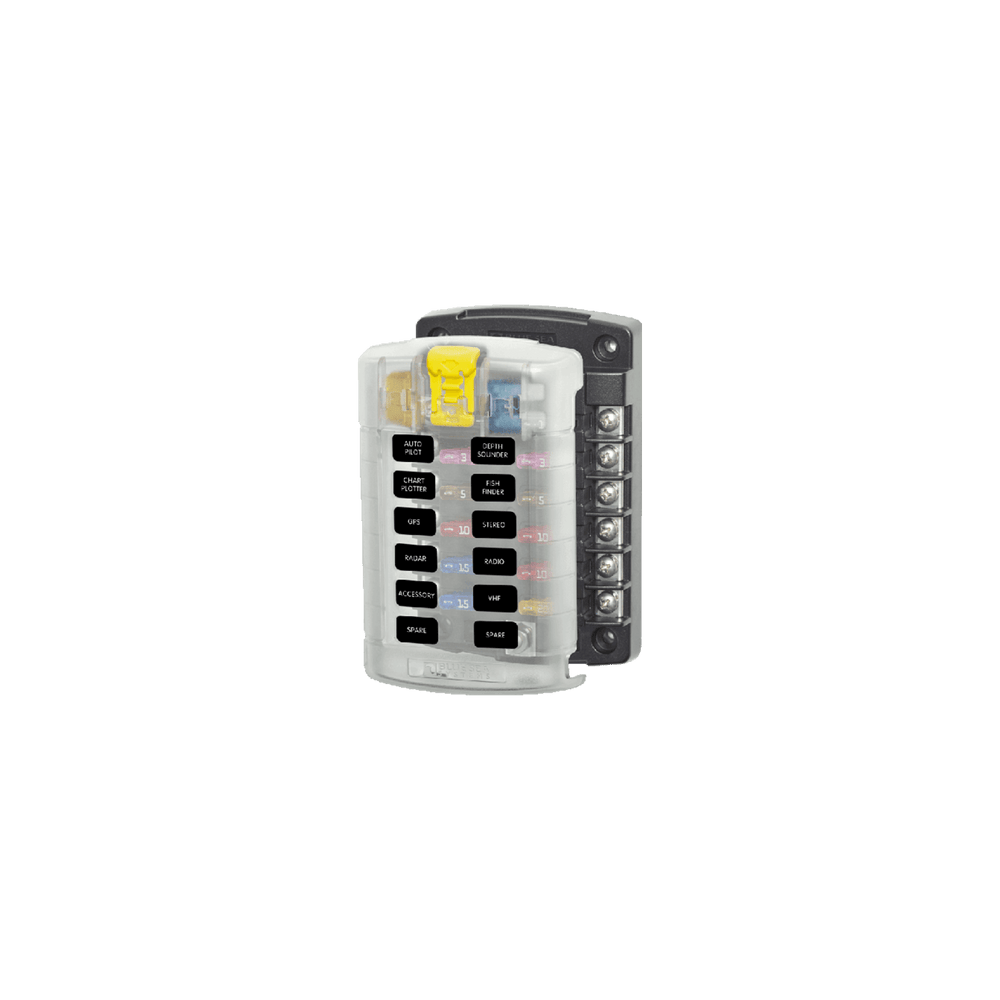

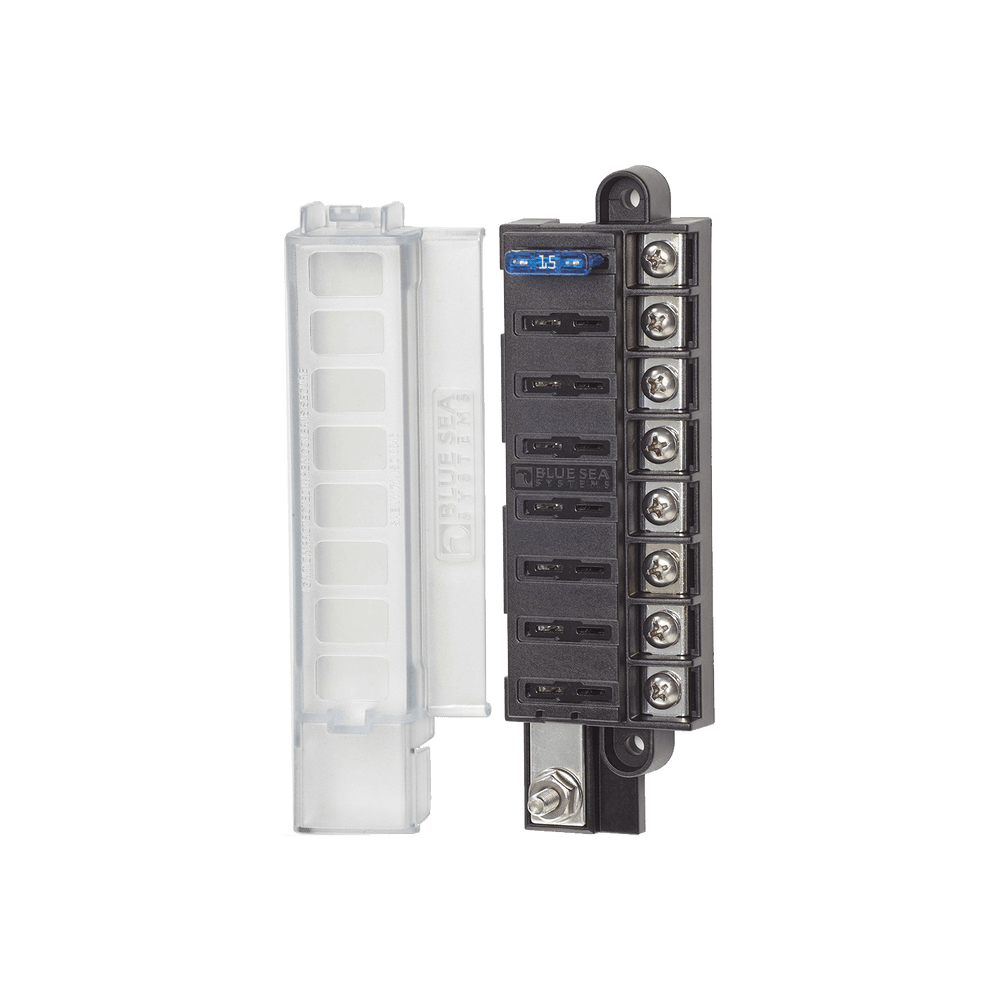

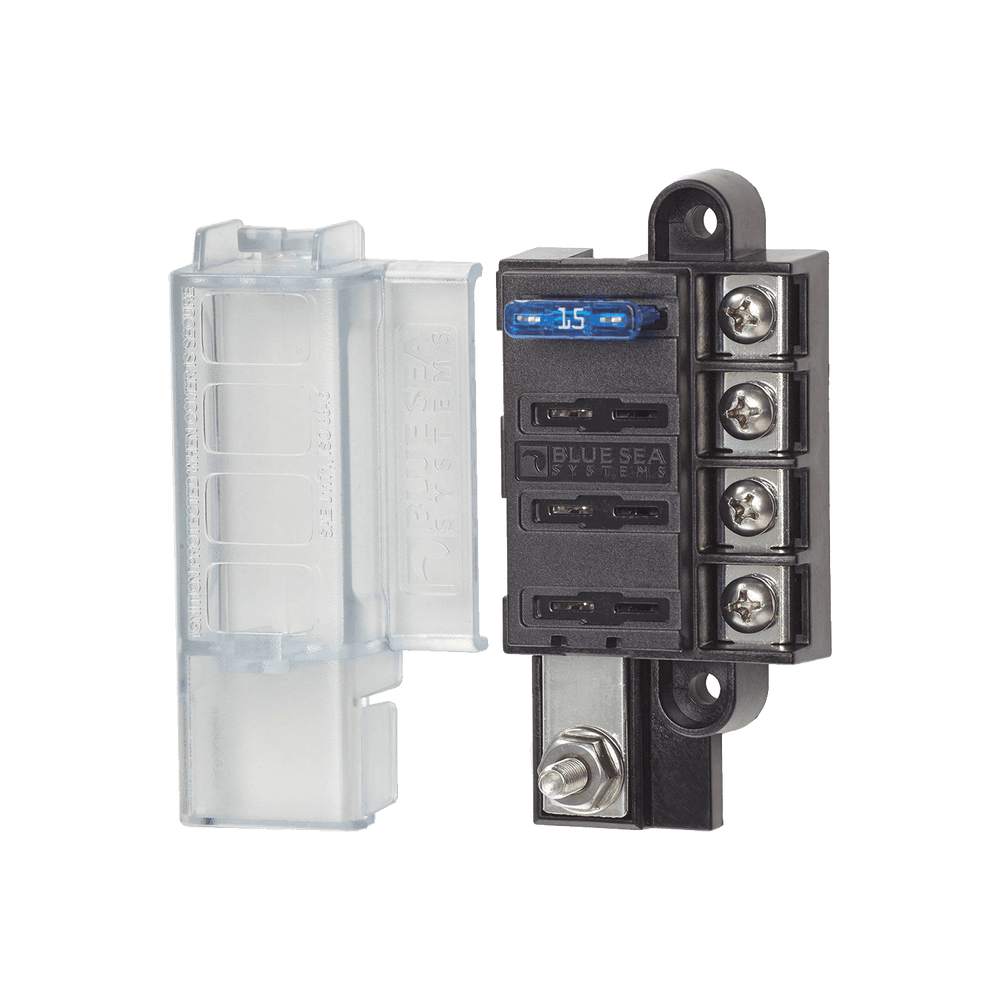

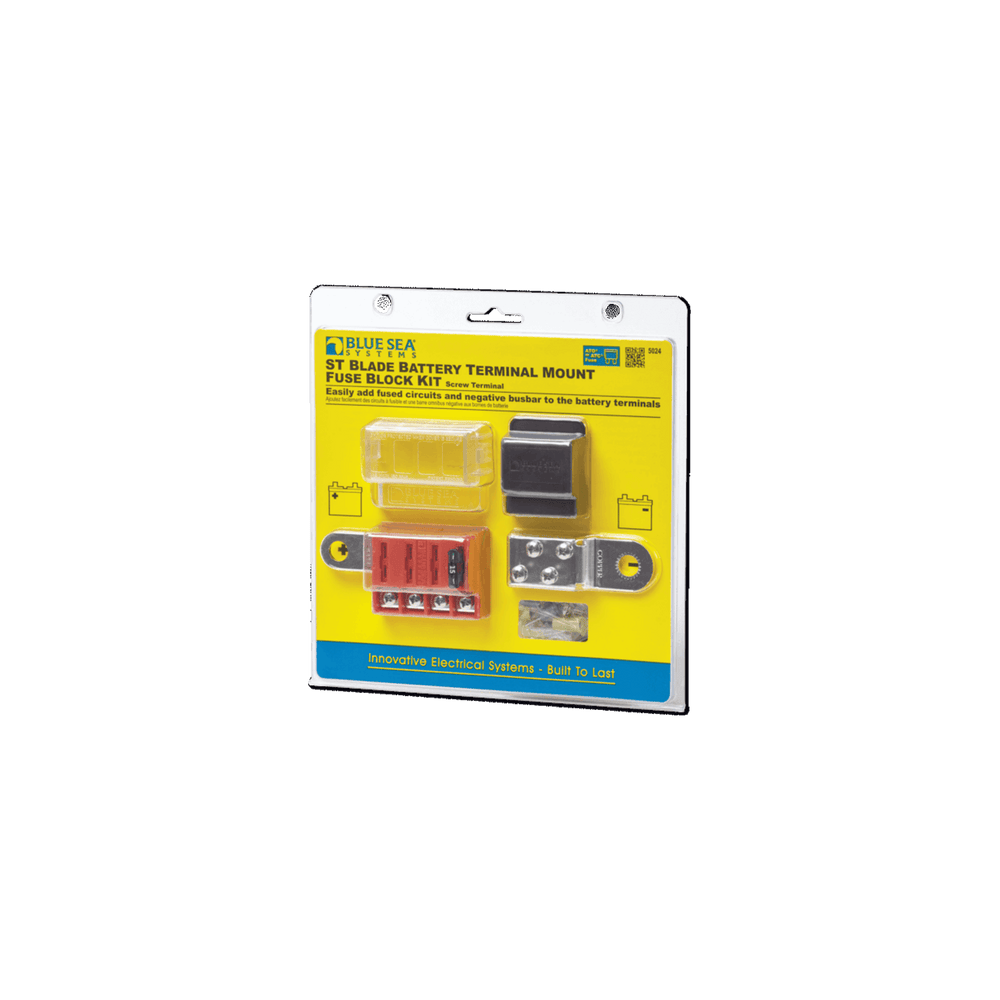

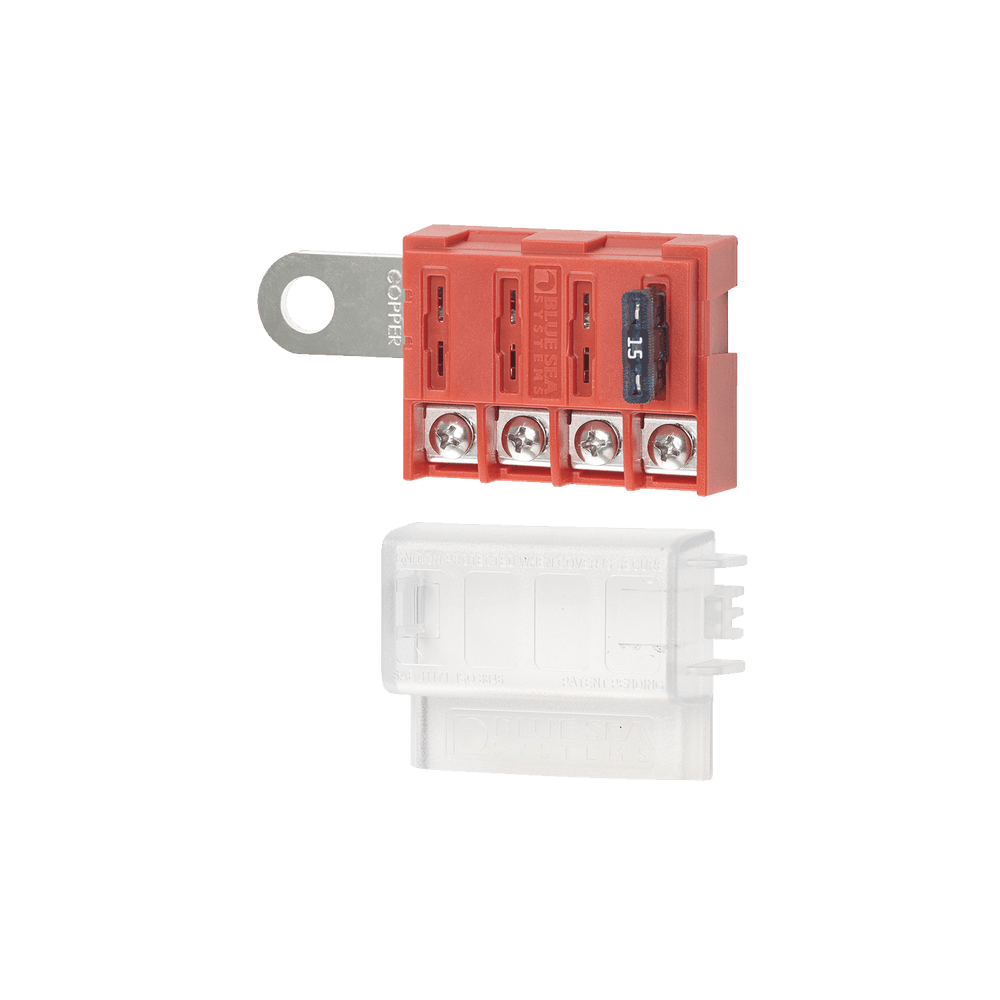

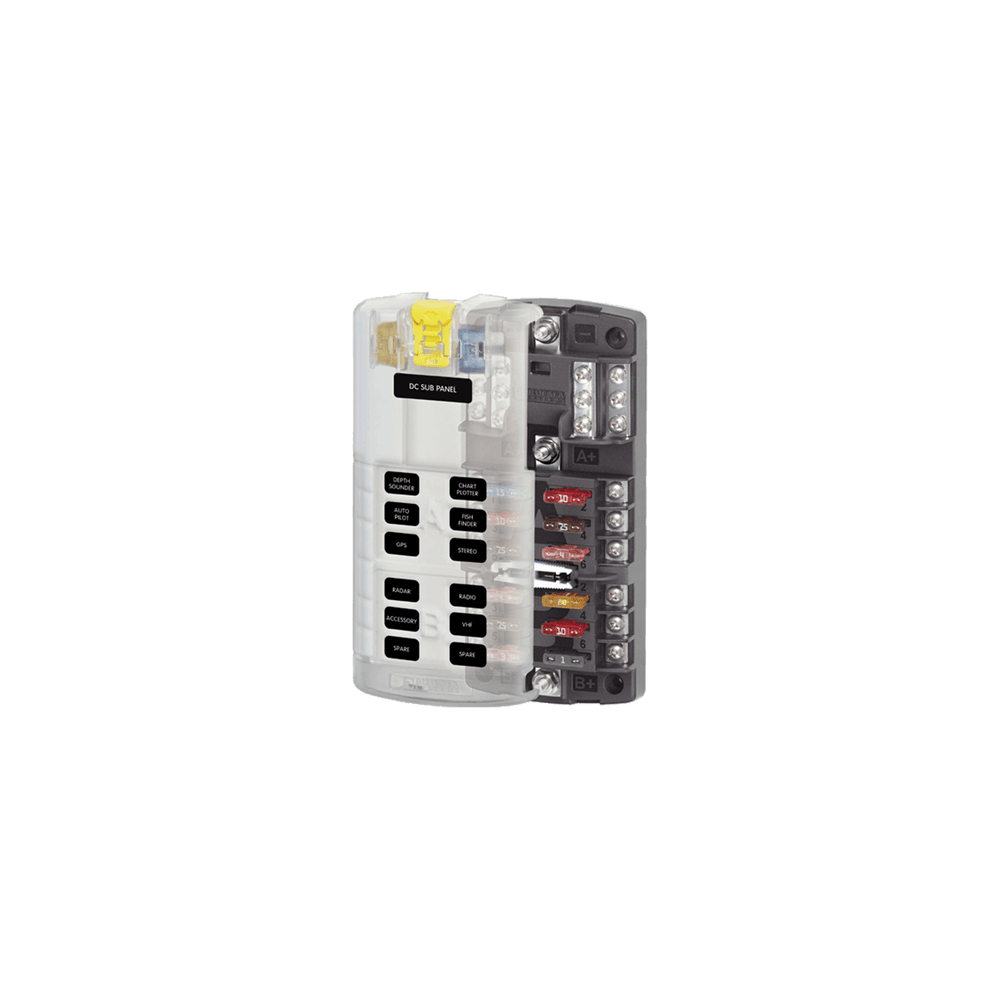

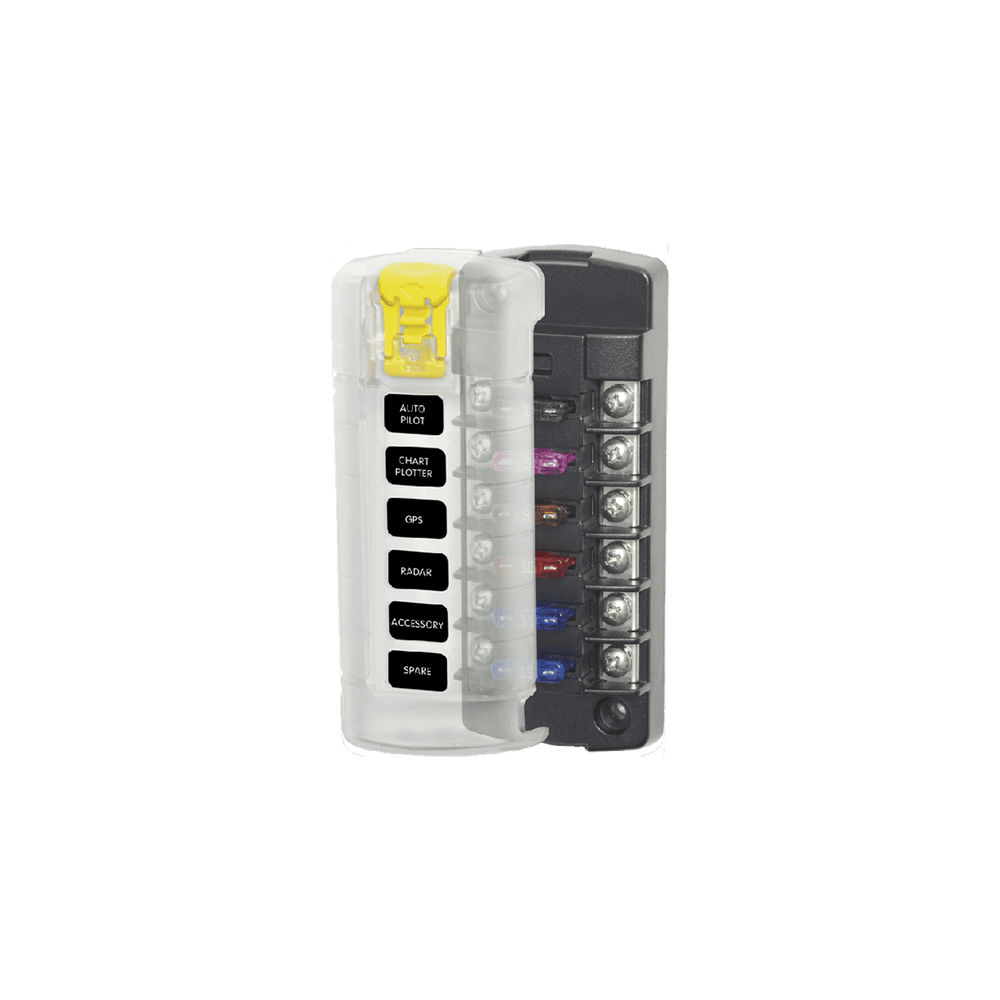

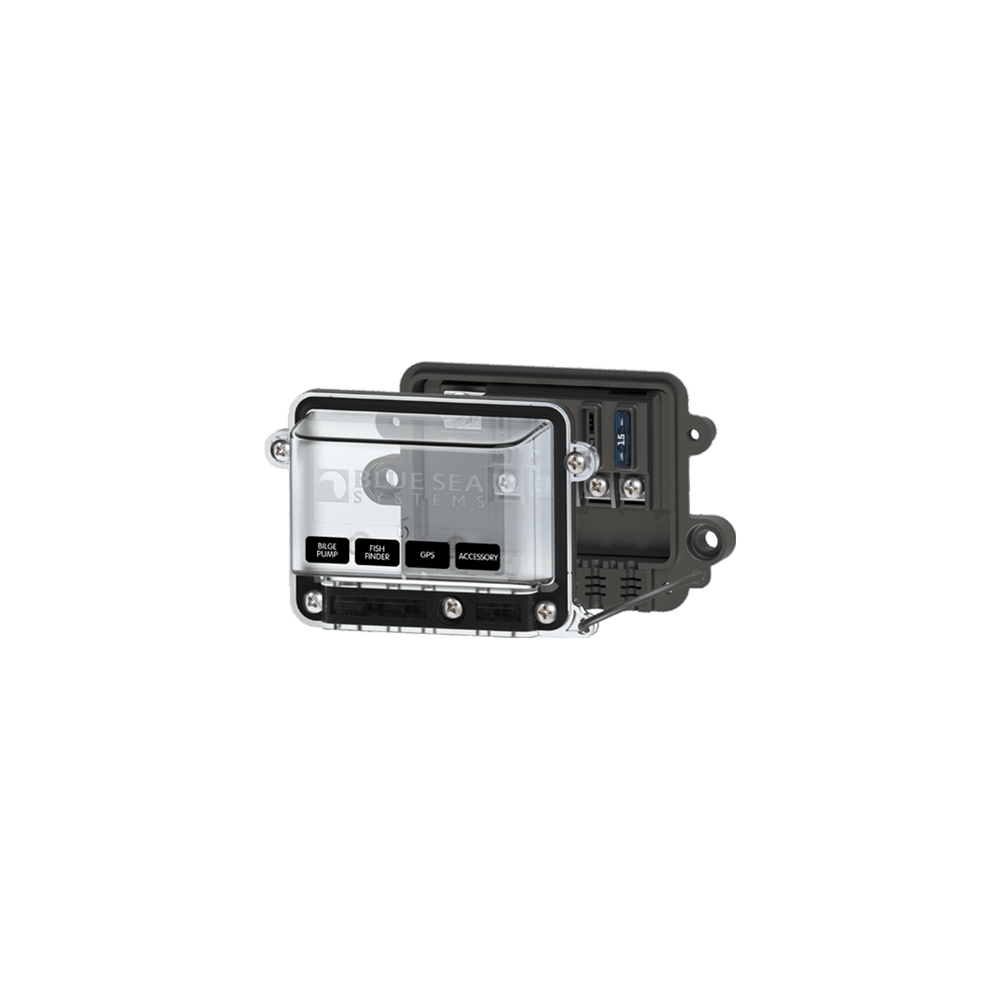

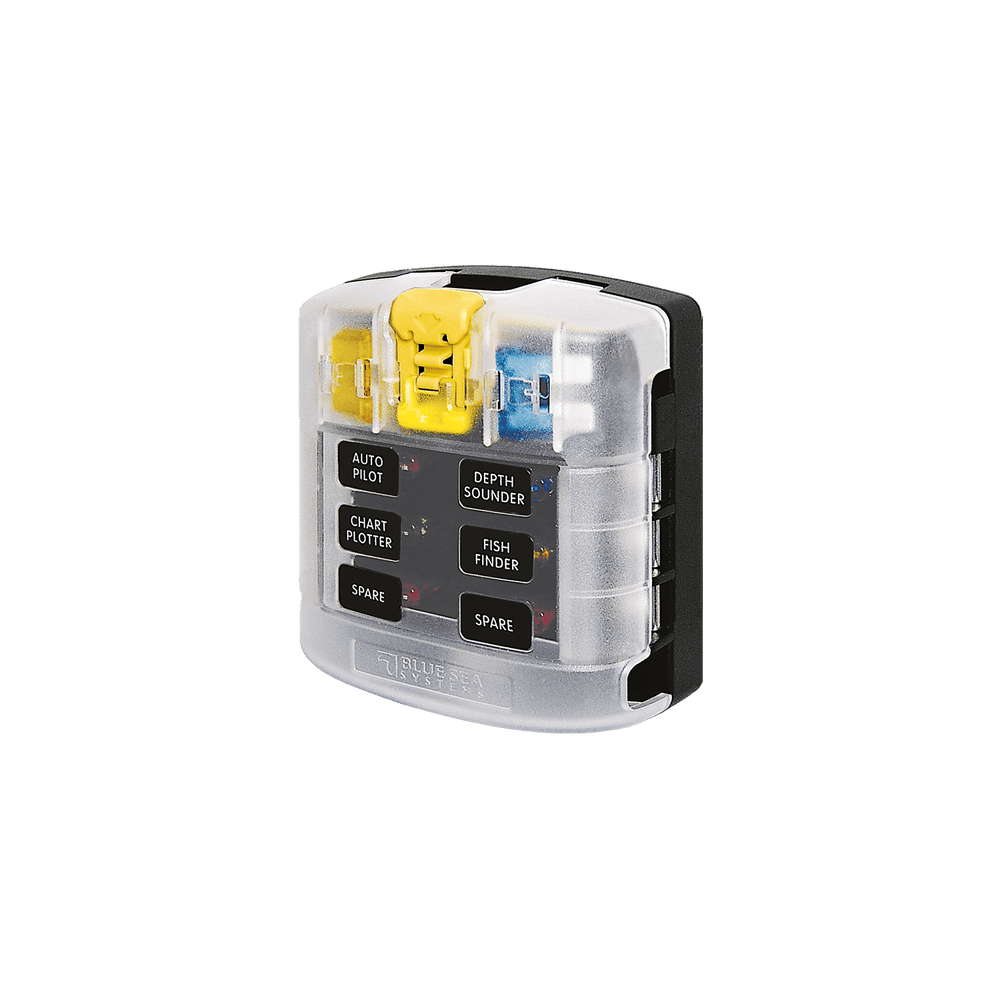

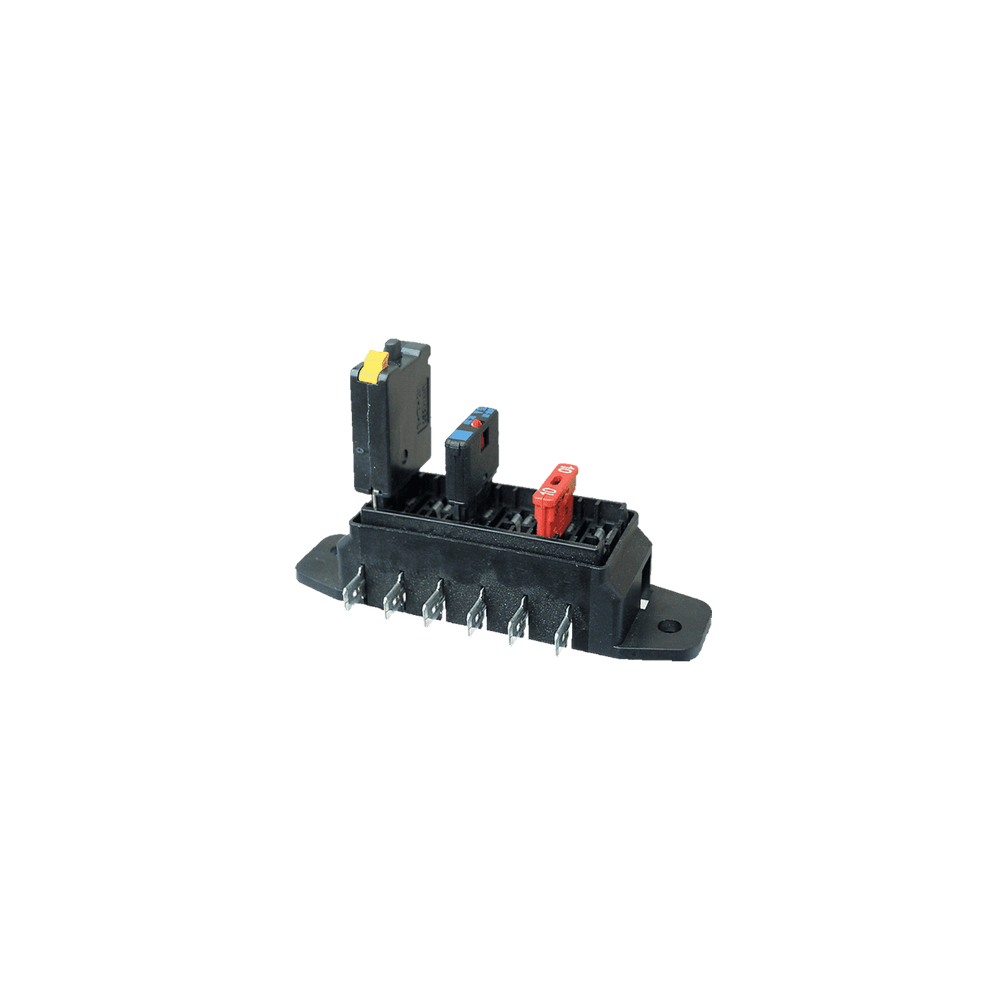

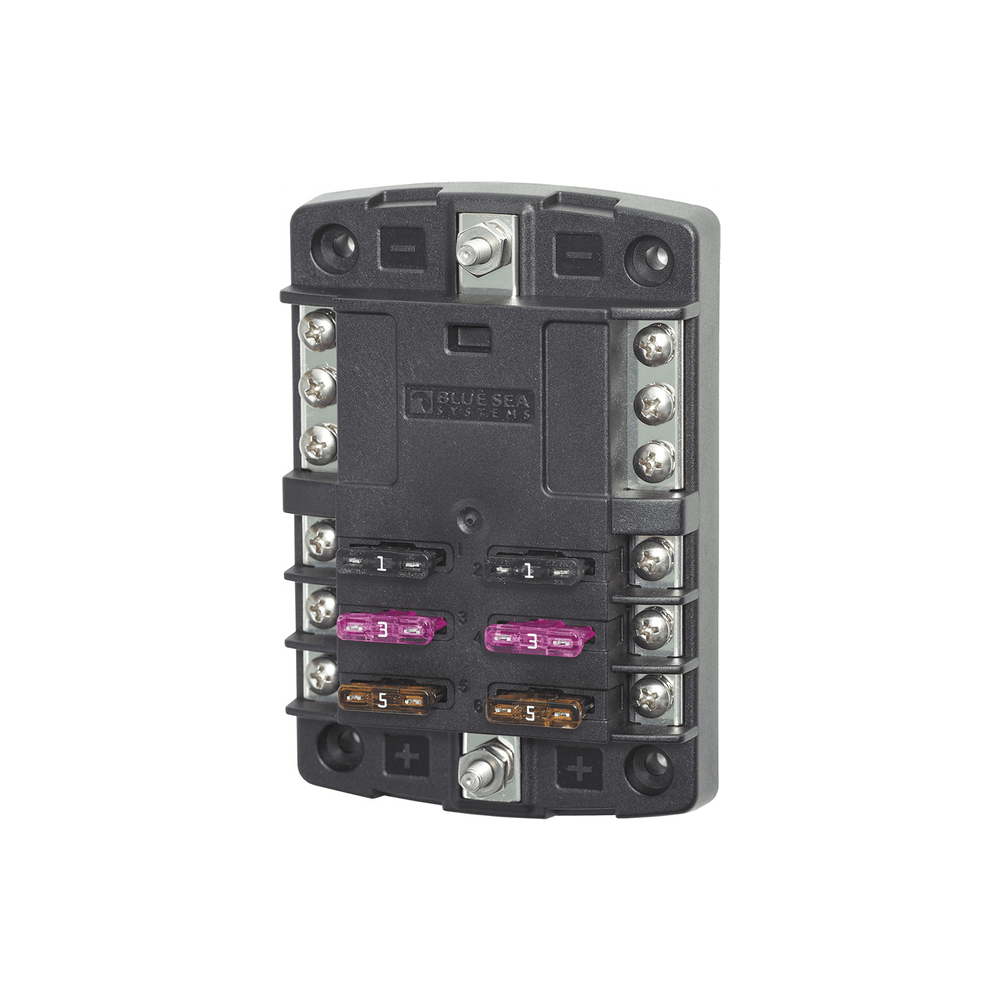

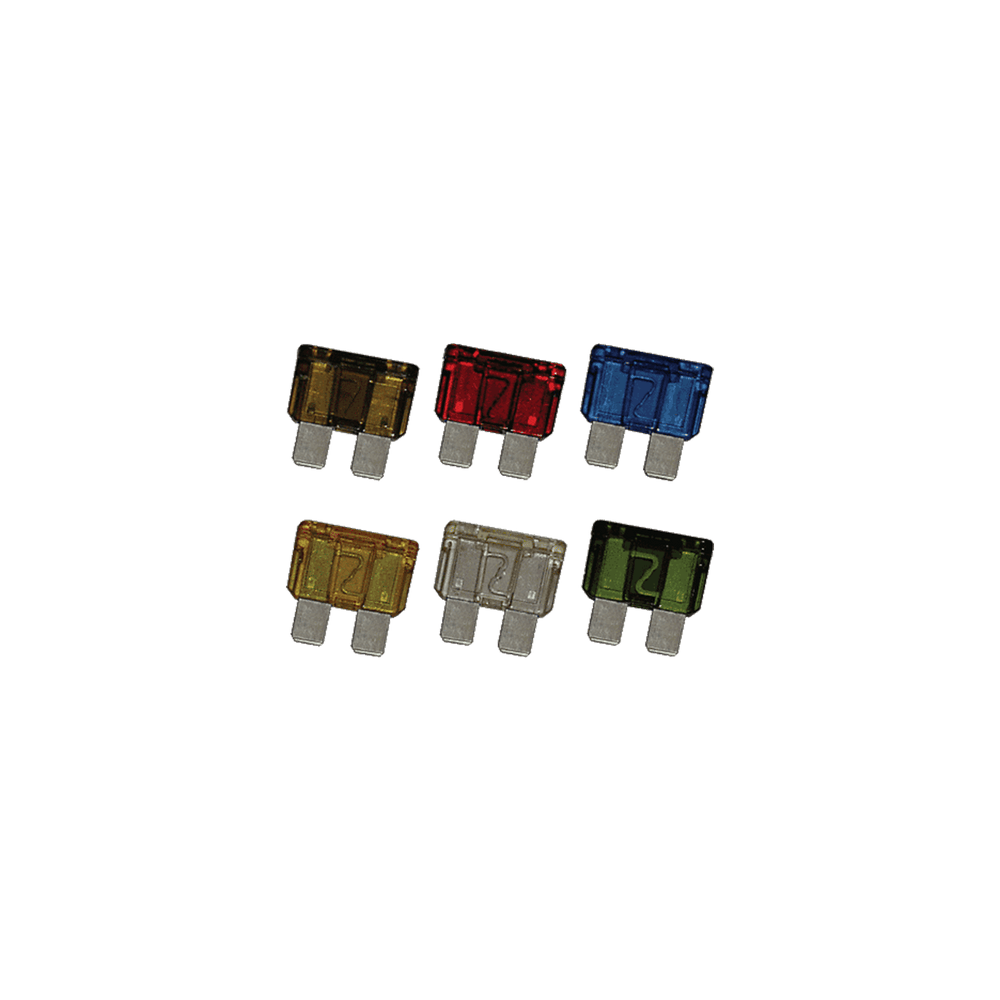

Halter für 4, 6, 8, 2 × 6 und 12 Stromkreise, auch in IP-66-Ausführung und mit zusätzlichen Minusanschlüssen (ASM 6 / ASM 12), dazu Halter für die direkte Montage am Batteriepol, die Flachstecksicherungshalter ASH 6 / ASH 8 und das Flachsicherungsset FSS.

Bolzensicherungen und Sicherungsblock

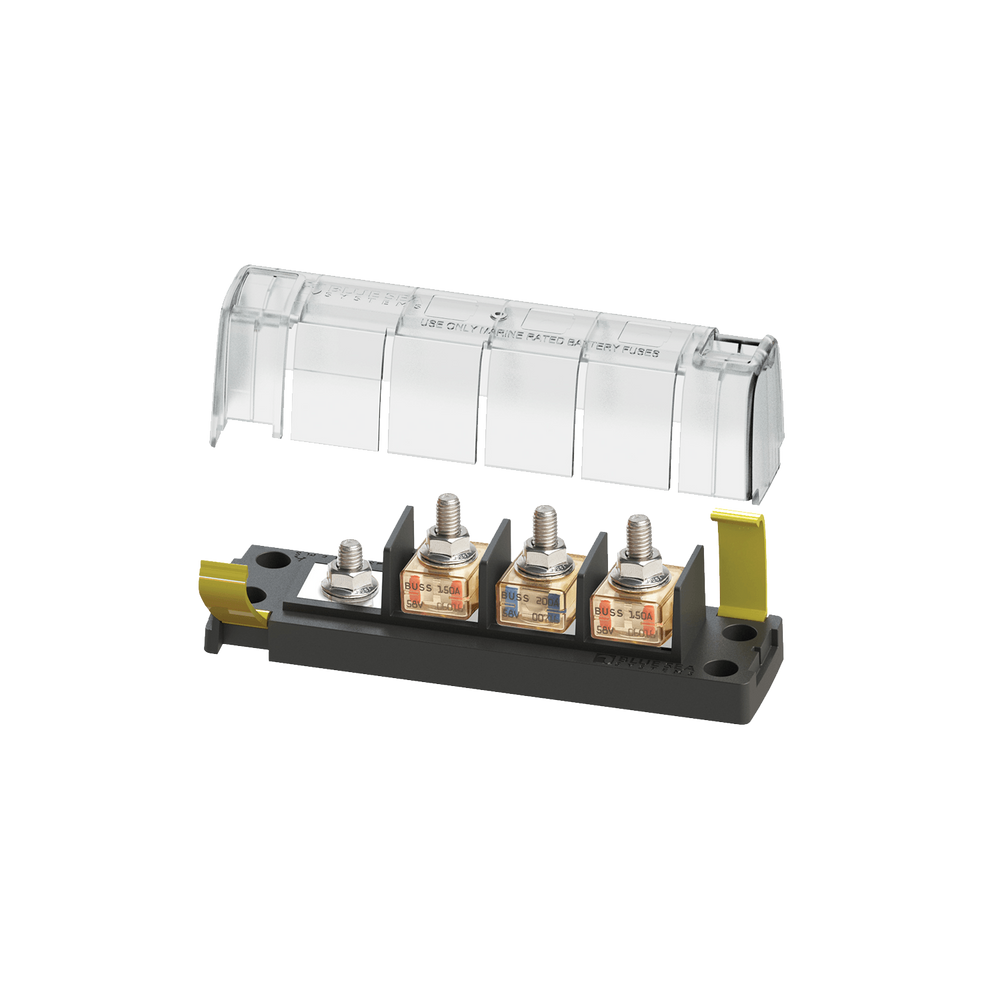

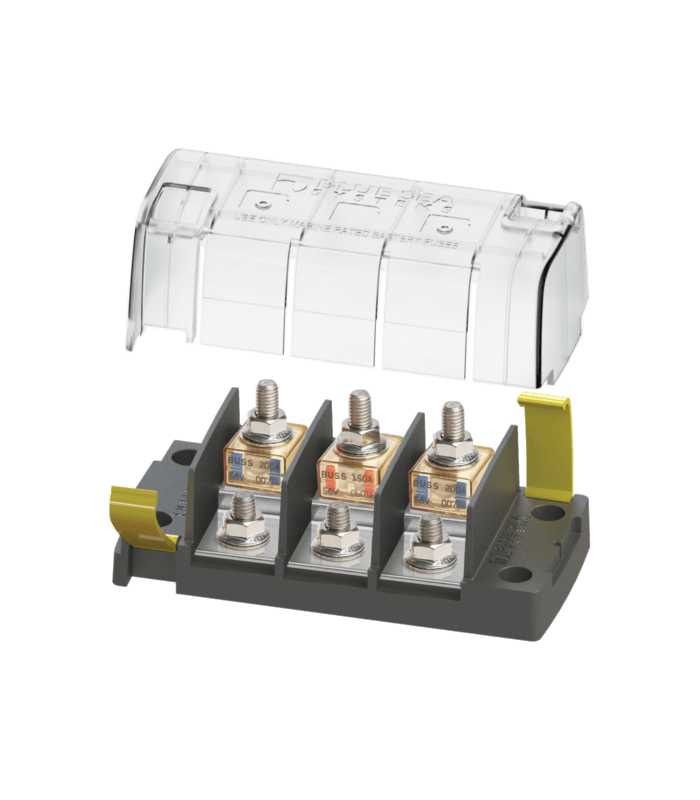

3-fach-Halter für Bolzensicherungen (BS 5194, BS 5196) und der Sicherungsblock ESF 5 für höhere Ströme.

Schutzschalter statt Sicherung

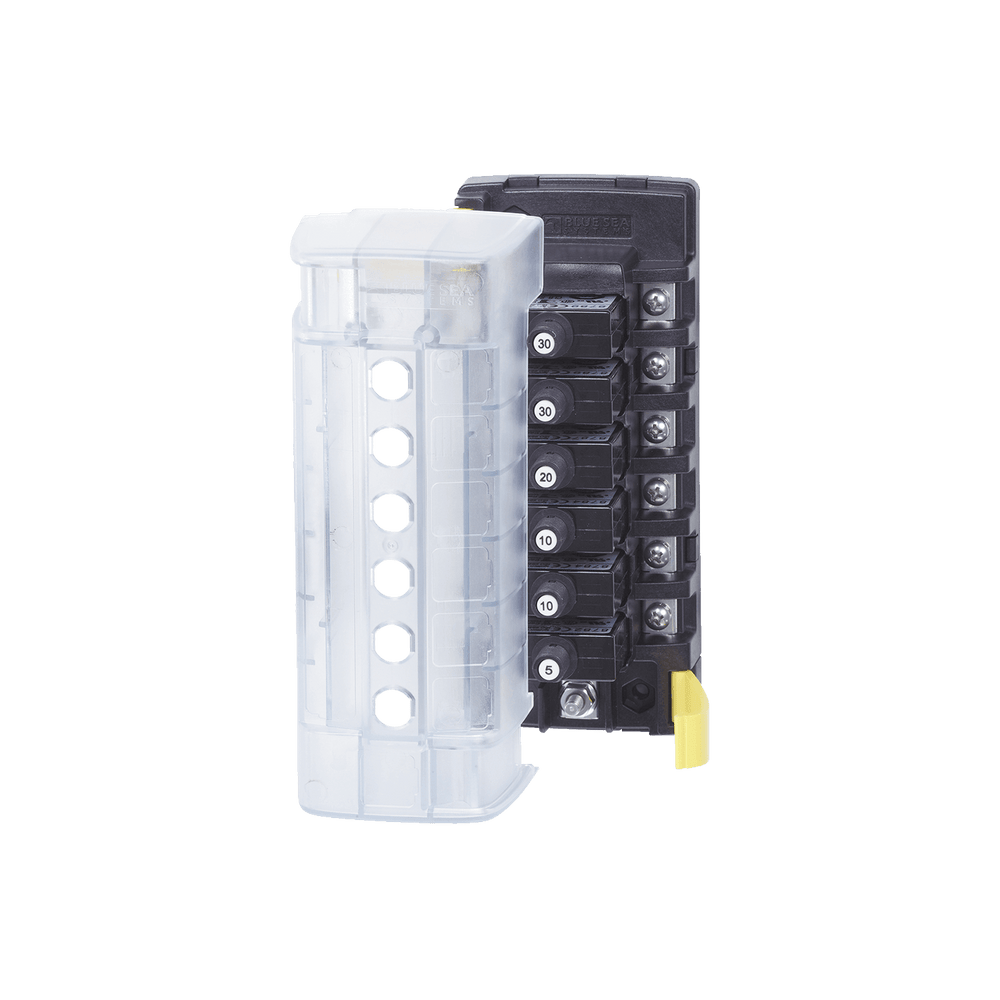

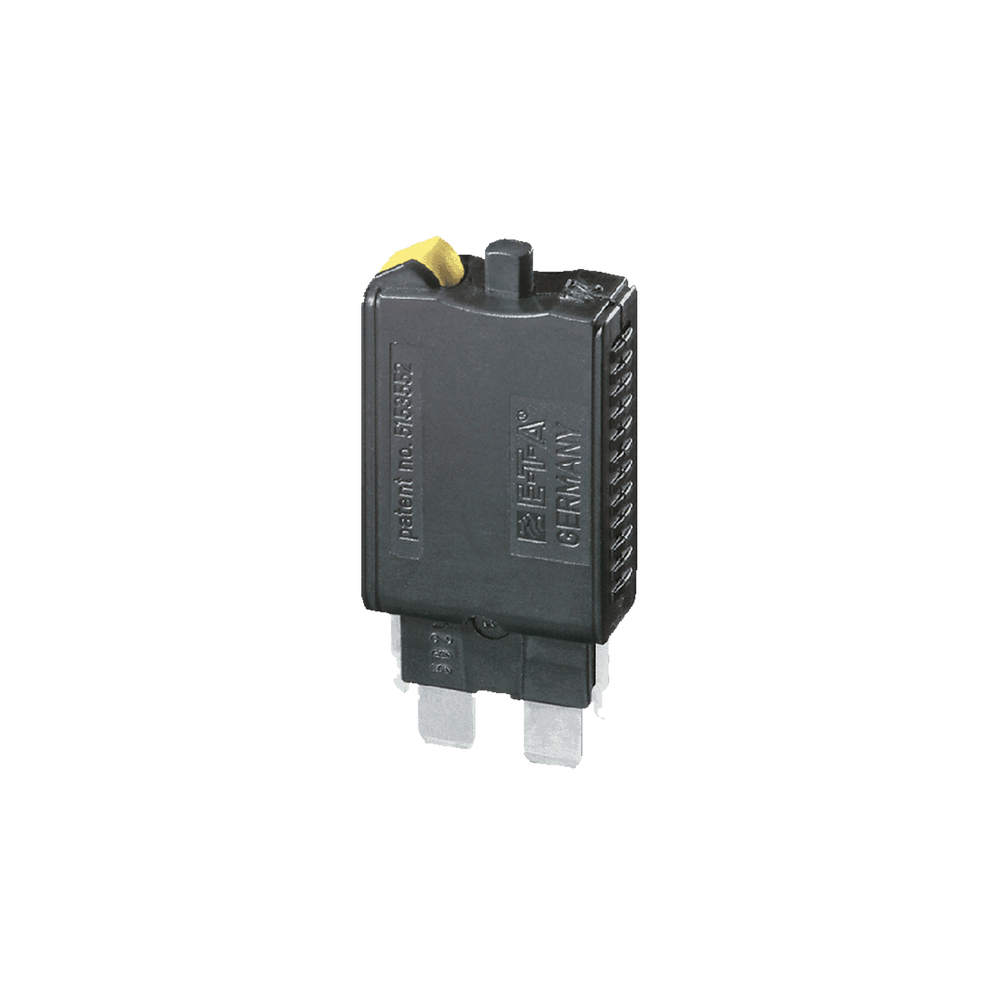

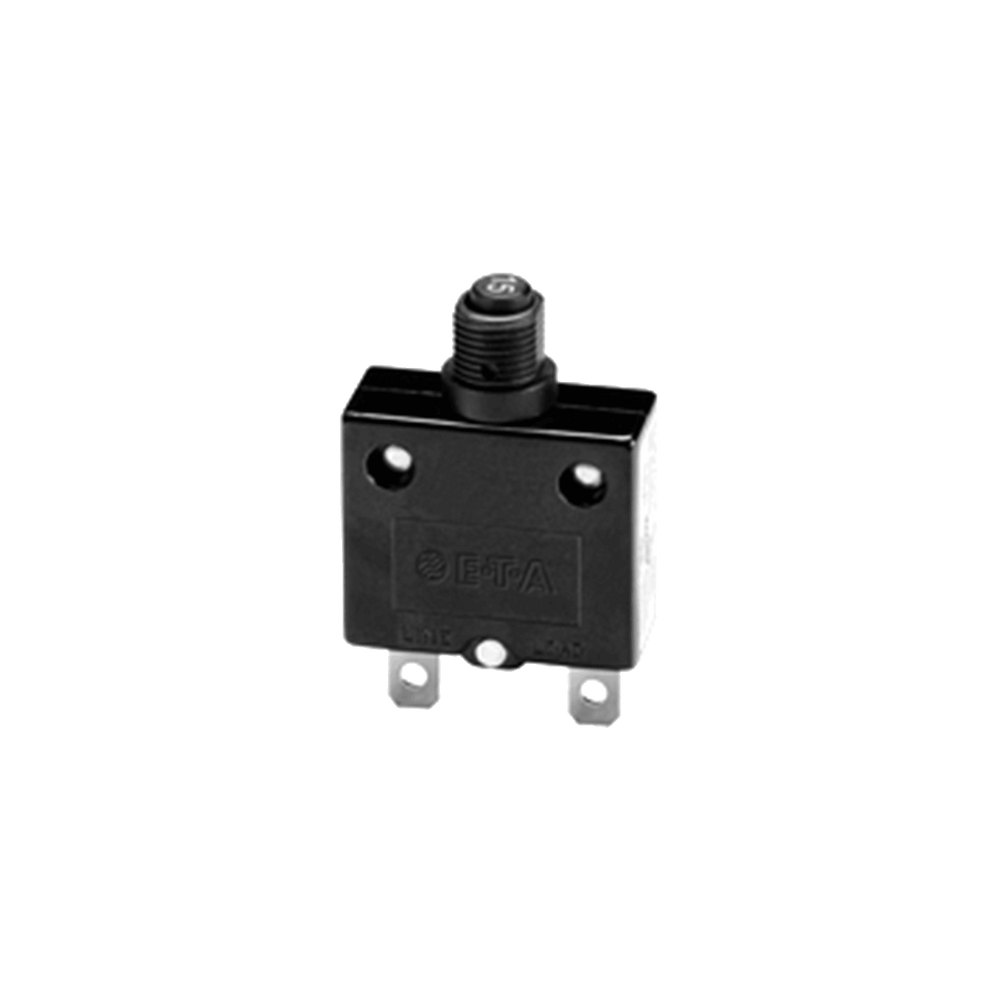

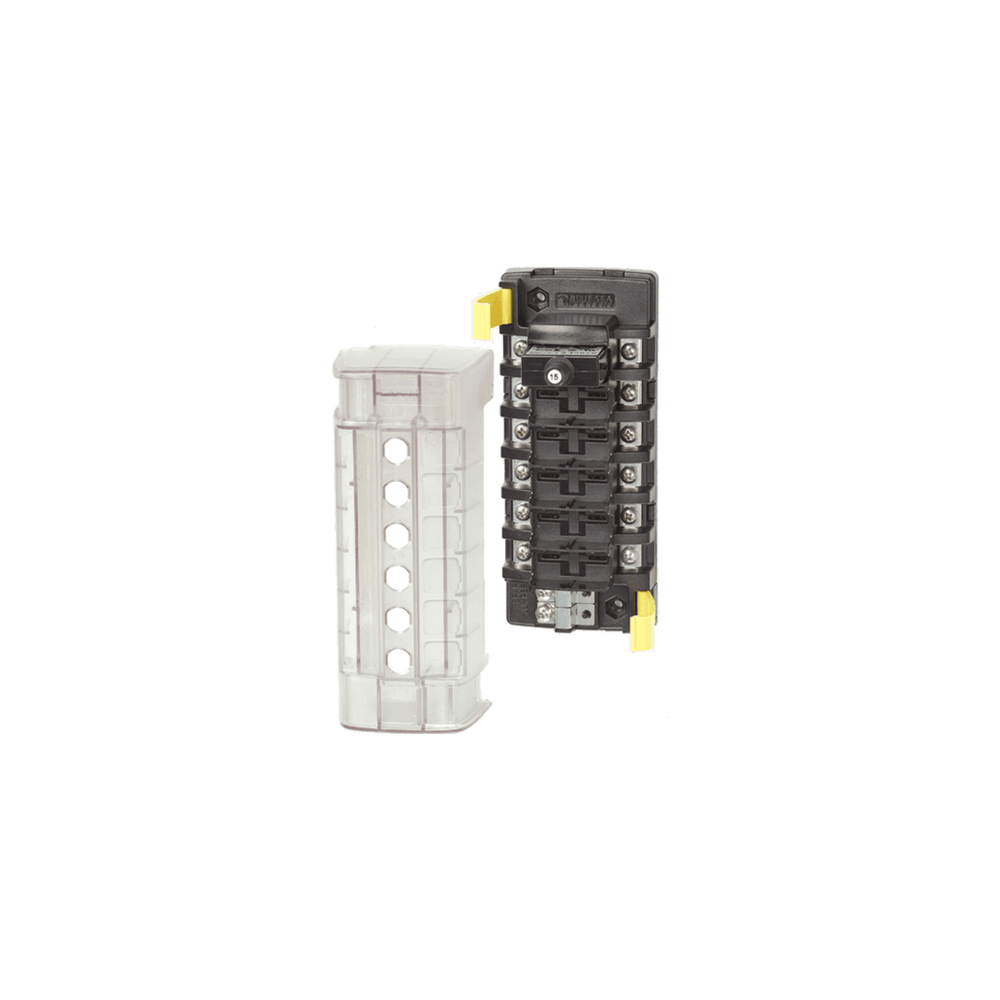

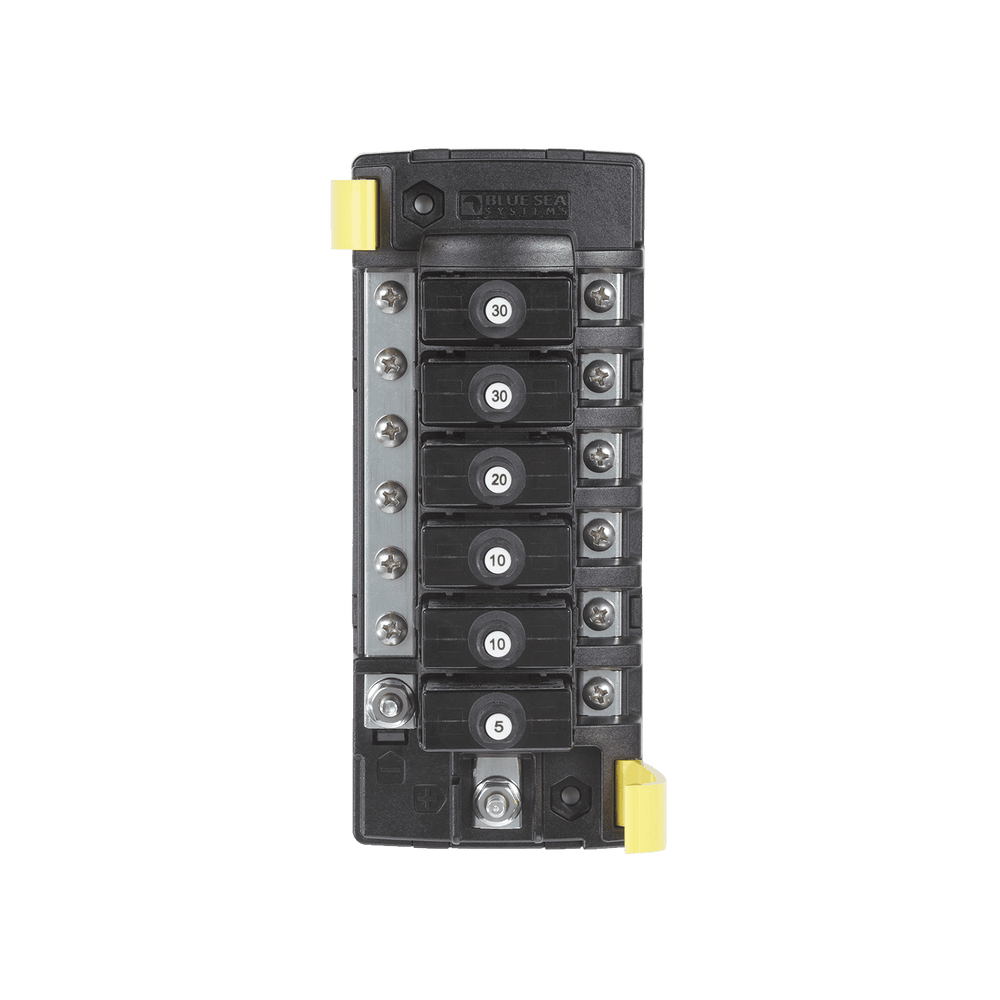

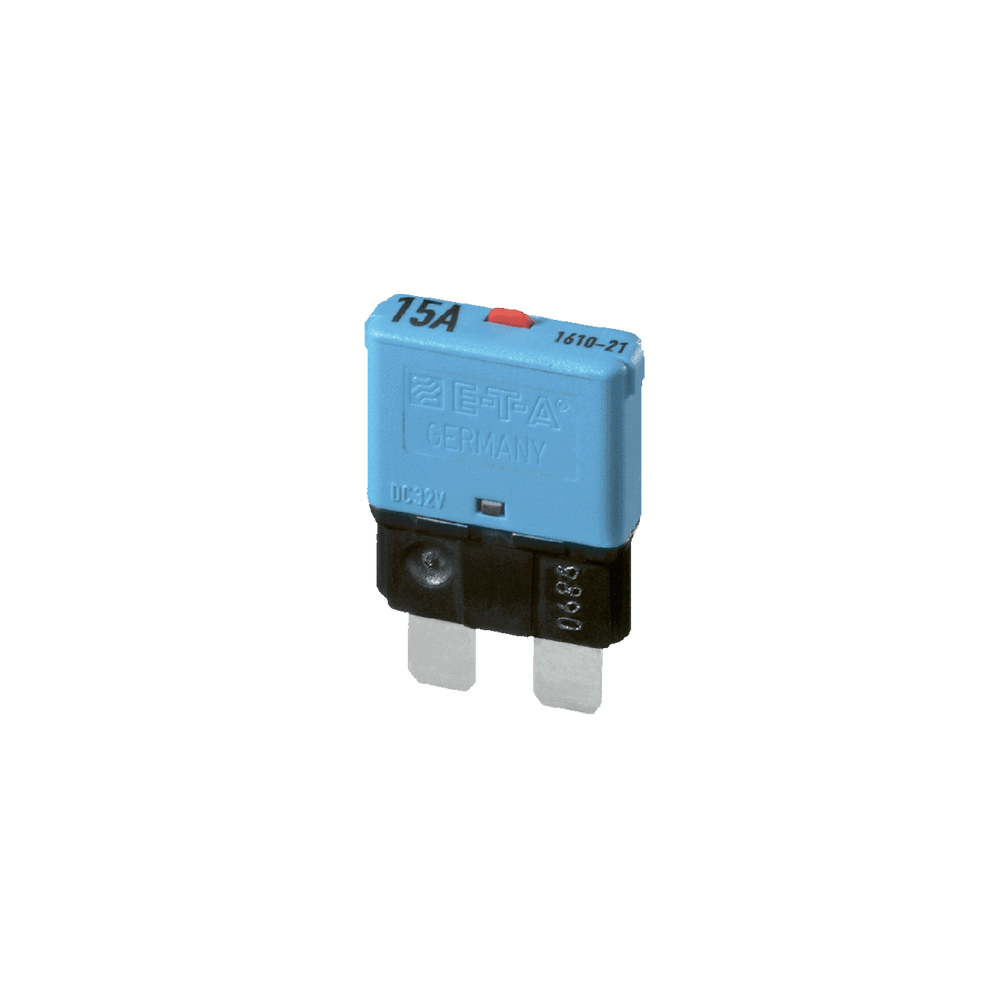

Die Schutzschalter der Reihe CLB bis 100 A mit passenden Mehrfachverteilern und die Überstromschutzschalter E-T-A 1610-21 und 1170-01 lassen sich nach dem Auslösen zurücksetzen, statt ersetzt zu werden.

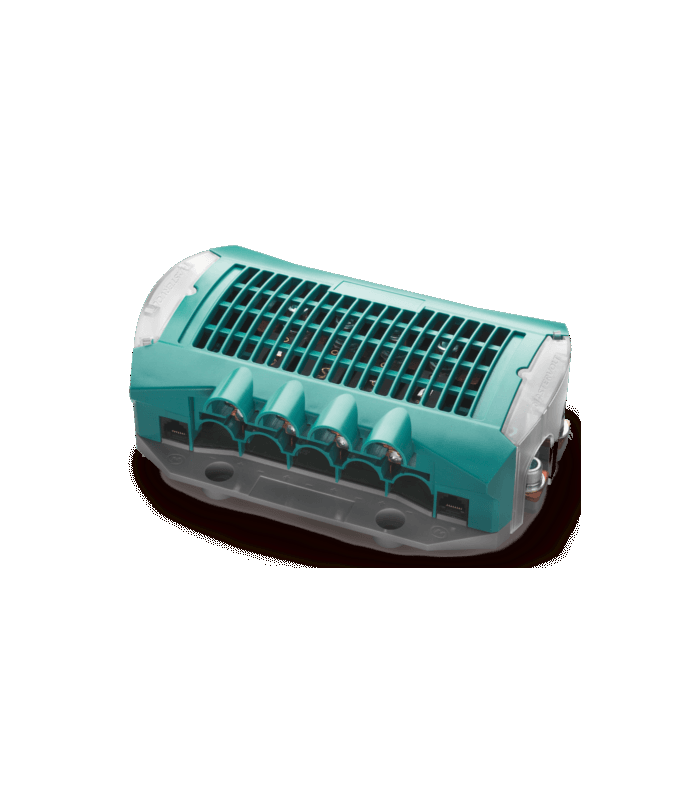

DC Distribution 500 (Mastervolt)

Verteilsystem für größere Anlagen mit hohem Strombedarf.

Haupt- oder Unterverteilung

Sicherungsverteiler eignen sich als Hauptverteilung kleinerer Anlagen ebenso wie als Unterverteilung, etwa für Navigationsecke, Pantry oder Aufbau. Bei weit verteilten Verbrauchern oder mehreren Batteriebanken ist oft eine Kombination aus Sammelschienen und Einzelsicherungshaltern sinnvoller. Wie Sie die Hauptsicherung an der Batterie richtig setzen, erklärt der Akademie-Beitrag Hauptsicherung an der Batterie.

Häufig gestellte Fragen zu DC-Sicherungsverteilern

Darf der SafetyHub in Booten mit Benzinmotor eingebaut werden?

Ja, der SafetyHub ist zündgeschützt ausgeführt und darf deshalb auch in Booten mit Benzinmotor eingebaut werden, wo im Motor- und Tankbereich explosionsfähige Dämpfe entstehen können. Zusätzlich ist er nach IP 66 gegen Staub und Strahlwasser geschützt. Für andere Verteiler gilt: Zündschutz ist nur gegeben, wenn er auf der Produktseite ausdrücklich angegeben ist.

Wie groß muss die Sicherung für einen Stromkreis sein?

Die Größe jeder Sicherung richtet sich nach dem Querschnitt der Leitung, die sie schützt, nicht nach der Leistung des Verbrauchers. Eine zu große Sicherung schützt die Leitung nicht mehr, eine zu kleine löst schon im Normalbetrieb aus. Den passenden Wert zu Strom, Leitungslänge und Spannung ermittelt der Kabelkonfigurator.

Flachstecksicherung, MIDI-Sicherung oder Schutzschalter?

Flachstecksicherungen (ATO/ATC) eignen sich für Verbraucher bis etwa 30 A und sitzen in Sicherungshaltern mit mehreren Plätzen. Für höhere Ströme bis 200 A kommen MIDI-Sicherungen zum Einsatz, etwa im SafetyHub. Schutzschalter wie die CLB-Reihe oder die E-T-A-Überstromschutzschalter lassen sich nach dem Auslösen zurücksetzen statt ausgetauscht zu werden.

Sind die Sicherungsverteiler für 12 V und 24 V geeignet?

Ja, die Sicherungsverteiler sind für 12-V- und 24-V-Bordnetze ausgelegt. Für 48-V-Anlagen prüfen Sie bitte die zulässige Spannung des jeweiligen Halters und der Sicherungen auf der Produktseite, denn nicht jede Flachstecksicherung ist für höhere Gleichspannungen zugelassen. Bei Unsicherheit beraten wir Sie gern.

Sicherungsverteiler oder Sammelschiene mit Einzelsicherungen?

Bei vielen Verbrauchern auf engem Raum ist ein Sicherungsverteiler übersichtlicher und spart Kabelverbindungen. Sind Verbraucher weit verteilt oder gibt es mehrere Batteriebanken, ist oft eine Kombination aus Sammelschienen und Einzelsicherungshaltern sinnvoller. In jedem Fall gehört die Hauptsicherung so nah wie möglich an die Batterie.
