AC Quellenumschalter

Umschalteinheiten für Landstrom, Generator und Wechselrichter

Hat ein Bordnetz mehrere 230-V-Quellen wie Landstrom, Generator und Wechselrichter, braucht es eine Umschalteinheit. Sie verhindert, dass zwei Quellen gleichzeitig einspeisen, und trennt sie allpolig voneinander – zum Schutz von Personen, Verbrauchern und Anlage. Im Sortiment sind die automatischen Umschalteinheiten der philippi-LAU-Serie, die automatische Bug-Heck-Umschaltung LAE 241 sowie manuelle Umschalter und Nockenschalter.

Kurz erklärt: Automatische Umschalter wählen die verfügbare Quelle selbst und schalten einen Generator erst zu, wenn er seine Nennspannung stabil erreicht hat. Manuelle Nockenschalter sind einfacher, die Quelle wird dort von Hand gewählt.

Das Sortiment

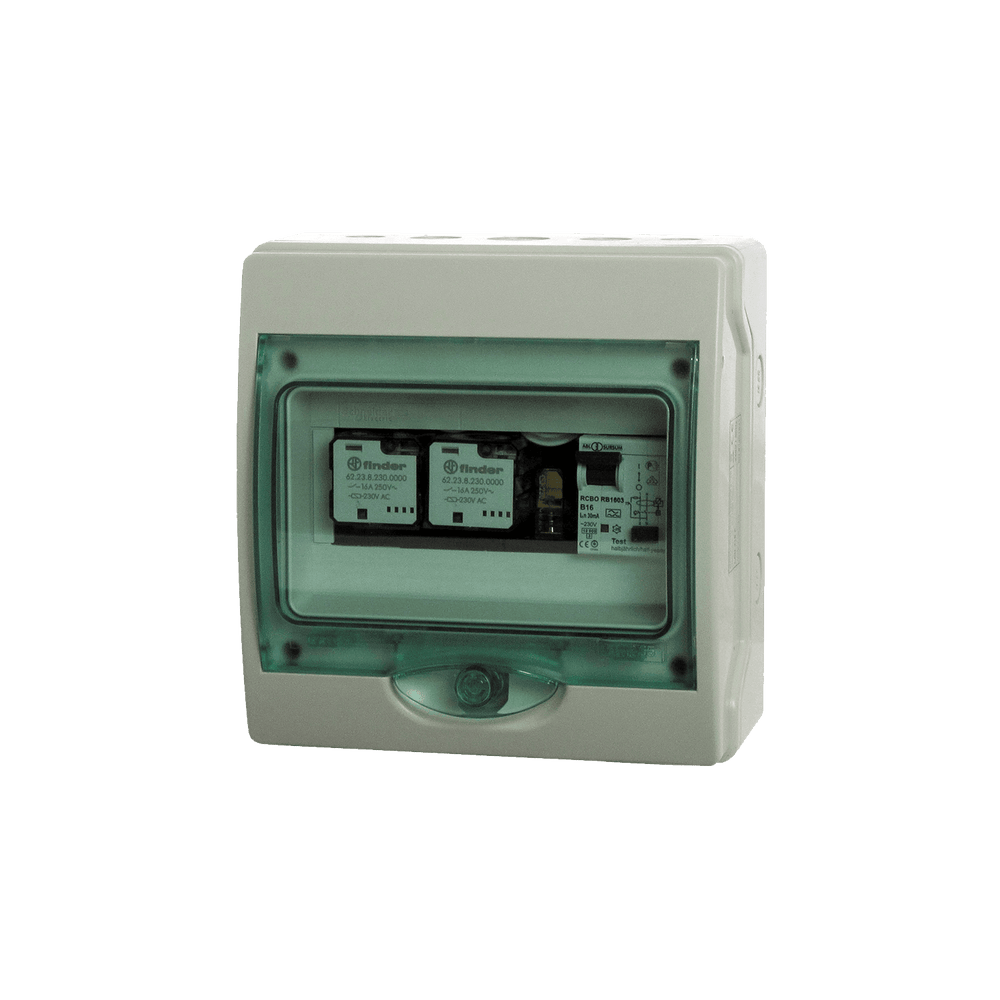

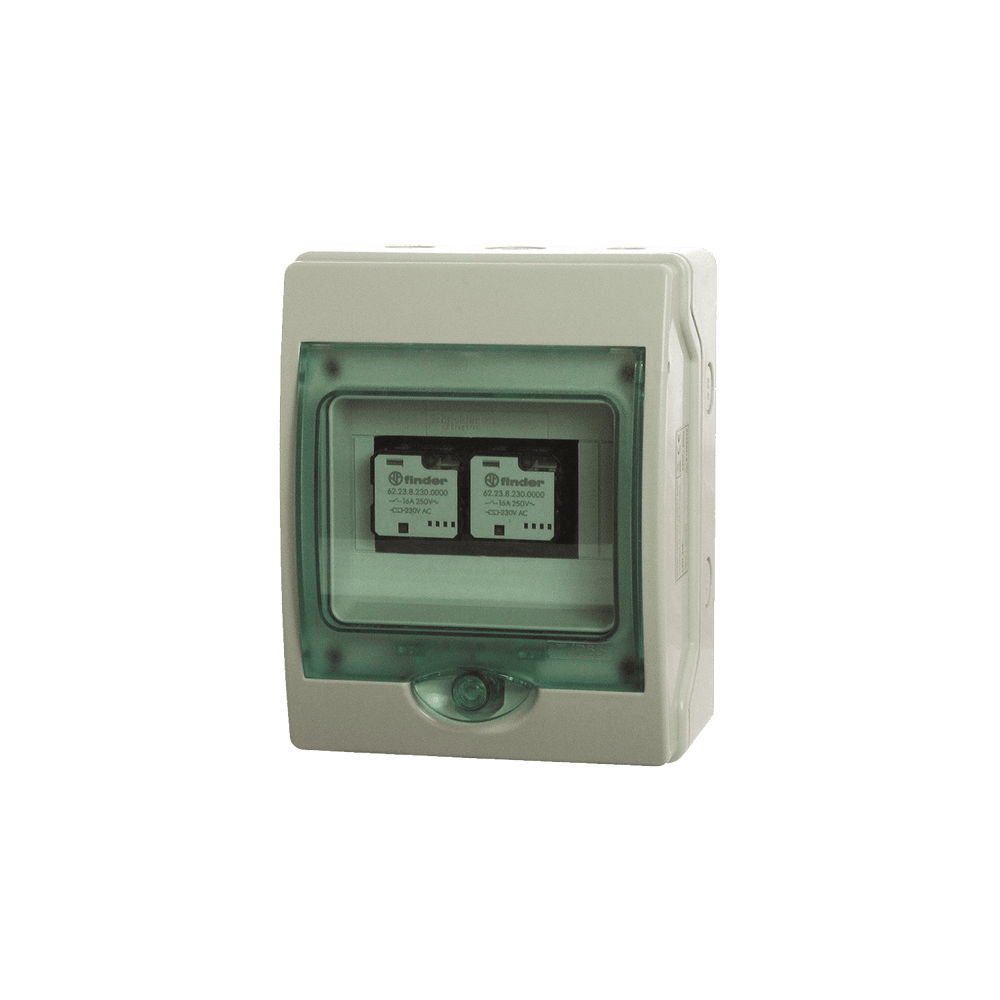

• LAU 216 / LAU 216 F – automatische Umschaltung Land/Generator bzw. Wechselrichter

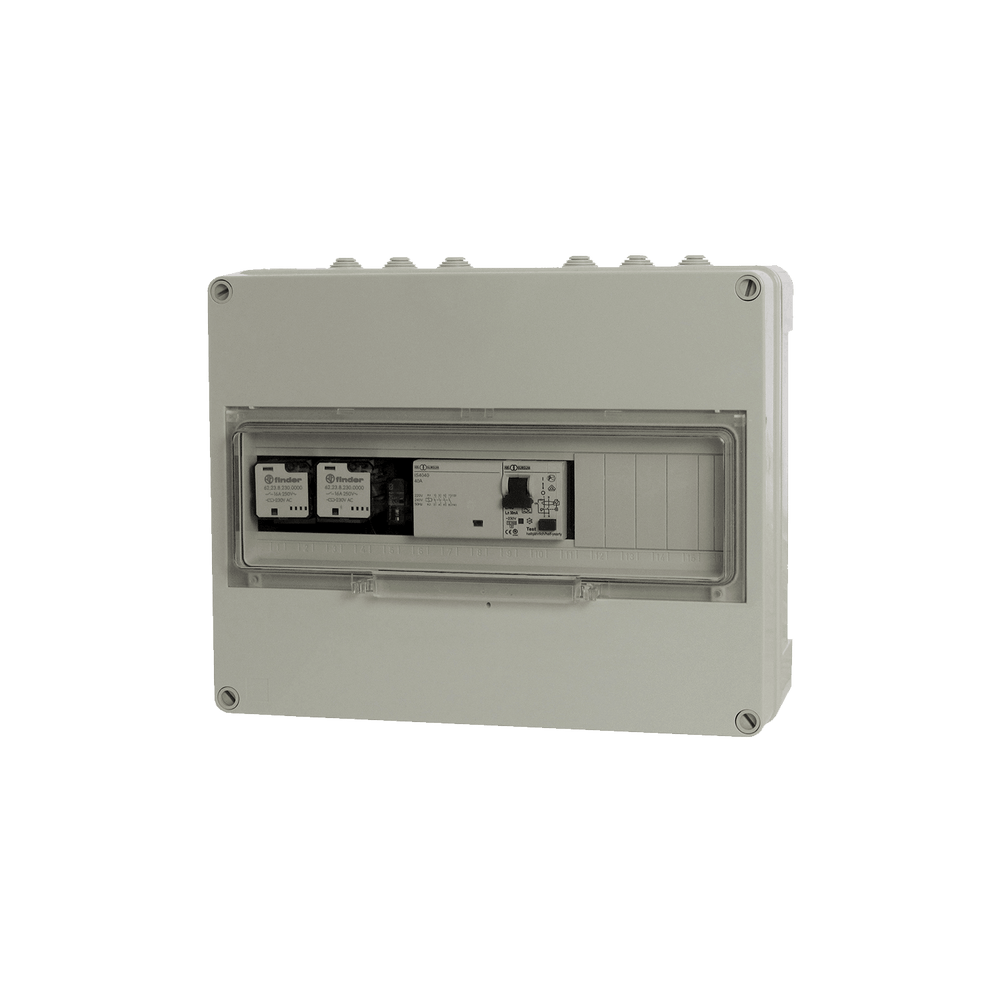

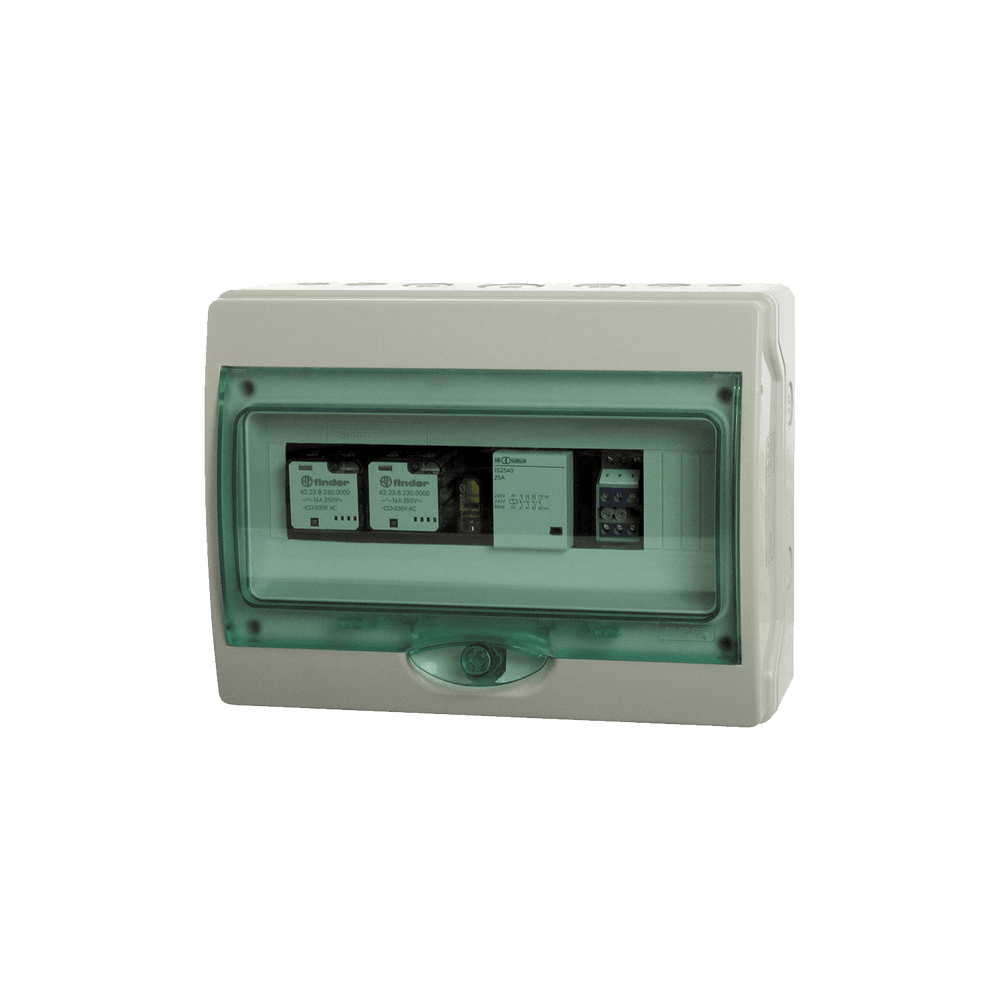

• LAU 325 / LAU 325 F und LAU 340 / LAU 340 F – automatische Umschaltung zwischen drei Quellen (Land, Generator, Wechselrichter)

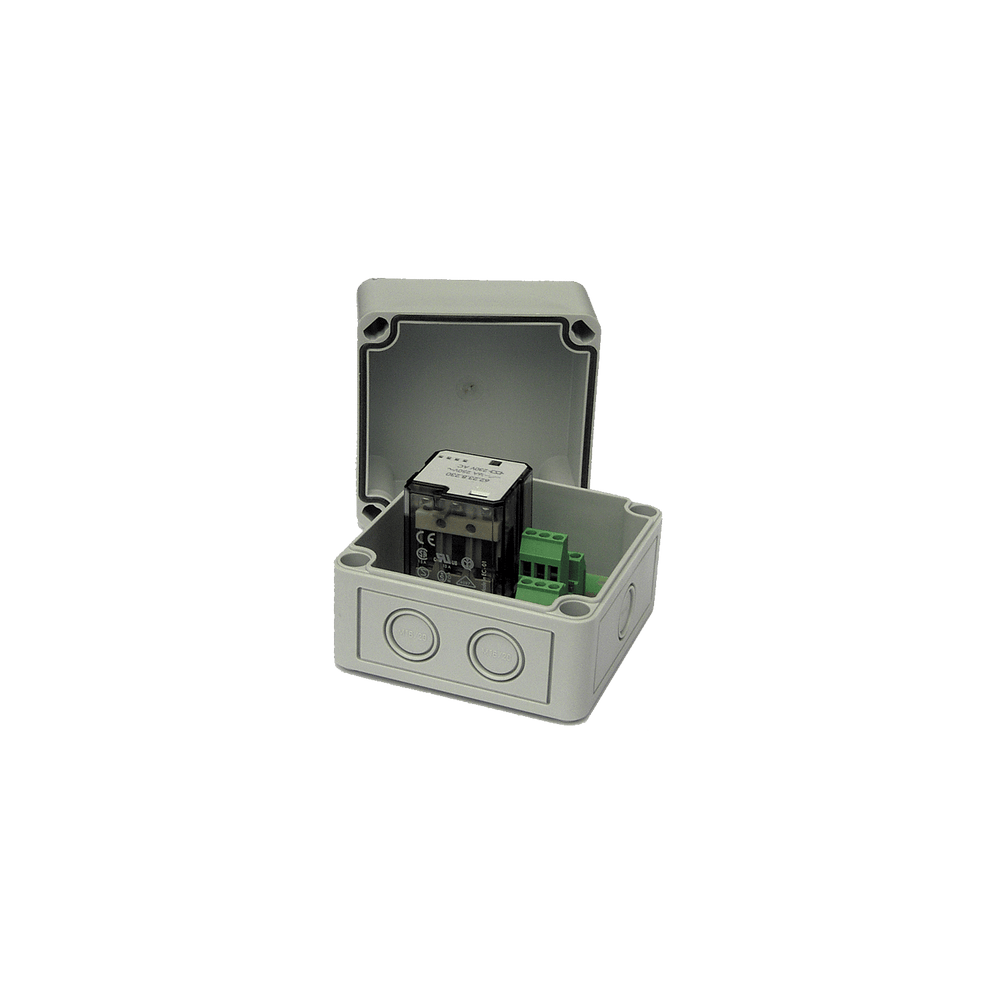

• LAE 241 – automatische Bug-Heck-Umschaltung zwischen zwei Landanschlüssen
• CAG 20 BH / CAG 20 LG – Bug-Heck- bzw. Land-Generator-Umschalter

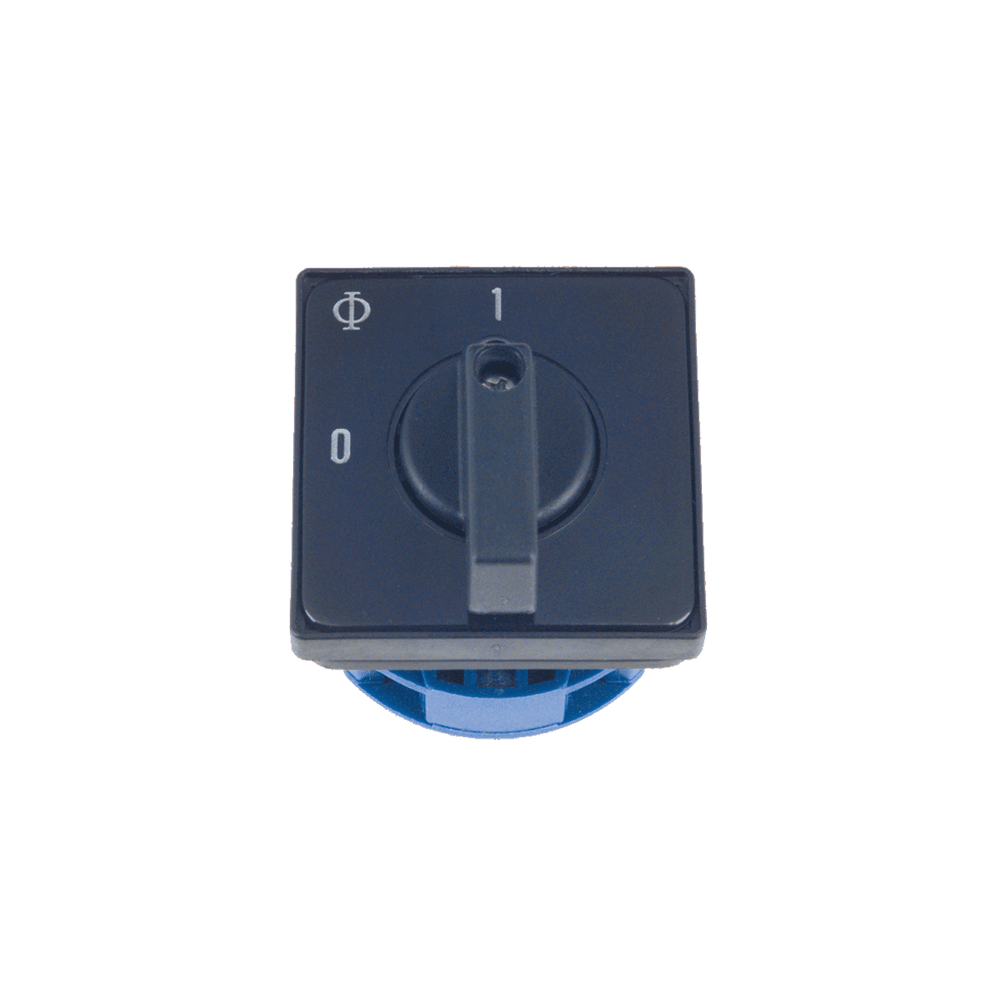

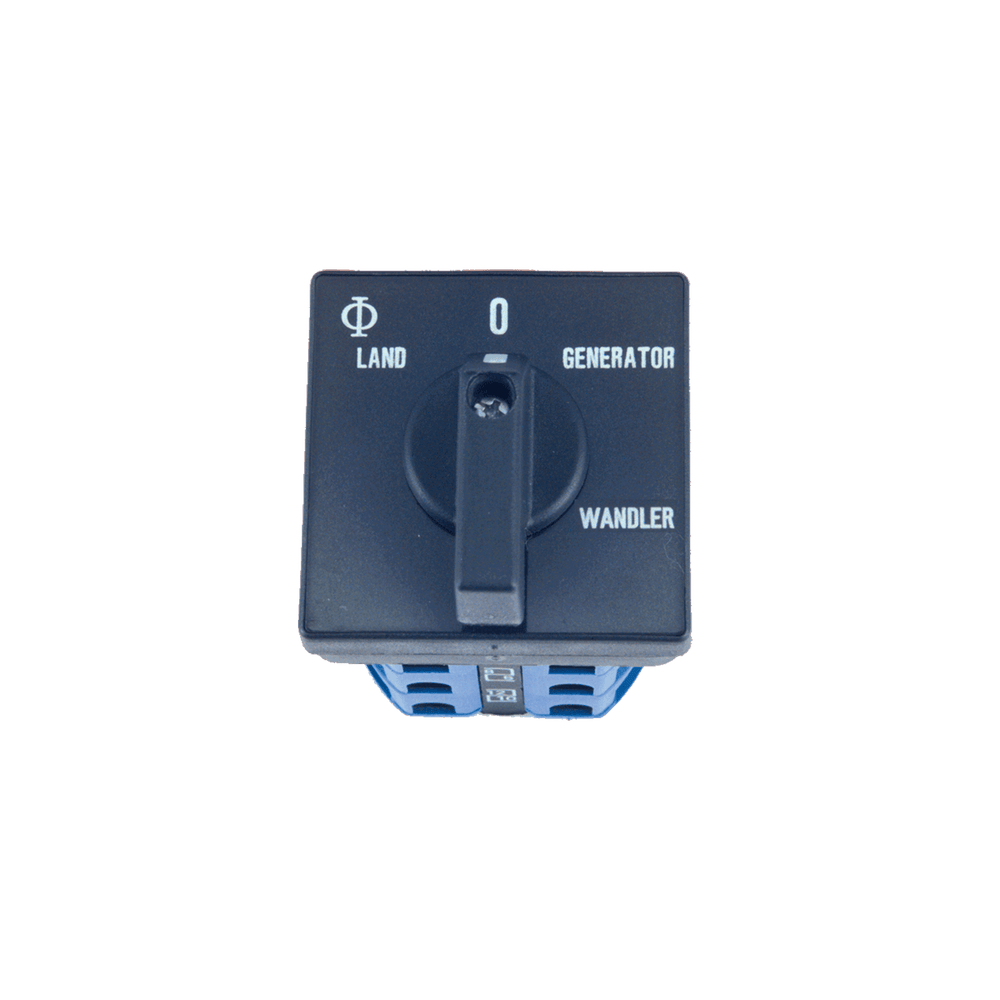

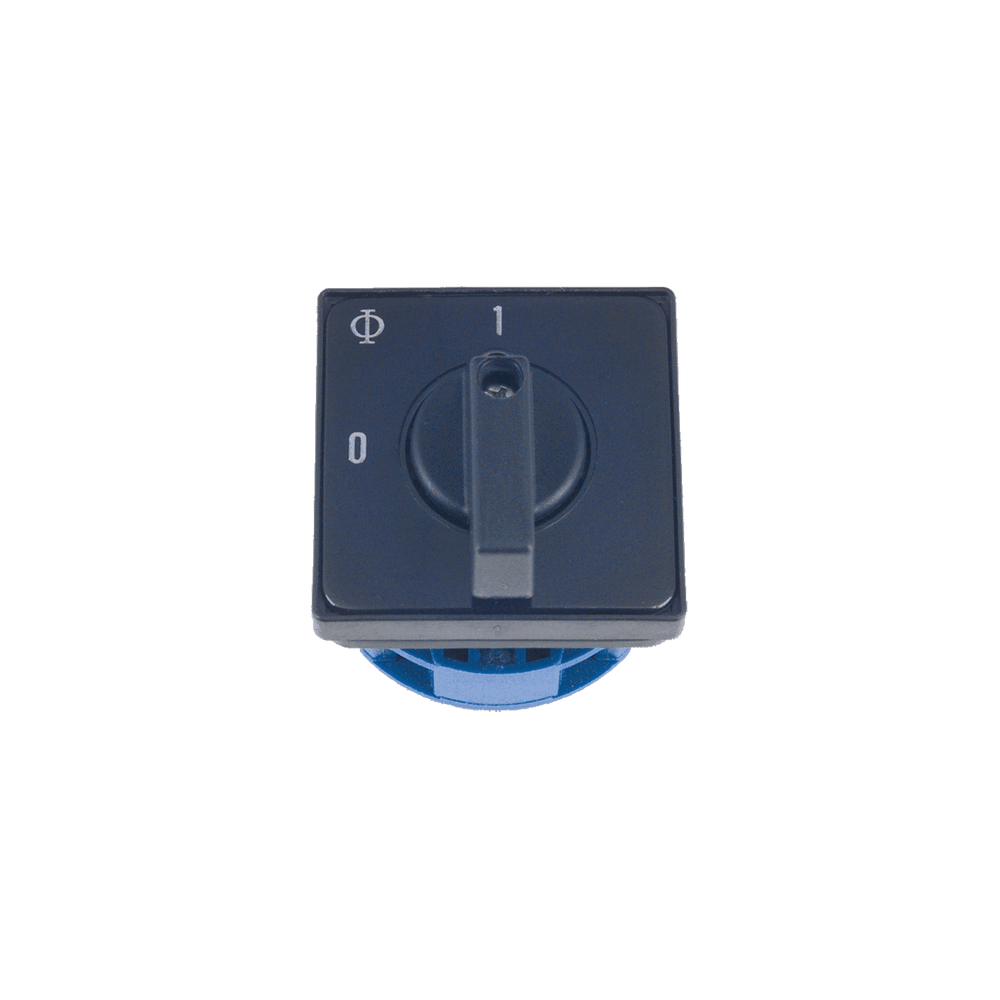

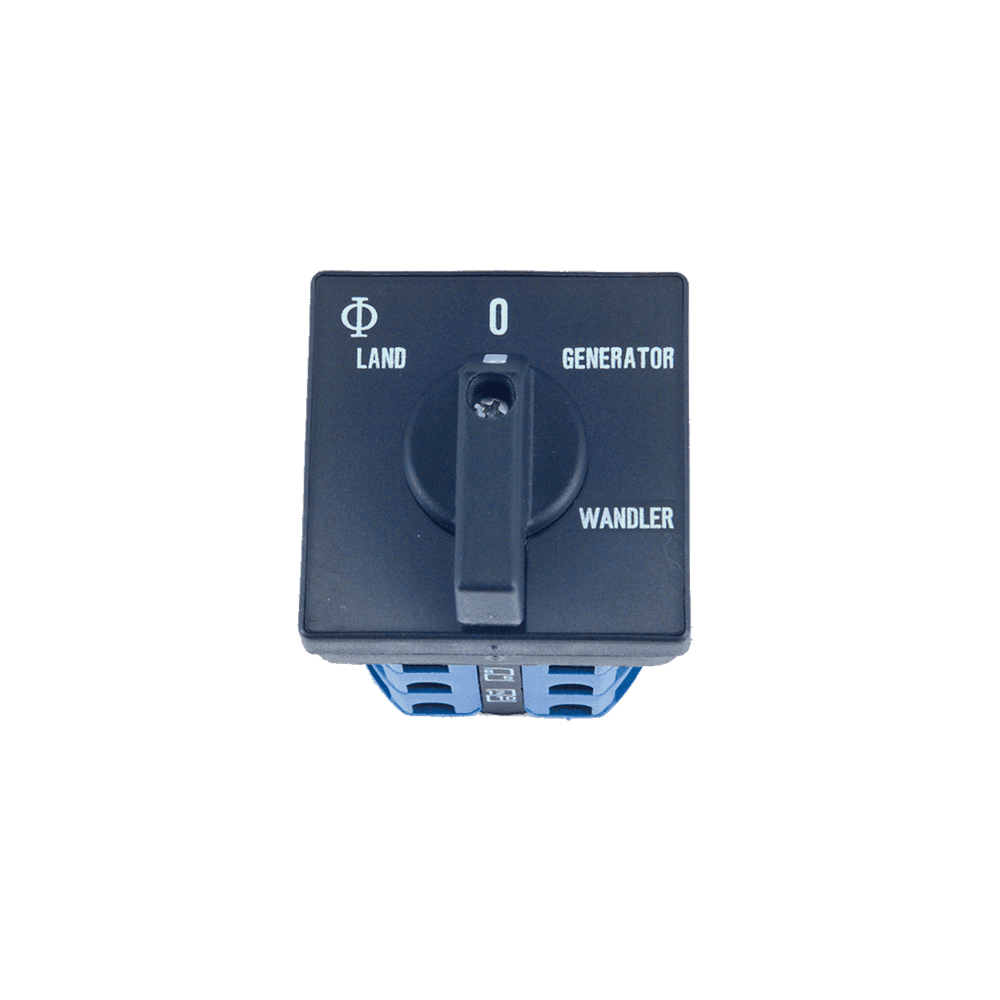

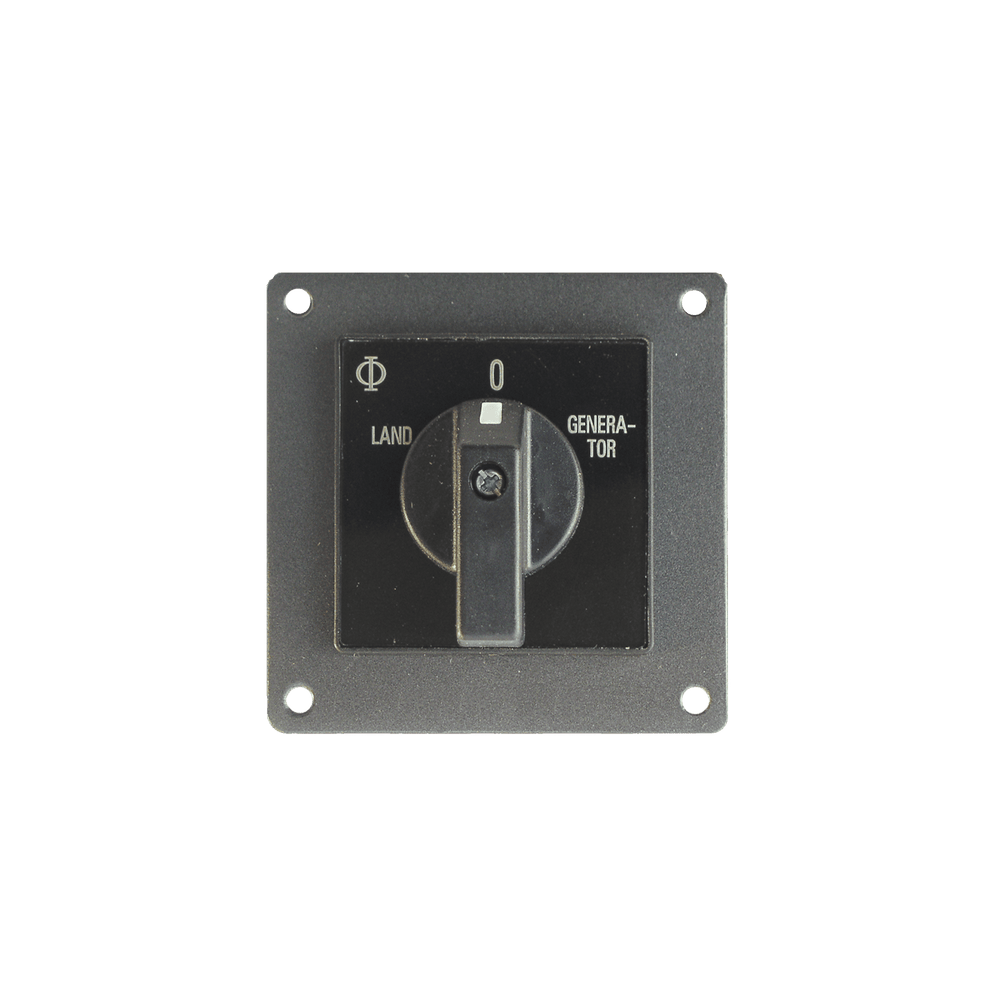

• Nockenschalter und Hauptschalter CH 16A und CA 63A – manuell für Land/Wandler oder Land/Generator/Wandler, mit Leerplatte

Die F-Ausführungen enthalten zusätzlich einen RCBo-Schutzschalter. Daten und Generatorleistungen der LAU-Serie im Vergleich finden Sie unter AC-Landanschlusseinheiten.

Steuerung über das P-BUS-System

Die LAU-Serie ist für das P-BUS-System vorbereitet. Mit den Systemmonitoren PSM oder PSL lassen sich Umschaltverzögerung, Spannungsgrenzwerte und Priorität der Quellen einstellen und die aktive Quelle anzeigen. Ein zusätzlicher Ausgangskreis kann im Wechselrichterbetrieb Verbraucher wie Ladegerät oder Boiler abschalten, um die Batterie zu schonen.

Wie Landanschluss, Umschaltung und galvanische Trennung zusammenspielen, erklärt die Themenseite Landstrom am Boot.

Häufig gestellte Fragen zu Umschalteinheiten

Wann brauche ich eine Umschalteinheit?

Sobald an Bord mehr als eine 230-V-Quelle vorhanden ist, etwa Landstrom und Generator oder Landstrom und Wechselrichter. Die Umschalteinheit verhindert, dass zwei Quellen gleichzeitig ins Bordnetz speisen, was Generator, Wechselrichter und Verbraucher beschädigen und gefährliche Zustände erzeugen kann. Die Quellen müssen dabei allpolig voneinander getrennt werden.

Automatisch oder manuell umschalten?

Die automatischen Umschalteinheiten der LAU-Serie wählen die verfügbare Quelle selbst aus und schalten einen Generator erst zu, wenn er seine Nennspannung stabil erreicht hat. Manuelle Nockenschalter wie CH 16A oder CA 63A sind einfacher und günstiger, verlangen aber, dass die Quelle von Hand gewählt wird. Beide trennen die Quellen sicher.

Was bedeutet das F bei LAU 216 F, 325 F und 340 F?

Die F-Ausführungen LAU 216 F, LAU 325 F und LAU 340 F haben einen RCBo-Schutzschalter bereits eingebaut. Damit übernehmen sie neben der Umschaltung auch den nach ISO 13297 geforderten Fehlerstrom- und Leitungsschutz am Landanschluss. Bei den Ausführungen ohne F muss dieser Schutz separat vorgesehen werden.
