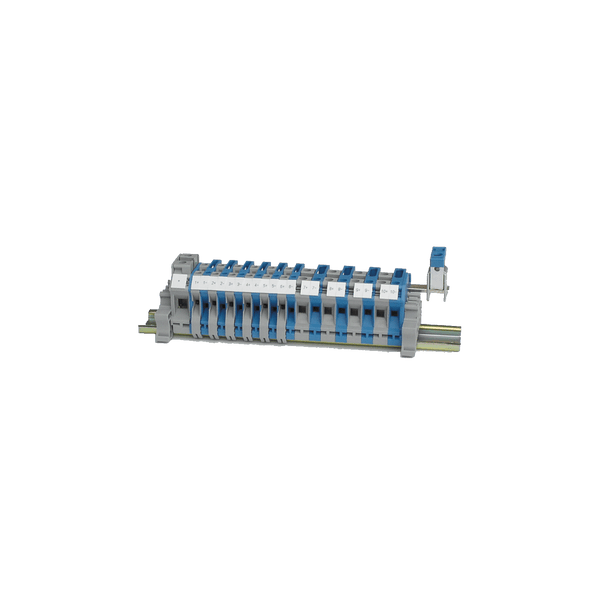

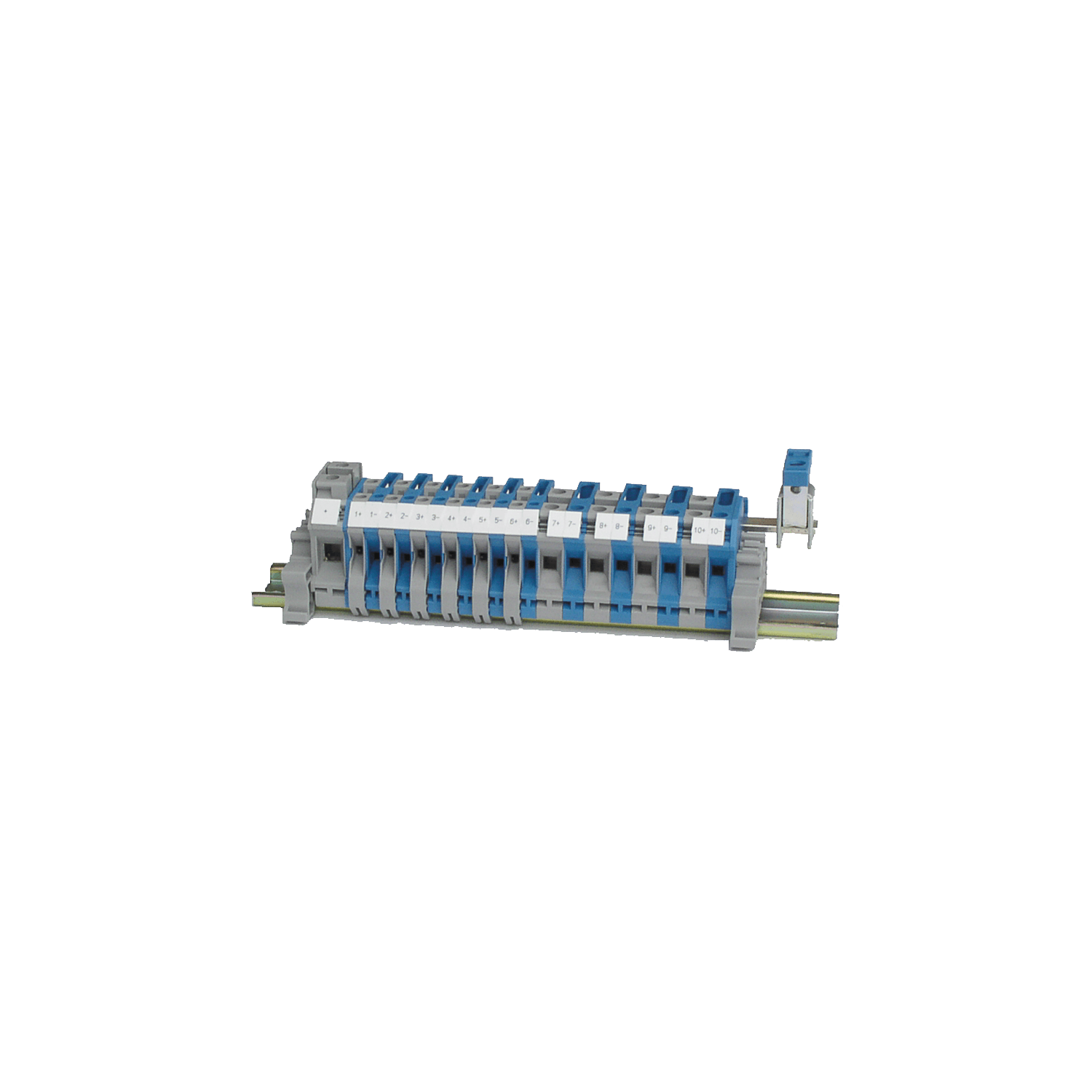

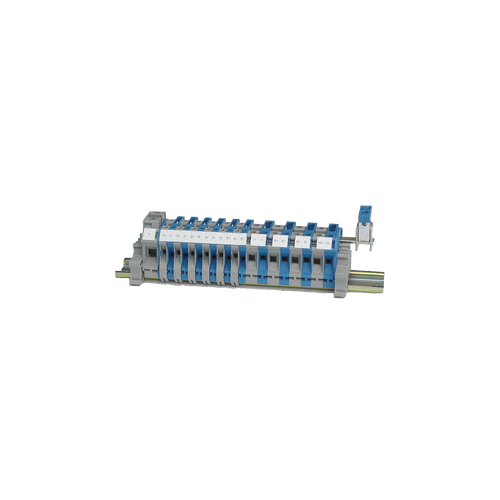

Die Philippi Reihenklemme RKL 10/20 ist eine Klemmleiste zur Hutschienenmontage im Sicherungs- und Verteilerkasten, mit der mehrere Verbraucherstromkreise sicher und normgerecht an Bord von Yachten, Wohnmobilen und Fahrzeugen verdrahtet werden.
- Reduziert Leitungsquerschnitte kontrolliert vom Hauptstromkreis auf die einzelnen Verbraucherzuleitungen – normkonform nach DIN EN ISO 13297
- Zwei Baugrößen (RKL 10 mit 10, RKL 20 mit 20 Verbraucherklemmen) für unterschiedlich große Bordnetze
- Wird von Philippi als Zubehör zu den Stromkreisverteilern der Serie 200 empfohlen
- Stabile Hutschienenmontage für aufgeräumte, wartungsfreundliche Schalttafeln
In der Bordinstallation von Yachten, Wohnmobilen und Offroad-Fahrzeugen müssen Leitungsquerschnitte beim Übergang vom Hauptstromkreis zu den einzelnen Verbrauchern häufig reduziert werden. Die Philippi Reihenklemme RKL übernimmt diesen Übergang sicher und übersichtlich auf der Hutschiene und ist laut Herstellerkatalog die empfohlene Reihenklemme zu praktisch allen Stromkreisverteilern der STV-200-Serie.

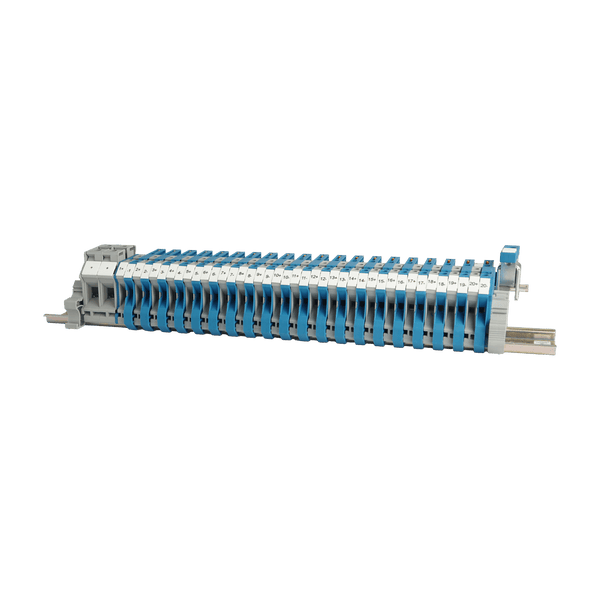

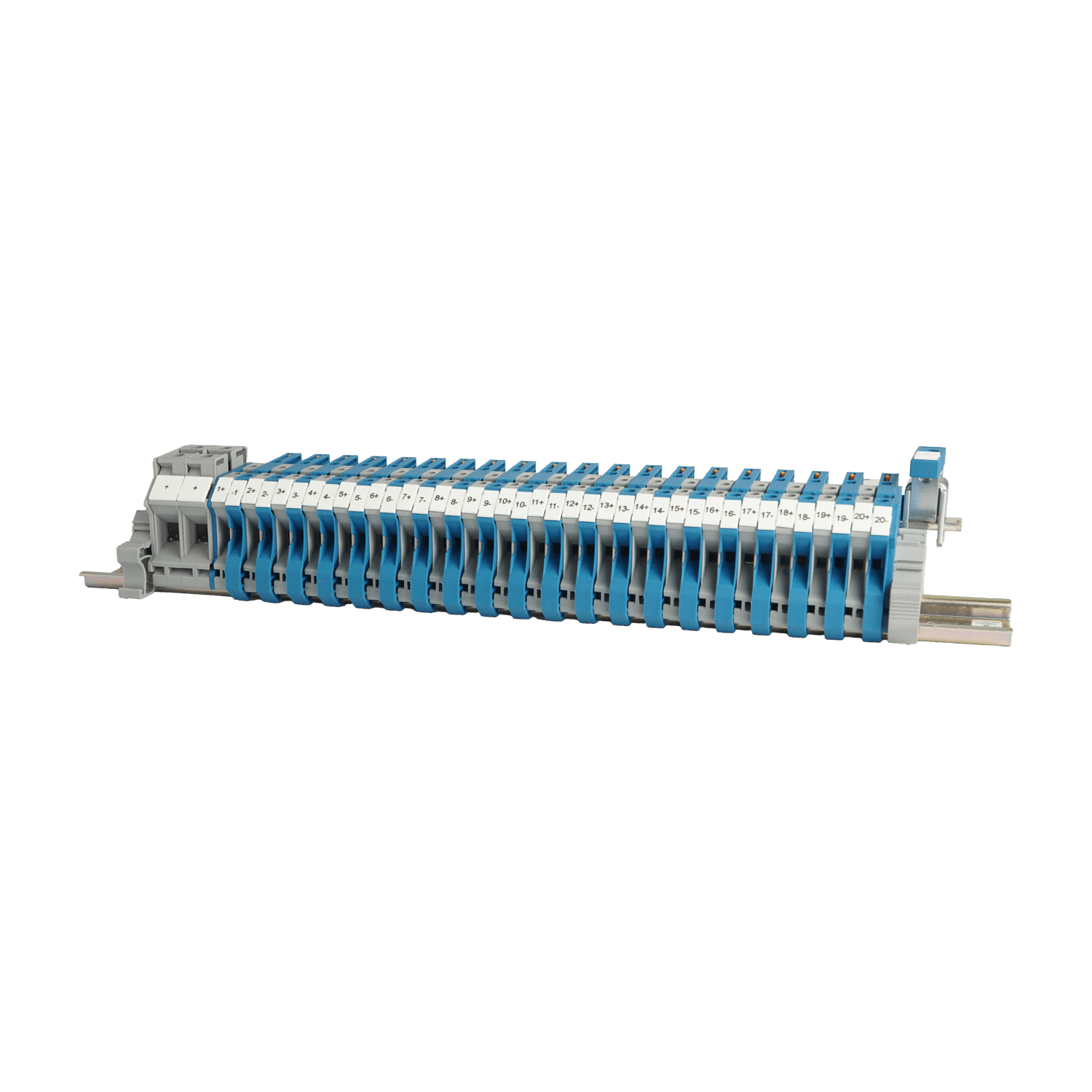

Die RKL 10 bietet 10 Verbraucherklemmenpaare (6x4 / 4x6 mm²), eine Anschlussklemme 16 mm² für den Plus-Pol sowie eine Anschlussklemme 35 mm² (Cu-Schiene) für den Minus-Pol. Die größere RKL 20 verfügt über 20 Verbraucherklemmen à 4 mm², zwei gebrückte Anschlussklemmen 35 mm² für den Plus-Pol und eine Anschlussklemme 35 mm² (Cu-Schiene) für den Minus-Pol.
| Merkmal | RKL 10 | RKL 20 |
|---|---|---|
| Verbraucherklemmen | 10 Klemmenpaare, 6x4 / 4x6 mm² | 20 Klemmen, 4 mm² |
| Anschluss +Pol | 1x 16 mm² | 2x 35 mm² (gebrückt) |
| Anschluss −Pol | 1x 35 mm² (Cu-Schiene) | 1x 35 mm² (Cu-Schiene) |
| Abmessungen | L 235 x B 60 x H 60 mm | L 350 x B 60 x H 60 mm |
| Montage | Hutschiene | Hutschiene |
Kompatibilität: Die RKL 10 wird laut Philippi-Katalog u. a. zu den Stromkreisverteilern STV 202 MS, STV 208, STV 210, STV 204 SY, STV 207 USD, STV 232, STV 244 empfohlen, die RKL 20 zu STV 220, STV 238, STV 258 und MPE 202. Für Verteiler mit höherem Verbraucherstrom (z. B. STV 235/255, STV 236/256) empfiehlt Philippi die RKL 16/4, für den STV 264 die RKL 30 – bitte bei Bedarf separat anfragen.
Häufige Fragen
Welche Größe passt zu meinem Stromkreisverteiler?
Das hängt von der Anzahl der Stromkreise ab: Für kleinere Verteiler mit bis zu ca. 14 Stromkreisen empfiehlt Philippi meist die RKL 10, für größere Verteiler mit vielen Stromkreisen die RKL 20.
Kann die RKL nachträglich in ein bestehendes Bordnetz eingebaut werden?
Ja, die RKL wird einfach auf eine Hutschiene im Sicherungs- oder Verteilerkasten aufgeschnappt und kann so auch nachgerüstet werden.
Bei Fragen zur passenden Reihenklemme für Ihren Stromkreisverteiler beraten wir Sie gerne.
