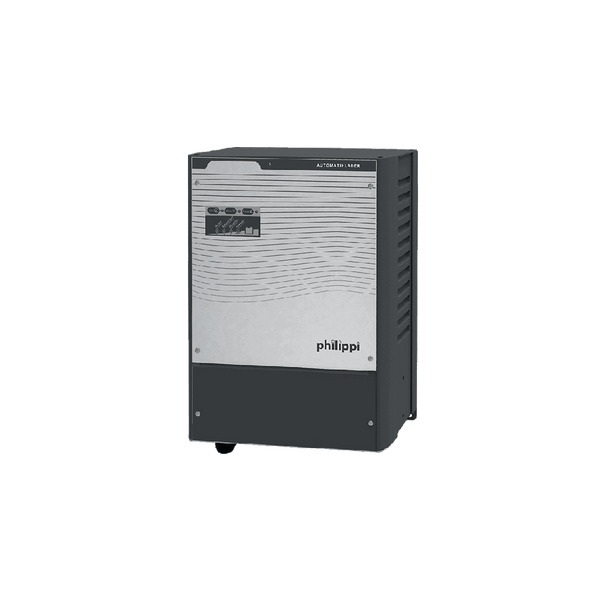

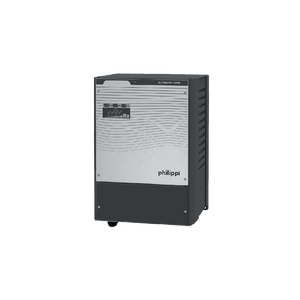

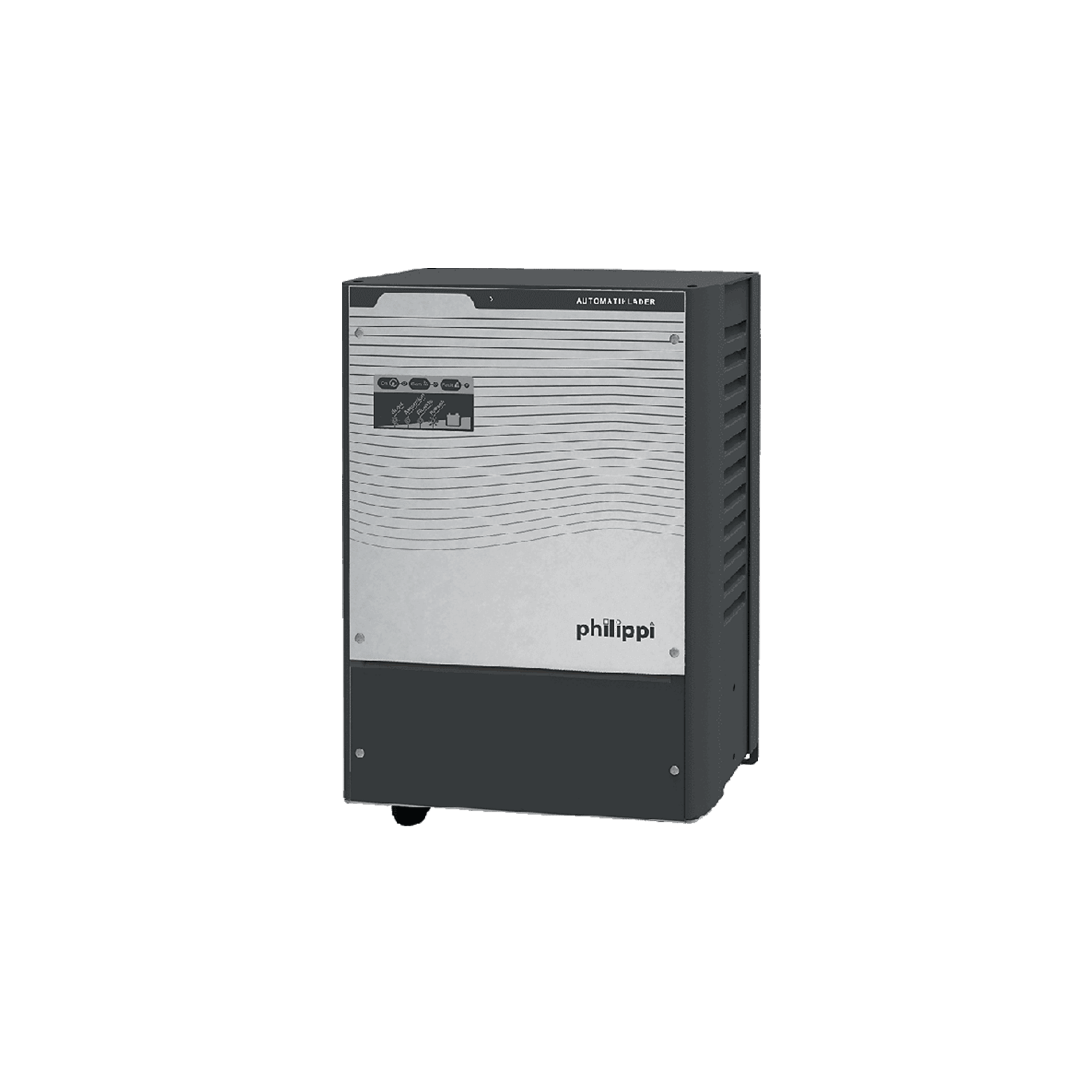

Im Detail. Batterie-Ladegerät ACE 24 V, 45–100 A, High-Power.

  • Bis zu 3 unabhängige Ladeausgänge, jeder Ausgang kann den vollen Ladestrom liefern – ideal zum gleichzeitigen Laden mehrerer Batteriegruppen
  • Volle Ladeleistung bis 50 °C Umgebungstemperatur dank moderner Schaltnetzteiltechnik – zuverlässig auch im Maschinenraum oder in südlichen Revieren
  • Weiter AC-Eingangsspannungsbereich 90–265 V (47–65 Hz) mit automatischer Spannungserkennung: weltweit einsetzbar an Landstrom oder Generator ohne Leistungseinbußen
  • Einstellbare Ladekennlinien (IU oder IUoU) per interner DIP-Schalter für Nass-, GEL-, AGM-, Blei-Kalzium- und LiFePO4-Batterien
  • Robustes, pulverbeschichtetes Aluminiumgehäuse mit Schutzart IP23 für den dauerhaften Einsatz an Bord

Die High-Power Batterie-Ladegeräte 24V der ACE-Serie sind die konsequente Weiterentwicklung der philippi Ladetechnik für anspruchsvolle 24-V-Bordnetze. Der mikroprozessorgesteuerte, geregelte Lüfter (< 50 dBA in 1 m Abstand) hält den Geräuschpegel niedrig, während die automatische Erkennung der AC-Eingangsspannung dafür sorgt, dass Yachten und Fahrzeuge weltweit ohne Anpassungen am Landstrom oder Generator geladen werden können. Alle vier Varianten (45 A, 60 A, 80 A und 100 A) teilen sich dieselbe robuste Bauweise mit VDR-Überspannungsschutz am Eingang, Verpolungsschutz über Sicherungsauslösung sowie Kurzschluss- und Überhitzungsschutz durch automatische Geräteabschaltung.

Eingesetzt werden die philippi Ladegeräte der ACE-Serie überall dort, wo größere 24-V-Batteriebanken zuverlässig und schnell geladen werden müssen – etwa bei Refits von Motoryachten mit mehreren Batteriegruppen, bei Umrüstungen auf LiFePO4-Technik oder in Fahrzeugen mit hohem Energiebedarf. Über das optionale ACE-T-Kabel HPO (Bestell-Nr. 5 0411 1162) lassen sich die ACE-Ladegeräte an den philippi P-Bus anschließen, sodass Ladezustand und Betriebsdaten auf einem P-Bus-Systemmonitor angezeigt werden können.

Kompatibilität

Die philippi ACE-Ladegeräte lassen sich über das optionale ACE-T-Kabel HPO an den philippi P-Bus anschließen, um Ladedaten auf einem P-Bus-Systemmonitor darzustellen. Wählen Sie die Variante ACE 24/45 oder ACE 24/60 für mittelgroße Batteriebanken, ACE 24/80 oder ACE 24/100 für große Anlagen bis 1.000 Ah – bei ACE 24/100 ist der Anschluss über M8-Bolzen ausgeführt, alle übrigen Varianten nutzen M6.

Erstausrüster-Qualität

  • Einzeln geprüft: Jedes Gerät wird in Remseck angeschlossen und in einer Prüfumgebung getestet.
  • Markenbauteile, wie in der Serie für Werften.
  • Jahrzehnte reparierbar: Ersatzteile bis 30 Jahre zurück, eigenes Reparaturzentrum.
So fertigen wir

Technische Daten

Merkmal ACE 24/45 ACE 24/60 ACE 24/80 ACE 24/100
Bestell-Nr. 0 4524 4523 0 4524 6023 0 4524 8023 0 4525 0023
Ladestrom 45 A 60 A 80 A 100 A
Nennspannung 24 V 24 V 24 V 24 V
Empf. Batterie-Kapazität 200–450 Ah 250–600 Ah 300–800 Ah 400–1000 Ah
Eingangsspannungsbereich 90–265 VAC (47–65 Hz), Wirkungsgrad typisch 87 %
AC-Stromaufnahme (230/115 V) 6,8 / 13,6 A 9,0 / 18,1 A 12,0 / 24,0 A 15,1 / 30,2 A
Ausgänge 3, jeder Ausgang kann den maximalen Ladestrom abgeben
Anschlussbolzen M6 M6 M6 M8
Abmessungen L x B x H 270 x 360 x 130 mm 270 x 360 x 130 mm 270 x 360 x 130 mm 270 x 410 x 130 mm
Gewicht 6,8 kg 6,8 kg 6,8 kg 9,0 kg
Ladekennlinien IU oder IUoU, durch interne DIP-Schalter einstellbar
Batterietypen Nass, GEL, AGM, Blei-Kalzium, LiFePO4, DC-Netzteilmodus, freie Kennlinie
Lade-/Erhaltungsspannung 28,8 V / 27,6 V DC (Werkseinstellung Blei geschlossen)
Kühlung Mikroprozessorgesteuerter Lüfter < 50 dBA bei 1 m
Betriebstemperaturbereich Nennbetrieb -20 °C bis +50 °C, Leistungsreduzierung über 50 °C, automatische Abschaltung über 60 °C
Lagertemperatur -20 °C bis +70 °C, relative Feuchtigkeit bis 96 % ohne Kondensation
Gehäuse / Schutzart Pulverbeschichtetes Aluminium, Schutzart IP23, Befestigungsschrauben M6
Geräteschutz Eingangs-Überspannungsschutz (VDR), Verpolungsschutz durch Sicherungsauslösung, Kurzschluss- und Überhitzungsschutz durch Geräteabschaltung

Hersteller und Produktsicherheit

philippi elektrische systeme GmbH
Neckaraue 19
71686 Remseck am Neckar
Deutschland
info@philippi-online.de

Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.

Häufige Fragen. Kurz beantwortet.

Welche Batterietypen kann das High-Power Ladegerät ACE laden?

Das ACE-Ladegerät lädt Nass-, GEL-, AGM-, Blei-Kalzium- und LiFePO4-Batterien; die Ladekennlinie (IU oder IUoU) wird per interner DIP-Schalter eingestellt.

Kann ich mehrere Batteriegruppen gleichzeitig laden?

Ja, das ACE-Ladegerät verfügt über 3 unabhängige Ausgänge, von denen jeder den vollen Ladestrom liefern kann, etwa für Starter-, Service- und Bugbatterie.

Funktioniert das Ladegerät auch im Ausland an anderen Netzspannungen?

Ja, dank automatischer Spannungserkennung und einem Eingangsspannungsbereich von 90–265 VAC (47–65 Hz) kann das Gerät weltweit ohne Leistungseinbußen betrieben werden.

Wie zeige ich den Ladezustand an einem Monitor an?

Über das optionale ACE-T-Kabel HPO lässt sich das Ladegerät an den philippi P-Bus anschließen und der Betriebszustand auf einem P-Bus-Systemmonitor darstellen.

Welche Variante passt zu meiner Batteriekapazität?

Als Orientierung: ACE 24/45 für 200–450 Ah, ACE 24/60 für 250–600 Ah, ACE 24/80 für 300–800 Ah und ACE 24/100 für 400–1.000 Ah empfohlene Batteriekapazität.
