ChargeMaster Plus

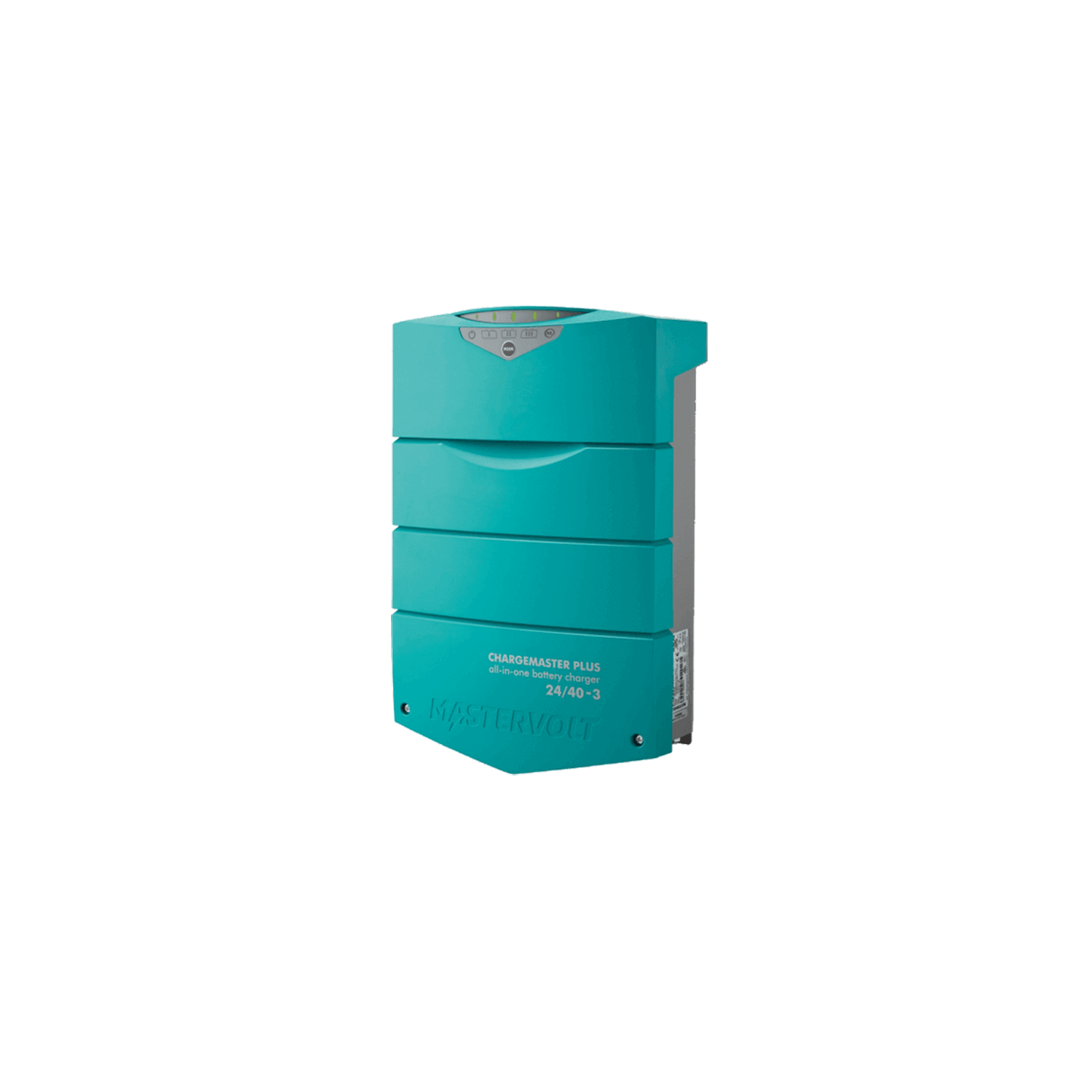

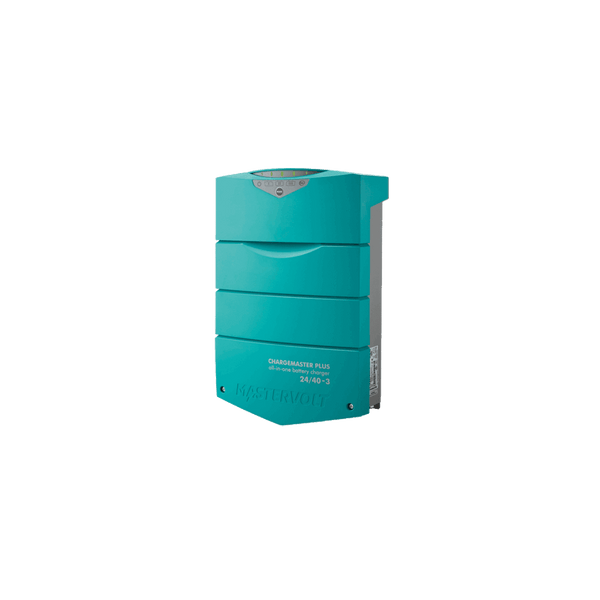

Der Mastervolt ChargeMaster Plus ist ein universelles Batterieladegerät für Yachten, Wohnmobile und Fahrzeuge, das mehrere Batteriebänke gleichzeitig lädt und dabei zusätzliche Ladegeräte, Trenndioden und VSR-Relais überflüssig macht. philippi liefert den ChargeMaster Plus als Mastervolt-Systempartner in den Stromstärken 40, 60, 75 und 100 A und bindet ihn über das Interface CMB in philippi P-Bus-Systeme mit den Monitoren PSL/PSM3 ein.
- Master-Bus kompatibel
- für professionelle Anwendung
Im Detail. ChargeMaster Plus.
Ihre Vorteile mit dem ChargeMaster Plus
- Ein Gerät statt drei: Ladegerät, DC-DC-Wandler und automatische Trennrelais-Funktion (VSR) in einem kompakten Gehäuse – weniger Bauraum, weniger Verkabelung.
- Lädt bis zu drei Batteriebänke unterschiedlichen Typs (Lithium-Ionen, Gel, AGM) gleichzeitig und unabhängig voneinander.
- Sehr breiter AC-Eingangsbereich (80–275 V, 35–70 Hz) sorgt für zuverlässigen Betrieb an Landstrom weltweit.
- 3-Stufen+-Ladekennlinie erkennt den Ladezustand automatisch und schont so die Batterie über die gesamte Lebensdauer.
- Per CAN-basiertem MasterBus direkt mit Anzeigen, Shunts und weiteren Systemkomponenten vernetzbar.
Kompakte Ladelösung für komplexe Bordnetze
Der Mastervolt ChargeMaster Plus wurde für Bordnetze entwickelt, in denen mehrere Batteriebänke unterschiedlicher Chemie – etwa eine Lithium-Ionen-Versorgungsbatterie und eine AGM-Starterbatterie – zuverlässig geladen werden müssen. Statt mehrerer Einzelgeräte übernimmt der ChargeMaster Plus Ladegerät-, DC-DC-Wandler- und Trennrelaisfunktion in einem Gehäuse und reduziert damit Komplexität und Kosten der Bordnetz-Installation spürbar. philippi setzt den ChargeMaster Plus sowohl im Marine- als auch im Offroad-/Camper-Ausbau ein, wo mehrere Verbraucherkreise mit unterschiedlichen Batterietypen versorgt werden.
Über das philippi CMB-Interface (Bestell-Nr. 0 7100 0030) lässt sich der ChargeMaster Plus in ein bestehendes P-Bus-System integrieren: Ladeströme, Batteriespannungen und Betriebszustand werden dann übersichtlich auf den P-Bus-Monitoren PSL oder PSM3 dargestellt. Als Mastervolt Systempartner liefert philippi den ChargeMaster Plus gemeinsam mit den passenden Monitoren und übernimmt auf Wunsch die komplette Systemauslegung.
Technische Daten
Quelle Technische Daten: offizielle Mastervolt-Produktdatenblätter (mastervolt.com). Hinweis: Die letzten Ziffern der philippi-SKU weichen geringfügig von der auf mastervolt.com dokumentierten Bestell-Nr. ab (z. B. SKU M44310755 vs. Mastervolt-Bestell-Nr. 44310750) – es handelt sich um dieselbe Baureihe/Leistungsklasse.
Kompatibilität mit dem philippi P-Bus-System
Laut philippi-Katalog ("Mastervolt Systemlösungen") gehört der ChargeMaster Plus zu den Geräten, die über das Interface CMB (Bestell-Nr. 0 7100 0030) mit dem philippi P-Bus verbunden werden. Auf den System-Monitoren PSL und PSM3 lassen sich Ladeströme und Betriebszustand gemeinsam mit weiteren CMB-fähigen Mastervolt-Geräten anzeigen, etwa MASS Combi Ultra, CombiMaster, ChargeMaster, Solar ChargeMaster, MAC Plus, MasterShunt und MLI Lithium-Batterien.
Technische Daten
| Merkmal | 40 A / 24 V (SKU M44320405) | 60 A / 24 V (SKU M44320605) | 75 A / 12 V (SKU M44310755) | 100 A / 12 V (SKU M44311005) |
|---|---|---|---|---|
| Mastervolt Bestell-Nr. | 44320400 | 44320600 | 44310750 | 44311000 |
| Nennspannung Ausgang | 24 V | 24 V | 12 V | 12 V |
| Max. Ladestrom (Gesamt) | 40 A bei 28,8 V | 60 A bei 28,8 V | 75 A bei 14,4 V | 100 A bei 14,4 V |
| AC-Eingangsspannung | 80 – 275 V | 80 – 275 V | 80 – 275 V | 80 – 275 V |
| AC-Eingangsfrequenz | 35 – 70 Hz | 35 – 70 Hz | 35 – 70 Hz | 35 – 70 Hz |
| Anzahl Batterieausgänge | max. 3 | max. 3 | max. 3 | max. 3 |
| Unterstützte Batterietypen | Lithium-Ionen, Gel, AGM | Lithium-Ionen, Gel, AGM | Lithium-Ionen, Gel, AGM | Lithium-Ionen, Gel, AGM |
| MasterBus-kompatibel | ja (CZone, NMEA 2000, CANopen) | ja (CZone, NMEA 2000, CANopen) | ja (CZone, NMEA 2000, CANopen) | ja (CZone, NMEA 2000, CANopen) |
| Abmessungen H x B x T | 384 x 250 x 127 mm | 384 x 250 x 127 mm | 384 x 250 x 127 mm | 384 x 250 x 127 mm |
| Gewicht | 5,9 kg | 5,9 kg | 5,9 kg | 5,9 kg |
| Schutzart | IP23 (vertikale Montage) | IP23 (vertikale Montage) | IP23 (vertikale Montage) | IP23 (vertikale Montage) |
Hersteller und Produktsicherheit
Navico Group EMEA B.V. (Marke Mastervolt)
Snijdersbergweg 93
1105 AN Amsterdam
Niederlande
info.emea@OneASG.com
Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.
Häufige Fragen. Kurz beantwortet.
Kann der ChargeMaster Plus mehrere Batterietypen gleichzeitig laden?
Ja, der ChargeMaster Plus kann Lithium-Ionen-, Gel- und AGM-Batterien parallel und unabhängig voneinander laden, auch in unterschiedlichen Bankgrößen.
Welche Stromstärke benötige ich für mein Bordnetz?
Das richtet sich nach Batteriekapazität und gewünschter Ladezeit. philippi berät Sie gerne zur passenden Variante zwischen 40 und 100 A für Ihr 12-V- oder 24-V-System.
Kann ich den ChargeMaster Plus in mein philippi P-Bus-System einbinden?
Ja, über das Interface CMB (Bestell-Nr. 0 7100 0030) wird der ChargeMaster Plus an den P-Bus angeschlossen und auf den Monitoren PSL/PSM3 angezeigt.
Ersetzt der ChargeMaster Plus ein Batterie-Trennrelais (VSR)?
Ja, die VSR-Funktion sowie ein DC-DC-Wandler sind bereits integriert, sodass separate Trenndioden oder Trennrelais entfallen.
Übernimmt philippi die Systemplanung?
Ja, als Mastervolt Systempartner konzipiert philippi Ihr individuelles Ladesystem rund um den ChargeMaster Plus und unterstützt bei der Inbetriebnahme.
