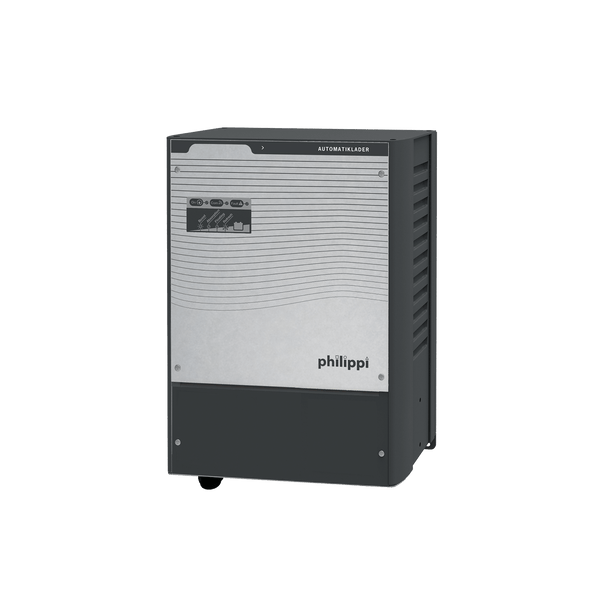

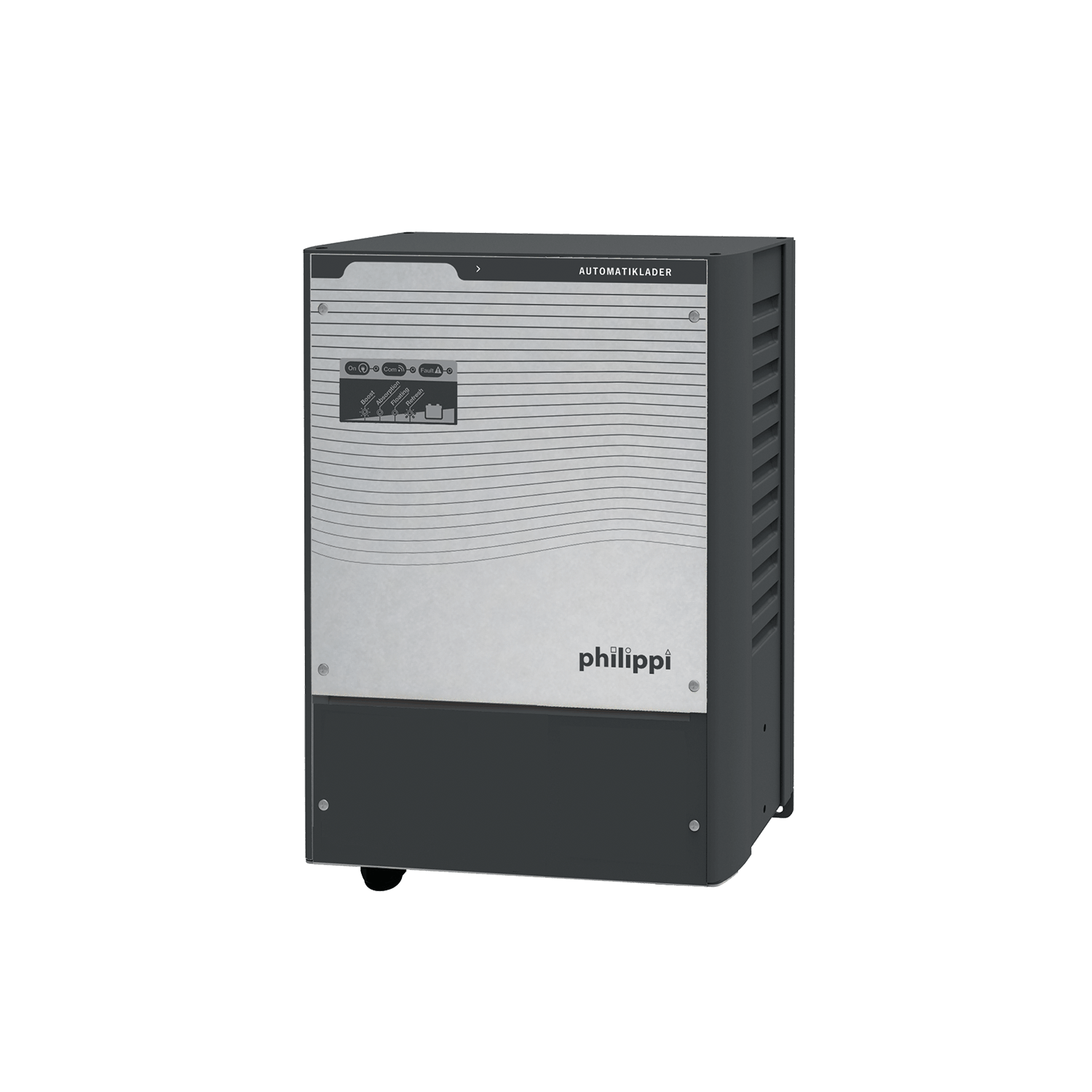

High-Power Batterie-Ladegerät ACE 12/90
Das philippi High-Power Batterie-Ladegerät ACE 12/90 ist ein vollautomatisches 12-V-Ladegerät mit 90 A Ladestrom für Bordnetze mit einer empfohlenen Batteriekapazität von 300 bis 900 Ah. Es lädt über drei unabhängige Ausgänge gleichzeitig Starter-, Verbraucher- und Bugbatterie und eignet sich für Yachten, Boote und Expeditionsfahrzeuge.
- Lüfterloser Betrieb
- Weltweiter Einsatz
Im Detail. High-Power Batterie-Ladegerät ACE 12/90.
- Lädt bis zu drei Batteriegruppen gleichzeitig, jeder Ausgang liefert den vollen Ladestrom von 90 A
- Weltweit einsetzbar dank Eingangsspannungsbereich 90-265 V AC – auch an Stegen mit langen Zuleitungen
- Geeignet für Nass-, GEL-, AGM-, Blei-Kalzium- und LiFePO4-Batterien sowie DC-Netzteilbetrieb
- Robustes, wandmontierbares Aluminiumgehäuse mit Schutzart IP23 für den Einsatz im Maschinenraum
Die moderne Schaltnetzteiltechnik des ACE 12/90 ermöglicht den Betrieb mit voller Nennleistung auch bei reduzierten Netzspannungen. Eine integrierte Softstartschaltung verhindert hohe Einschaltströme und schützt die Sicherung der Steganschlusssäule, während eine Power-Factor-Korrektur für eine niedrige Stromaufnahme aus dem 230-V-Landnetz bei hoher Ladeleistung sorgt. Bei Netzanschluss versorgt das philippi ACE 12/90 zudem alle angeschlossenen Verbraucher, während die Batterien parallel mit dem verbleibenden Ladestrom geladen werden.
Als stärkstes 12-V-Modell der philippi ACE-Baureihe (High-Power: 12/90 sowie 24/45, 24/60, 24/80 und 24/100 für 24-V-Bordnetze) ist das ACE 12/90 für anspruchsvolle Bordnetze mit hohem Ladebedarf ausgelegt.
Kompatibilität und Erweiterung: Für die Einbindung des ACE 12/90 in das philippi P-BUS-Netzwerk – etwa zur Anzeige und Parametrierung der Ladekennlinie über die System-Monitore PSM3 oder PSL – wird das optional erhältliche ACE-T-Kabel HPO benötigt.
Erstausrüster-Qualität
- Einzeln geprüft: Jedes Gerät wird in Remseck angeschlossen und in einer Prüfumgebung getestet.
- Markenbauteile, wie in der Serie für Werften.
- Jahrzehnte reparierbar: Ersatzteile bis 30 Jahre zurück, eigenes Reparaturzentrum.
Technische Daten
| Merkmal | Wert |
|---|---|
| Ladestrom | 90 A bei 12 V Nennspannung |
| Empfohlene Batteriekapazität | 300-900 Ah |
| Ausgänge | 3, jeder Ausgang mit voller Ladeleistung |
| Ladekennlinien | IU oder IUoU, über interne DIP-Schalter einstellbar |
| Batterietypen | Nass-, GEL-, AGM-, Blei-Kalzium- und LiFePO4-Batterien, DC-Netzteilmodus, frei parametrierbare Kennlinie |
| Lade-/Erhaltungsspannung | 14,4 V / 13,8 V DC |
| Eingangsspannung | 90-265 V AC, 47-65 Hz, Wirkungsgrad typ. 87 % |
| AC-Stromaufnahme | 6,0 A (230 V) / 12,0 A (115 V) |
| Kühlung | Mikroprozessorgesteuerter Lüfter, < 50 dBA in 1 m Abstand |
| Betriebstemperatur | -20 °C bis +50 °C im Nennbetrieb, Leistungsreduzierung oberhalb 50 °C, automatische Abschaltung oberhalb 60 °C |
| Gehäuse / Schutzart | Pulverbeschichtetes Aluminium, IP23, Befestigungsschrauben M6 |
| Schutzfunktionen | Eingangs-Überspannungsschutz (VDR), Verpolungsschutz per Sicherungsauslösung, Kurzschluss- und Überhitzungsschutz |
| Abmessungen (L x B x H) | 270 x 360 x 130 mm |
| Gewicht | 6,8 kg |
| Anschlussbolzen | M6 |
Anleitung
Anleitung online lesenHersteller und Produktsicherheit
philippi elektrische systeme GmbH
Neckaraue 19
71686 Remseck am Neckar
Deutschland
info@philippi-online.de
Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.
Häufige Fragen. Kurz beantwortet.
Wie viele Batterien kann das ACE 12/90 gleichzeitig laden?
Das Gerät verfügt über drei unabhängige Ladeausgänge, von denen jeder den vollen Ladestrom von 90 A liefern kann, sodass z. B. Starter-, Verbraucher- und Bugbatterie gleichzeitig geladen werden.
Welche Batterietypen unterstützt das ACE 12/90?
Nass-, GEL-, AGM- und Blei-Kalzium-Batterien sowie LiFePO4-Zellen, zusätzlich ein DC-Netzteilmodus und eine frei parametrierbare Ladekennlinie.
Kann ich das ACE 12/90 in ein P-BUS-System einbinden?
Ja, mit dem optional erhältlichen ACE-T-Kabel HPO lässt sich das ACE 12/90 an das philippi P-BUS-Netzwerk anschließen und über die System-Monitore PSM3 oder PSL anzeigen und parametrieren.
Ist das ACE 12/90 für den weltweiten Einsatz geeignet?
Ja, der weite Eingangsspannungsbereich von 90-265 V AC (47-65 Hz) erlaubt den Betrieb an Landstromnetzen mit unterschiedlichen Spannungen weltweit sowie an Bordgeneratoren.
