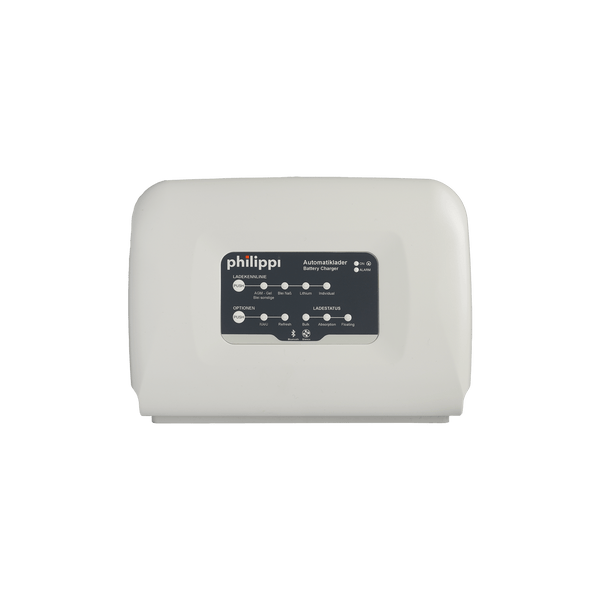

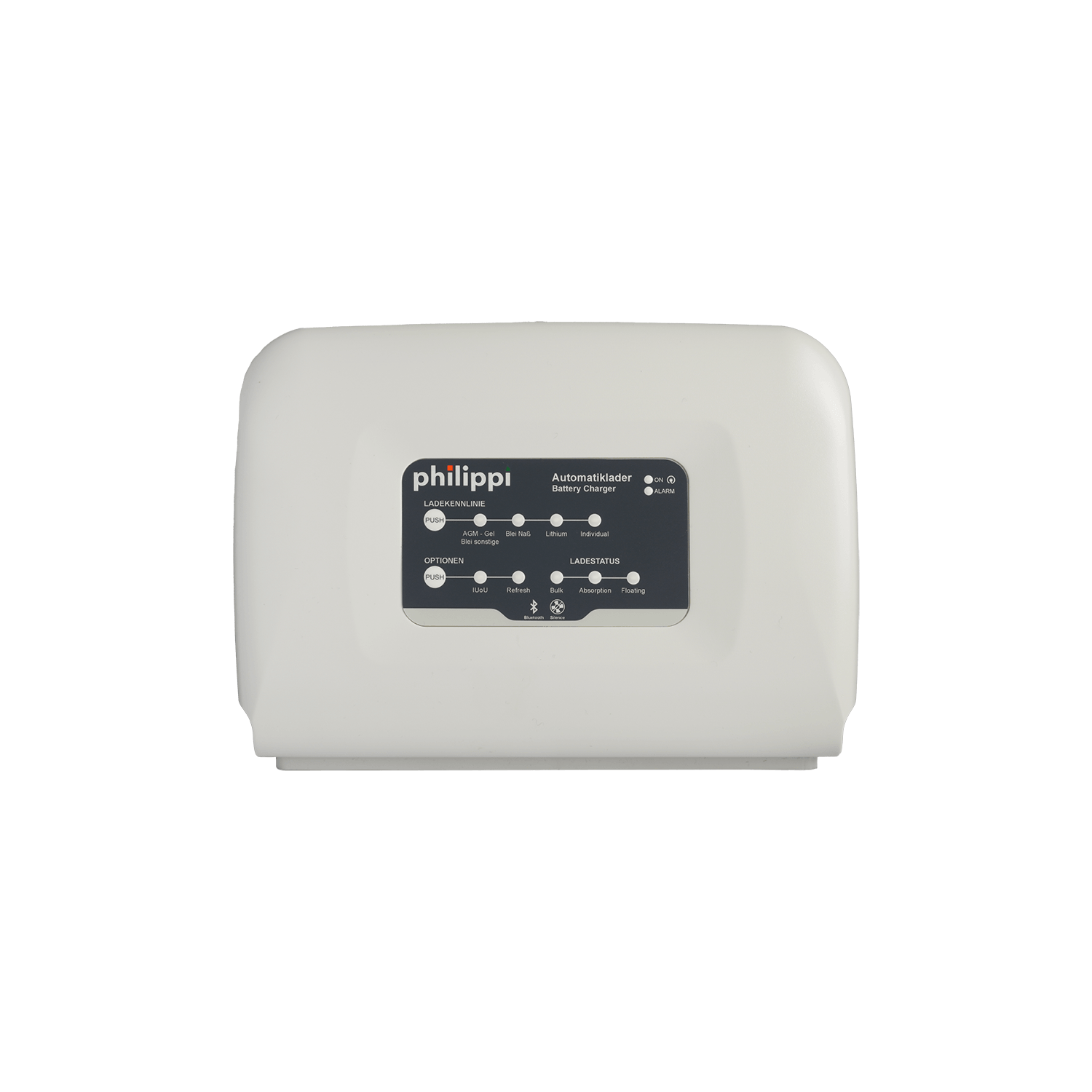

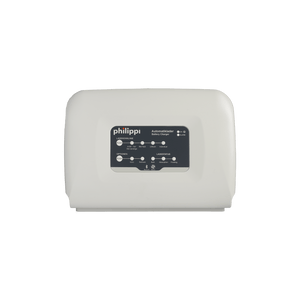

Batterie-Ladegerät ACE 12/30
Das philippi Batterie-Ladegerät ACE 12/30 ist ein lüfterloses 12-V-Automatikladegerät für das Bordnetz von Yachten, Booten und Expeditionsfahrzeugen, das eine Batterie oder bis zu drei Batteriegruppen gleichzeitig mit bis zu 30 A lädt. Es hat eine Bluetooth-App-Anbindung und lässt sich über das optionale ACE-T-Kabel HPO an den P-BUS anbinden.
- Lüfterloser Betrieb
- Weltweiter Einsatz
Im Detail. Batterie-Ladegerät ACE 12/30.
- Lädt bis zu drei Batteriegruppen gleichzeitig, z. B. Verbraucher-, Starter- und Bugstrahlruderbatterie
- Lüfterloser Betrieb dank im Gehäuseboden integriertem Kühlkörper – leise, auch im Maschinenraum installierbar
- Weiter Eingangsspannungsbereich 90–265 V AC ohne Leistungsreduzierung – weltweit einsetzbar, auch bei schwachem Landanschluss

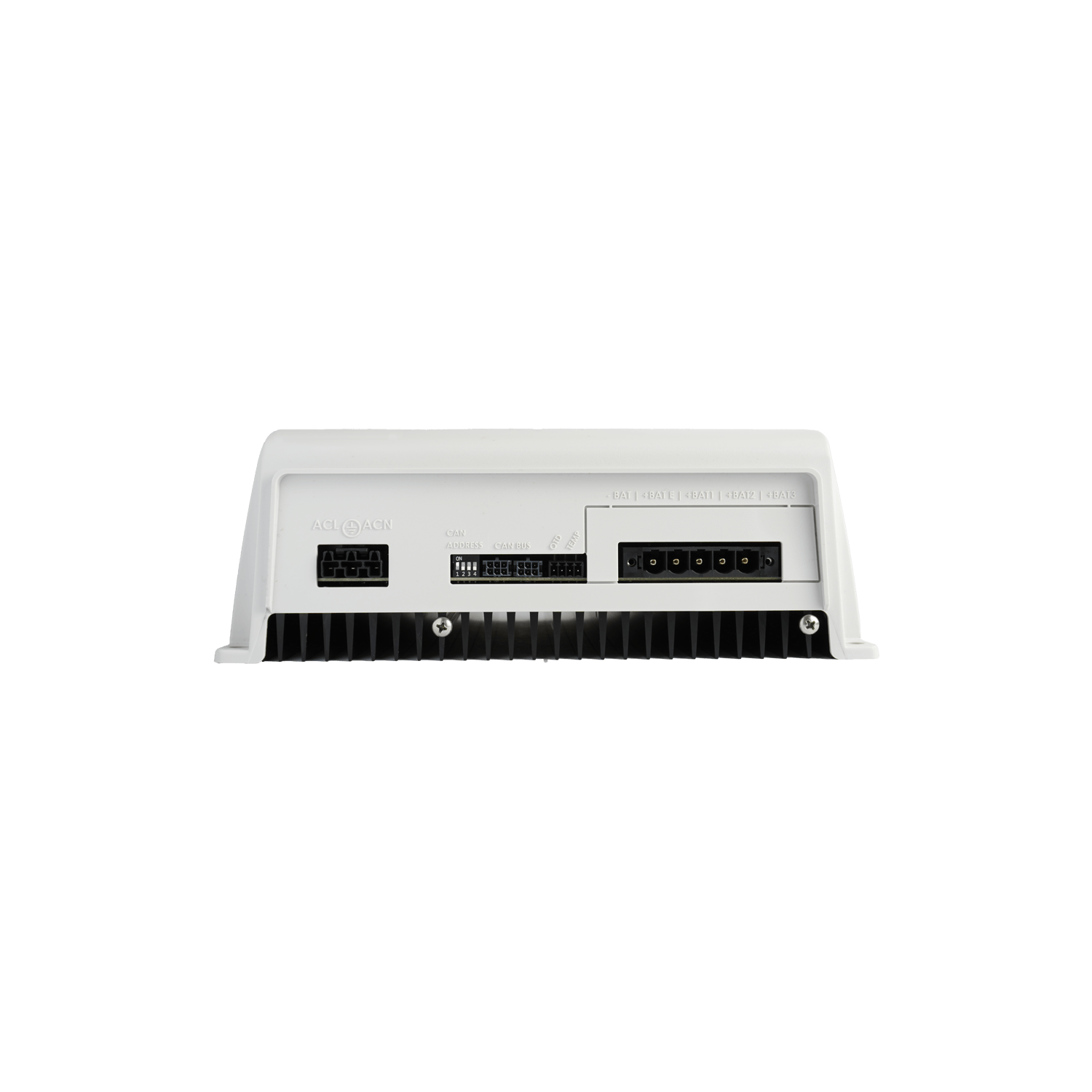

- Steckbare AC-/DC-Anschlüsse und Temperaturfühler bereits im Lieferumfang – Plug & Play
Das philippi ACE 12/30 eignet sich für den Einsatz an Bord überall dort, wo mehrere Batteriegruppen im Bordnetz zuverlässig geladen werden müssen – von der einfachen Verbraucherbatterie bis zur komplexen Anlage mit Starter-, Verbraucher- und Bugstrahlruderbatterie. Über das Bedienfeld lässt sich die passende Ladekennlinie für Nass-, Blei-Kalzium-, GEL- und AGM-Batterien sowie Lithium-Batteriesysteme auswählen; parallel kann über die System-Monitore PSM oder PSL eine frei einstellbare Kennlinie parametriert werden. Zusätzlich stehen ein Winterlager- und ein Netzteilmodus sowie eine Refresh-Funktion zur Batteriepflege zur Verfügung.
Im Netzteilmodus liefert das ACE 12/30 eine geregelte und gefilterte DC-Stromversorgung, etwa während der Bauphase, wenn noch keine Batterien an Bord sind, oder während einer Austauschphase. Das Ladegerät wird inklusive Netzkabel (1 m), Temperaturfühler (2,8 m) und DC-Anschlussstecker geliefert.
Kompatibilität: Das ACE 12/30 kommuniziert über P-BUS (mit dem separat erhältlichen ACE-T-Kabel HPO) mit den philippi System-Monitoren PSM und PSL sowie per Bluetooth mit der zugehörigen App. Es gehört zur ACE-Baureihe für 12 V (ACE 12/30, 12/44, 12/64) und 24 V (ACE 24/25, 24/30).
Erstausrüster-Qualität
- Einzeln geprüft: Jedes Gerät wird in Remseck angeschlossen und in einer Prüfumgebung getestet.
- Markenbauteile, wie in der Serie für Werften.
- Jahrzehnte reparierbar: Ersatzteile bis 30 Jahre zurück, eigenes Reparaturzentrum.
Technische Daten
| Merkmal | Wert |
|---|---|
| Bestell-Nr. (SKU) | 045123013 |
| Ladestrom | 30 A |
| Nennspannung | 12 V |
| Ausgänge | 3 |
| Empf. Batteriekapazität | 120–250 Ah |
| Ladekennlinien | 4-stufig, einstellbar (Werkseinstellung 14,4 V / 13,8 V), Winterlager-, Netzteilmodus, Refresh-Funktion |
| Batterietypen | 7 Ladeprogramme für Nass-, Blei-Kalzium-, GEL-, AGM-Batterien und Lithium-Batteriesysteme |
| Eingangsspannung AC | 90–265 V / 47–65 Hz |
| Wirkungsgrad | 90 % typisch |
| Stromaufnahme 230 / 115 V | 1,7 / 3,4 A |
| Abmessungen L x B x H | 236 x 180 x 96 mm |
| Gewicht | 2,1 kg |
| Kühlung | Lüfterlose Konvektionskühlung |
| Betriebstemperaturbereich | -20 °C bis 60 °C, ab 55 °C wird die Leistung reduziert |
| Schutzart | IP 22 |
| Elektroschutz | Gegen Kurzschluss und Überspannung (Sicherung) |
| P-BUS-Anschluss | Optional über ACE-T-Kabel HPO |
Hersteller und Produktsicherheit
philippi elektrische systeme GmbH
Neckaraue 19
71686 Remseck am Neckar
Deutschland
info@philippi-online.de
Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.
Häufige Fragen. Kurz beantwortet.
Wie viele Batteriegruppen kann das ACE 12/30 gleichzeitig laden?
Das ACE 12/30 lädt bis zu drei getrennte Batteriegruppen gleichzeitig, zum Beispiel Verbraucher-, Starter- und Bugstrahlruderbatterie. Insgesamt liefert es einen Ladestrom von bis zu 30 A. Empfohlen ist das Gerät für Batteriekapazitäten von 120 bis 250 Ah. Die steckbaren AC- und DC-Anschlüsse sowie der Temperaturfühler sind im Lieferumfang enthalten.
Verliert das ACE 12/30 bei hohen Temperaturen an Leistung?
Nein. Bis zu einer Umgebungstemperatur von etwa 55 °C steht die volle Ladeleistung zur Verfügung, erst darüber wird die Leistung reduziert. Der Betriebstemperaturbereich reicht von -20 °C bis 60 °C. Gekühlt wird lüfterlos über einen im Gehäuseboden integrierten Kühlkörper, deshalb arbeitet das ACE 12/30 leise und lässt sich auch im Maschinenraum installieren.
Kann ich verschiedene Batterietypen mit dem ACE 12/30 laden?
Ja. Das ACE 12/30 bietet sieben Ladeprogramme für Nass-, Blei-Kalzium-, GEL- und AGM-Batterien sowie Lithium-Batteriesysteme, auswählbar am Bedienfeld. Über die System-Monitore PSM oder PSL lässt sich zusätzlich eine frei einstellbare Kennlinie parametrieren. Dazu kommen ein Winterlager- und ein Netzteilmodus sowie eine Refresh-Funktion zur Batteriepflege.
Funktioniert das ACE 12/30 auch an schwachem Landstrom?
Ja. Das ACE 12/30 arbeitet mit 90 bis 265 V AC und 47 bis 65 Hz ohne Leistungsreduzierung und ist damit weltweit einsetzbar, auch an schwachen Landanschlüssen. Die Stromaufnahme beträgt 1,7 A bei 230 V und 3,4 A bei 115 V. Der Wirkungsgrad liegt typisch bei 90 %.
