Bavaria Refit

Neue Schalttafel für Ihre Bavaria. Passgenau, ohne neu zu verkabeln.

Vorher: die Original-Tafel

Die ab Werk verbaute Schalttafel, bei vielen Yachten aus den Baujahren um 2000. Bedientasten fallen mit der Zeit aus, den Ladezustand der Batterie zeigt sie nicht an.

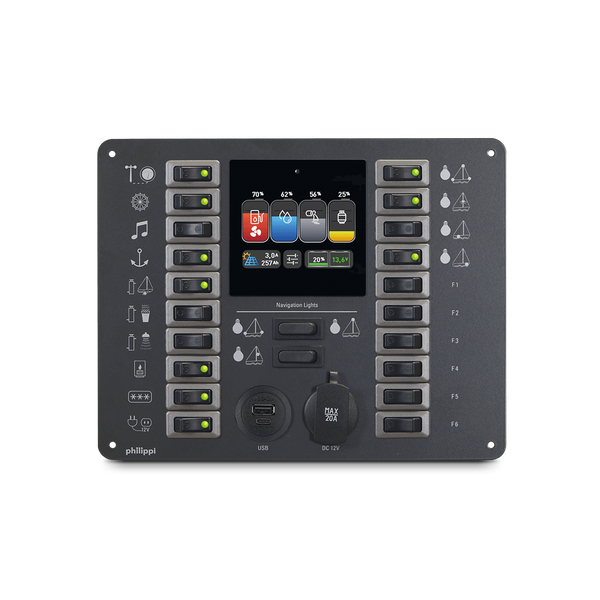

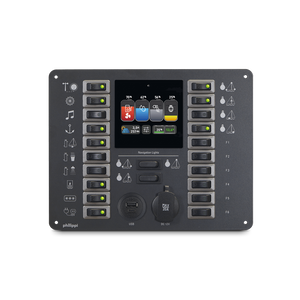

Nachher: das Refit-Panel

Passgenauer 1:1-Ersatz für das Original-Panel, mit thermischen Wipp-Schutzschaltern, DC- und USB-C/A-Ladesteckdose und integriertem Batterie-Tank-Monitor BTM2.

Einstecken statt neu verkabeln

Der vorkonfektionierte Kabelbaum passt an den vorhandenen bootsseitigen Kabelstecker, die vorhandenen Tanksonden bleiben. Refit-Panele gibt es für die Bavaria-Panele 16, 20, 301 und 303.

Navigationsecke einer Bavaria mit der originalen Schalttafel 303
Dieselbe Navigationsecke mit dem philippi Refit-Panel 303
philippi Refit-Panel mit vorkonfektioniertem Kabelbaum, freigestellt

Im Detail. Bavaria Refit-Panel 303.

  • Kompletter Austausch des Bedienteils ohne aufwendige Elektroinstallation – Original-Panel bleibt bootsseitig unangetastet
  • 20 Stromkreise mit robusten thermischen Wipp-Schutzschaltern statt anfälliger Tasten
  • Integrierter Monitor BTM2 zeigt Batterie- und Tankdaten direkt an und überträgt sie ins NMEA-Netzwerk des Plotters
  • DC- und USB-C/A-Ladesteckdose sowie 2 Umschalter für die Positionslampenschaltung bereits verbaut
  • Erweiterbar um Solarüberwachung, Tiefentladeschutz und Fernabschaltung von Luxusverbrauchern

Das philippi Bavaria Refit-Panel 303 richtet sich an Bavaria-Eigner, die auf dem Originalpanel den Batterie-Ladezustand nicht mehr zuverlässig ablesen können oder deren Schalter nicht mehr sauber funktionieren. Da nur das sichtbare Bedienteil getauscht wird und der mitgelieferte Kabelbaum bereits mit den passenden Steckverbindern ausgestattet ist, bleibt die Bordelektrik gut zugänglich und Wartung sowie spätere Erweiterungen des Bordnetzes bleiben einfach.

Das Batteriemanagement für Lithium- oder Blei-Batterien erfolgt über einen Shunt nahe der Verbraucherbatterie. Optional lassen sich mit einem zusätzlichen Shunt auch Solardaten anzeigen, und mit einem fernsteuerbaren Hauptschalter kann ein Tiefentladeschutz bzw. das frühzeitige Abtrennen von Luxusverbrauchern realisiert werden.

Kompatibilität: Für das Panel 303 wird zusätzlich das Tankinterface TIL benötigt, da im Schiff Büschelsonden verbaut sind. Sind zwei Fäkalientanks eingebaut, wird zusätzlich das TIL2 benötigt. Für das SE-TFT-Panel ist kein TIL erforderlich, da dort die Tankgeber direkt am Monitor angeschlossen werden (10–180 Ω).

Erstausrüster-Qualität

  • Einzeln geprüft: Jedes Gerät wird in Remseck angeschlossen und in einer Prüfumgebung getestet.
  • Markenbauteile, wie in der Serie für Werften.
  • Jahrzehnte reparierbar: Ersatzteile bis 30 Jahre zurück, eigenes Reparaturzentrum.
So fertigen wir

Technische Daten

Eigenschaft Wert
Stromkreise 20, mit thermischen Wipp-Schutzschaltern
Monitor BTM2, NMEA-fähig
Lieferumfang DC- und USB-C/A-Ladesteckdose, 2 Umschalter Positionslampen, Kabelbaum mit Multisteckverbinder und Zubehör
Abmessungen Panel B 265 x H 210 x T 70 mm
SKU 030183015

Hersteller und Produktsicherheit

philippi elektrische systeme GmbH
Neckaraue 19
71686 Remseck am Neckar
Deutschland
info@philippi-online.de

Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.

Bavaria Refit

Passt das Panel zu Ihrem Boot? Alle Panele im Vergleich.

Fotos der Original-Tafeln, der Tausch in drei Schritten und Antworten auf häufige Fragen.

Häufige Fragen. Kurz beantwortet.

Passt das Bavaria Refit-Panel 303 als direkter Ersatz für mein vorhandenes Panel?

Ja, es hat identische Maße wie das originale, fest verschraubte Bavaria Panel 303. Nur das sichtbare Bedienteil wird getauscht und mit dem vorhandenen bootseitigen Kabelstecker verbunden.

Benötige ich ein zusätzliches Tankinterface?

Für das Panel 303 wird das Tankinterface TIL benötigt, da im Schiff Büschelsonden verbaut sind. Sind zwei Fäkalientanks eingebaut, wird zusätzlich das TIL2 benötigt.

Kann ich zusätzlich meine Solaranlage überwachen?

Ja, optional lassen sich mit einem zusätzlichen Shunt auch Solardaten anzeigen.
