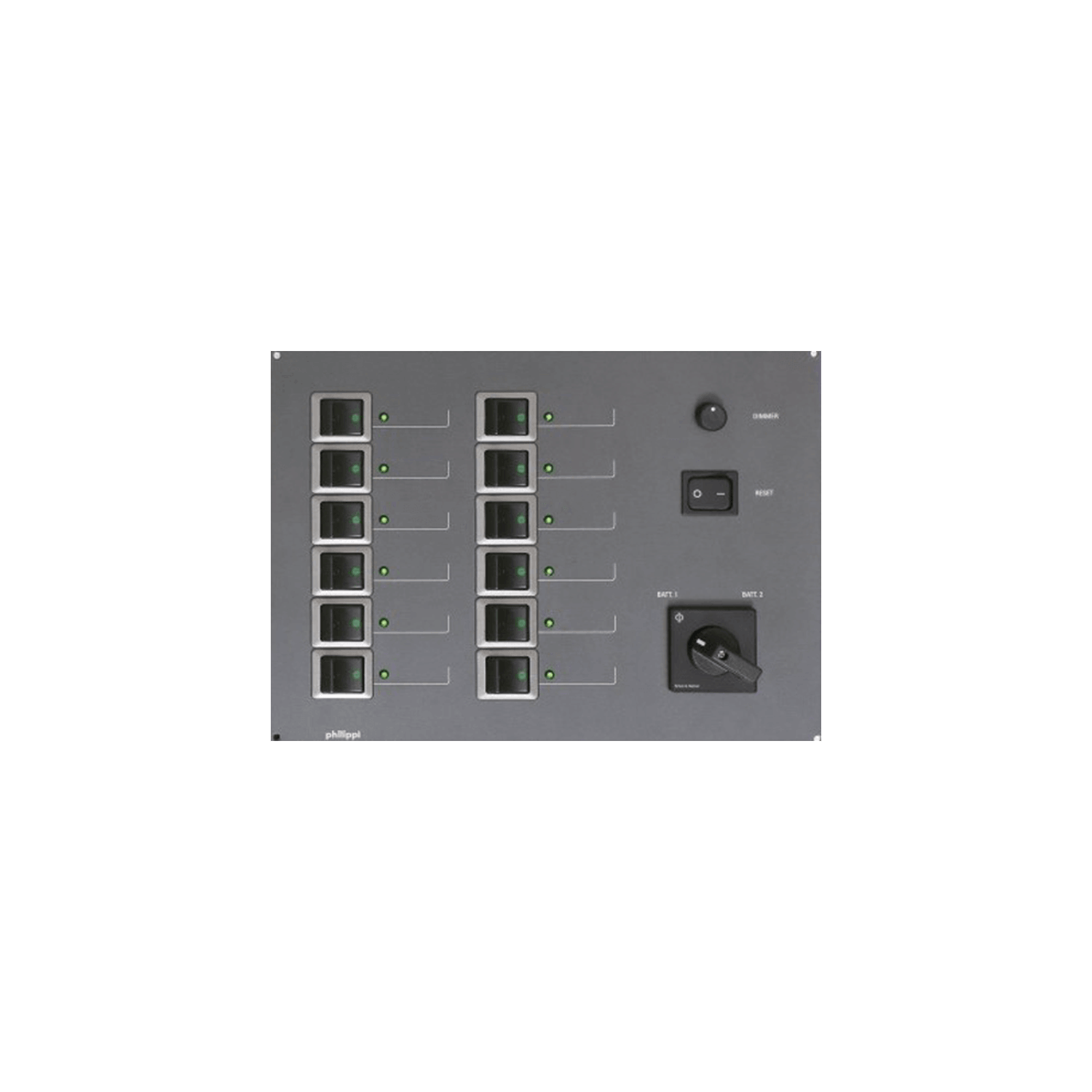

Im Detail. Schalttafel NAV 212.

  • Frühzeitige Ausfallwarnung pro Laterne erhöht die Sicherheit bei Dunkelheit und in Revieren mit hoher Verkehrsdichte
  • Zentrale Verteilung und Absicherung von 12 Stromkreisen spart Platz im Schaltschrank
  • Umschalter für zwei Batteriegruppen sorgt für Redundanz im Bordnetz
  • Externer Alarmausgang lässt sich in die Brückenüberwachung integrieren

Die philippi Schalttafel NAV 212 wurde für die Positionslaternenüberwachung auf kommerziellen Schiffen entwickelt. Jede der 12 überwachten Positionslampen wird individuell auf Glühlampen- oder LED-Ausfall bzw. Kabelunterbrechung geprüft; ein Fehler wird sofort per LED-Anzeige und optional per externem Alarm signalisiert. Die Signal-LEDs lassen sich über einen integrierten Dimmer an die Umgebungshelligkeit anpassen.

Geliefert wird die NAV 212 mit einem 1 m langen Kabelbaum zur Anschlussbox, angeschlossen über 2,5-mm²-Schraubklemmen. Eine DNV-Zulassung für die NAV-Serie ist in Vorbereitung; die separate Zulassungsdokumentation kann bei philippi angefragt werden.

Die NAV 212 gehört zur philippi NAV-Familie für Berufsschiffe: Die NAV 206 deckt 6 Stromkreise ab, die NAV 208 acht, die NAV 212 zwölf. Für Schiffe mit GMDSS-Funkanlage steht ergänzend die Schalttafel NAV-GMDSS zur Verfügung.

Erstausrüster-Qualität

  • Einzeln geprüft: Jedes Gerät wird in Remseck angeschlossen und in einer Prüfumgebung getestet.
  • Markenbauteile, wie in der Serie für Werften.
  • Jahrzehnte reparierbar: Ersatzteile bis 30 Jahre zurück, eigenes Reparaturzentrum.
So fertigen wir

Technische Daten

Merkmal Wert
Bordnetz 12 / 24 V DC
Stromkreise 12 x zweipolig, thermischer Schutzschalter 6 A
Positionslampenüberwachung 12 Kanäle, individuell
Batterieumschaltung Umschalter für 2 Batteriegruppen
Kabelbaum 1 m zur Anschlussbox, 2,5 mm² Schraubklemmen
Abmessungen B 315 x H 230 x T 110 mm
Bestell-Nr. 0 3015 0011

Hersteller und Produktsicherheit

philippi elektrische systeme GmbH
Neckaraue 19
71686 Remseck am Neckar
Deutschland
info@philippi-online.de

Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.

Häufige Fragen. Kurz beantwortet.

Für welches Bordnetz ist die NAV 212 ausgelegt?

Die NAV 212 ist für das 12-/24-V-Bordnetz von Berufsschiffen ausgelegt.

Wie viele Stromkreise und Positionslampen überwacht die NAV 212?

Sie verteilt und sichert 12 zweipolige Stromkreise mit thermischen Schutzschaltern (6 A) und überwacht individuell 12 Positionslampen mit separater Elektronik.

Kann die NAV 212 zwischen zwei Batteriegruppen umschalten?

Ja, ein Umschalter für 2 Batteriegruppen ist integriert.

Gibt es einen Ausgang für einen externen Alarm?

Ja, die NAV 212 verfügt über einen Ausgang für externen Alarm.

Hat die NAV 212 eine DNV-Zulassung?

Eine DNV-Zulassung für die NAV-Serie ist derzeit in Vorbereitung; die passende Dokumentation können Sie bei philippi separat anfragen.
