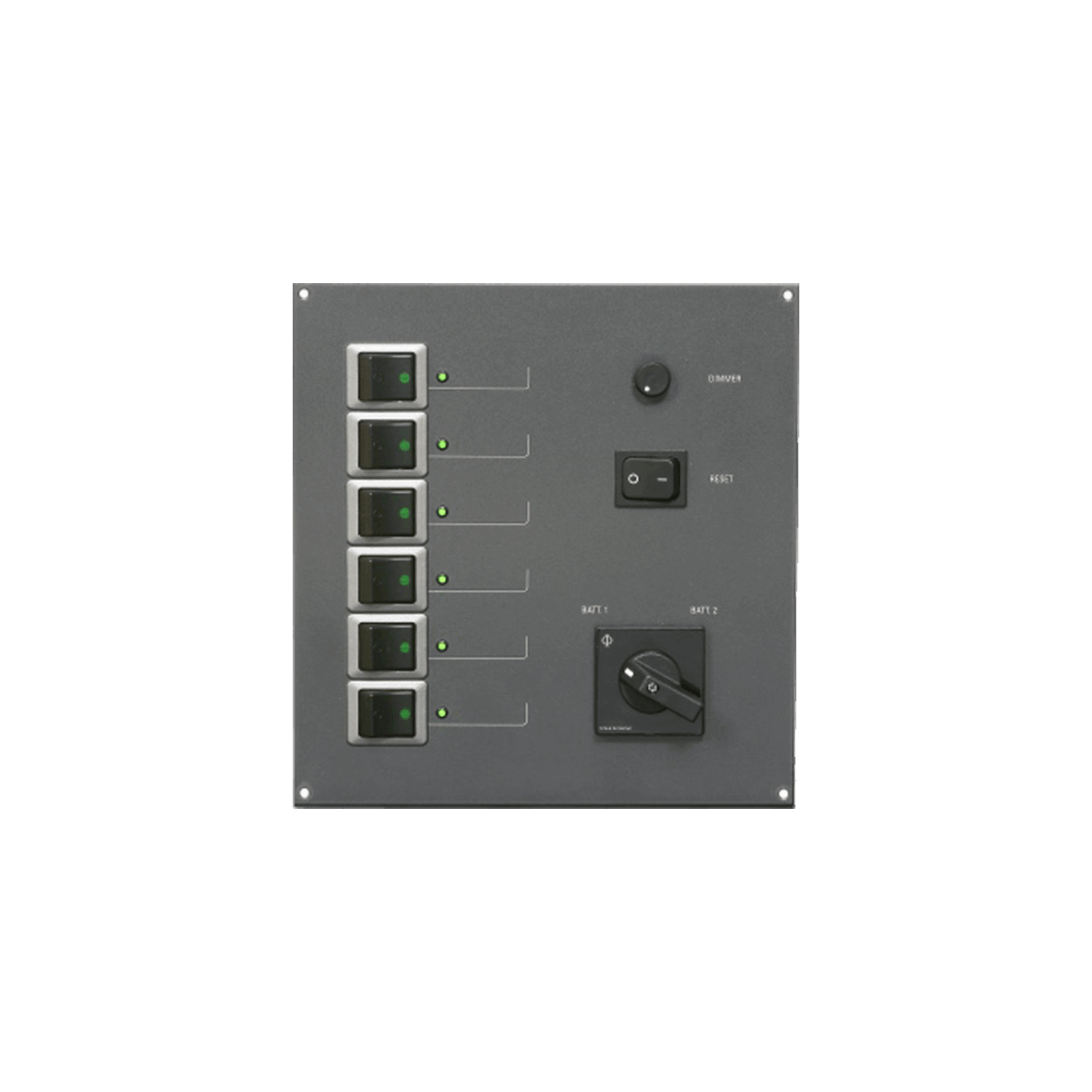

Schalttafel NAV 206
Die Schalttafel NAV 206 ist ein Laternenüberwachungs-Panel von philippi für das 12-/24-V-Bordnetz von Berufsschiffen, das 6 zweipolige Stromkreise absichert und die Navigationslichter individuell auf Ausfall überwacht. Frühzeitige Ausfallwarnung pro Laterne erhöht die Sicherheit bei Dunkelheit.
- Individuelle Navigationslichtsteuerung – 6 Kanäle
- Zweipolig & Made in Germany – für Berufsschiffe
Im Detail. Schalttafel NAV 206.
- Frühzeitige Ausfallwarnung pro Laterne erhöht die Sicherheit bei Dunkelheit
- Kompakte Bauform für kleinere Berufsschiffe mit weniger Stromkreisen
- Umschalter für zwei Batteriegruppen sorgt für Redundanz im Bordnetz
- Externer Alarmausgang lässt sich in die Brückenüberwachung integrieren
Die philippi Schalttafel NAV 206 wurde für die Positionslaternenüberwachung auf kommerziellen Schiffen entwickelt. Sie überwacht 6 Navigationslichter individuell auf Glühlampen- oder LED-Ausfall bzw. Kabelunterbrechung; ein Fehler wird per LED-Anzeige und optional per externem Alarm signalisiert. Die Signal-LEDs lassen sich über einen integrierten Dimmer an die Umgebungshelligkeit anpassen.
Geliefert wird die NAV 206 mit einem 1 m langen Kabelbaum zu den Platinenanschlüssen.
Die NAV 206 gehört zur philippi NAV-Familie für Berufsschiffe: Die NAV 206 deckt 6 Stromkreise ab, die NAV 208 acht, die NAV 212 zwölf. Für Schiffe mit GMDSS-Funkanlage steht ergänzend die Schalttafel NAV-GMDSS zur Verfügung.
Erstausrüster-Qualität
- Einzeln geprüft: Jedes Gerät wird in Remseck angeschlossen und in einer Prüfumgebung getestet.
- Markenbauteile, wie in der Serie für Werften.
- Jahrzehnte reparierbar: Ersatzteile bis 30 Jahre zurück, eigenes Reparaturzentrum.
Technische Daten
| Merkmal | Wert |
|---|---|
| Bordnetz | 12 / 24 V DC |
| Stromkreise | 6 x zweipolig, thermischer Schutzschalter 6 A |
| Navigationslichter überwacht | 6, individuell |
| Batterieumschaltung | Umschalter für 2 Batteriegruppen |
| Kabelbaum | 1 m zu den Platinenanschlüssen |
| Abmessungen | B 220 x H 230 x T 110 mm |
| Bestell-Nr. | 0 3016 0004 |
Hersteller und Produktsicherheit
philippi elektrische systeme GmbH
Neckaraue 19
71686 Remseck am Neckar
Deutschland
info@philippi-online.de
Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.
Häufige Fragen. Kurz beantwortet.
Für welches Bordnetz ist die NAV 206 geeignet?
Die NAV 206 ist für das 12-/24-V-Bordnetz von Berufsschiffen geeignet.
Wie viele Stromkreise und Navigationslichter überwacht die NAV 206?
Sie verteilt und sichert 6 zweipolige Stromkreise mit thermischen Schutzschaltern (6 A) und überwacht individuell 6 Navigationslichter.
Kann die NAV 206 zwischen zwei Batteriegruppen umschalten?
Ja, ein Umschalter für 2 Batteriegruppen ist integriert.
Was unterscheidet die NAV 206 von der NAV 208?
Die NAV 206 bietet 6 Stromkreise mit 6 überwachten Navigationslichtern bei Abmessungen B 220 x H 230 x T 110 mm. Die NAV 208 bietet dagegen 8 Stromkreise mit 10 überwachten Navigationslichtern bei B 210 x H 210 x T 110 mm.
