philippi Schalttafel NAV 230
philippi · Schaltpanele

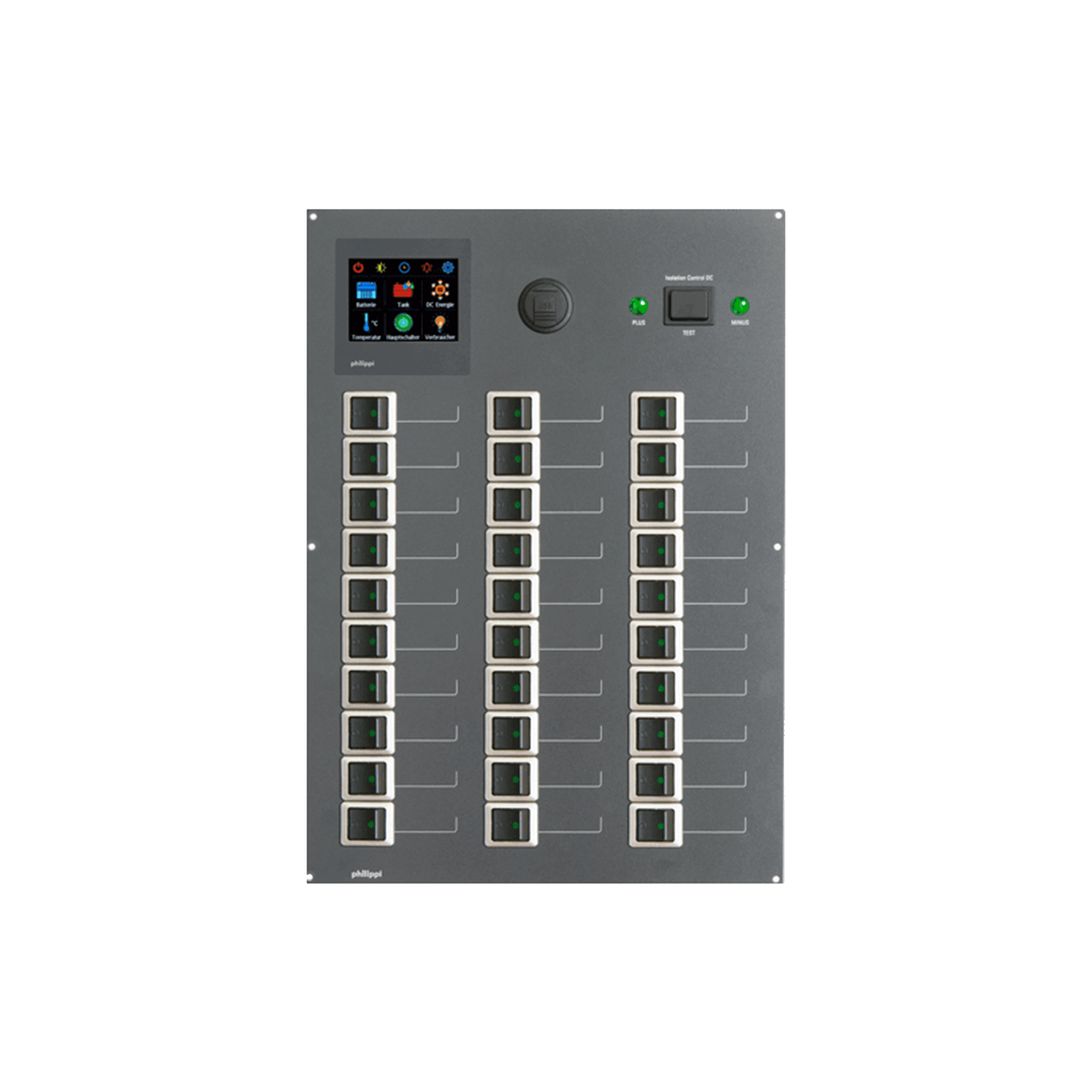

Schalttafel NAV 230
Die Schalttafel NAV 230 von philippi ist eine DC-Hauptschalttafel für komplexe Bordnetze auf Berufsschiffen, die bis zu 30 zweipolige Stromkreise absichert und das Bordnetz per PSM3-Monitor mit Isolationstest überwacht. Individuell nach Kundenanforderung bestückt, Anzahl und Nennstrom der thermischen Schutzschalter frei wählbar.
- Individuell bestückt – Ihre Konfiguration auf Anfrage
- Bis zu 30 Stromkreise – Zentrale für komplexe Bordnetze
Im Detail. Schalttafel NAV 230.
- Individuell nach Kundenanforderung bestückt – Anzahl und Nennstrom der thermischen Schutzschalter frei wählbar
- Erdschlussüberwachung per PSM3-Monitor sorgt für frühzeitige Fehlererkennung im Bordnetz
- Hauptanschluss bereits für Hauptsicherung und Shunt SHX vorbereitet – spart Zeit bei der Systemerweiterung
- Integrierte USB-Ladesteckdose direkt am Panel
P-Bus-Terminatoren sind enthalten: Alle nötigen P-Bus-Terminatoren liegen dem eingebauten System-Monitor bei. Sie kaufen nur noch die passenden P-Bus-Kabel dazu.
Die NAV 230 von philippi ist als DC-Hauptpanel mit Reihenklemme für Berufsschiffe konzipiert, auf denen zahlreiche Verbraucherkreise zentral verteilt und abgesichert werden müssen. Bis zu 30 zweipolige Stromkreise werden über thermische Schutzschalter geschützt, die Schalter und Sicherung in einem Bauteil vereinen und im Fehlerfall ohne Sicherungswechsel sofort wieder einsatzbereit sind.
Der integrierte PSM3-Monitor überwacht das Bordnetz per Isolationstest auf Erdschlüsse – ein wichtiges Sicherheitsmerkmal auf Berufsschiffen. Über den vorbereiteten Hauptanschluss lässt sich die NAV 230 bei Bedarf um eine Hauptsicherung und den Shunt SHX zur Strommessung erweitern. Die Verkabelung zur Reihenklemme erfolgt über einen 1 m langen Kabelbaum mit 2,5 mm² Schraubklemmen.
Die NAV 230 ist Teil der philippi-Schalttafelreihe für Berufsschiffe und lässt sich über den vorbereiteten Hauptanschluss mit dem Shunt SHX sowie dem System-Monitor PSM3 zur zentralen Bordnetzüberwachung kombinieren.
Erstausrüster-Qualität
- Einzeln geprüft: Jedes Gerät wird in Remseck angeschlossen und in einer Prüfumgebung getestet.
- Markenbauteile, wie in der Serie für Werften.
- Jahrzehnte reparierbar: Ersatzteile bis 30 Jahre zurück, eigenes Reparaturzentrum.
Technische Daten
| Merkmal | Wert |
|---|---|
| Stromkreise | bis zu 30, zweipolig, mit thermischen Schutzschaltern |
| Überwachung | PSM3-Monitor mit Isolationstest (Erdschlussüberwachung) |
| USB-Ladesteckdose | integriert |
| Hauptanschluss | vorbereitet für Hauptsicherung und Shunt SHX |
| Kabelbaum | 1 m, Panel zur Reihenklemme, 2,5 mm² Schraubklemmen |
| Abmessungen | B 315 x H 440 x T 110 mm |
Hersteller und Produktsicherheit
philippi elektrische systeme GmbH
Neckaraue 19
71686 Remseck am Neckar
Deutschland
info@philippi-online.de
Sicherheitshinweise: siehe Bedienungsanleitung und Datenblatt.
Häufige Fragen. Kurz beantwortet.
Was überwacht der PSM3-Monitor der NAV 230?
Der integrierte PSM3-Monitor überwacht das Bordnetz per Isolationstest (Erdschlussüberwachung).
Ist für die NAV 230 zusätzlich ein Shunt SHX erforderlich?
Nicht zwingend: Der Hauptanschluss der NAV 230 ist bereits für die Integration einer Hauptsicherung und eines Shunt SHX vorbereitet, sodass dieser bei Bedarf ergänzt werden kann.
Wie viele Stromkreise lassen sich mit der NAV 230 absichern?
Bis zu 30 zweipolige Stromkreise mit thermischen Schutzschaltern, individuell nach Kundenwunsch bestückt.
Ist eine USB-Ladesteckdose bereits integriert?
Ja, die NAV 230 verfügt über eine integrierte USB-Ladesteckdose.
