Steckverbinder.
Wasserdicht, verriegelt, verwechslungssicher.
Steckverbindungen sind die Stellen im Bordnetz, an denen die meisten Störungen entstehen: Feuchtigkeit, Salzluft und Vibration greifen die Kontakte an. Entscheidend sind Schutzart, Strom je Kontakt, Polzahl und die Trennung von AC und DC. philippi führt dafür die wasserdichte Serie 692 aus eigener Fertigung, Hochstrom- und MagCode-Steckverbinder sowie CEE-Landanschlussstecker.
Alle Produkte. 130 Artikel.
Blindplatte für Steckdose
5,40 €
Montageplatte für USB- und Power-Steckdose
1,70 €

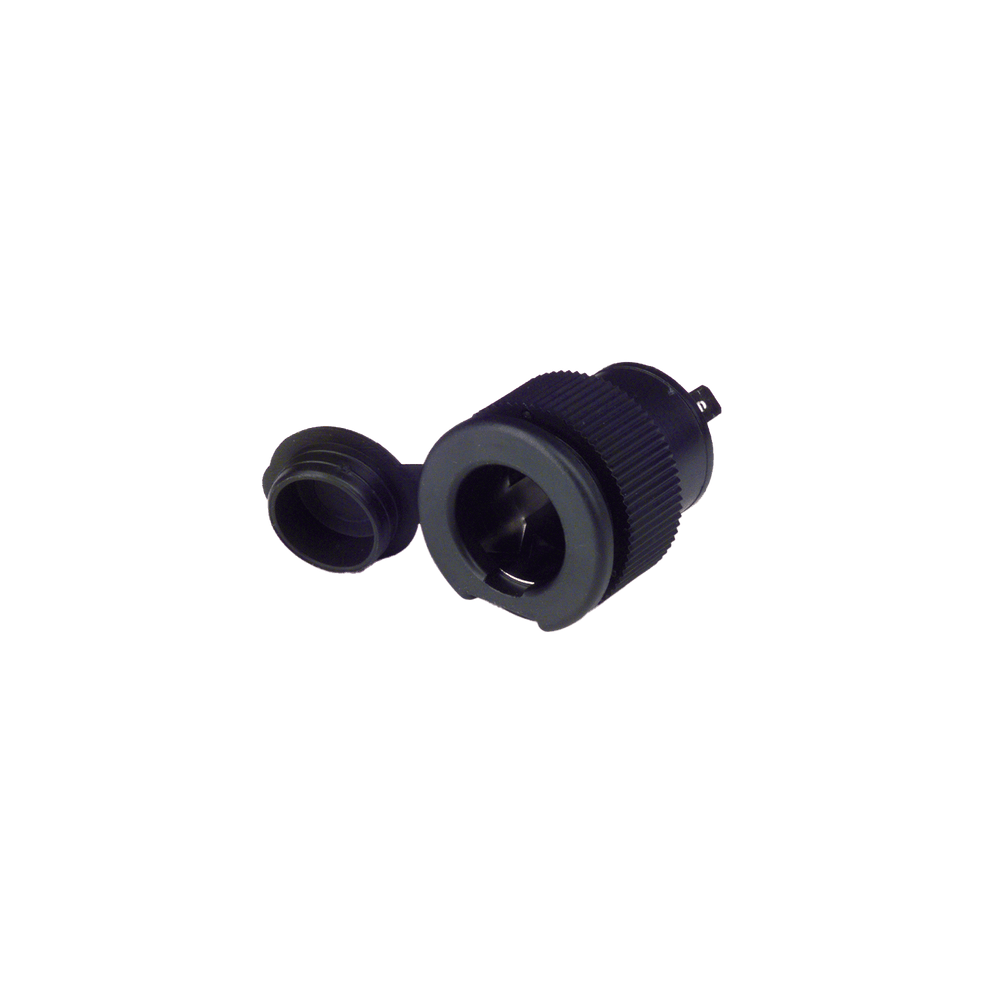

Einbau-Normsteckdose mit Klappdeckel ESD 12/24
6,35 €
Aufbau-Steckdose mit Klappdeckel ASD 12/24
8,20 €
Adapterkabel AK 12/24
10,20 €
Einbau-Normsteckdose mit Deckel und Montageplatte ESD 12/24 MP
10,95 €
Normstecker-Adapter 12V NSA 12/24
13,80 €
Anschlusskabel KPB 12/24
14,95 €
Verlängerungskabel mit Sicherung VK 12/24
19,20 €
Verlängerungskabel WVK 12/24
21,90 €Steckverbinder für Bordnetz und Fahrzeug – alle Bauformen im Überblick
Steckverbinder von philippi verbinden und trennen Leitungen im Bordnetz von Booten, Yachten und Fahrzeugen: von der wasserdichten Serie 692 mit IP67 über Hochstromsteckverbindungen bis 150 A bis zu CEE-Steckern für den 230-V-Landanschluss. Entscheidend für die Auswahl sind Schutzart am Einbauort, Strom je Kontakt, Polzahl mit Schutzleiter und die Trennung von AC und DC.
Steckverbindungen sind im Bordnetz die Stellen, an denen Strom eine Trennstelle überwinden muss – und genau dort entstehen die meisten Störungen. Feuchtigkeit und Salzluft greifen Kontakte an, Korrosion erhöht den Übergangswiderstand, und ein höherer Übergangswiderstand bedeutet Spannungsabfall und Wärme genau an der schlechtesten Stelle. Dazu kommt Vibration: Was an Bord bei Seegang oder im Fahrzeug auf schlechter Piste dauernd bewegt wird, arbeitet sich lose, wenn die Verbindung nicht verriegelt und das Kabel nicht zugentlastet ist. Deshalb entscheidet nicht der Preis eines Steckers über die Zuverlässigkeit einer Anlage, sondern die Auswahl nach vier Kriterien: Schutzart am Einbauort, Strombelastbarkeit je Kontakt, Polzahl inklusive Schutzleiter – und die konsequente Trennung von AC-Landstrom und DC-Bordnetz, damit keine Verwechslung möglich ist. In dieser Kategorie finden Sie die Bauformen dafür, von philippi aus eigener Fertigung in Deutschland ergänzt um ausgewählte Sortimentsmarken.
Auswahl auf einen Blick
| Serie / Typ | Polzahl | Nennstrom | Spannung | Schutzart | Preis |
|---|---|---|---|---|---|
| Serie 692 wasserdicht | 2 / 4 / 7 / 2+PE | 10–16 A je Kontakt | 50 V (2+PE: 230 V) | IP67 | ab 7,20 € |
| Serie 694, 4+PE | 4+PE | 20 A je Kontakt | 400 V | IP65 | ab 22,30 € |
| Subminiatur 720 | 3 / 5 | 7 / 5 A je Kontakt | – | IP67 | ab 8,10 € |
| RS 692 Land | 2+PE | 16 A | 230 V | IP 66 | ab 46,80 € |
| PC 65 Set | – | max. 65 A DC | max. 1500 V DC | IP68 (gesteckt) | 46,90 € |
| LB 80 | 2 | 80 A | max. 96 V | IP23 | 35,00 € (Halter 11,90 €) |
| Hochstromsteckverbindung 150 A | – | 150 A | 1000 V DC | IP 67 (gesteckt) | ab 17,50 € |
| MagCode MCF / MCS | – | – | 12 V / 24 V | – | ab 23,50 € |
| CEE IP X4: GSS, GSK, KS, KD, WKD | 2+PE | 16 A | 230 V | IP X4 | ab 8,80 € |
| CEE IP X7: GS wd, KD wd | 2+PE | 16 A | 230 V | IP X7 | ab 29,50 € |
| MP 16: MP 16-10 SQ, MP 16-10 K, MPS 16-10 | – | 16 A | – | IP 56 (MP), IP 44 (MPS) | ab 69,90 € |
| MP 32: MP 32-16, MPS 32-16 | – | 32 A | 230 V (MP 32-16) | IP 44 (MPS) | ab 89,00 € |
| MP 50: MP 50-10, MPS 50-110 | – | 50 A | 230 V (MP 50-10) | IP 67 (MP), IP 44 (MPS) | ab 110,00 € |
| Normstecker NS 12/24-15 | – | max. 15 A | 6–24 V | – | 7,05 € |
| Einbau-Normsteckdose WSD 12/24 | – | max. 16 A | 6–24 V | IP67 | 25,60 € |
Werte aus den Produktdaten, Preise Stand 23.10.2026.
Landanschluss (AC 230 V) Für die Landstromübernahme stehen CEE-Einbaugerätestecker, Kupplungsdosen und konfektionierte Anschlusskabel bereit. Die CEE-Gerätestecker von Mennekes gibt es spritzwassergeschützt mit Schiebedeckel (CEE-GSS, CEE-GSK, IP X4, 2+PE, 230 V/50 Hz, 16 A) und in der wasserdichten Ausführung CEE-GS wd mit IP X7 für exponierte Einbauorte, dazu passende Kupplungsstecker und -dosen. Die MP-Serie von Ratio deckt Einbaugerätestecker und Kupplungsdosen in 16 A, 32 A und 50 A ab (MP 16-10, MPS 32-16, MP 50-10, MPS 50-110) und ergänzt sie um CEE-Verlängerungs- und Marinco-Adapterkabel, einen Relingshaken und eine Tragetasche. Für 230-V-Verbindungen im Bordnetz selbst bietet philippi die Serie 692 als 2+PE-Variante und die Serie 694 als 4+PE-Variante – letztere für AC 400 V.
Wasserdichte Rundsteckverbinder Serie 692 und 694 Das Kernsystem für trennbare Leitungen an Deck und am Fahrzeugaufbau. Die Serie 692 ist in 2-, 4- und 7-polig lieferbar, hat IP67 nach VDE 0470, ein glasfaserverstärktes PBT-Gehäuse, silberbeschichtete Kontakte und Schraubanschluss; die 2-polige Ausführung trägt 16 A je Kontakt, die 7-polige 10 A je Kontakt bei 1,5 mm² Anschlussquerschnitt. Typische Anwendungen sind Positionslampen (2- und 4-polig) und Windmessanlagen (7-polig). Die Serie 694 geht auf 5-polig (4+PE), 13-polig, 24-polig und eine Koaxial-Version hoch, mit IP65, 20 A je Kontakt und 400 V Nennspannung nach VDE 0110. Die Gewindeverriegelung hält die Verbindung auch bei Vibration geschlossen. Als Zubehör gibt es Flanschstecker und Flanschdosen für die feste Montage, Kupplungsstecker und Kupplungsdosen zum Verbinden zweier Kabel, Aufbaugehäuse und Winkelgehäuse (692: L 56 x B 53 x H 36 mm) für den Decksaufbau, wenn eine gerade Durchführung nicht möglich ist, dreifach-Aufbaugehäuse, Flanschringe, Schutzkappen für unbenutzte Anschlüsse sowie Schutzhülle und Schutzbügel. Für steckbare Datenleitungen – etwa Windmessung und Fluxgate-Kompass – gibt es den Subminiatur-Rundsteckverbinder 720 mit IP67, vergoldeten Kontakten, Snap-in-Verriegelung und 7 A (3-polig) bzw. 5 A (5-polig) je Kontakt.
DC-Steckverbinder Hochstrom Wo Außenbordmotoren, Windgeneratoren, Hydrogeneratoren, Solarmodule oder Elektroantriebe angeschlossen sind, muss die Leitung trennbar bleiben, ohne die Verkabelung zu lösen. Der PC 65 Set von philippi überträgt max. 65 A DC bei 6–16 mm², ist im gesteckten Zustand nach IP68 wasserdicht, wird werkzeuglos über Federkraft angeschlossen und ist gegen ungewolltes Trennen verriegelt; Plus und Minus sind farblich gekennzeichnet. Der LB 80 leistet 80 A bei max. 96 V – also auch für 24-V- und 48-V-Bordnetze – mit versilberten E-Cu-Kontakten, Anschlussquerschnitt bis 25 mm², IP23 und einem Halter für die vibrationsfeste Befestigung. Ergänzend gibt es eine Hochstromsteckverbindung 150 A von EP-Technologies. Die magnetische MagCode-Verbindung aus Flanschdose MCF und Stecker MCS für 12 V und 24 V ist im nicht gesteckten Zustand stromlos und damit kurzschlusssicher.
DC-Steckverbinder 12/24 V Norm- und Universalstecker, Kupplungen, Zwillingskupplungen, Adapter- und Verlängerungskabel von pro-car für die alltäglichen 12- und 24-V-Verbraucher (NS 12/24-15, USL 12/24-8 A, SUS- und SWS-Zigarettenstecker, KP 12/24, ZKP 12/24). Dazu Einbau- und Aufbausteckdosen mit Deckel (ESD 12/24, ASD 12/24, DSD 12/24) sowie die WSD 12/24 mit Schraubdeckel, IP67, 6–24 V, max. 16 A, Einbauloch Ø 18 mm und 30 cm vergossener Anschlussleitung. Von philippi kommen Einbausteckdosen mit Deckel in runder und eckiger Ausführung sowie die Aufbausteckdose AZS.
USB-Ladesteckdosen Einbau-, Aufbau- und Doppel-Ladesteckdosen mit USB-A und USB-C, mit PD und QC, für 12- und 24-V-Bordnetze – von pro-car (USC, USCC, USC 50, USC 60, USD 12/24 A, USF, CW), alfatronix (USD GW, USD FM) und Blue Sea Systems (USV). Passende Deckel und Montageplatten halten Kontakte staub- und feuchtigkeitsfrei, wenn nicht geladen wird.
Steckdosen und Schalter Für den Innenausbau gibt es die 230-V-Einbausteckdosen der Serie ND 230 in Ausführungen für Deutschland, Großbritannien, die Schweiz und die USA, Kleinspannungssteckdosen KD 12/24, Zigarettenanzünder-Steckdosen ZD 12/24, Wippenschalter und Wipptaster (ES 230, ET 230), Medienanschlüsse für TV, HDMI und Koax sowie Rahmen, Klappdeckel, Distanzringe, Blindplatten und Aufbaugehäuse zum Kombinieren. Für die Kabelführung durchs Deck stehen die Deckdurchführungen DD 06 und DD 10 von philippi und DDK von Quick bereit.
Sie sind sich nicht sicher, welche Bauform, Polzahl oder Schutzart zu Ihrem Bordnetz passt? Unser Team berät Sie persönlich – von der einzelnen Trennstelle bis zur kompletten Anlagenplanung.
Häufige Fragen. Kurz beantwortet.
Welche Schutzart brauche ich an Deck?
Für Einbauorte, die Spritzwasser, Regen und überkommendem Wasser ausgesetzt sind, sollten Sie zu IP67 oder höher greifen – etwa der Serie 692 (IP67), dem Subminiatur-Rundsteckverbinder 720 (IP67) oder der Einbausteckdose WSD 12/24 (IP67). IP X4 ist nur spritzwassergeschützt und gehört an geschützte Stellen. Im Innenraum genügen niedrigere Schutzarten, dort ist die mechanische Sicherung wichtiger.
Warum fallen Verbraucher aus, obwohl die Batterie voll ist?
Sehr häufig liegt die Ursache in einer Steckverbindung. Korrodierte oder lose Kontakte erhöhen den Übergangswiderstand, dadurch fällt Spannung an der Trennstelle ab statt am Verbraucher, und die Verbindung wird warm. Kontrollieren Sie zuerst die Steckstellen im Verlauf der betroffenen Leitung, bevor Sie Batterie oder Gerät verdächtigen.
Wie viel Strom darf ich über einen Steckverbinder führen?
Entscheidend ist der Nennstrom je Kontakt, nicht der Gesamtstrom des Steckers. Die Serie 692 ist 2-polig für 16 A je Kontakt und 7-polig für 10 A je Kontakt ausgelegt, die Serie 694 für 20 A je Kontakt. Für höhere Ströme gibt es Hochstromsteckverbinder wie den PC 65 (max. 65 A DC) oder den LB 80 (80 A).
Was ist der Unterschied zwischen Kupplung und Flansch?
Kupplungsstecker und Kupplungsdose verbinden zwei Kabel miteinander und sitzen frei in der Leitung. Flanschstecker und Flanschdose werden fest in eine Wand, ein Paneel oder ein Gehäuse eingebaut. Für den Aufbau eines Flanschteils an Deck gibt es Aufbaugehäuse, für beengte Verhältnisse das um 90 Grad abgewinkelte Winkelgehäuse.
Darf ich für 230-V-Landstrom denselben Steckverbinder nehmen wie für 12 V?
Nein. AC-Landstrom und DC-Bordnetz gehören auf unterschiedliche, nicht verwechselbare Steckverbindungen, auf der AC-Seite immer mit Schutzleiter. Für 230 V nutzen Sie CEE-Verbinder oder die Ausführungen mit PE – etwa 2+PE der Serie 692 – und für 400 V die 4+PE-Variante der Serie 694. So kann niemand versehentlich Landstrom auf ein 12-V-Gerät stecken.
Funktionieren die Steckverbinder auf dem Boot und im Fahrzeug?
Ja. Das Sortiment ist für Marine- und Fahrzeuganwendungen ausgelegt – die wasserdichten Rundsteckverbinder und Hochstromverbinder von philippi werden auf Yachten wie in Expeditions- und Offroad-Fahrzeugen eingesetzt, und die Kategorie ist deshalb sowohl unter Marine als auch unter Offroad zu finden.
