philippi

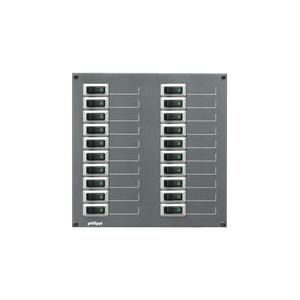

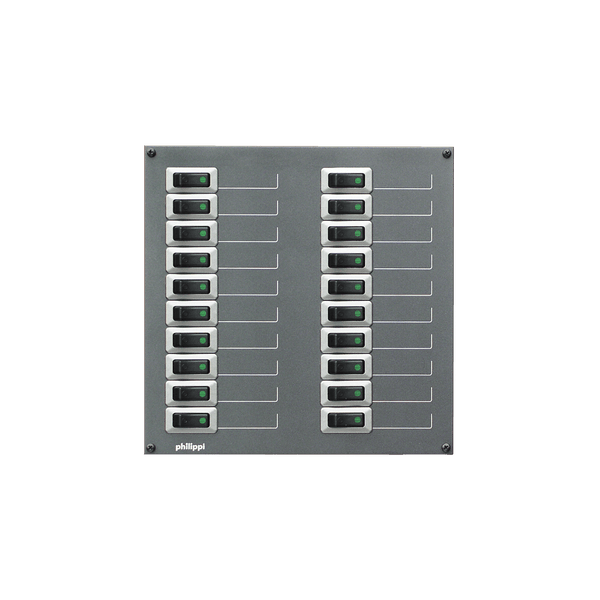

Schalttafel STV 220

Art.-Nr.: 020002200

Zentrale für komplexe Bordnetze

Robustes Alu-Panel, Made in Germany

€565,00
€565,00
Verkauf Ausverkauft
Steuern inbegriffen. Versand wird beim Bezahlen berechnet.
Verfügbar – In 2–3 Werktagen bei Ihnen zu Hause

Die Schalttafel STV 220 ist ein Stromkreisverteiler von Philippi, der 20 Stromkreise im 12-V- und 24-V-Bordnetz von Booten über thermische Wipp-Schutzschalter absichert. Sie ist die stromkreisstärkste reine Absicherungslösung der Serie 200 ohne integrierten Systemmonitor.

  • Maximale Stromkreis-Dichte der Serie 200 für Bordnetze mit hohem Verbraucheraufkommen
  • Schalter und Sicherung in einem Bauteil vereint – keine separaten Sicherungen nötig
  • Frei wählbare Absicherung je Stromkreis für individuelle Verbraucherzuleitungen
  • Kompatibel mit dem einheitlichen Gehäuseraster der Serie 200 für Kombinationen mit weiteren Panels

Die STV 220 eignet sich für Bootsprojekte, bei denen die Batterie- oder Tanküberwachung bereits anderweitig gelöst ist und stattdessen der Fokus auf einer möglichst hohen Anzahl abgesicherter Stromkreise liegt – etwa bei größeren Yachten oder Ausbauten mit vielen Einzelverbrauchern. Jeder der 20 Stromkreise der Schalttafel STV 220 wird über einen thermischen Wipp-Schutzschalter mit Nennstrom 10 A geschaltet und abgesichert; die Absicherung kann bei Bestellung ohne Mehrkosten nach Wunschkonfiguration angepasst werden.

Philippi entwickelt und fertigt die STV 220 in Deutschland und gewährt auf seine Produkte zwei Jahre Garantie. Zur übersichtlichen Verkabelung empfiehlt Philippi die Reihenklemme RKL 20.

Merkmal Wert
Stromkreise 20, thermische Wipp-Schutzschalter
Nennstrom 10 A (optional 2/6/16/20 A)
Bordnetzspannung 12 V und 24 V (DC)
Abmessungen B 210 × H 210 × T 70 mm
Empfohlene Reihenklemme RKL 20
Artikel-Nr. 0 2000 2200

Warum hat die STV 220 keinen Monitor?

Die STV 220 ist bewusst auf reine Absicherung ausgelegt. Wer bei ähnlicher Stromkreis-Anzahl zusätzlich Batterie- oder Tankdaten sehen möchte, findet mit STV 238 (Monitor BTM2) oder STV 258 (Monitor PSM3) passende Alternativen aus der Serie 200.

Muss ich zusätzlich separate Sicherungen einbauen?

Nein, bei der STV 220 sind Schalter und Sicherung in jedem der 20 Stromkreise in einem Bauteil vereint.

Welche Reihenklemme passt zur STV 220?

Philippi empfiehlt für die STV 220 die Reihenklemme RKL 20.

Bei Fragen zur passenden Konfiguration oder Kompatibilität berät Sie Philippi gerne. Jetzt bestellen.

Abmessungen
Breite: 21
Länge: 22
Höhe: 10
⭳ Downloads

Deutsche Downloads

Passend dazu
Reihenklemme RKL 10/20
philippi
Reihenklemme RKL 10/20
Ab €105,00
Ab €105,00
philippi Schalttafel STV 220 mit 20 Stromkreisen
Schalttafel STV 220
€565,00
€565,00

Highlights

Nahtlose Erweiterung bestehender Panels

Mit unseren Panels lassen sich bestehende Schalt- und Bedienpanels einfach und optisch einheitlich erweitern. Das Design ist perfekt auf vorhandene Systeme abgestimmt und sorgt für ein durchgängiges, professionelles Erscheinungsbild.

Für eine klare und langlebige Kennzeichnung bieten wir ein umfangreiches Aufkleber-Set mit über 200 Begriffen in 10 Sprachen. So können Schalter, Taster und Funktionen schnell, sauber und international verständlich beschriftet werden.

Technik, die Bestand hat

Bei unseren Paneelen setzen wir bewusst auf austauschbare, mechanische Schutzschalter – für maximale Zuverlässigkeit und einfache Wartung. Dank ihres durchdachten Designs lassen sich die Komponenten schnell und unkompliziert ersetzen, was Ausfallzeiten auf ein Minimum reduziert.

Im Standard werden Schutzschalter mit einer Stromstärke von 10 A eingebaut. Alternativ sind die Schutzschalter in den Stromstärken 6 A, 10 A, 16 A und 20A einsetzbar.

Die integrierte Schutzfunktion macht zusätzliche Sicherungen überflüssig und sorgt gleichzeitig für ein hohes Maß an Sicherheit im Betrieb. Da es sich um rein mechanische Lösungen handelt, wird keinerlei zusätzliche Energie für Elektronik oder Relais benötigt – ein klarer Vorteil in puncto Effizienz und Nachhaltigkeit.

Gebaut für die Ewigkeit

Unsere Aluminium-Paneele stehen für kompromisslose Qualität, modernes Design und außergewöhnliche Langlebigkeit. Gefertigt aus leichtem, hochfestem Aluminium, vereinen sie Stabilität mit eleganter Leichtigkeit – perfekt für anspruchsvolle Anwendungen.

Die exklusive Pulverbeschichtung, inspiriert von bewährten Verfahren aus dem maritimen Bereich, schützt nicht nur zuverlässig vor äußeren Einflüssen, sondern verleiht jedem Panel eine edle, charakterstarke Oberfläche. In Kombination mit unserer eigens entwickelten Farbwelt entsteht ein unverwechselbarer Look, der sich deutlich von der Masse abhebt.

Für die finale Veredelung setzen wir auf präzisen Siebdruck. Das Ergebnis: gestochen scharfe, kontrastreiche Darstellungen mit hoher Farbbrillanz und dauerhafter Sichtbarkeit – selbst bei intensiver Nutzung.

FAQ

Ja dies ist möglich. Dafür muss bei der Bestellung der Schalttafel die benötigte Sicherungsgröße pro Stromkreis angegeben werden.

Ja vor jede Schalttafel muss eine Hauptsicherung in die Zuleitung zur Schalttafel nahe der Batterie integriert werden.

Ja, es können alle im Marine und Fahrzeugbereich üblichen Geber angeschlossen werden.
