Power Install System.
Distribution principale modulaire jusqu’à 250 A.

Le Power Install System 250 est un système modulaire de philippi pour la distribution principale jusqu’à 250 A en continu dans les réseaux 12 V et 24 V. Coupe-batteries, barres de fusibles et jeux de barres sont vissés directement entre eux par des barres de liaison en cuivre massif au lieu d’être câblés individuellement – plus compact, plus rapide à monter et avec moins de résistances de contact.

Power Install System 250 – distribution principale compacte pour bateaux, yachts et véhicules d’expédition

En bref : au lieu de relier coupe-batterie, fusibles et répartiteur par des câbles souples, on assemble et visse directement les composants. La page Power Install System montre la structure du système et les variantes possibles.


Les avantages en bref

  • Pas de câblage individuel complexe entre les composants principaux
  • Moins de cosses, donc moins de résistances de contact
  • Construction compacte et claire
  • Extensible à tout moment
  • Bien adapté aux systèmes lithium à forts courants de charge et de décharge

Les composants

ComposantFonction
Coupe-batterie EBH 250coupure manuelle du courant principal
Coupe-batterie télécommandé série XD (500 A)coupure depuis le poste de pilotage ou par bus

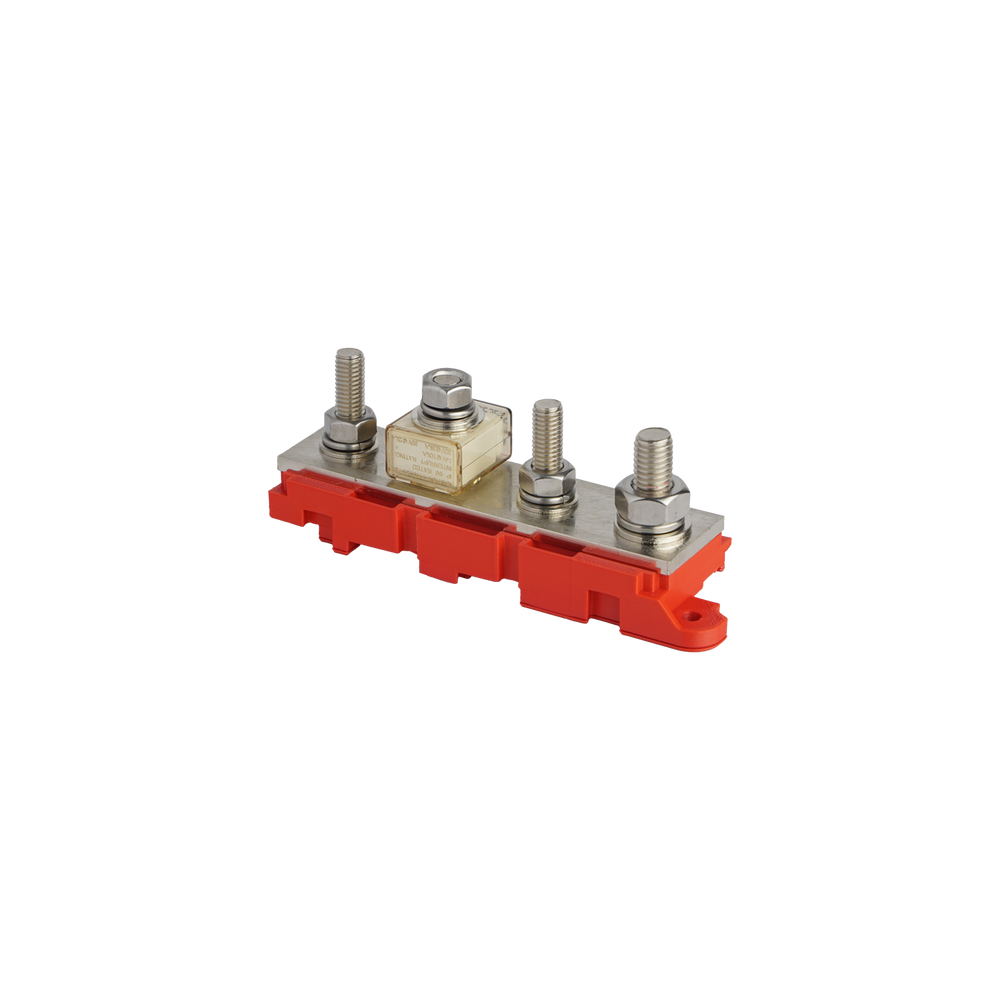

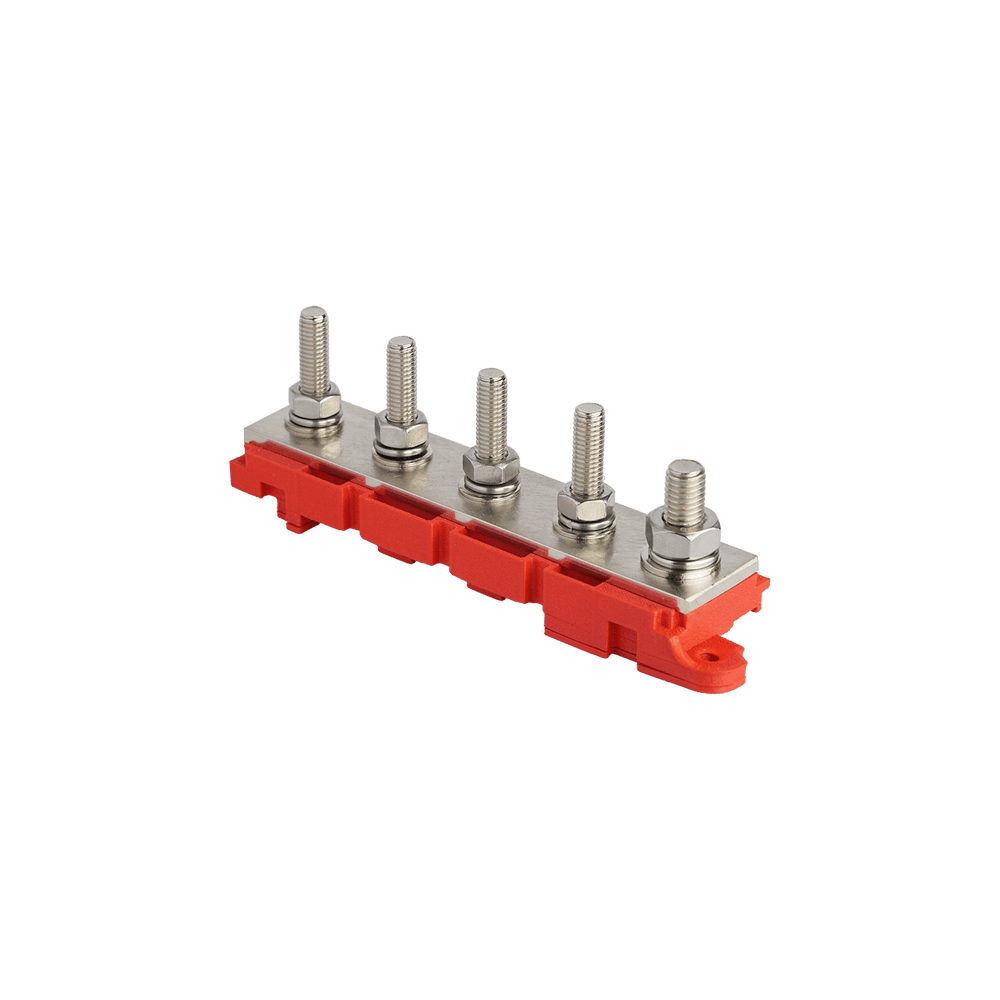

Barres de fusibles EBF 3, 4, 5, 6protection des départs à fort courant
Bloc fusibles ESF 5, porte-fusible ESHprotection d’autres départs et petits consommateurs

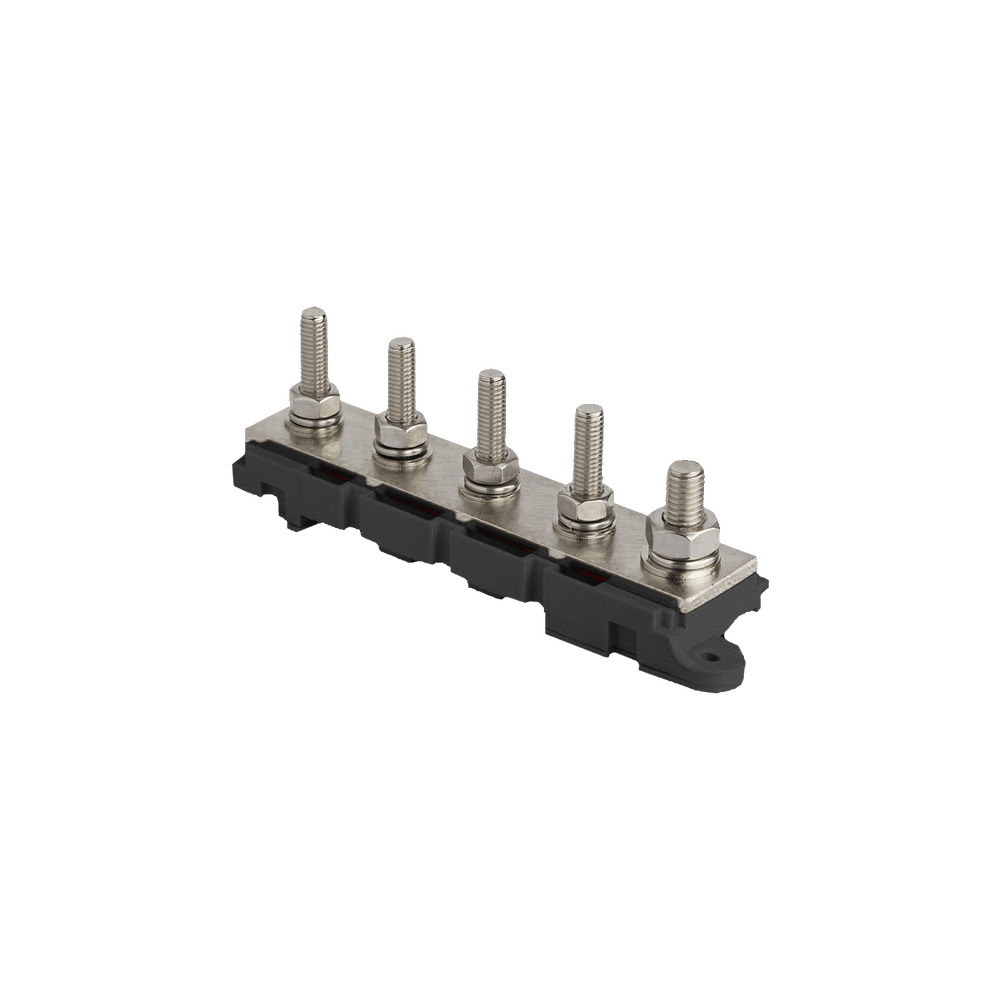

Jeux de barres EMS 3, 4, 5, 6distribution négative, jusqu’à 250 A
Barres de liaison EBV et pont SDV-Nliaison directe des composants

Configurations typiques

  • Distribution principale pour batteries de démarrage et de servitude
  • Coupe-batterie manuel ou télécommandé directement à la batterie
  • Couplage de secours pour démarrer le moteur sur la batterie de servitude
  • Relais de charge ou de couplage pour la séparation automatique des batteries
  • Protection des gros consommateurs comme convertisseur, guindeau et propulseur d’étrave

Questions fréquentes. Réponses courtes.

Vers l'Académie

Qu’est-ce qu’une distribution principale ?

La distribution principale, aussi appelée répartiteur de courant, est le point central directement à la batterie : c’est là que se trouvent le coupe-batterie, les fusibles principaux ainsi que les barres omnibus positive et négative, d’où partent les câbles vers les consommateurs. Dans le Power Install System 250, ces composants sont vissés directement entre eux par des barres en cuivre, pour des courants permanents jusqu’à 250 A dans les réseaux 12 V et 24 V.

Pour quelles tensions et quels courants le Power Install System est-il conçu ?

Le Power Install System 250 est conçu pour les réseaux de bord 12 V et 24 V et convient à des courants permanents jusqu'à 250 A. Il couvre ainsi la distribution principale des yachts, bateaux à moteur et véhicules d'expédition courants, y compris avec batteries lithium et onduleurs. Le fusible de chaque câble sortant se choisit selon sa section.

Le système peut-il être étendu plus tard ?

Oui. Le système est modulaire : d'autres barrettes à fusibles, barres omnibus, interrupteurs ou relais s'ajoutent via les barres de liaison, sans transformer l'installation existante. La distribution principale peut ainsi évoluer lorsqu'un onduleur, un second parc de batteries ou d'autres consommateurs à fort courant s'ajoutent plus tard, et les composants existants restent en place.

Comment les composants sont-ils reliés ?

Interrupteurs principaux, barrettes à fusibles et barres omnibus se vissent directement entre eux grâce à des barres et ponts de liaison ajustés, comme EBV, SDV et SDV-N en cuivre nickelé. Les câbles souples entre les composants principaux disparaissent en grande partie. On gagne place et temps de montage, et on réduit le nombre de cosses sujettes aux résistances de contact.

Puis-je intégrer un coupe-batterie commandé à distance ?

Oui. Outre le coupe-batterie manuel EBH 250, on peut intégrer par exemple le coupe-batterie 500 A commandé à distance de la série XD. La batterie se coupe alors depuis le poste de barre ou par un interrupteur de commande, le coupe-batterie restant directement à la batterie, où la section non protégée est la plus courte.

Comment fonctionne le couplage de secours pour le démarrage ?

Le système peut être conçu pour coupler au besoin la batterie de service et la batterie de démarrage. Si la batterie de démarrage est vide, le moteur peut alors démarrer sur la batterie de service. En alternative, un relais de charge ou de séparation assure le couplage automatique pendant la charge et la séparation lorsque le moteur est arrêté.
