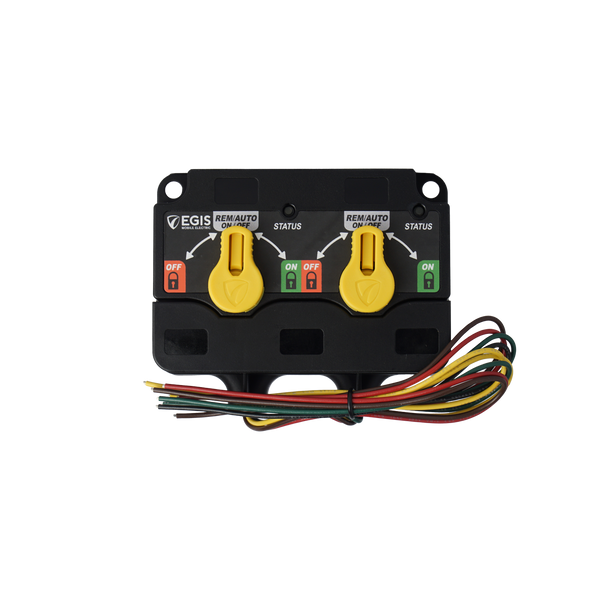

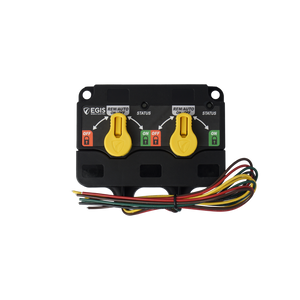

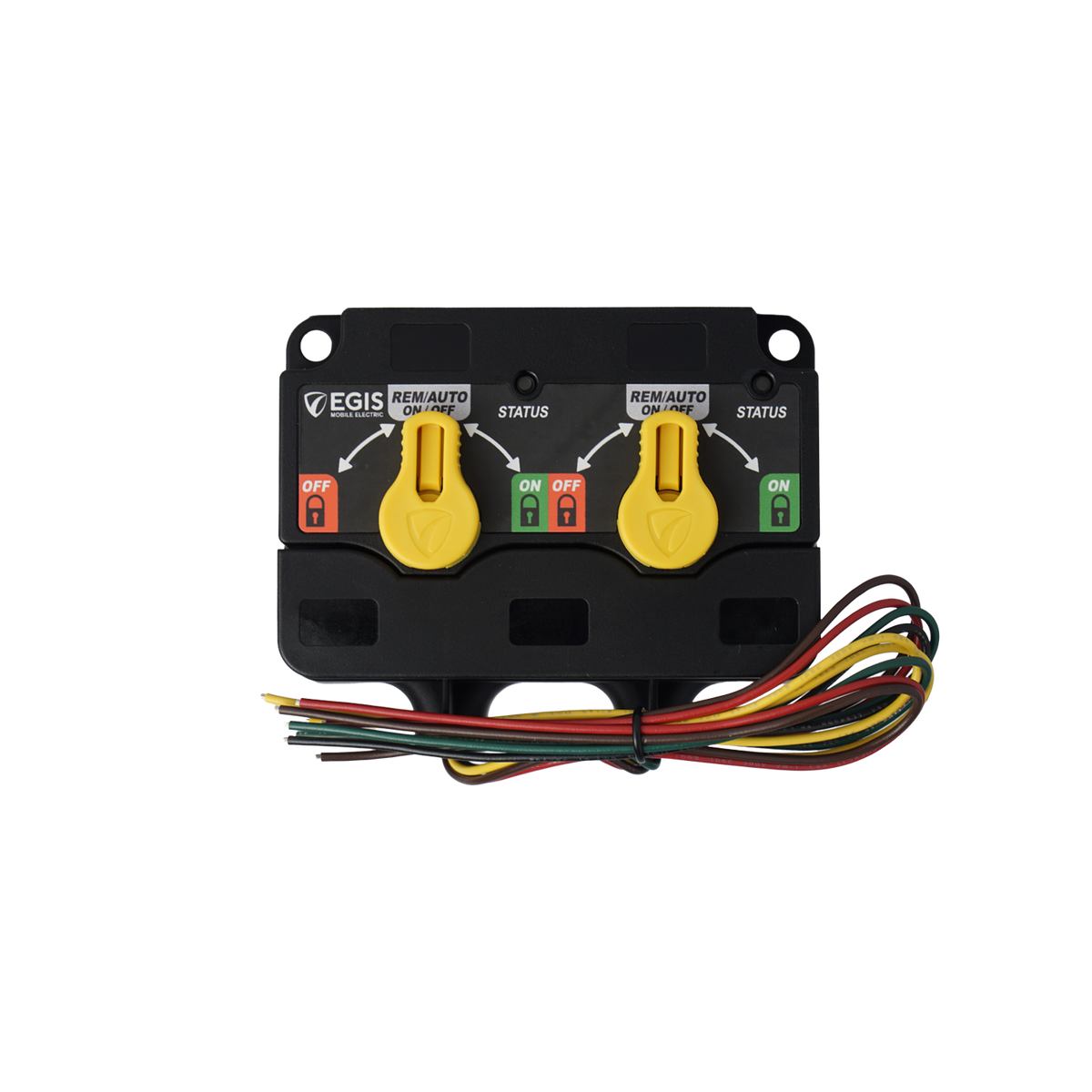

Der EGIS XD2 (8720-1550) ist ein fernsteuerbarer Doppel-Batteriehauptschalter mit zwei unabhängigen Relais für je 500 A Dauerstrom (1.500 A Anlassstrom). Er schaltet zwei Batteriekreise getrennt voneinander und bietet eine manuelle Notbetätigung als Rückfallebene. Versiegelt nach IP67/IP6K9K.
Ihre Vorteile
- Zwei unabhängige Relais schalten je einen Batteriekreis mit bis zu 500 A Dauerstrom
- Bistabile Solenoid-Technik: 35–75 % weniger Einbaugröße/Gewicht, nur 1,3 mA Ruhestrom je Relais
- Manueller 3-Stellungs-Override-Knopf pro Kreis für Notbetätigung ohne Fernsteuerung
- LED-Statusanzeige, optional mit Fern-LED am Bedienpult
- Wire-for-Wire kompatibel zu gängigen Blue-Sea-ML-Fernschaltern
- Bis zu 1.000.000 mechanische Schaltzyklen je Relais
Details
Der XD2 ersetzt zwei einzelne Hochstromrelais durch ein kompaktes Doppelmodul und schaltet damit zwei unabhängige Batteriekreise – etwa Start- und Bordbatterie – getrennt voneinander fernsteuerbar. Über DIP-Schalter unter der Schutzabdeckung lassen sich Unterspannungsschutz, Schaltverzögerung und weitere Parameter je Relais konfigurieren. Fällt die Fernsteuerung aus, übernimmt der beleuchtete 3-Stellungs-Knopf die manuelle Notbetätigung direkt am Gerät. Da der XD2 wire-for-wire kompatibel zu Blue-Sea-ML-Fernschaltern ist, lässt er sich in vielen Bordnetzen als Drop-in-Ersatz verbauen. Philippi setzt den XD2 dort ein, wo zwei Batteriekreise unabhängig, platzsparend und fernsteuerbar getrennt werden sollen.
Technische Daten
| Dauerstrom je Relais | 500 A |
| Anlassstrom (kurzzeitig) | 1.500 A |
| Betriebsspannung | 8–36 V DC |
| Ruhestrom je Relais | 1,3 mA |
| Schaltstrom | 5 A bei 12 V / 3 A bei 24 V |
| Schutzart | IP67 / IP6K9K |
| Mechanische Lebensdauer | 1.000.000 Schaltzyklen |
| Befestigung | 1/4-20" / M6 |
| Kompatibilität | Wire-for-Wire zu Blue Sea ML-Fernschaltern |
Kompatibilität
Der XD2 ist wire-for-wire kompatibel zu Blue-Sea-ML-Fernschaltern und lässt sich über Sammelschienen mit weiteren EGIS-XD-Relais zu Mehrbatterie-Systemen erweitern.
Häufige Fragen
Kann ich mit dem XD2 zwei Batterien unabhängig voneinander trennen?
Ja, die zwei integrierten Relais schalten jeweils einen eigenen Stromkreis getrennt voneinander.
Was passiert, wenn die Fernsteuerung ausfällt?
Der manuelle 3-Stellungs-Knopf am Gerät erlaubt eine direkte Notbetätigung unabhängig von der Fernsteuerung.
Ist der XD2 ein Ersatz für vorhandene Blue-Sea-ML-Schalter?
Ja, der XD2 ist wire-for-wire kompatibel zu Blue-Sea-ML-Fernschaltern und kann in bestehende Verkabelung eingebaut werden.
