philippi

Schalttafel STV 254-2p

Zuletzt aktualisiert:

Art.-Nr.: 020002542

€1.109,00
€1.109,00
Verkauf Ausverkauft
Steuern inbegriffen. Versand wird beim Bezahlen berechnet.
Verfügbar – In 2–3 Werktagen bei Ihnen zu Hause

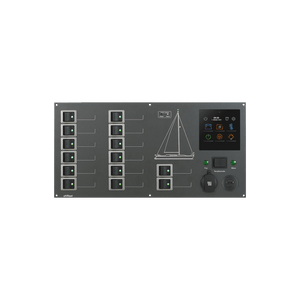

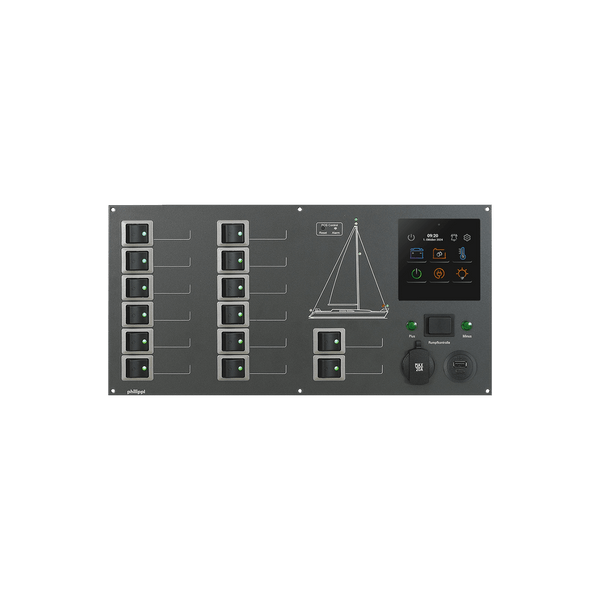

Der Philippi STV 254-2p ist die zweipolige Schalttafel (Stromkreisverteiler) der Serie 200 mit 14 Stromkreisen, integriertem System-Monitor PSM3 und Rumpfkontrolle – speziell für Aluminium- und Stahlschiffe, bei denen galvanische Trennung vor Streustrom-Korrosion schützt.

  • Galvanische Trennung durch zweipolige Ausführung schützt den Metallrumpf vor Streustrom-Korrosion
  • Zentrale Bordnetz-, Batterie- und Tanküberwachung über den System-Monitor PSM3, erweiterbar um weitere P-Bus-Komponenten
  • Integrierte Rumpfkontrolle sowie DC- und USB-C/A-Ladesteckdose direkt am Panel
  • Made in Germany – entwickelt, gefertigt und geprüft im philippi-Werk

Der STV 254-2p übernimmt für jeden der 14 Stromkreise Ein-/Ausschalten, Absicherung über zweipolige thermische Wipp-Schutzschalter und Funktionsanzeige. Die zweipolige Ausführung sorgt durch galvanische Trennung dafür, dass der Metallrumpf von Aluminium- und Stahlschiffen vor Streustrom-Korrosion geschützt ist – ein zentraler Unterschied zu einpoligen Schalttafeln der Serie 200.

Der integrierte System-Monitor PSM3 ist die zentrale Anzeige- und Bedieneinheit für Batterie-, Tank- und Bordnetzstatus mit vollem Zugriff auf das erweiterbare P-Bus-System. Reicht Ihnen eine einfachere Batterie-/Tanküberwachung ohne P-Bus-Erweiterung, ist der baugleiche STV 234-2p mit dem Monitor BTM2 die günstigere Alternative.

Eigenschaft Wert
Artikel-Nr. 0 2000 2542 (SKU 020002542)
Stromkreise 14, mit zweipoligen thermischen Wipp-Schutzschaltern
Nennstrom 10 A
Monitor System-Monitor PSM3 (Modellvariante STV 234-2p: BTM2), integriert
Zusatzfunktion Positionslampen-Überwachung (POS 6), Rumpfkontrolle, DC- und USB-C/A-Ladesteckdose
Ausführung Zweipolig, galvanische Trennung
Betriebsspannung 12 V und 24 V (DC)
Abmessungen B 420 x H 210 x T 70 mm
Empfohlene Reihenklemmen Type RKL 14 (zweipolig)

Der STV 254-2p ist Teil der philippi-Serie 200 und kombinierbar mit Shunts und Interfaces des P-Bus-Systems, die nicht im Lieferumfang enthalten sind und separat bestellt werden. Als einfachere Variante steht der STV 234-2p mit Monitor BTM2 zur Wahl.

Was unterscheidet den STV 254-2p vom STV 234-2p?

Der STV 254-2p ist mit dem System-Monitor PSM3 für volles P-Bus-Monitoring ausgestattet, der STV 234-2p mit dem einfacheren Batterie-Tankmonitor BTM2.

Warum zweipolig?

Für galvanische Trennung auf Aluminium- und Stahlschiffen – das schützt den Rumpf vor Korrosion durch Streuströme.

Bei Fragen zur Kompatibilität mit Ihrem Bordnetz beraten wir Sie gerne – jetzt bestellen.

Abmessungen
Breite: 22
Länge: 43
Höhe: 9
⭳ Downloads

Deutsche Downloads

Passend dazu
philippi P-Bus Batterie Management Shunt SHX 348 – präzise Strom- und Kapazitätserfassung
philippi
P-Bus Batterie Management Shunt SHX 348
€145,00
€145,00
philippi P-Bus Tank-Interface CMT3
philippi
P-Bus Tank-Interface CMT3
€185,00
€185,00
071000411
philippi
P-Bus Relaismodul CMR 411 S
€209,00
€209,00
Reihenklemme RKL 14
philippi
Reihenklemme RKL 14
€135,00
€135,00
philippi Schalttafel STV 254-2p zweipolig mit System-Monitor PSM
Schalttafel STV 254-2p
€1.109,00
€1.109,00

Highlights

PSM3 – P-Bus-Monitor

Der PSM3 ist weit mehr als ein klassischer Batterie- oder Tankmonitor: Er denkt mit. Je nach angeschlossenen P-BUS-Komponenten zeigt er genau die Informationen, die Sie wirklich benötigen – klar strukturiert auf einem hochwertigen Touchdisplay mit Glasfront.

Die Einrichtung? Direkt am Gerät. Ganz ohne zusätzlichen Computer konfigurieren Sie Ihr System intuitiv und in wenigen Schritten.

Im übersichtlichen Hauptmenü erscheinen nur die relevanten Bereiche. In sieben logisch aufgebauten Untermenüs behalten Sie jederzeit die volle Kontrolle über:

Batterien, Tanks, Temperaturen, Energieflüsse (AC/DC), Hauptschalter, Verbraucher und Bilgepumpen.

Der PSM3 macht komplexe Bordtechnik einfach bedienbar – intelligent, flexibel und exakt auf Ihre Anforderungen zugeschnitten.

Technik, die Bestand hat

Bei unseren Paneelen setzen wir bewusst auf austauschbare, mechanische Schutzschalter – für maximale Zuverlässigkeit und einfache Wartung. Dank ihres durchdachten Designs lassen sich die Komponenten schnell und unkompliziert ersetzen, was Ausfallzeiten auf ein Minimum reduziert.

Im Standard werden Schutzschalter mit einer Stromstärke von 10 A eingebaut. Alternativ sind die Schutzschalter in den Stromstärken 6 A, 10 A, 16 A und 20A einsetzbar.

Die integrierte Schutzfunktion macht zusätzliche Sicherungen überflüssig und sorgt gleichzeitig für ein hohes Maß an Sicherheit im Betrieb. Da es sich um rein mechanische Lösungen handelt, wird keinerlei zusätzliche Energie für Elektronik oder Relais benötigt – ein klarer Vorteil in puncto Effizienz und Nachhaltigkeit.

Smarte Positionslampen-Überwachung – Sicherheit, die mitdenkt

Ein Ausfall bleibt nicht unbemerkt: Die elektronische Überwachung erkennt sofort, wenn eine Glühlampe, LED oder sogar eine Kabelverbindung ausfällt – in Echtzeit und absolut zuverlässig.

Im Fehlerfall erhalten Sie eine klare, direkte Anzeige auf dem Display. Die betroffene Positionslampe wird eindeutig markiert, sodass Sie ohne Suchen sofort reagieren können.

Gebaut für die Ewigkeit

Unsere Aluminium-Paneele stehen für kompromisslose Qualität, modernes Design und außergewöhnliche Langlebigkeit. Gefertigt aus leichtem, hochfestem Aluminium, vereinen sie Stabilität mit eleganter Leichtigkeit – perfekt für anspruchsvolle Anwendungen.

Die exklusive Pulverbeschichtung, inspiriert von bewährten Verfahren aus dem maritimen Bereich, schützt nicht nur zuverlässig vor äußeren Einflüssen, sondern verleiht jedem Panel eine edle, charakterstarke Oberfläche. In Kombination mit unserer eigens entwickelten Farbwelt entsteht ein unverwechselbarer Look, der sich deutlich von der Masse abhebt.

Für die finale Veredelung setzen wir auf präzisen Siebdruck. Das Ergebnis: gestochen scharfe, kontrastreiche Darstellungen mit hoher Farbbrillanz und dauerhafter Sichtbarkeit – selbst bei intensiver Nutzung.

Unser FAQ

hier finden Sie die häufigsten fragen unserer Kunden!

Die elektronische Positionslampen-Überwachung erkennt den Ausfall einer Glühlampe oder LED sowie eine Kabelunterbrechung. Ein Ausfall wird per blinkender LED und akustischem Alarm angezeigt und lässt sich per Taste quittieren. Sie funktioniert für Glühlampen und LED, auch gemischt.

Das hängt vom Modell ab: STV232, 235, 236, 238 und 244 haben den BTM2, STV250, 255, 256, 258 und 264 den PSM3, und STV267, 270, 274 und 284 den PSL. Bei Unsicherheit hilft Ihnen unser Support gerne weiter.

Ja, für den BTM2 wird der Shunt SHE 348 benötigt, der die Verbraucher- bzw. Service-Batterie misst und zusätzlich bis zu 4 Tankgeber anzeigen kann.

Die STV 234-2p bietet reine Stromkreisverteilung ohne Monitor oder Positionslampen-Überwachung. Die STV 254-2p hat 14 Stromkreise und zusätzlich die Positionslampen-Überwachung (POS 6) sowie einen BTM2- bzw. PSM3-Monitor.

Kontaktieren Sie unser Team telefonisch oder per E-Mail, oder buchen Sie ein persönliches Beratungsgespräch. Wir kennen jede Komponente und finden gemeinsam mit Ihnen die passende Variante für Ihr Projekt.

Ja. philippi-Produkte werden im eigenen Werk in Remseck gefertigt und geprüft. Bei einem Defekt reparieren wir Geräte, solange Ersatzteile verfügbar sind – auch weit über die gesetzliche Gewährleistung hinaus.
