Distribution d'énergie marine

Distribution électrique marine – Tableaux de distribution CC et technique de raccordement à quai 230 V pour yachts & bateaux

La distribution électrique à bord se compose de deux réseaux distincts : le réseau courant continu 12 ou 24 V pour l'éclairage, la navigation, les pompes et l'électronique, et le réseau courant alternatif 230 V pour le raccordement à quai, le groupe électrogène et le convertisseur. philippi fournit le centre de contrôle pour les deux réseaux : des répartiteurs de circuits des séries 100, 200 et 700 ainsi que des unités de raccordement et de commutation CA conformes aux normes. Conçus et fabriqués en Allemagne.

En bref : Sur un bateau, les côtés CC et CA doivent être séparés proprement, chaque ligne doit être protégée en fonction de sa section et chaque circuit doit être commutable individuellement. Les tableaux électriques philippi fonctionnent avec des disjoncteurs thermiques au lieu de fusibles : après un court-circuit, il suffit de réenclencher le circuit une fois la cause éliminée, sans outil ni fusible de rechange.

Côté CC : répartiteurs de circuits des séries 100, 200 et 700

Les tableaux électriques CC de philippi regroupent tous les circuits de consommation du réseau de bord en un seul point. Chaque circuit est équipé d'un disjoncteur thermique et d'un voyant lumineux indiquant l'état de fonctionnement. Trois gammes couvrent différentes situations de montage :

• Série 100 – tableaux compacts avec disjoncteurs E-T-A 1140 (8 A standard) et réarmement par bouton. Pour petits bateaux et sous-tableaux.
• Série 200 – le tableau électrique principal pour voiliers et bateaux à moteur. Disjoncteurs à bascule E-T-A 3130 (10 A standard, alternativement 6 A, 16 A ou 20 A), raccordement par cosses plates 6,3 mm, jusqu'à 24 circuits, planche d'étiquettes SKZ fournie.
• Série 700 – la seule gamme pour l'extérieur. Disjoncteurs à bascule étanches E-T-A 3131 avec indice de protection IP 66 et éclairage nocturne LED, 3 à 5 circuits, protégés contre l'inflammation pour les bateaux à moteur essence. Les bascules sont commandées séparément avec des symboles gravés au laser, résistantes aux UV et à l'eau salée.

Grâce à des dimensions coordonnées, les séries 100 et 200 peuvent être combinées et étendues horizontalement ou verticalement ; des plaques vierges complètent les tableaux existants.

Navires en aluminium et en acier : version bipolaire

Sur les coques en aluminium ou en acier, la coque ne doit pas servir de conducteur de retour. Pour ces navires, les répartiteurs de circuits de la série 200 sont disponibles en version bipolaire, marquée STVxxx-2p. Les deux pôles sont commutés et protégés, ce qui permet une isolation galvanique de la coque. Les modèles 2p ont les mêmes dimensions que les modèles unipolaires et peuvent être combinés librement avec eux.

Côté CA : raccordement à quai, commutation et surveillance de réseau

Pour le côté 230 V, la norme DIN EN ISO 13297 impose un disjoncteur bipolaire et un interrupteur différentiel avec un courant de déclenchement de 30 mA. philippi utilise à cet effet des disjoncteurs différentiels combinés (RCBo) qui intègrent la protection des personnes, la protection contre les surcharges et les courts-circuits dans un seul appareil.

La gamme marine comprend des unités de raccordement à quai LAE pour une source d'entrée – à encastrer, en boîtier plastique étanche ou au format encastrable série 200 – ainsi que des unités de commutation automatique LAU pour les réseaux de bord à sources multiples. Les unités LAU mesurent la tension d'entrée et ne basculent sur le réseau de bord que lorsque la tension nominale est stable ; un groupe électrogène n'est donc activé qu'une fois monté en régime. Le côté CA est complété par le panneau de contrôle réseau LAR ainsi que par des instruments de mesure pour la tension, le courant, la température et les heures de fonctionnement.

Refit et fabrication spéciale

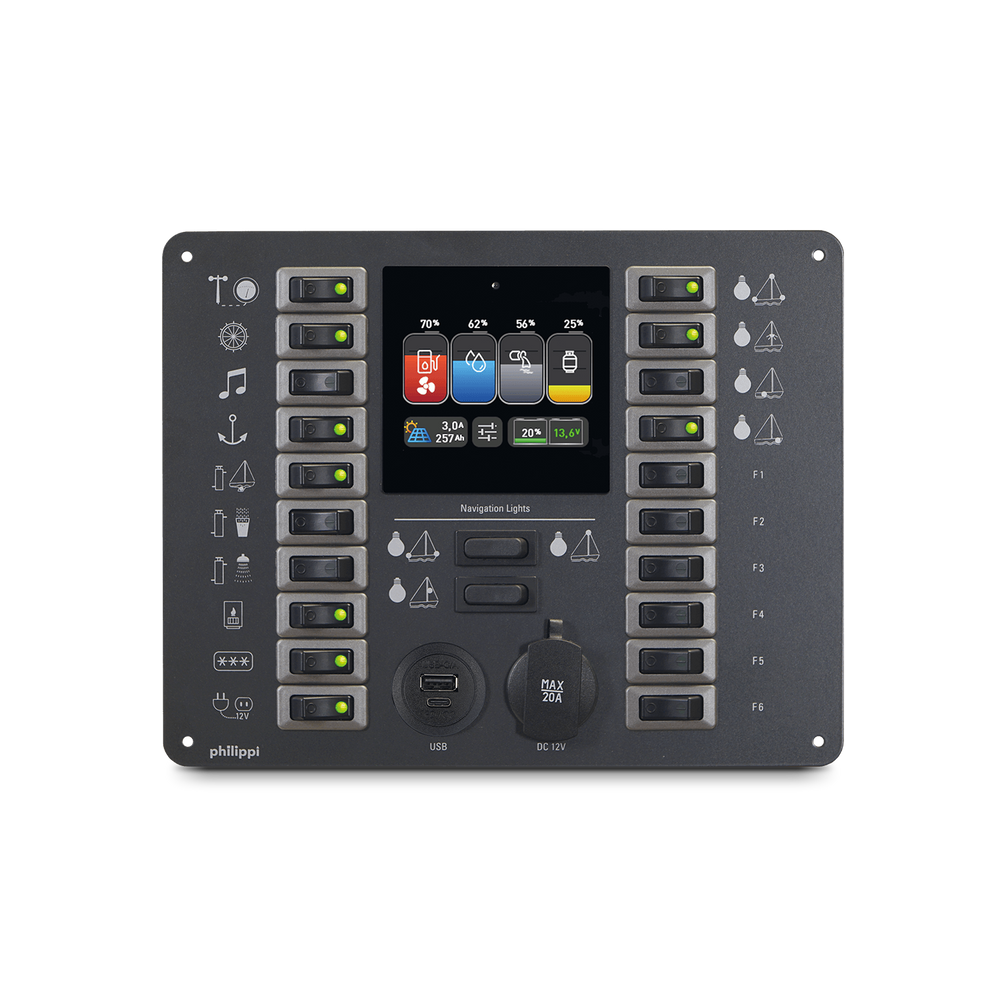

Outre la gamme de série, philippi fabrique des tableaux électriques entièrement sur mesure : équipement, valeurs d'ampérage, dimensions, moniteurs de batterie, de réservoir et P-Bus intégrés, prises, langue d'étiquetage ainsi que version unipolaire ou bipolaire. Pour les yachts Bavaria, des panneaux de refit préconfectionnés sont également disponibles, remplaçant exactement les dimensions du tableau d'origine.

Comparaison des gammes CC

Questions fréquentes sur la distribution électrique à bord

Quel tableau électrique philippi convient pour le cockpit ?

Seule la série 700 convient au cockpit. Avec son indice IP 66, c'est la seule gamme philippi conçue pour l'extérieur ; elle dispose de disjoncteurs à bascule étanches E-T-A 3131 avec éclairage nocturne LED et est protégée contre l'inflammation pour les bateaux à moteur essence. Les séries 100 et 200 sont destinées à l'intérieur protégé, par exemple à la table à cartes.

Quel tableau électrique faut-il pour un bateau en aluminium ou en acier ?

La version bipolaire de la série 200, reconnaissable à la désignation STVxxx-2p. Elle commute et protège le pôle positif et le pôle négatif de chaque circuit, de sorte que la coque ne sert jamais de conducteur de retour et que l'isolation galvanique est préservée. Les tableaux 2p ont les mêmes dimensions que les modèles unipolaires et peuvent être combinés avec eux.

Quelle norme s'applique au raccordement à quai sur les bateaux ?

Pour le côté 230 V, c'est la norme DIN EN ISO 13297 qui s'applique. Elle exige une protection bipolaire, afin que le circuit soit coupé en toute sécurité même si les conducteurs de la prise de quai sont inversés, et un dispositif différentiel de 30 mA pour la protection des personnes. Les unités de raccordement philippi remplissent ces deux exigences avec des disjoncteurs différentiels combinés (RCBo).

Quelle est la différence entre LAE et LAU ?

Les unités LAE sont prévues pour une seule source d'entrée, généralement le courant de quai, et existent en version encastrable, en boîtier étanche aux projections ou au format de la série 200. Les unités LAU commutent automatiquement entre plusieurs sources comme le quai, le groupe électrogène et le convertisseur, et ne libèrent une source qu'une fois sa tension nominale stable.

Dois-je remplacer un fusible après un court-circuit ?

Non. Les tableaux philippi utilisent des disjoncteurs thermiques au lieu de fusibles. Si un circuit déclenche, éliminez d'abord la cause puis réenclenchez-le : sur la série 100 en appuyant sur le bouton rouge de réarmement, sur les séries 200 et 700 en remettant la bascule en marche. Aucun outil ni fusible de rechange n'est nécessaire.

Puis-je combiner plusieurs tableaux ?

Oui. Les dimensions des séries 100 et 200 sont coordonnées, de sorte que les tableaux peuvent être assemblés horizontalement et verticalement en une seule installation. Si des consommateurs s'ajoutent plus tard, il suffit d'ajouter un tableau ; des plaques vierges comblent les espaces libres. Les tableaux bipolaires 2p s'intègrent également dans ce système.
