Protection contre les surintensités

Protection fort courant pour câbles principaux, guindeaux et onduleurs

Câbles principaux, guindeaux, propulseurs d’étrave et onduleurs exigent une protection qui supporte les forts courants et coupe sûrement en cas de court-circuit. philippi propose pour cela des fusibles à boulon SHB, des fusibles Class T et à lame avec porte-fusibles adaptés, ainsi que des disjoncteurs réarmables, de 25 A à 600 A.

En bref : le fusible principal se place le plus près possible de la borne positive, à 17,8 cm au maximum (ABYC E-11). Avec des batteries lithium, seuls le fusible à boulon SHB ou un fusible Class T sont admis sur la borne.

Le configurateur de câbles indique en une étape le fusible adapté à votre section. La page Fusibles à bord présente l’ensemble des modèles.

Les produits en un coup d’œil

• Fusible à boulon SHB (MRBF) : 30 à 300 A, goujon M8, 58 V CC, pouvoir de coupure 10 kA. Sur le support ABH 1 directement sur la borne de batterie ou dans le support triple BS 5196 (jusqu’à 300 A) près de la borne.
• Fusibles Class T : pouvoir de coupure 20 000 A sous 125 V CC, supports pour 110 à 200 A et 225 à 400 A, fusibles jusqu’à 600 A. Le fusible principal des grands parcs lithium.
• Fusible à lame STS avec support SHD : boîtier céramique avec fenêtre de contrôle, raccordement M10. Éprouvé et économique pour les câbles principaux avec batteries plomb, AGM et gel.

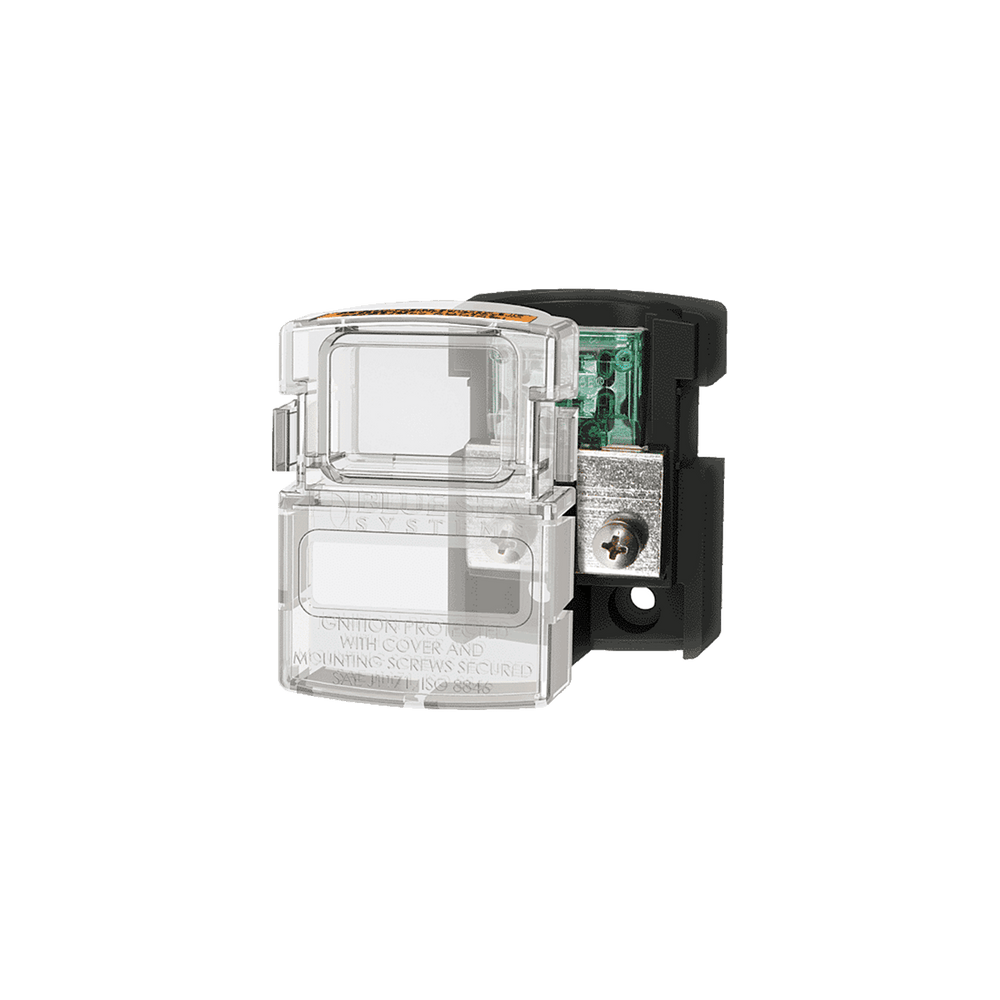

• Fusibles ANL, MEGA et MIDI avec support : porte-fusibles pour fusibles ANL jusqu’à 300 A et jusqu’à 750 A (32 V CC, capot transparent), fusible à lame MEGA FSM de 100 à 300 A (48 V CC, pouvoir de coupure 1 000 A) dans le support SH 7721, fusible à lame MIDI STM de 30 à 125 A (32 V CC) dans les supports SHM 1 (jusqu’à 50 A) et SHN (jusqu’à 125 A). SH 7721 et SHN sont protégés contre l’inflammation selon ISO 8846 et IP 66.
• Disjoncteur série 8345 : magnéto-hydraulique, 40 à 160 A, 80 V CC, déclenchement indépendant de la température ambiante. Commute et protège en un seul appareil, idéal pour les guindeaux.
• Disjoncteur fort courant TCB : 25 à 100 A, 48 V CC, IP 67, avec commande manuelle. Ne convient pas aux démarreurs.

Quelle protection pour quel usage ?

Questions fréquentes

À quelle distance de la borne positive peut se trouver le fusible principal ?

À 17,8 cm au maximum selon ABYC E-11, idéalement directement sur la borne. Le tronçon de câble en amont n’est pas protégé en cas de court-circuit ; c’est pourquoi le fusible à boulon SHB sur le support ABH 1 se monte directement sur la borne.

Quelle protection pour des batteries lithium ?

Sur la borne, uniquement le fusible à boulon SHB (10 kA) ou un fusible Class T (20 kA). Les parcs lithium délivrent en court-circuit des courants très élevés que les autres modèles ne coupent pas en toute sécurité.

Disjoncteur ou fusible ?

Un disjoncteur série 8345 se réarme après déclenchement et remplace coupe-batterie et fusible en un seul appareil. Les fusibles sont moins chers mais doivent être remplacés après avoir fondu.
