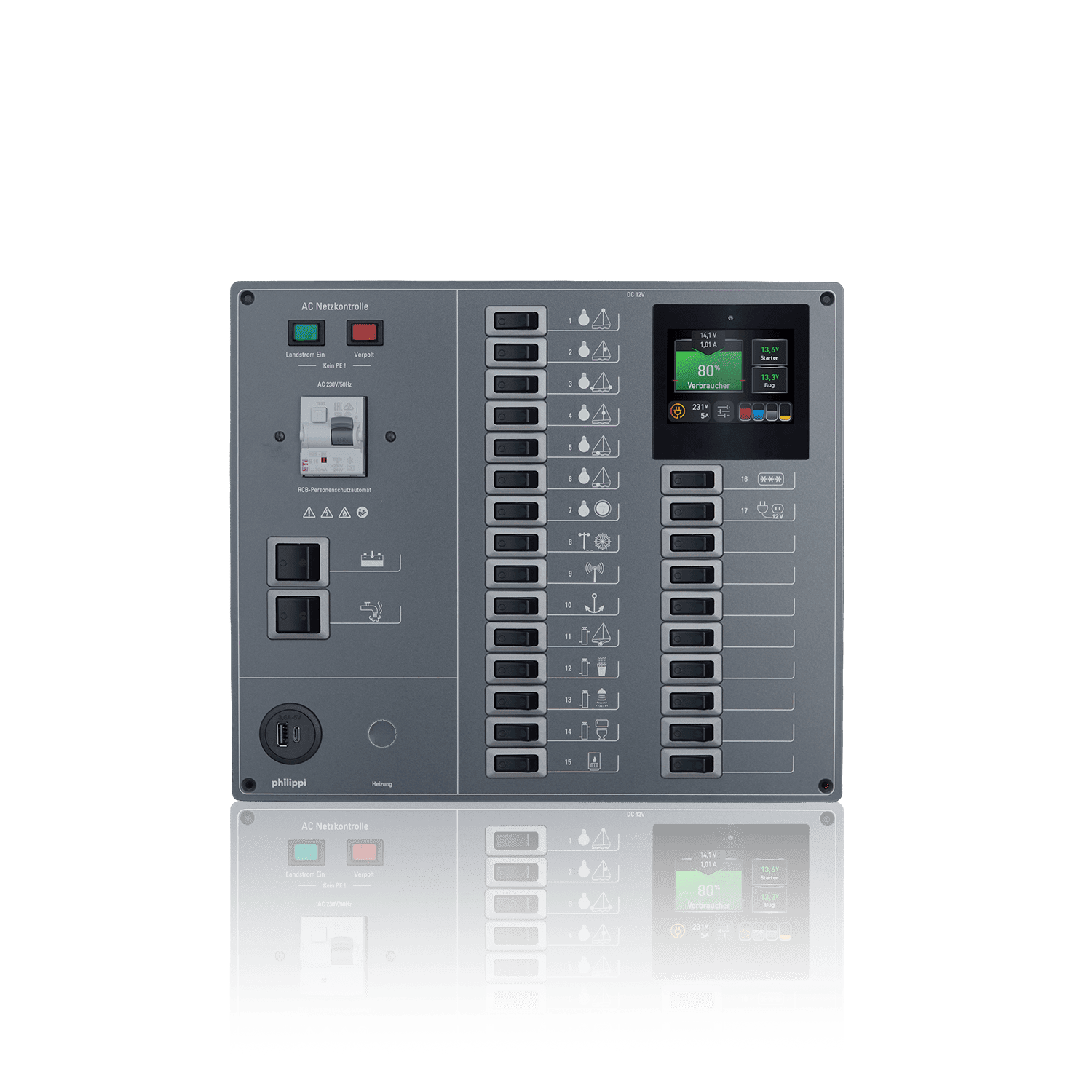

• philippi Bavaria Refit-Panel 20 – steckfertiges Austauschpanel
  • philippi Bavaria Refit-Panel – Detailansicht
  • philippi Bavaria Refit-Panel 20 – steckfertiges Austauschpanel
  • philippi Bavaria Refit-Panel – Detailansicht
philippi

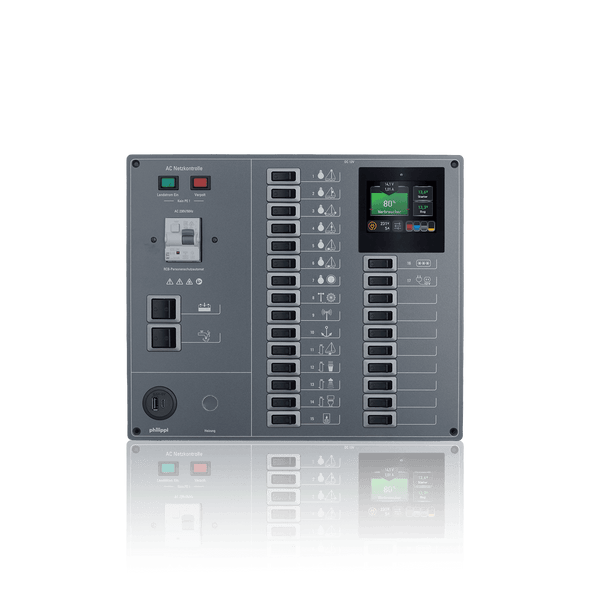

Bavaria Refit-Panel 20

Zuletzt aktualisiert:

Art.-Nr.: 030230020

€1.349,00
€1.349,00
Verkauf Ausverkauft
Steuern inbegriffen. Versand wird beim Bezahlen berechnet.
Verfügbar – In 2–3 Werktagen bei Ihnen zu Hause

Das Bavaria Refit-Panel 20 ist ein steckfertiges 1:1-Austauschpanel für die Stromverteilung im ab Werk verbauten Bavaria Panel 20 und modernisiert die Bordelektrik Ihrer Yacht, ohne die vorhandene Verkabelung zu ändern.

Nur das sichtbare Bedienteil wird getauscht und über den bootseitigen Kabelstecker verbunden.

  • Steckfertig dank vorkonfektioniertem Kabelbaum – einfache, sichere Montage
  • Stromkreise mit thermischen Wipp-Schutzschaltern sowie DC- und USB-C/A-Lade-Steckdose
  • Tank- und Batterieüberwachung über den integrierten Monitor BTM 2
  • Mitgeliefertes Tankinterface TIL für zwei Frischwasser- und eine Abwasser-Büschelsonde
  • Inklusive Landanschlusseinheit mit RCB-Schutzschalter 16 A / 30 mA
  • Optionales Batterie-Management über Shunt SHE 348 (separat erhältlich) – Ladezustand von Lithium- oder Blei-Batterie jederzeit im Blick
  • Abmessungen: B 350 x H 300 x T 90 mm

Lieferumfang: Panel mit vorkonfektioniertem Kabelbaum, Tankinterface TIL, integriertem Monitor BTM 2 und Landanschlusseinheit. Der Shunt SHE 348 ist optional und wird separat bestellt; der Einbau erfolgt nahe der Verbraucher-Batterien (meist unter den Salon-Sitzbänken).

Passt das Refit-Panel 20 1:1 in meine Bavaria-Yacht? Ja. Die Einbaumaße (B 350 x H 300 x T 90 mm) entsprechen dem ab Werk verbauten Panel 20. Es wird nur das sichtbare Bedienteil getauscht und über den vorhandenen bootseitigen Kabelstecker verbunden.

Was ist im Lieferumfang enthalten? Das Panel mit vorkonfektioniertem Kabelbaum, das Tankinterface TIL, die Landanschlusseinheit und der integrierte Monitor BTM 2.

Was muss ich zusätzlich bestellen? Für das Batterie-Management den Shunt SHE 348 – dieser ist optional und wird separat bestellt.

Welche Batterien kann ich überwachen? Sowohl Lithium- als auch Blei-Batterien; die Kapazitätsüberwachung übernimmt der BTM 2 in Verbindung mit dem Shunt SHE 348.

Wie aufwändig ist der Einbau? Gering: Das Panel ist steckfertig vorkonfektioniert, ein Umbau der vorhandenen Verkabelung ist nicht nötig.

Häufige Fragen

Welche Tanksensoren kann ich mit dem Tankinterface TIL überwachen?

Das mitgelieferte Tankinterface TIL ist für zwei Frischwasser- und eine Abwasser-Büschelsonde ausgelegt.

Welche Ladeanschlüsse bietet das Panel?

Das Panel verfügt über Stromkreise mit DC- sowie einer kombinierten USB-C/A-Lade-Steckdose.

Wie ist die integrierte Landanschlusseinheit abgesichert?

Über einen RCB-Schutzschalter mit 16 A / 30 mA.

Gibt es auch eine kleinere Panel-Variante?

Ja, das Bavaria Refit-Panel 16 mit den Abmessungen B 235 x H 250 x T 60 mm für die entsprechend kleinere Bavaria-Serienausstattung.

Kontaktdaten des Herstellers:

philippi elektrische systeme GmbH
Neckaraue 19
D-71686 Remseck am Neckar

⚠️Sicherheitsdatenblatt unter Downloads zu finden!
⭳ Downloads

Deutsche Downloads

Passend dazu
Tankinterface (TIL / TIL #2)
philippi
Tankinterface (TIL / TIL #2)
€89,00
€89,00
philippi LIN-Bus Batterie Management Shunt SHE 348 – präzise Lade-/Entladestrom-Erfassung
philippi
LIN-Bus Batterie Management Shunt SHE 348
€119,00
€119,00
philippi Bavaria Refit-Panel 20 – steckfertiges Austauschpanel
Bavaria Refit-Panel 20
€1.349,00
€1.349,00

Highlights
philippi Bavaria Refit-Panel 20 – steckfertiges Austauschpanel philippi Bavaria Refit-Panel 20 – steckfertiges Austauschpanel

Original raus. REFIT rein.

Unsere REFIT-Panels wurden speziell für den 1:1-Austausch der Originalpanels entwickelt. Dank der exakt übernommenen Abmessungen und Befestigungspunkte passen sie präzise in die vorhandenen Ausschnitte und Montagesysteme.

Bestehende Schrauben, Befestigungen und Einbauorte können weiterhin verwendet werden. Dadurch sind keine Erweiterungen von Ausschnitten und keine aufwendigen Umbauten erforderlich. Originalpanel ausbauen, REFIT-Panel einsetzen – einfach, schnell und passgenau.

BTM 2 – Der smarte Batterie-, Tank- und Lademonitor für maximale Kontrolle

Der BTM 2 vereint modernes Design mit leistungsstarker Technik: Ein brillantes 3,5” Farb-Touchdisplay mit automatischer Helligkeitsanpassung sorgt für intuitive Bedienung und perfekte Ablesbarkeit – jederzeit und unter allen Bedingungen.

Dank integrierter NMEA 2000 Schnittstelle lassen sich alle Batterie- und Tankdaten nahtlos ins Bordnetz einbinden und bequem auf kompatiblen Plottern darstellen. Gleichzeitig überzeugt der BTM 2 durch einen besonders niedrigen Standby-Verbrauch, sodass er dauerhaft zuverlässig mit der Batterie verbunden bleiben kann.

Präzise Echtzeitdaten zu Spannung, Strom, Ladezustand, Restlaufzeit und Temperatur geben Ihnen volle Kontrolle über Ihre Energieversorgung. Auch Solaranlagen und unterschiedlichste Tanksensoren lassen sich flexibel integrieren.

Ein intelligentes Alarm- und Energiemanagement schützt Ihre Batterie aktiv vor Tiefentladung – ideal insbesondere für moderne Lithium-Systeme.

Technik, die Bestand hat

Bei unseren Paneelen setzen wir bewusst auf austauschbare, mechanische Schutzschalter – für maximale Zuverlässigkeit und einfache Wartung. Dank ihres durchdachten Designs lassen sich die Komponenten schnell und unkompliziert ersetzen, was Ausfallzeiten auf ein Minimum reduziert.

Im Standard werden Schutzschalter mit einer Stromstärke von 10 A eingebaut. Alternativ sind die Schutzschalter in den
Stromstärken 6 A, 10 A, 16 A und 20 A einsetzbar.

Die integrierte Schutzfunktion macht zusätzliche Sicherungen überflüssig und sorgt gleichzeitig für ein hohes Maß an
Sicherheit im Betrieb. Da es sich um rein mechanische Lösungen handelt, wird keinerlei zusätzliche Energie für Elektronik oder Relais benötigt.

Plug-and-Play statt Neuverkabelung

Unsere REFIT-Panels werden inklusive passendem Kabelbaum geliefert und ermöglichen eine besonders einfache Nachrüstung. Bestehende Anschlüsse können direkt umgesteckt werden, sodass keine neuen Kabel verlegt oder aufwendige Anpassungen an der Verkabelung vorgenommen werden müssen.

Das reduziert den Installationsaufwand erheblich, spart Zeit und ermöglicht einen schnellen Austausch bei gleichzeitig professionellem Ergebnis.

Gebaut für die Ewigkeit

Unsere Aluminium-Paneele stehen für kompromisslose Qualität, modernes Design und außergewöhnliche Langlebigkeit. Gefertigt aus leichtem, hochfestem Aluminium, vereinen sie Stabilität mit eleganter Leichtigkeit – perfekt für anspruchsvolle Anwendungen.

Die exklusive Pulverbeschichtung, inspiriert von bewährten Verfahren aus dem maritimen Bereich, schützt nicht nur zuverlässig vor äußeren Einflüssen, sondern verleiht jedem Panel eine edle, charakterstarke Oberfläche. In Kombination mit unserer eigens entwickelten Farbwelt entsteht ein unverwechselbarer Look, der sich deutlich von der Masse abhebt.

Für die finale Veredelung setzen wir auf präzisen Siebdruck. Das Ergebnis: gestochen scharfe, kontrastreiche Darstellungen mit hoher Farbbrillanz und dauerhafter Sichtbarkeit – selbst bei intensiver Nutzung.

Unser FAQ

Hier finden Sie die häufigsten Fragen unserer Kunden!

Ein Refit-Panel ersetzt die vorhandene Original-Schalttafel Ihrer Yacht durch eine moderne Elektroinstallation mit Batterie- und Tanküberwachung – ohne große Umbauarbeiten.

Nein. Das Refit-Panel wird mit einem vollständig vorkonfektionierten Kabelbaum geliefert, der bereits mit den passenden 14-poligen und 6-poligen Steckverbindern ausgestattet ist. Es müssen lediglich beide Stecker mit dem vorhandenen Bordsystem verbunden werden.

BAV301 ersetzt Panele mit Scharnier (Original C38, C42), BAV303 ersetzt fest verschraubte Panele. BAV16 und BAV20 sind für Segelyachten der Baujahre um 2000 mit dem Original-Panel 16 bzw. 20 gedacht. Das STV726 (BMB16 Refit) ersetzt das 15-fach-Panel der BMB-Motoryachten der Baujahre 2000 bis 2004.

Die Refit-Panele sind mit einem 3,5"-Touch-Display und dem Monitor BTM2 ausgestattet. Der dafür nötige Shunt SHE 348 ist je nach Modell separat zu bestellen. Für Frisch- und Abwassertanks steht das Tankinterface TIL zur Verfügung, für einen zweiten Abwassertank wird zusätzlich ein TIL#2 benötigt.

Ja. Ein Panel-Refit ist auch für Yachten anderer Hersteller und für Eigenbauten möglich. Wir haben bereits mehr als 500 Refits durchgeführt – fragen Sie einfach bei uns an.

Kontaktieren Sie unser Team telefonisch oder per E-Mail mit Modell und Baujahr Ihrer Yacht. Wir prüfen gemeinsam mit Ihnen, welches Refit-Panel zu Ihrem Original-Panel passt.
