philippi

Schalttafel STV 238

Zuletzt aktualisiert:

Art.-Nr.: 020002380

€959,00
€959,00
Verkauf Ausverkauft
Steuern inbegriffen. Versand wird beim Bezahlen berechnet.
Verfügbar – In 2–3 Werktagen bei Ihnen zu Hause

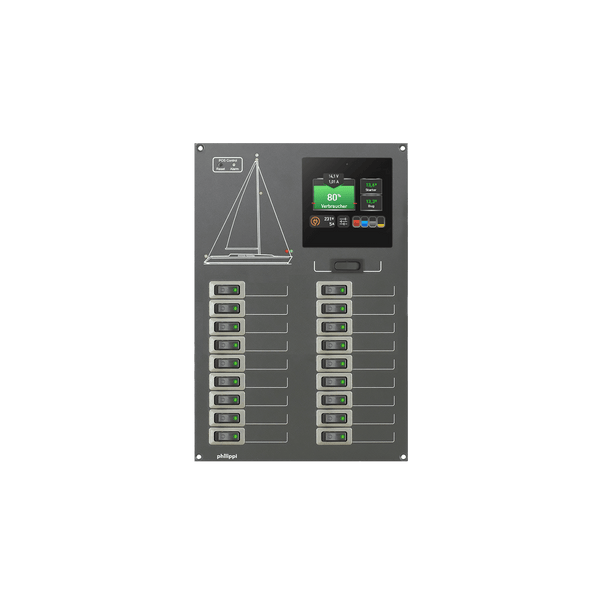

Die Philippi Schalttafel STV 238 ist ein DC-Stromkreisverteiler mit integriertem Batterie-/Tank-Monitor BTM2, der 18 abgesicherte Stromkreise und eine Positionslampen-Überwachung für große Yachten mit vielen Verbrauchern im 12-/24-V-Bordnetz vereint.

  • Reduziert den Überwachungsaufwand trotz vieler Stromkreise durch Monitor und Positionslampen-Kontrolle in einer Schalttafel
  • Zeigt Batteriezustand, Ladestrom und Tankfüllstände in Echtzeit, ohne separates Zusatzgerät im Schaltschrank
  • Warnt optisch und akustisch bei Ausfall einer Positionslaterne – mehr Sicherheit bei Nachtfahrten
  • Lässt sich per NMEA 2000 direkt in ein bestehendes Bordnetzwerk einbinden

Die STV 238 sichert 18 Stromkreise über thermische Wipp-Schutzschalter mit 10 A Nennstrom ab (optional 2/6/16/20 A). Der integrierte Batterie-/Tank-Monitor BTM2 zeigt auf einem 3,5"-Farb-Touchscreen Batteriespannung, Ladezustand, Lade-/Entladestrom sowie Tankfüllstände in Echtzeit an und lässt sich über NMEA 2000 in das Bordnetzwerk einbinden. Ein Schalter (0-1) ermöglicht das gezielte Umschalten von Verbraucherkreisen.

Wollen Sie volles P-Bus-Monitoring mit Zugriff auf weitere Systemdaten, ist der Philippi STV 258 (PSM3) die passende Alternative. Fahren Sie ein Metallschiff, benötigen Sie aus Korrosionsschutzgründen die zweipolige Variante STV 288-2p mit PSL. Der Shunt SHE 348 für die Strommessung ist nicht im Lieferumfang enthalten und wird separat bestellt.

Merkmal Wert
Stromkreise 18, thermische Wipp-Schutzschalter, 10 A (optional 2/6/16/20 A)
Integrierter Monitor Batterie-/Tank-Monitor BTM2, 3,5" Farb-Touchscreen, NMEA 2000
Positionslampen-Überwachung optischer und akustischer Alarm
Schalter 1 Stück (0-1)
Bordspannung 12 V und 24 V (DC)
Abmessungen (B x H x T) 210 x 315 x 70 mm
SKU 020002380

Kompatibilität: Für volles P-Bus-Monitoring empfehlen wir den STV 258 (PSM3), für Metallschiffe die zweipolige Variante STV 288-2p. Der Shunt SHE 348 wird separat bestellt.

Häufige Fragen

Was zeigt der BTM2 an?

Batteriespannung, Ladezustand, Lade-/Entladestrom sowie Tankfüllstände – in Echtzeit auf einem 3,5"-Touchscreen.

Ist die STV 238 für Metallschiffe geeignet?

Nein, dafür empfehlen wir die zweipolige Variante STV 288-2p.

Philippi entwickelt und fertigt die STV 238 in Deutschland. Jetzt bestellen oder bei Fragen zur passenden Variante beraten lassen.

Abmessungen
Breite: 21
Länge: 22
Höhe: 10
⭳ Downloads

Deutsche Downloads

Passend dazu
Reihenklemme RKL 10/20
philippi
Reihenklemme RKL 10/20
€105,00
€105,00
philippi LIN-Bus Batterie Management Shunt SHE 348 – präzise Lade-/Entladestrom-Erfassung
philippi
LIN-Bus Batterie Management Shunt SHE 348
€119,00
€119,00
philippi Schalttafel STV 238 mit Batterie-Tank-Monitor BTM2
Schalttafel STV 238
€959,00
€959,00

Highlights

BTM 2 – Der smarte Batterie-, Tank- und Lademonitor für maximale Kontrolle

Der BTM 2 vereint modernes Design mit leistungsstarker Technik: Ein brillantes 3,5” Farb-Touchdisplay mit automatischer Helligkeitsanpassung sorgt für intuitive Bedienung und perfekte Ablesbarkeit – jederzeit und unter allen Bedingungen.

Dank integrierter NMEA 2000 Schnittstelle lassen sich alle Batterie- und Tankdaten nahtlos ins Bordnetz einbinden und bequem auf kompatiblen Plottern darstellen. Gleichzeitig überzeugt der BTM 2 durch einen besonders niedrigen Standby-Verbrauch, sodass er dauerhaft zuverlässig mit der Batterie verbunden bleiben kann.

Behalten Sie jederzeit den Überblick: Präzise Echtzeitdaten zu Spannung, Strom, Ladezustand, Restlaufzeit und Temperatur geben Ihnen volle Kontrolle über Ihre Energieversorgung. Auch Solaranlagen und unterschiedlichste Tanksensoren lassen sich flexibel integrieren.

Ein intelligentes Alarm- und Energiemanagement schützt Ihre Batterie aktiv vor Tiefentladung – ideal insbesondere für moderne Lithium-Systeme.

Technik, die Bestand hat

Bei unseren Paneelen setzen wir bewusst auf austauschbare, mechanische Schutzschalter – für maximale Zuverlässigkeit und einfache Wartung. Dank ihres durchdachten Designs lassen sich die Komponenten schnell und unkompliziert ersetzen, was Ausfallzeiten auf ein Minimum reduziert.

Im Standard werden Schutzschalter mit einer Stromstärke von 10 A eingebaut. Alternativ sind die Schutzschalter in den Stromstärken 6 A, 10 A, 16 A und 20A einsetzbar.

Die integrierte Schutzfunktion macht zusätzliche Sicherungen überflüssig und sorgt gleichzeitig für ein hohes Maß an Sicherheit im Betrieb. Da es sich um rein mechanische Lösungen handelt, wird keinerlei zusätzliche Energie für Elektronik oder Relais benötigt – ein klarer Vorteil in puncto Effizienz und Nachhaltigkeit.

Smarte Positionslampen-Überwachung – Sicherheit, die mitdenkt

Ein Ausfall bleibt nicht unbemerkt: Die elektronische Überwachung erkennt sofort, wenn eine Glühlampe, LED oder sogar eine Kabelverbindung ausfällt – in Echtzeit und absolut zuverlässig.

Im Fehlerfall erhalten Sie eine klare, direkte Anzeige auf dem Display. Die betroffene Positionslampe wird eindeutig markiert, sodass Sie ohne Suchen sofort reagieren können.

Gebaut für die Ewigkeit

Unsere Aluminium-Paneele stehen für kompromisslose Qualität, modernes Design und außergewöhnliche Langlebigkeit. Gefertigt aus leichtem, hochfestem Aluminium, vereinen sie Stabilität mit eleganter Leichtigkeit – perfekt für anspruchsvolle Anwendungen.

Die exklusive Pulverbeschichtung, inspiriert von bewährten Verfahren aus dem maritimen Bereich, schützt nicht nur zuverlässig vor äußeren Einflüssen, sondern verleiht jedem Panel eine edle, charakterstarke Oberfläche. In Kombination mit unserer eigens entwickelten Farbwelt entsteht ein unverwechselbarer Look, der sich deutlich von der Masse abhebt.

Für die finale Veredelung setzen wir auf präzisen Siebdruck. Das Ergebnis: gestochen scharfe, kontrastreiche Darstellungen mit hoher Farbbrillanz und dauerhafter Sichtbarkeit – selbst bei intensiver Nutzung.

Unser FAQ

hier finden Sie die häufigsten fragen unserer Kunden!

Die elektronische Positionslampen-Überwachung erkennt den Ausfall einer Glühlampe oder LED sowie eine Kabelunterbrechung. Ein Ausfall wird per blinkender LED und akustischem Alarm angezeigt und lässt sich per Taste quittieren. Sie funktioniert für Glühlampen und LED, auch gemischt.

Das hängt vom Modell ab: STV232, 235, 236, 238 und 244 haben den BTM2, STV250, 255, 256, 258 und 264 den PSM3, und STV267, 270, 274 und 284 den PSL. Bei Unsicherheit hilft Ihnen unser Support gerne weiter.

Ja, für den BTM2 wird der Shunt SHE 348 benötigt, der die Verbraucher- bzw. Service-Batterie misst und zusätzlich bis zu 4 Tankgeber anzeigen kann.

Die STV 234-2p bietet reine Stromkreisverteilung ohne Monitor oder Positionslampen-Überwachung. Die STV 254-2p hat 14 Stromkreise und zusätzlich die Positionslampen-Überwachung (POS 6) sowie einen BTM2- bzw. PSM3-Monitor.

Kontaktieren Sie unser Team telefonisch oder per E-Mail, oder buchen Sie ein persönliches Beratungsgespräch. Wir kennen jede Komponente und finden gemeinsam mit Ihnen die passende Variante für Ihr Projekt.

Ja. philippi-Produkte werden im eigenen Werk in Remseck gefertigt und geprüft. Bei einem Defekt reparieren wir Geräte, solange Ersatzteile verfügbar sind – auch weit über die gesetzliche Gewährleistung hinaus.
