philippi

Schalttafel STV 274

Zuletzt aktualisiert:

Art.-Nr.: 020022740

€1.099,00
€1.099,00
Verkauf Ausverkauft
Steuern inbegriffen. Versand wird beim Bezahlen berechnet.
Verfügbar – In 2–3 Werktagen bei Ihnen zu Hause

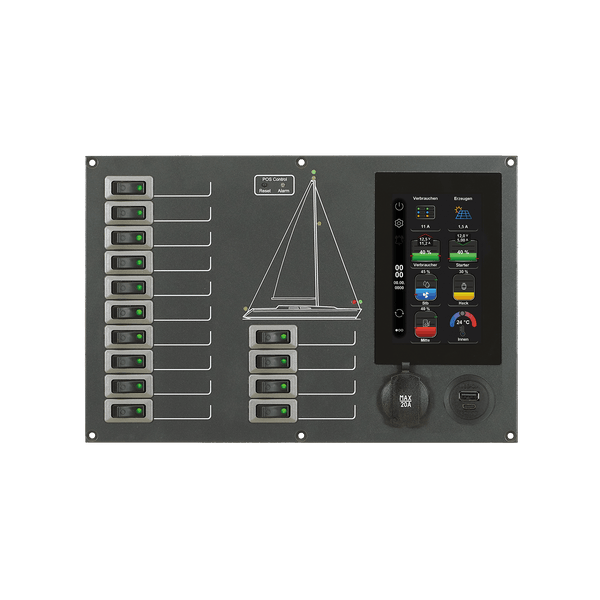

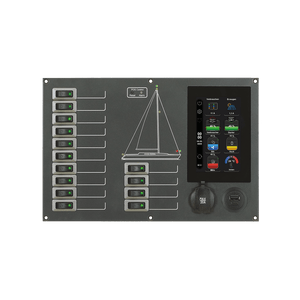

Die Schalttafel STV 274 ist ein Stromkreisverteiler von Philippi aus der Serie 200, der 14 Stromkreise im 12-V- und 24-V-Bordnetz von Segelyachten absichert und mit dem P-Bus-Systemmonitor PSL (5"-Farb-Touchscreen), Positionslampen-Überwachung sowie einer USB-C/A- und DC-Ladesteckdose ausgestattet ist.

  • Positionslampen-Überwachung mit optischem und akustischem Alarm erhöht die Sicherheit bei Nachtfahrten
  • Voller Zugriff auf Bordstromversorgung und Tankfüllstände auf einem großen 5"-Touchscreen
  • Erweiterbar über das P-Bus-System mit zahlreichen zusätzlichen Sensoren und Monitoring-Funktionen
  • Zwei Schalterstellungen (0-1, 1-0-2) für flexible Verbraucherumschaltung

Die STV 274 richtet sich an Segelyacht-Eigner, die neben der Stromkreis-Absicherung auch eine zuverlässige Überwachung von Glühlampen- oder LED-Positionslaternen benötigen: Fällt eine Laterne aus, alarmiert die Schalttafel STV 274 optisch und akustisch (POS 6). Der integrierte System-Monitor PSL zeigt auf mehreren Seiten alle wichtigen Daten des P-Bus-Systems an und lässt sich um weitere P-Bus-Komponenten erweitern.

Philippi entwickelt und fertigt die STV 274 in Deutschland und gewährt auf seine Produkte zwei Jahre Garantie. Die P-Bus-Komponenten sind nicht im Lieferumfang der STV 274 enthalten und müssen separat bestellt werden. Zur übersichtlichen Verkabelung empfiehlt Philippi die Reihenklemme RKL 16/4.

Merkmal Wert
Stromkreise 14, thermische Wipp-Schutzschalter
Nennstrom 10 A (optional 2/6/16/20 A)
Systemmonitor P-Bus-Systemmonitor PSL, 5" Farb-Touchscreen
Zusatzfunktion Positionslampen-Überwachung mit Alarm (POS 6)
Ladesteckdosen USB-C/A-Doppelladesteckdose + DC-Powersteckdose
Bordnetzspannung 12 V und 24 V (DC)
Abmessungen B 315 × H 210 × T 70 mm
Empfohlene Reihenklemme RKL 16/4
Artikel-Nr. 0 2002 2740

Für welche Bordnetzspannung ist die STV 274 geeignet?

Die STV 274 ist für 12-V- und 24-V-Bordnetze (DC) ausgelegt.

Werden P-Bus-Komponenten mitgeliefert?

Nein, die P-Bus-Komponenten sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

Was überwacht die Positionslampen-Funktion der STV 274?

Sie überwacht Glühlampen- oder LED-Positionslaternen und alarmiert optisch und akustisch, sobald eine Positionslampe ausfällt.

Wodurch unterscheidet sich die STV 274 von der STV 236 und STV 256?

Die STV 236 nutzt den Monitor BTM2, die STV 256 den Monitor PSM3 – beide bei identischer Stromkreis-Anzahl, aber mit kleinerem Display als der PSL-Touchscreen der STV 274.

Bei Fragen zur Kompatibilität mit Ihrem P-Bus-System berät Sie Philippi gerne. Jetzt bestellen.

Abmessungen
Breite: 22
Länge: 43
Höhe: 10
⭳ Downloads

Deutsche Downloads

Passend dazu
philippi P-Bus Batterie Management Shunt SHX 348 – präzise Strom- und Kapazitätserfassung
philippi
P-Bus Batterie Management Shunt SHX 348
€145,00
€145,00
philippi P-Bus Tank-Interface CMT3
philippi
P-Bus Tank-Interface CMT3
€185,00
€185,00
071000411
philippi
P-Bus Relaismodul CMR 411 S
€209,00
€209,00
Reihenklemme RKL 16/4
philippi
Reihenklemme RKL 16/4
€179,00
€179,00
philippi Schalttafel STV 274 mit System-Monitor PSL
Schalttafel STV 274
€1.099,00
€1.099,00

Highlights

PSL – Der Systemmonitor für volle Kontrolle auf einen Blick

Der PSL bringt Ihre gesamte Bordelektrik übersichtlich auf ein hochauflösendes 5” Farb-Touchdisplay. Auf drei klar strukturierten Seiten erhalten Sie alle wichtigen Informationen: von Batterie-, Tank-, Temperatur- und Bilgedaten bis hin zum Status Ihrer AC- und DC-Energieversorgung.

Doch der PSL kann mehr als nur anzeigen: Über die integrierte Steuerungsseite lassen sich Hauptschalter und Verbraucher direkt bedienen – einfach, schnell und zentral.

Die Bedienung ist so intuitiv wie bei einem Smartphone: Inhalte lassen sich per Wischgeste verschieben, und die Anordnung der Anzeigen können Sie ganz nach Ihren eigenen Vorlieben gestalten. So behalten Sie auch bei umfangreichen Systemen jederzeit den Überblick.

Technik, die Bestand hat

Bei unseren Paneelen setzen wir bewusst auf austauschbare, mechanische Schutzschalter – für maximale Zuverlässigkeit und einfache Wartung. Dank ihres durchdachten Designs lassen sich die Komponenten schnell und unkompliziert ersetzen, was Ausfallzeiten auf ein Minimum reduziert.

Im Standard werden Schutzschalter mit einer Stromstärke von 10 A eingebaut. Alternativ sind die Schutzschalter in den Stromstärken 6 A, 10 A, 16 A und 20A einsetzbar.

Die integrierte Schutzfunktion macht zusätzliche Sicherungen überflüssig und sorgt gleichzeitig für ein hohes Maß an Sicherheit im Betrieb. Da es sich um rein mechanische Lösungen handelt, wird keinerlei zusätzliche Energie für Elektronik oder Relais benötigt – ein klarer Vorteil in puncto Effizienz und Nachhaltigkeit.

Smarte Positionslampen-Überwachung – Sicherheit, die mitdenkt

Ein Ausfall bleibt nicht unbemerkt: Die elektronische Überwachung erkennt sofort, wenn eine Glühlampe, LED oder sogar eine Kabelverbindung ausfällt – in Echtzeit und absolut zuverlässig.

Im Fehlerfall erhalten Sie eine klare, direkte Anzeige auf dem Display. Die betroffene Positionslampe wird eindeutig markiert, sodass Sie ohne Suchen sofort reagieren können.

Gebaut für die Ewigkeit

Unsere Aluminium-Paneele stehen für kompromisslose Qualität, modernes Design und außergewöhnliche Langlebigkeit. Gefertigt aus leichtem, hochfestem Aluminium, vereinen sie Stabilität mit eleganter Leichtigkeit – perfekt für anspruchsvolle Anwendungen.

Die exklusive Pulverbeschichtung, inspiriert von bewährten Verfahren aus dem maritimen Bereich, schützt nicht nur zuverlässig vor äußeren Einflüssen, sondern verleiht jedem Panel eine edle, charakterstarke Oberfläche. In Kombination mit unserer eigens entwickelten Farbwelt entsteht ein unverwechselbarer Look, der sich deutlich von der Masse abhebt.

Für die finale Veredelung setzen wir auf präzisen Siebdruck. Das Ergebnis: gestochen scharfe, kontrastreiche Darstellungen mit hoher Farbbrillanz und dauerhafter Sichtbarkeit – selbst bei intensiver Nutzung.

Unser FAQ

hier finden Sie die häufigsten fragen unserer Kunden!

Die elektronische Positionslampen-Überwachung erkennt den Ausfall einer Glühlampe oder LED sowie eine Kabelunterbrechung. Ein Ausfall wird per blinkender LED und akustischem Alarm angezeigt und lässt sich per Taste quittieren. Sie funktioniert für Glühlampen und LED, auch gemischt.

Das hängt vom Modell ab: STV232, 235, 236, 238 und 244 haben den BTM2, STV250, 255, 256, 258 und 264 den PSM3, und STV267, 270, 274 und 284 den PSL. Bei Unsicherheit hilft Ihnen unser Support gerne weiter.

Ja, für den BTM2 wird der Shunt SHE 348 benötigt, der die Verbraucher- bzw. Service-Batterie misst und zusätzlich bis zu 4 Tankgeber anzeigen kann.

Die STV 234-2p bietet reine Stromkreisverteilung ohne Monitor oder Positionslampen-Überwachung. Die STV 254-2p hat 14 Stromkreise und zusätzlich die Positionslampen-Überwachung (POS 6) sowie einen BTM2- bzw. PSM3-Monitor.

Kontaktieren Sie unser Team telefonisch oder per E-Mail, oder buchen Sie ein persönliches Beratungsgespräch. Wir kennen jede Komponente und finden gemeinsam mit Ihnen die passende Variante für Ihr Projekt.

Ja. philippi-Produkte werden im eigenen Werk in Remseck gefertigt und geprüft. Bei einem Defekt reparieren wir Geräte, solange Ersatzteile verfügbar sind – auch weit über die gesetzliche Gewährleistung hinaus.
