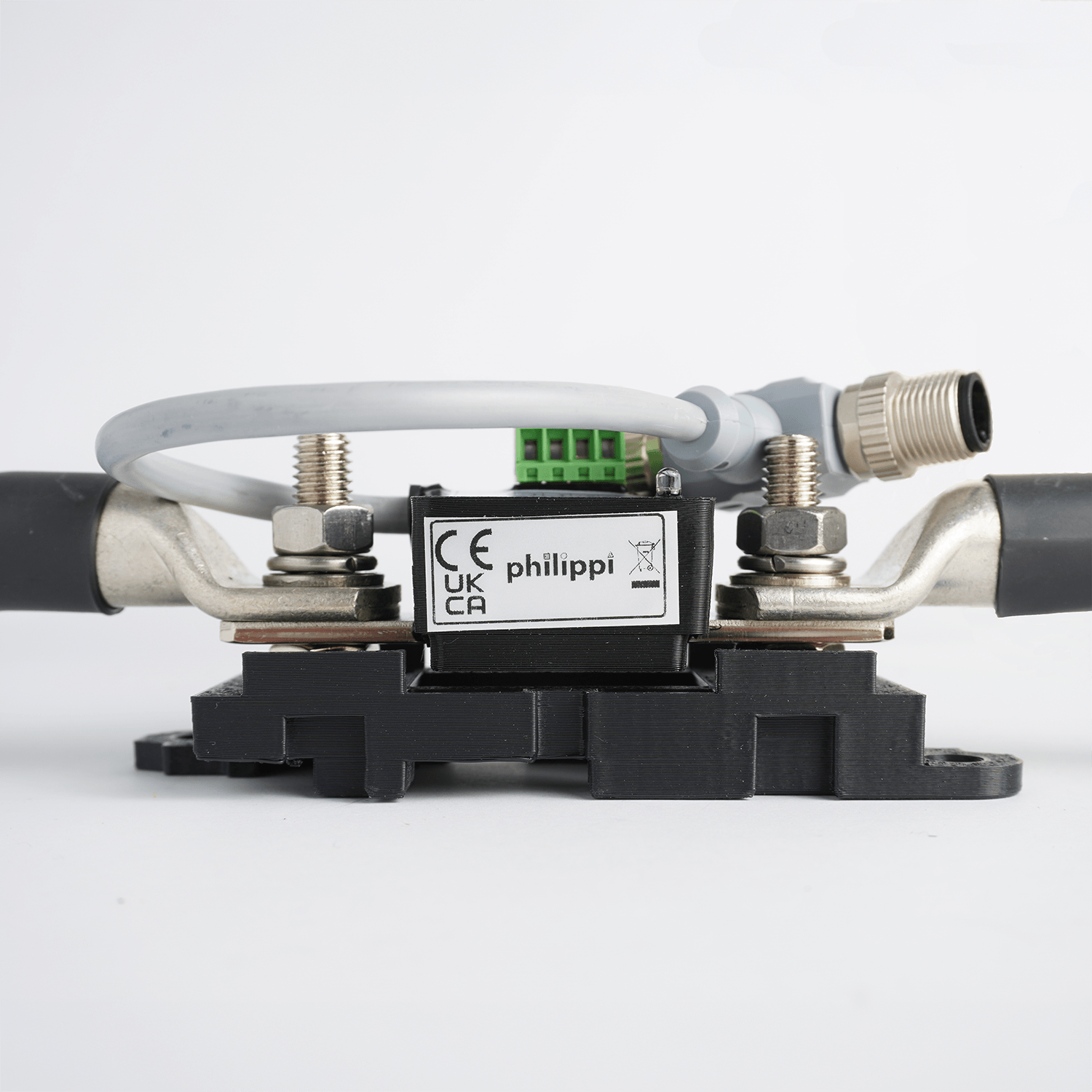

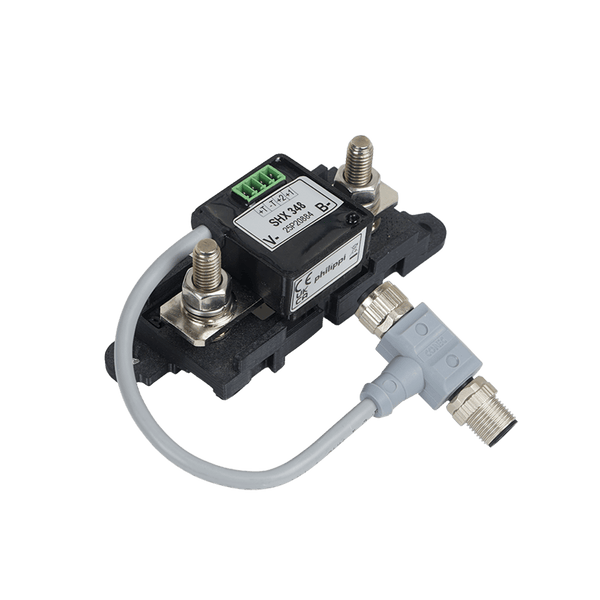

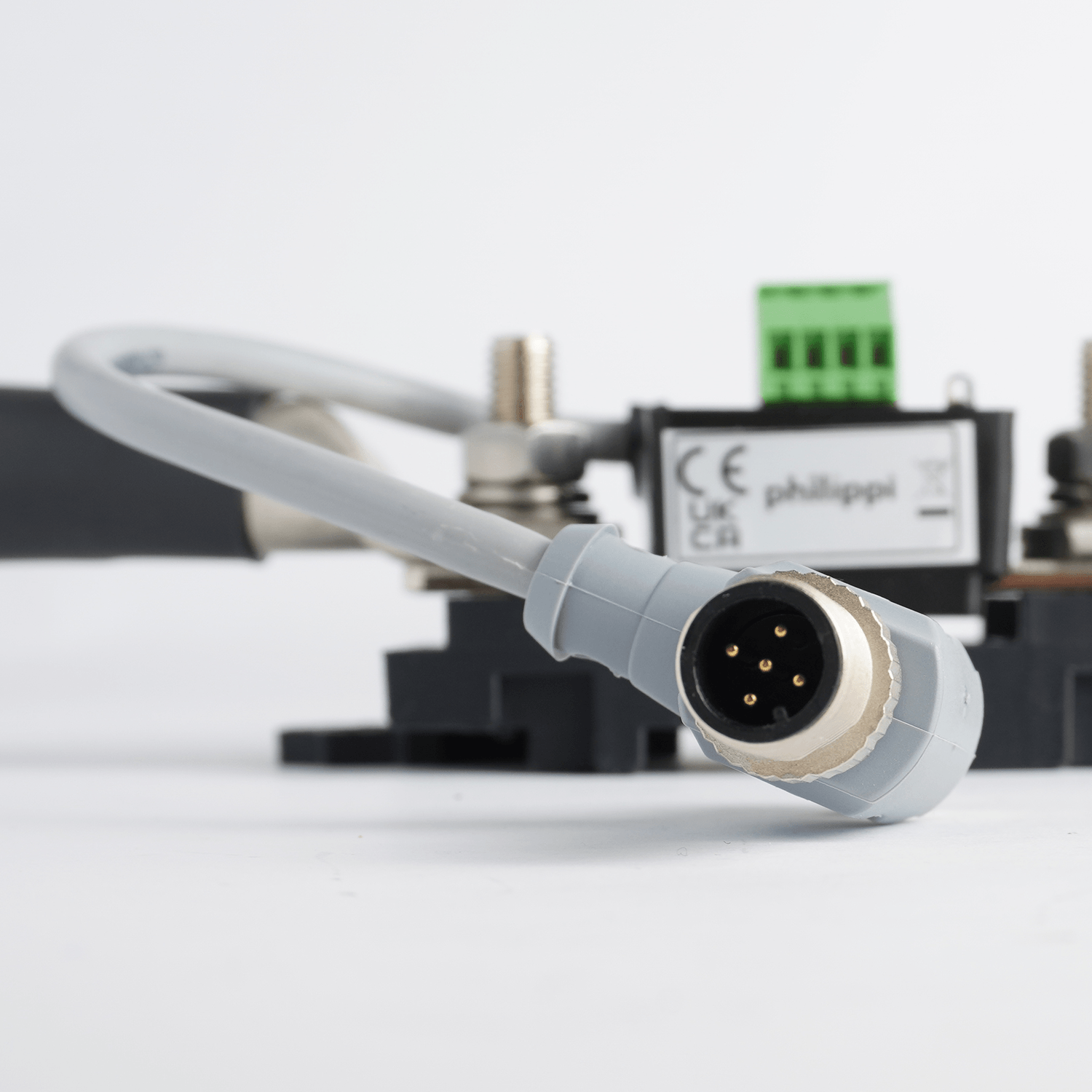

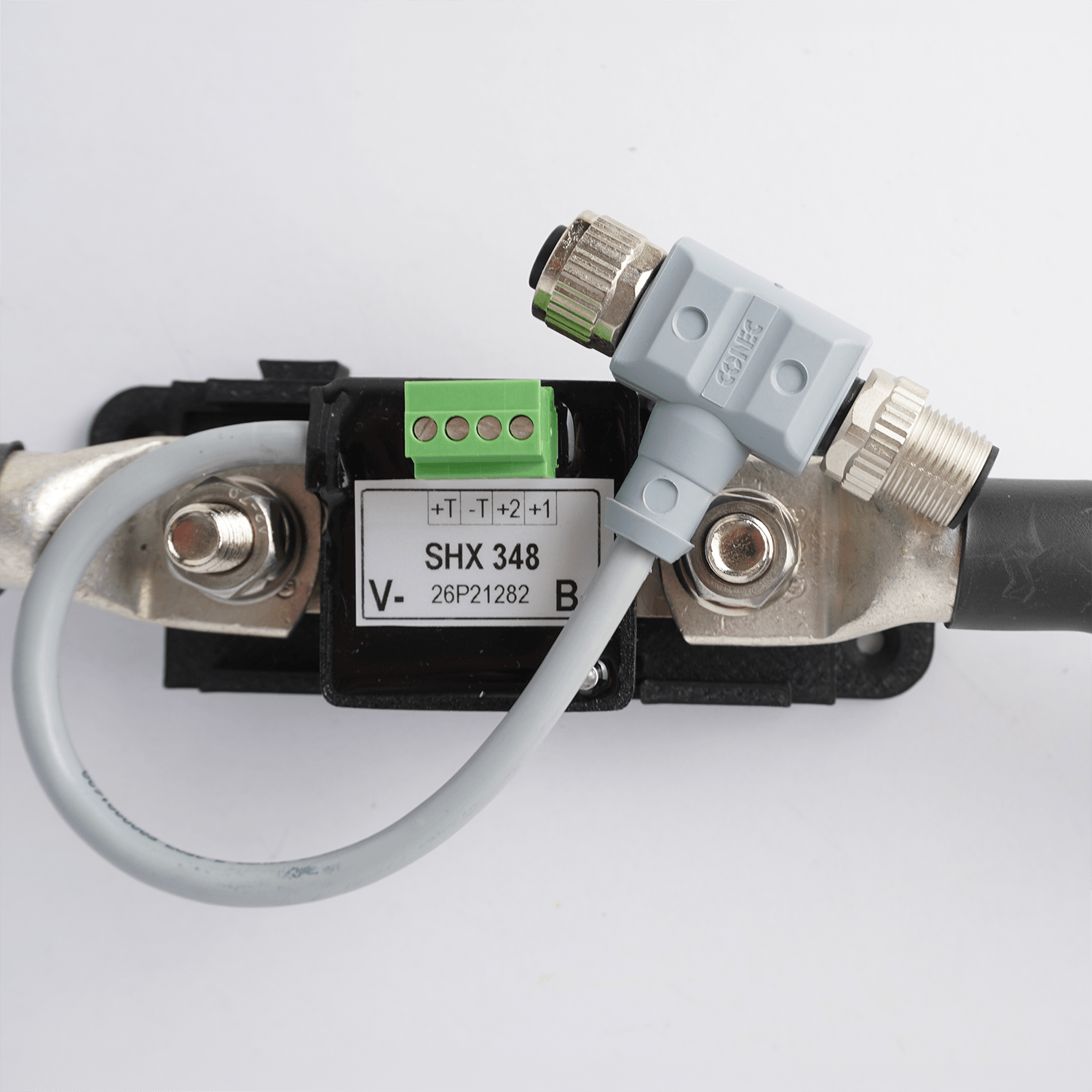

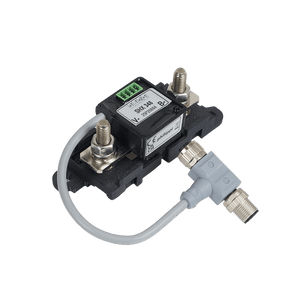

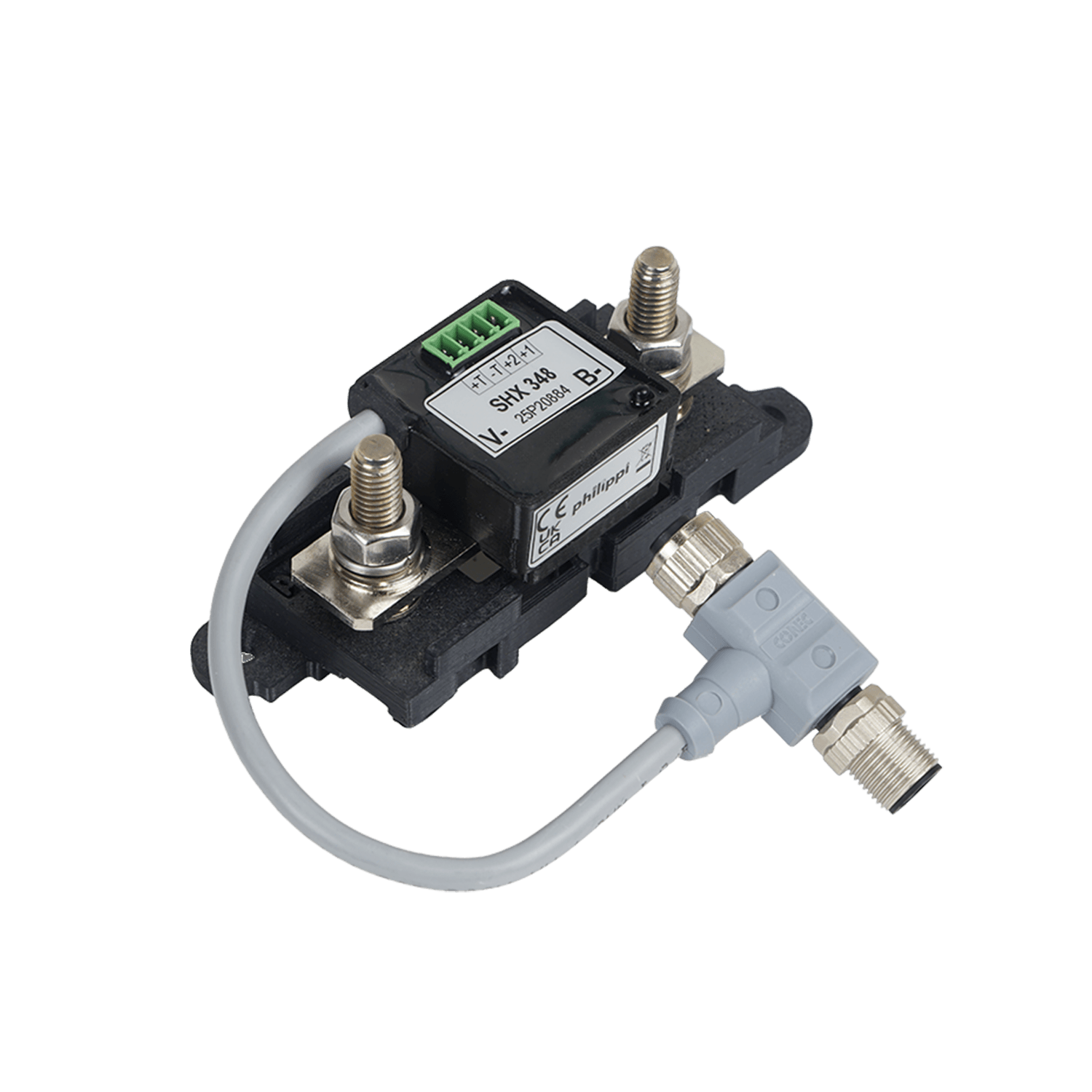

Digitaler Batterie Management Shunt zum Einbau in die Minus-Leitung der Batterie
Über den Batterie-Management-Shunt SHX erfolgt die präzise Erfassung von Strom, Spannung und Kapazität der angeschlossenen Batterie. Der galvanisch isolierte P-BUS ermöglicht die Erfassung der Batteriedaten auch von zum Bordnetz isolierten Batteriegruppen (z. B. Notbatterie für Funkanlagen oder bei Elektroantrieben). Der aktive Shunt SHX errechnet aus den kontinuierlich gemessenen Strom- und Spannungswerten die aktuelle Batteriekapazität und der System Monitor stellt dies in dem Batteriesymbol farbig dar.
Die Stromversorgung erfolgt über die Spannungsmessleitung. Anschlußbolzen M8.
Strombelastbarkeit: 300A, 600A 1min, 1500A 0,5s
Stromaufnahme: 20 mA (5 mA sleep-mode)
Betriebsspannung: 8-64 V
Meßbereich: 10 mA - 300 A
Abmessungen: L 118 x B 40 x H 65 mm
⚠️Sicherheitsdatenblatt unter Downloads zu finden!
