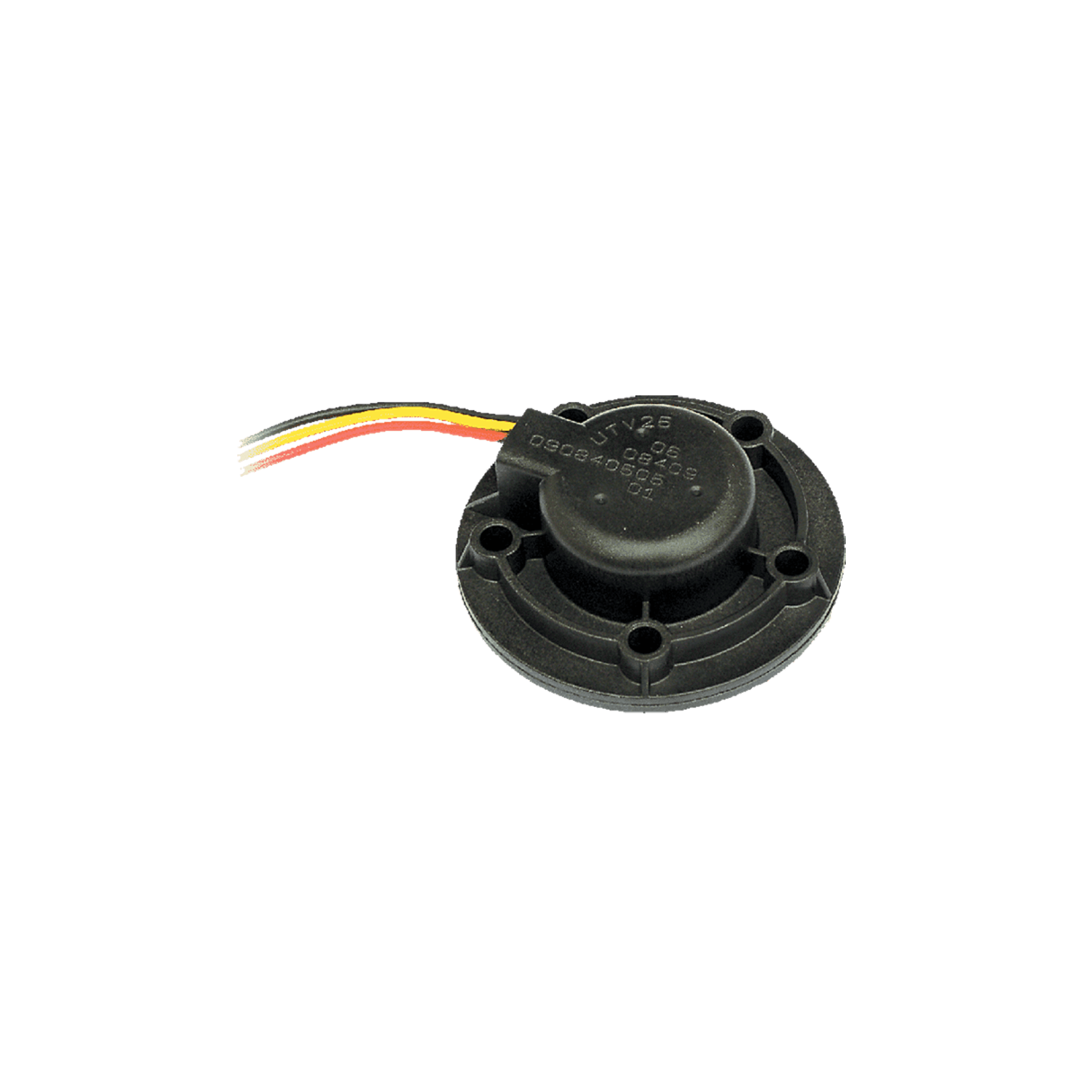

Die berührungslose Füllstandsmessung UTV von Philippi ist ein Ultraschall-Tanksensor ohne bewegliche Teile im Tank – entwickelt speziell für die Füllstandsmessung in Abwasser- und Fäkalientanks auf Booten und Fahrzeugen.
- Keine beweglichen Teile im Tank – unempfindlich gegenüber Verschmutzung und mechanischer Beschädigung
- Speziell geeignet für Abwasser- und Fäkalientanks, wo mechanische Schwimmergeber schnell verschmutzen
- Erster Messwert bereits nach 5 Sekunden verfügbar
- In 10 Einbaulängen von 20 bis 80 cm erhältlich – passend für unterschiedliche Tanktiefen
Die UTV misst den Füllstand per Ultraschall von oben durch die Tankdecke und liefert ein analoges Ausgangssignal von 0,5–2,5 V, das sich an Philippi Tankmonitore wie TCS, VTM, BTM 2 und PSM3 anschließen lässt. Da die Messung nur in waagerechter Position zuverlässig funktioniert, verbessert der Einbau eines Schallführungsrohrs UFT die Messgenauigkeit bei Schräglage und Wellengang deutlich und schützt zugleich vor Verschmutzung und Schaum auf der Flüssigkeitsoberfläche.
Für Treibstoff- und Wassertanks empfiehlt Philippi andere Tankgeber, da die Ultraschallmessung bei Krängung, Seegang oder vollständig gefülltem Tank im oberen Totzonenbereich (ca. 5 cm) kein zuverlässiges Ergebnis liefert. Für diesen Bereich ist der Abstandsring UTS erhältlich.
| Merkmal | Wert |
|---|---|
| Eingangsspannung | 10–30 V |
| Stromaufnahme | 50 mA |
| Ausgangssignal | 0,5–2,5 V |
| Einschaltdauer | 5 s (erste Messung) |
| Mittelungszeit | 50 s |
| Temperaturbereich | -40 °C bis +85 °C |
| Erforderliche Bohrung | mind. 36 mm (40 mm mit Schallführungsrohr UFT) |
| Erhältliche Längen | 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 cm |
Kompatibilität
Die UTV lässt sich an Philippi Tankmonitore wie TCS, VTM, BTM 2 und PSM3 anschließen. Für zuverlässige Messung bei Schräglage und Wellengang empfiehlt Philippi den Einbau eines Schallführungsrohrs UFT.
Häufige Fragen
Warum eignet sich die UTV besonders für Abwasser- und Fäkalientanks?
Weil keine beweglichen Teile im Tank mit der Flüssigkeit in Berührung kommen und somit nicht verschmutzen oder beschädigt werden können.
Ist die UTV auch für Treibstoff- oder Wassertanks geeignet?
Nein, Philippi empfiehlt sie vor allem für Fäkalientanks. Bei Treibstoff- und Wassertanks kann die Messung bei Krängung, Seegang oder vollem Tank im oberen Totzonenbereich ungenau werden.
Wie schnell liegt der erste Messwert vor?
Nach ca. 5 Sekunden Einschaltdauer.
Welche Einbaulänge benötige ich?
Die UTV ist in 10 Längen von 20 bis 80 cm erhältlich – wählen Sie die Länge passend zur Höhe Ihres Tanks.
Bei Fragen zur passenden Länge oder zum Anschluss an Ihren Tankmonitor berät Philippi Sie gerne. Jetzt bestellen.
⚠️ Sicherheitsdatenblatt unter Downloads zu finden!
