philippi

Schalttafel STV 108

Zuletzt aktualisiert:

Art.-Nr.: 020001080

€178,00
€178,00
Verkauf Ausverkauft
Steuern inbegriffen. Versand wird beim Bezahlen berechnet.
Verfügbar – In 2–3 Werktagen bei Ihnen zu Hause

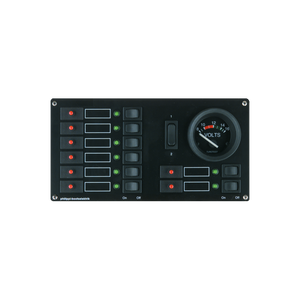

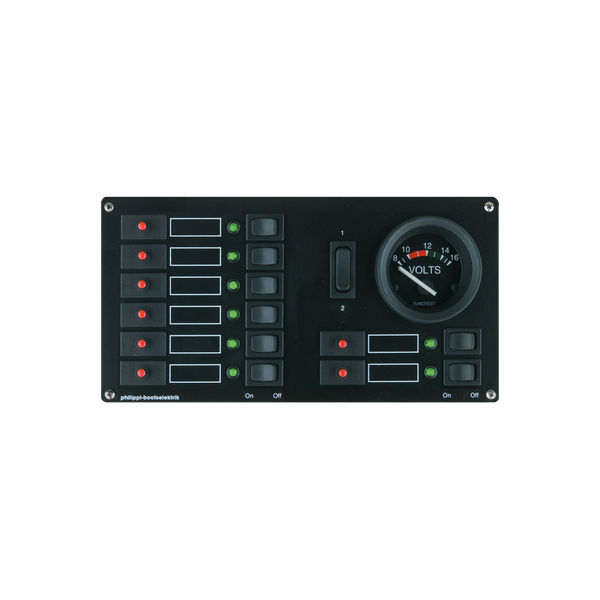

Die Schalttafel STV 108 ist ein Stromkreisverteiler von Philippi für Boote mit 8 abgesicherten Stromkreisen für 12-V- und 24-V-Bordnetze. Jeder Stromkreis vereint Wippschalter, LED-Anzeige und thermischen Sicherungsautomaten (E-T-A 1140) in einem Bauteil.

  • Schalter und Sicherung in einem Bauteil – kein separater Sicherungskasten nötig
  • Großzügiger Schalterabstand für komfortable Bedienung am Schaltbrett
  • LED-Anzeige zeigt sofort, welcher Stromkreis aktiv ist
  • Nennstrom je Stromkreis wählbar (4/6/8/10/12/16 A) – passend für unterschiedliche Verbraucher
  • Entwickelt und gefertigt in Deutschland

Die Schalttafel STV 108 eignet sich für die klassische Stromverteilung im Bordnetz von Yachten und Motorbooten, etwa für Beleuchtung, Pumpen, Navigationsgeräte oder Unterhaltungselektronik. Im Vergleich zum schmaleren STV 088 ist die STV 108 technisch identisch, aber mit 110 mm Breite (statt 75 mm) großzügiger im Schalterabstand – ist der Einbauraum knapp, lohnt sich stattdessen der STV 088.

Für die Verbraucherzuleitungen empfiehlt Philippi je nach eingestelltem Nennstrom und Leitungslänge passende Leiterquerschnitte, damit die Sicherungsautomaten zuverlässig auslösen.

Merkmal Wert
Stromkreise 8, thermischer Sicherungsautomat E-T-A 1140 mit Wippschalter und LED-Anzeige
Nennstrom 8 A (optional 4/6/10/12/16 A)
Spannung 12 V / 24 V DC
Abmessungen B 110 × H 145 × T 70 mm
Empfohlene Reihenklemmen Typ RKL 10
SKU 020001080

Empfohlene Leiterquerschnitte für Verbraucherzuleitungen

Sicherungsautomat Leitung < 10 m Leitung > 10 m
4/6 A 1,0 mm² 1,5 mm²
8/10 A 1,5 mm² 2,5 mm²
12/16 A 2,5 mm² 4 mm²

Kompatibilität

Die STV 108 ist Teil der Philippi Schalttafeln Serie 100 und passt zu den empfohlenen Reihenklemmen Typ RKL 10. Für 12-V- und 24-V-Bordnetze gleichermaßen geeignet.

Häufige Fragen

Warum nicht gleich den schmaleren STV 088?
Der STV 108 bietet mehr Abstand zwischen den Schaltern – angenehmer in der Bedienung, wenn der Platz es zulässt. Bei knappem Einbauraum ist der STV 088 die platzsparendere Alternative.

Muss ich separate Sicherungen einbauen?
Nein, bei der STV 108 sind Schalter und Sicherungsautomat in einem Bauteil vereint.

Für welche Bordnetze ist die STV 108 geeignet?
Für 12-V- und 24-V-Gleichstrom-Bordnetze.

Bei Fragen zur passenden Konfiguration für Ihr Bordnetz berät Philippi Sie gerne. Jetzt bestellen.

Abmessungen
Breite: 12
Länge: 18
Höhe: 10
⭳ Downloads

Deutsche Downloads

Passend dazu
Reihenklemme RKL 10/20
philippi
Reihenklemme RKL 10/20
€105,00
€105,00
philippi Schalttafel STV 108 mit 8 Stromkreisen
Schalttafel STV 108
€178,00
€178,00

Highlights

Einfacher Anschluss

Die Schalttafeln sind komplett vorverdrahtet. Es müssen lediglich die
Zuleitung sowie die Verbraucher über 6,3-mm-Flachsteckhülsen auf der
Rückseite angeschlossen werden. Eine zusätzliche Minus-Leitung versorgt
die stromsparenden Leuchtdioden (4 mA bei 12 V) und lässt diese bei
aktiviertem Stromkreis aufleuchten. Ein Beschriftungsbogen »STKZ« mit
selbstklebenden Beschriftungsschildern ist im Lieferumfang enthalten.

Technik, die Bestand hat

Bei unseren Paneelen setzen wir bewusst auf austauschbare, mechanische Schutzschalter – für maximale Zuverlässigkeit und einfache Wartung. Dank ihres durchdachten Designs lassen sich die Komponenten schnell und unkompliziert ersetzen, was Ausfallzeiten auf ein Minimum reduziert.

Die integrierte Schutzfunktion macht zusätzliche Sicherungen überflüssig und sorgt gleichzeitig für ein hohes Maß an Sicherheit im Betrieb. Da es sich um rein mechanische Lösungen handelt, wird keinerlei zusätzliche Energie für Elektronik oder Relais benötigt – ein klarer Vorteil in puncto Effizienz und Nachhaltigkeit.

Hochwertige Verarbeitung

Unsere Aluminium-Paneele stehen für kompromisslose Qualität, modernes Design und außergewöhnliche Langlebigkeit. Gefertigt aus leichtem, hochfestem Aluminium, vereinen sie Stabilität mit eleganter Leichtigkeit – perfekt für anspruchsvolle Anwendungen.

Die exklusive Pulverbeschichtung, inspiriert von bewährten Verfahren aus dem maritimen Bereich, schützt nicht nur zuverlässig vor äußeren Einflüssen, sondern verleiht jedem Panel eine edle, charakterstarke Oberfläche. In Kombination mit unserer eigens entwickelten Farbwelt entsteht ein unverwechselbarer Look, der sich deutlich von der Masse abhebt.

Für die finale Veredelung setzen wir auf präzisen Siebdruck. Das Ergebnis: gestochen scharfe, kontrastreiche Darstellungen mit hoher Farbbrillanz und dauerhafter Sichtbarkeit – selbst bei intensiver Nutzung.

Individuelle Namensbelegung

Dem Panel liegt ein beschriftungsbogen STKZ mit selbstgklebenden beschriftungsbildern bei. Damit können sie ihr Panel nach ihren wünschen individuell beschriften . Aus 165 verschiedenen Begriffen und 6 Sprachen. Die Kleber passen passgenau in die dafür vorgesehene Öffnung. Material Selbstklebende wasserdichte Vinylfolie
