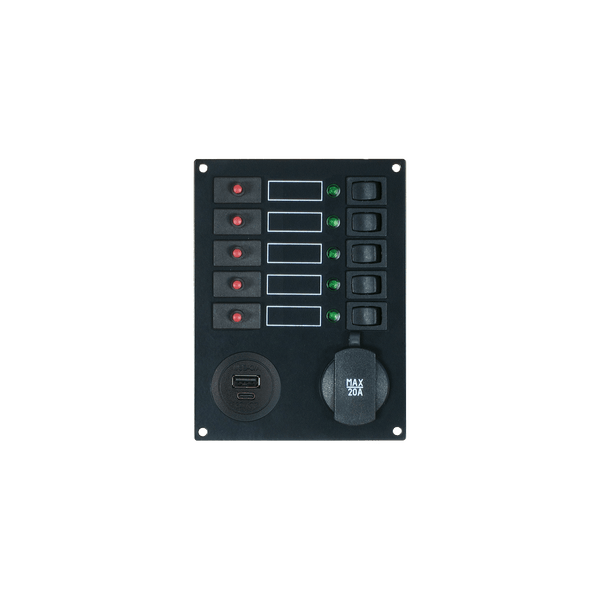

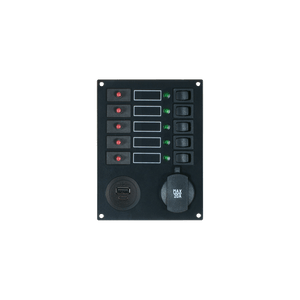

Die Philippi Schalttafel STV 105 ist ein Stromkreisverteiler der Serie 100 für Boote und Fahrzeuge, der 5 abgesicherte Stromkreise mit einer integrierten USB-C/A-Doppelladesteckdose und DC-Powersteckdose kombiniert – geeignet für 12-V- und 24-V-Bordnetze.
- Absicherung und Lademöglichkeit in einem Bauteil an einer Stelle, z. B. am Kartentisch oder in der Kombüse
- Jeder Stromkreis mit eigenem Wippschalter, LED-Kontrollanzeige und thermischem Sicherungsautomaten – bei Überlast springt der rote Knopf heraus, nach Fehlerbehebung einfach wieder hineindrücken
- USB-C/A-Doppelladesteckdose für mobile Geräte, DC-Powersteckdose zusätzlich für klassische 12-V-Verbraucher ohne USB-Anschluss (z. B. Kühlbox, Standlüfter)
- Passt sich anderen Panels der Serie 100 an, da alle Abmessungen aufeinander abgestimmt sind
Die Philippi Schalttafel STV 105 basiert auf thermischen Sicherungsautomaten der Baureihe E-T-A 1140. Im Kurzschluss- oder Überlastfall schaltet der betroffene Stromkreis ab, die LED erlischt und der rote Auslöseknopf springt heraus; nach Beseitigung des Fehlers lässt sich der Kreis durch Drücken des Knopfes wieder in Betrieb nehmen. Ab Werk ist die STV 105 mit 8-A-Sicherungsautomaten bestückt, auf Wunsch sind auch 4, 6, 10, 12 oder 16 A erhältlich.
Im Vergleich zum baugleichen STV 106 (6 Stromkreise, ohne Lademöglichkeit) verzichtet die STV 105 auf einen Stromkreis, bietet dafür aber USB-C/A- und DC-Lademöglichkeit direkt am Panel – praktisch, wenn ohnehin an dieser Stelle Handys, Powerbanks oder 12-V-Geräte geladen werden. Ein Beschriftungsbogen STKZ mit selbstklebenden Beschriftungsschildern liegt bei. Entwickelt und gefertigt in Deutschland.
| Eigenschaft | Wert |
|---|---|
| Stromkreise | 5, thermischer Sicherungsautomat E-T-A 1140 |
| Nennstrom | 8 A ab Werk (optional 4/6/10/12/16 A) |
| Zusatzausstattung | USB-C/A-Doppelladesteckdose + DC-Powersteckdose |
| Bordnetz | 12 V und 24 V DC |
| Abmessungen | B 110 x H 145 x T 70 mm |
| Anschluss | Flachsteckhülsen 6,3 mm, empfohlen Reihenklemmen Typ RKL 10 |
| Artikel-Nr. | 020001050 (0 2000 1050) |
Die STV 105 lässt sich horizontal und vertikal mit weiteren Panels der Serie 100 kombinieren, etwa mit der STV 106 oder STV 106/1. Empfohlene Leiterquerschnitte für die Verbraucherzuleitungen: bei 4/6 A Sicherung 1,0 mm² (Leitung unter 10 m) bzw. 1,5 mm² (über 10 m); bei 8/10 A 1,5 mm² bzw. 2,5 mm²; bei 12/16 A 2,5 mm² bzw. 4 mm².
Lohnt sich die STV 105 gegenüber der STV 106?
Wenn Sie ohnehin eine Lademöglichkeit brauchen, ja – Sie sparen sich eine zusätzliche Steckdose samt Verkabelung. Brauchen Sie einen Stromkreis mehr und keine Ladefunktion, ist die STV 106 die günstigere Wahl.
Wofür eignet sich die DC-Powersteckdose zusätzlich zum USB-Port?
Für 12-V-Geräte wie Kühlboxen oder Standlüfter, die keinen USB-Anschluss haben.
Kann ich den Sicherungswert nachträglich ändern?
Ja, die thermischen Sicherungsautomaten können ohne großen Aufwand gegen einen anderen Sicherungswert (4, 6, 8, 10, 12 oder 16 A) ausgetauscht werden.
Bei Fragen zur Kompatibilität mit anderen Panels der Serie 100 beraten wir Sie gerne. Jetzt bestellen.
